In DomuS3D è possibile creare ed inserire elementi grafici e 3D come loghi, insegne, prespaziati etc. Vediamo di seguito come, utilizzando diverse tecniche.
CREARE E INSERIRE LOGHI, SCRITTE 3D
Metodo 1 - Sei già in possesso di un file 3D
Metodo 2 - Sei in possesso di un file 2D
Metodo 3 - Non hai nessun file di partenza
CREARE E INSERIRE PRESPAZIATI, TARGHE E INSEGNE

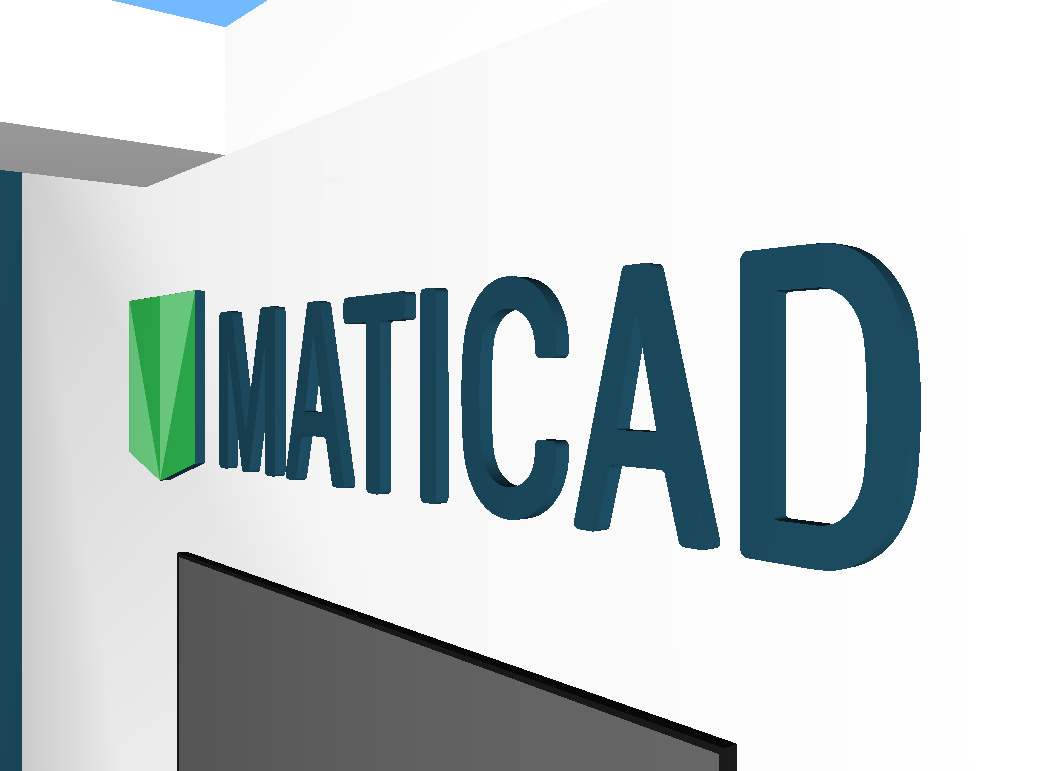

CREARE E INSERIRE LOGHI, SCRITTE 3D
Metodo 1 - Sei già in possesso di un file 3D
Importa direttamente un eventuale file 3D creato precedentemente in altri programmi o scaricare in altre librerie. Per questo rimandiamo all'articolo su come importare un elemento esterno 3D (dal punto 7)

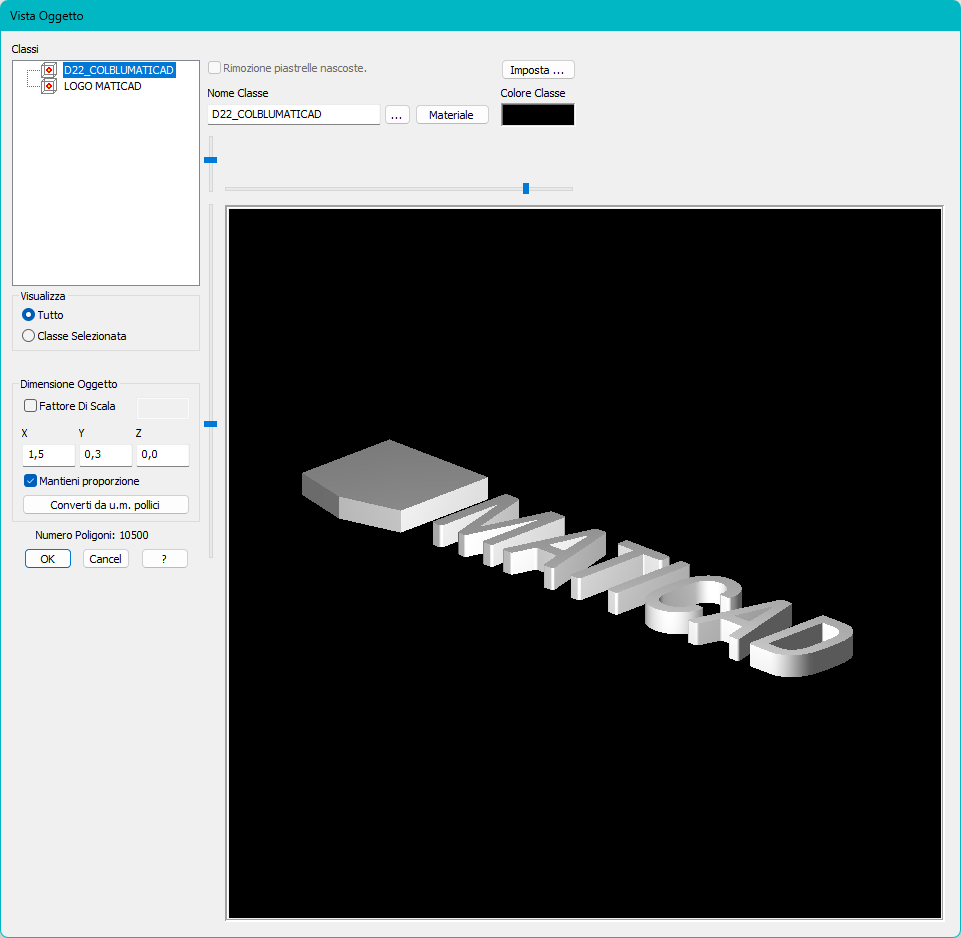

Successivamente lo potrai utilizzare come un qualsiasi oggetto 3D, quindi modificarlo nelle dimensioni, materiali etc. e successivamente salvarlo nella libreria per poterlo riutilizzare.
Metodo 2 - Sei in possesso di un file 2D

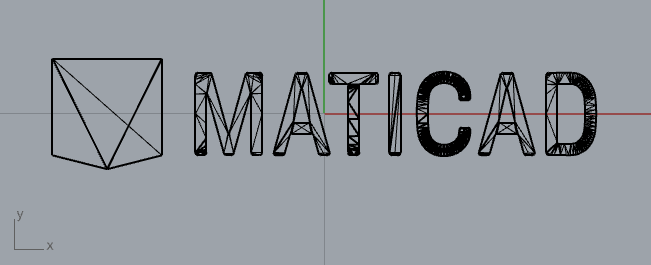

Se hai solamente un file 2D CAD in DWG/DXF della scritta/logo, puoi importarlo in DomuS3D (esattamente come si farebbe per una planimetria) e successivamente ricalcarlo con gli strumenti CAD (polilinea, arco, etc.) per trasformarlo in 3D (segui anche questo articolo per approfondire)
Metodo 3 - Non hai nessun file di partenza

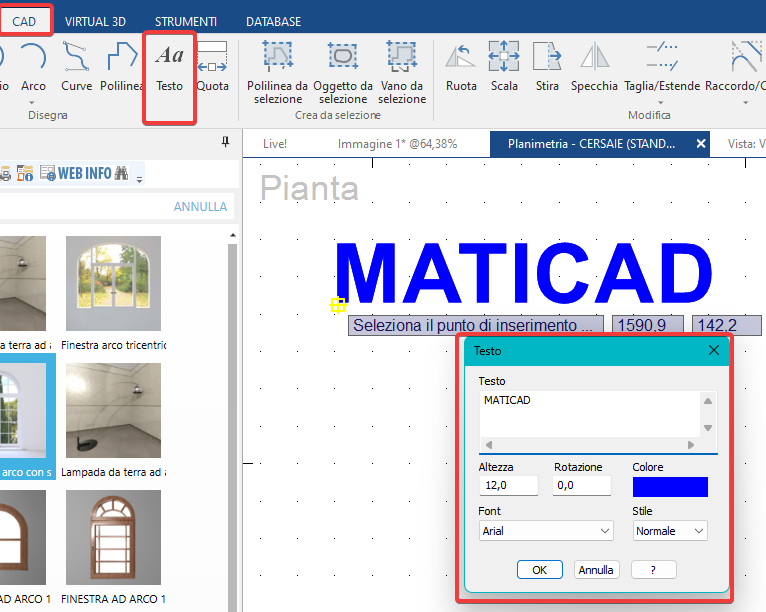

Se non hai nessun elemento di partenza, come quelli sopra citati, puoi comunque disegnare e creare la scritto/logo con gli strumenti CAD direttamente in planimetria, seguendo eventualmente un testo inserito tramite il comando da Ribbon CAD -> poi TESTO. Vedi immagine sotto
Dopo aver scelto il punto di inserimento del testo in planimetria, si aprirà la finestra di personalizzazione in cui potrai scegliere il font, lo stile, l'altezza ecc.

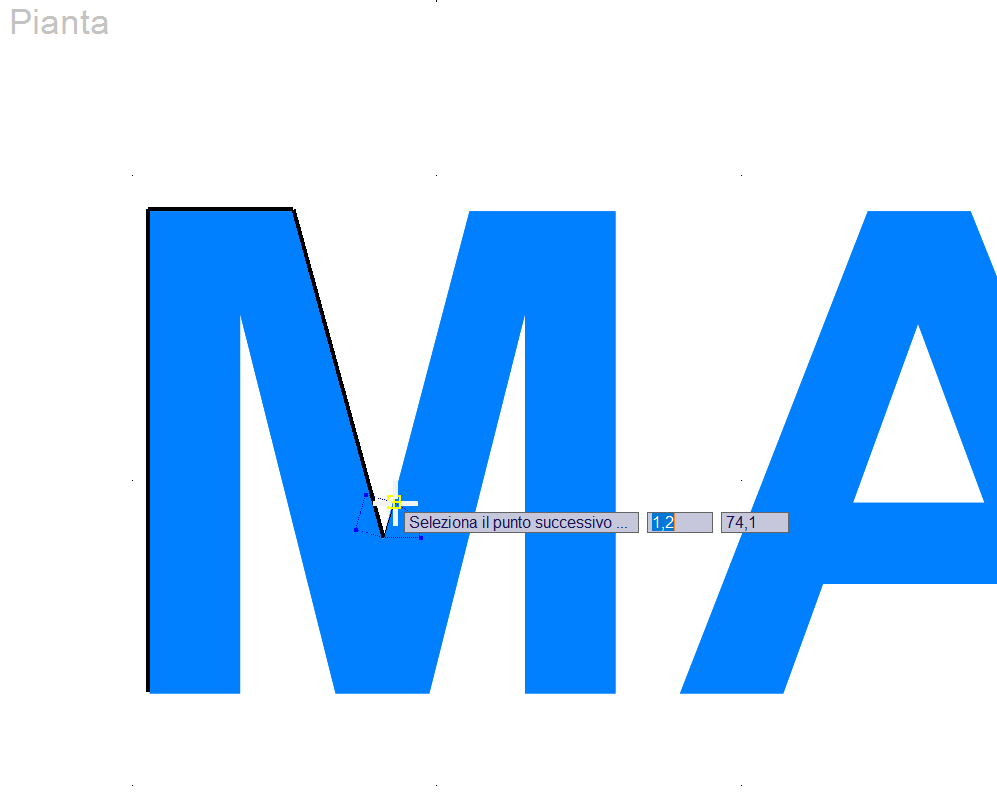

Una volta confermato, tramite gli strumenti CAD potrai "ricalcare" la tua scritta (Vedi immagine sotto). Mentre tracci le linee, ricorda di attivare o disattivare l'ortogonalità secondo bisogno, tramite il pulsante "O" della tastiera.
NB. Questo è un metodo meno preciso dei precedenti, ma ti da la possibilità di creare delle scritte 3D semplici.

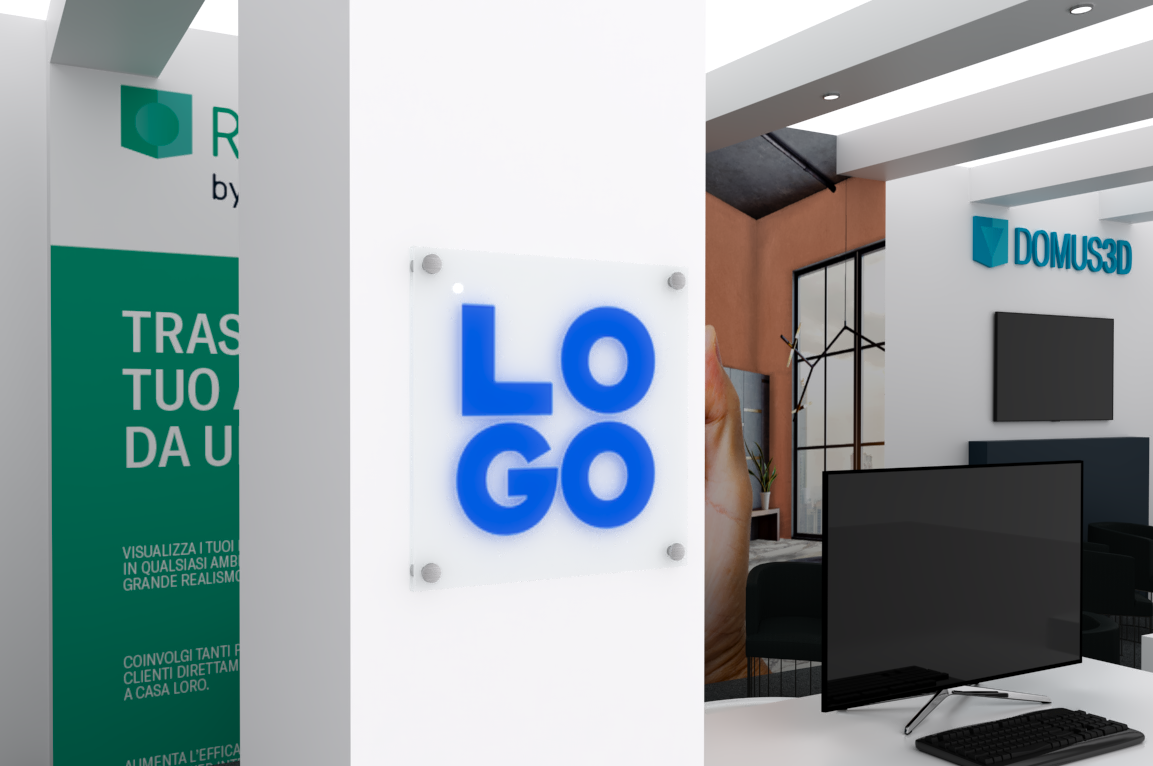

CREARE E INSERIRE PRESPAZIATI, TARGHE E INSEGNE su oggetti/supporti 3D come plaxiglass o altro.
NB. Per seguire questi passaggi è necessario avere a disposizione l'immagine .JPG del logo/grafica che si vuole applicare, e la sua relativa mappa di rifrazione, ovvero un'immagine .JPG in scala di grigi della stessa (vedi esempio sotto).
Per prima cosa è necessario creare il supporto/oggetto sul quale vorrai applicare il logo:

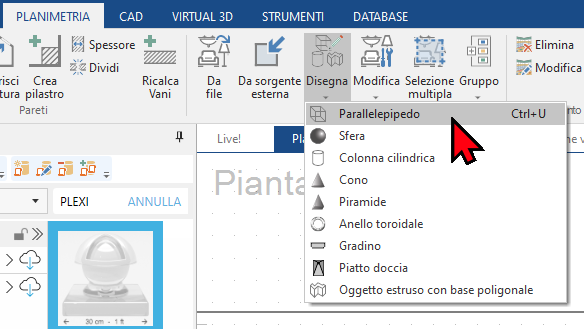

DISEGNA -> Parallelepipedo, oppure tramite gli strumenti CAD -> Rettangolo

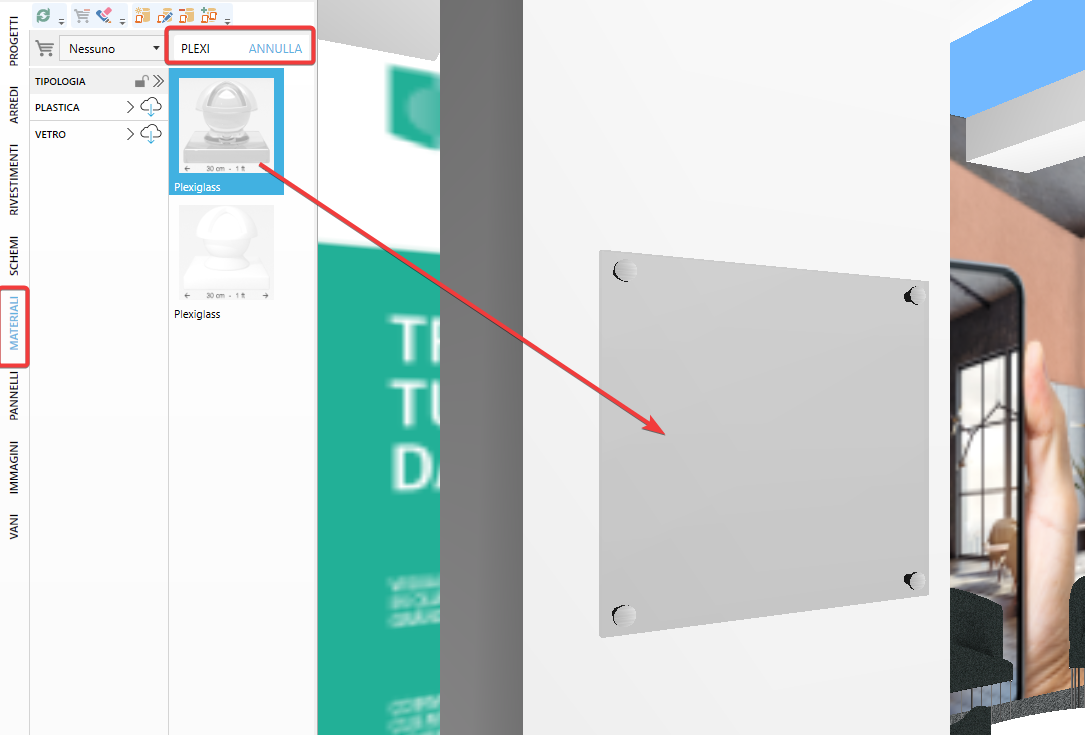

Successivamente assegna il materiale PLEXIGLASS

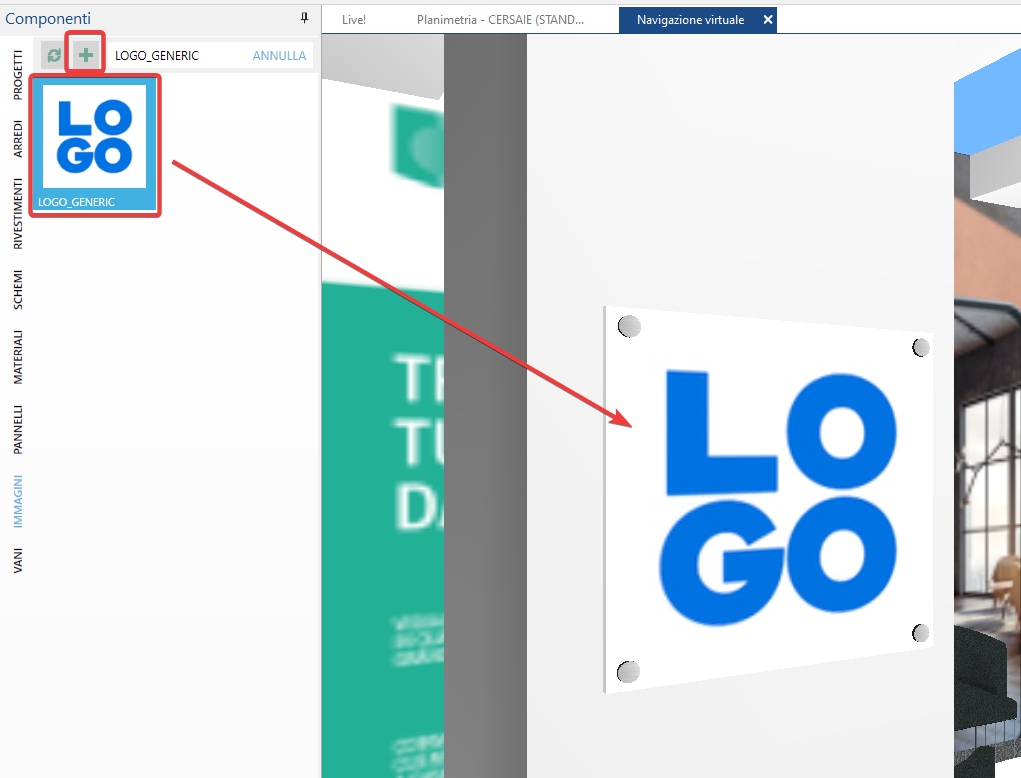

Nella TAB "IMMMAGINI", clicca su "+", importa l'immagine.JPG di quello che vuoi applicare per poi trascinarlo sul supporto creato precedentemente.
A questo punto è necessario modificare il materiale dell'immagine con delle mappe di rifrazione per rendere alcune parti trasparenti.

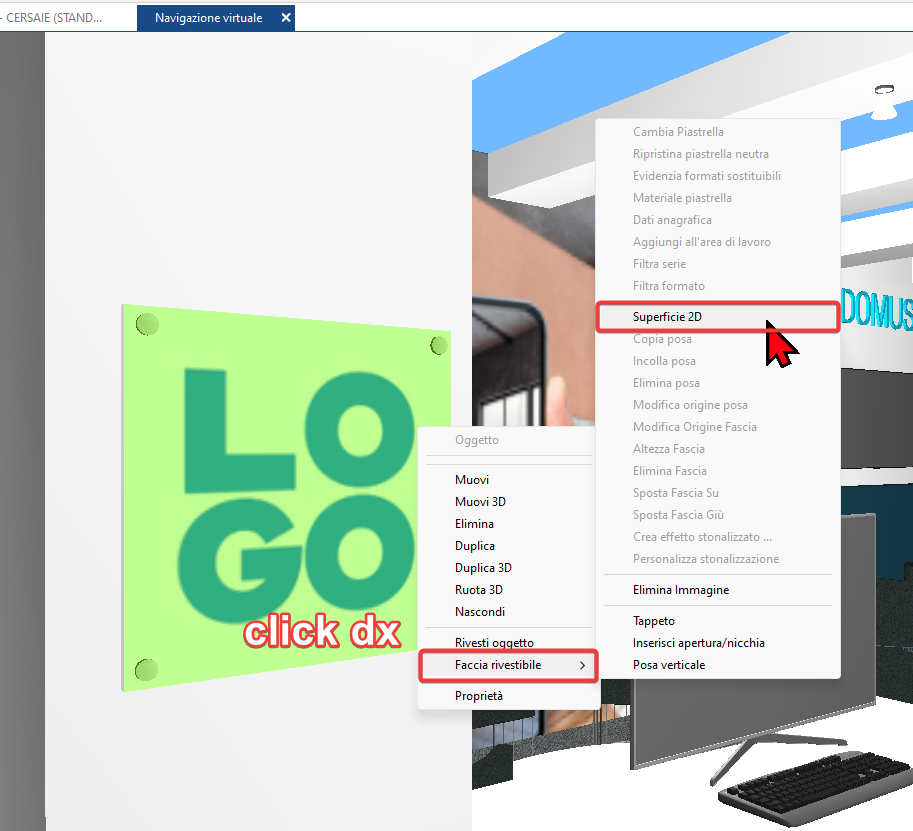

Quindi da navigazione, fai click destro sull'immagine -> Faccia rivestibile -> superficie 2D

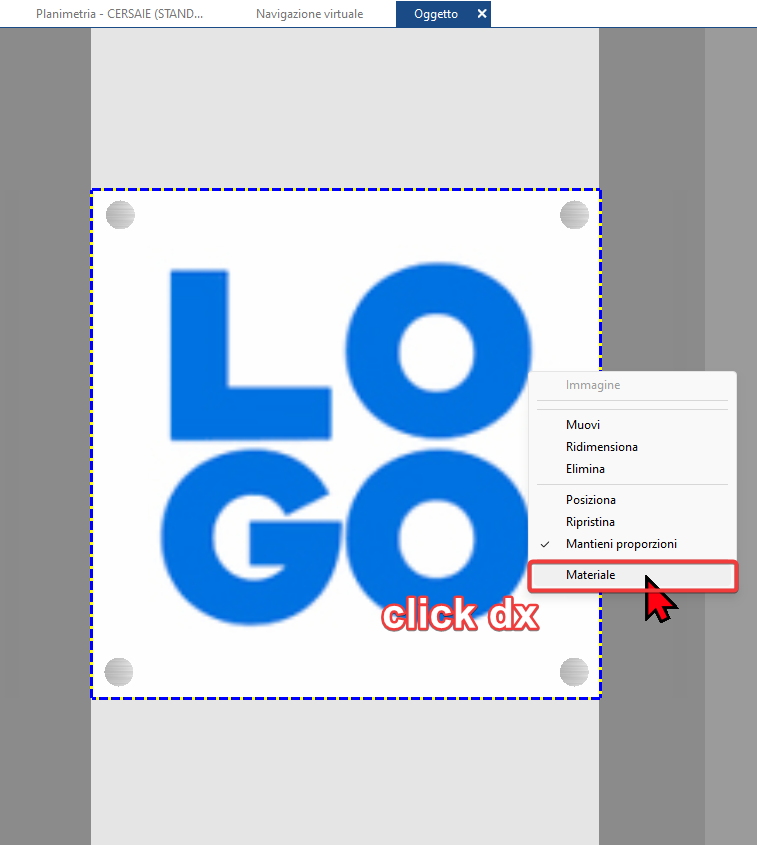

Si aprirà una nuova finestra contenente appunto solamente la superficie 2D dell'immagine, sulla quale dovrai fare nuovamente click Dx -> MATERIALE

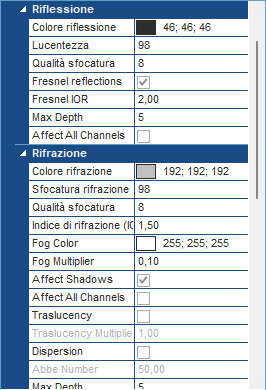

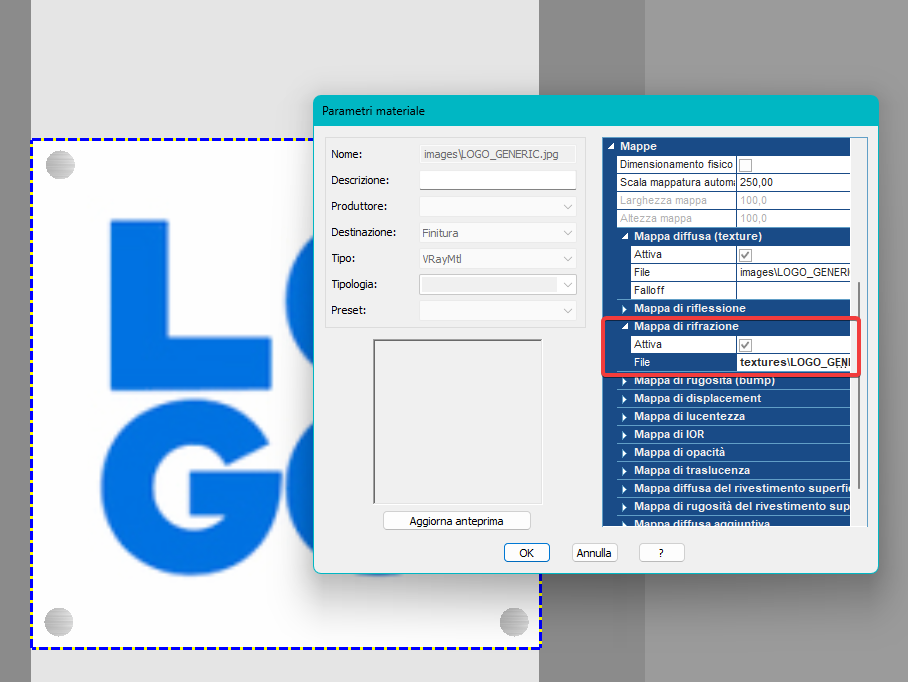

A questo punto dalla finestra che si aprirà dei parametri materiale, nei campi RIFLESSIONE e RIFRAZIONE ricopia i parametri del materiale PLEXIGLASS o di quello che hai applicato poi scorri fino a MAPPA DI RIFRAZIONE, attiva il flag e seleziona la tua immagine in scala di grigi
Ora è tutto pronto per fare il rendering!
SE IL SUPPORTO non è in plexiglass o materiale trasparente sarà sufficiente applicare l'immagine sull'oggetto.
Questo articolo è valido dalla la versione 2024 in poi
