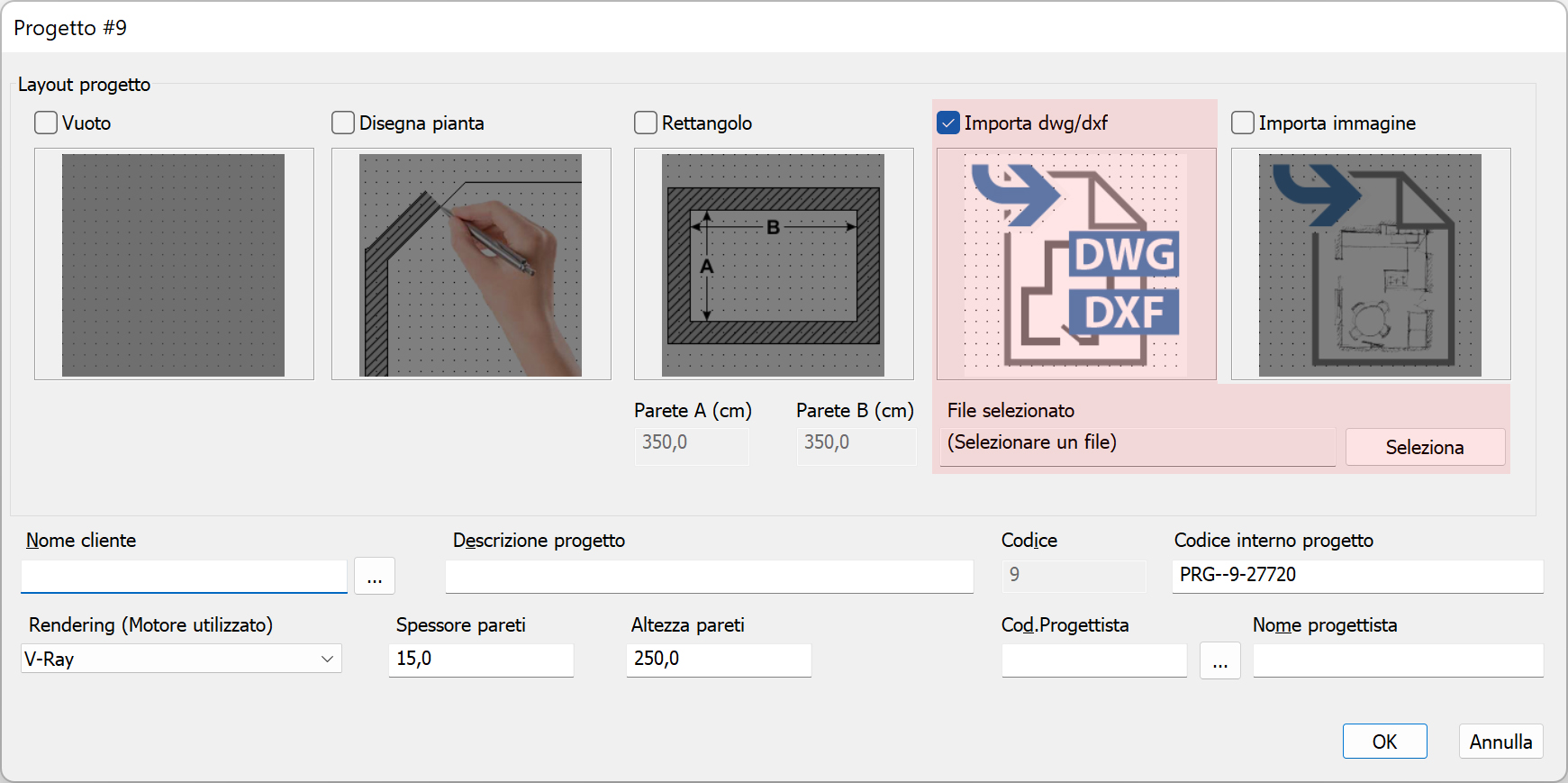

Per semplificare l’operazione di creazione delle planimetrie multivano più complesse, è possibile importare file CAD di tipo DXF o DWG, e ricalcare le geometrie dei vani con l’apposita funzione Ricalca Vani.

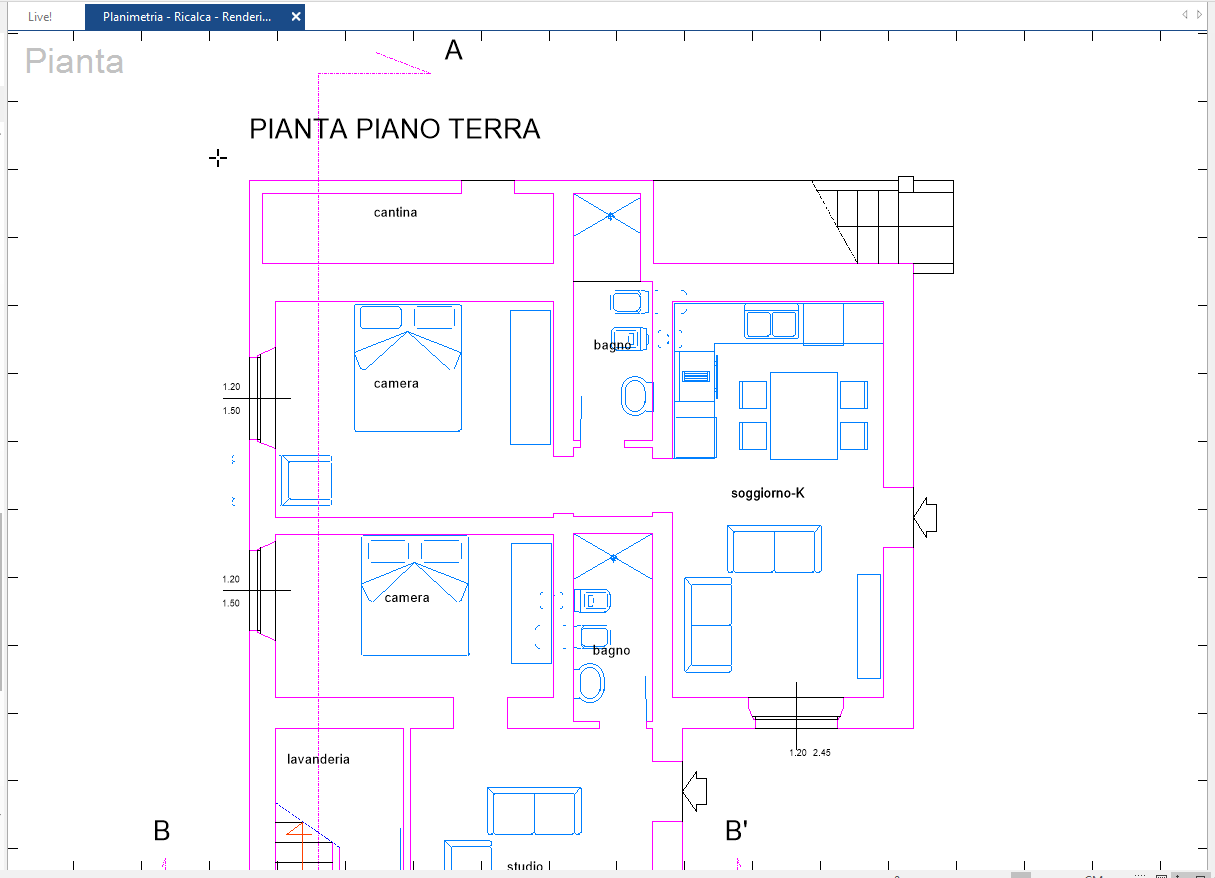

Una volta selezionato il file della planimetria da importare e completati tutti gli step di questo articolo, procedi all’operazione di ricalco seguendo questi passaggi:

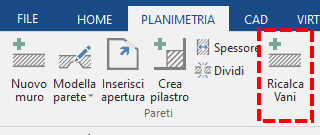

- Seleziona il comando Ricalca vani presente nella sezione PLANIMETRIA della barra multifunzione

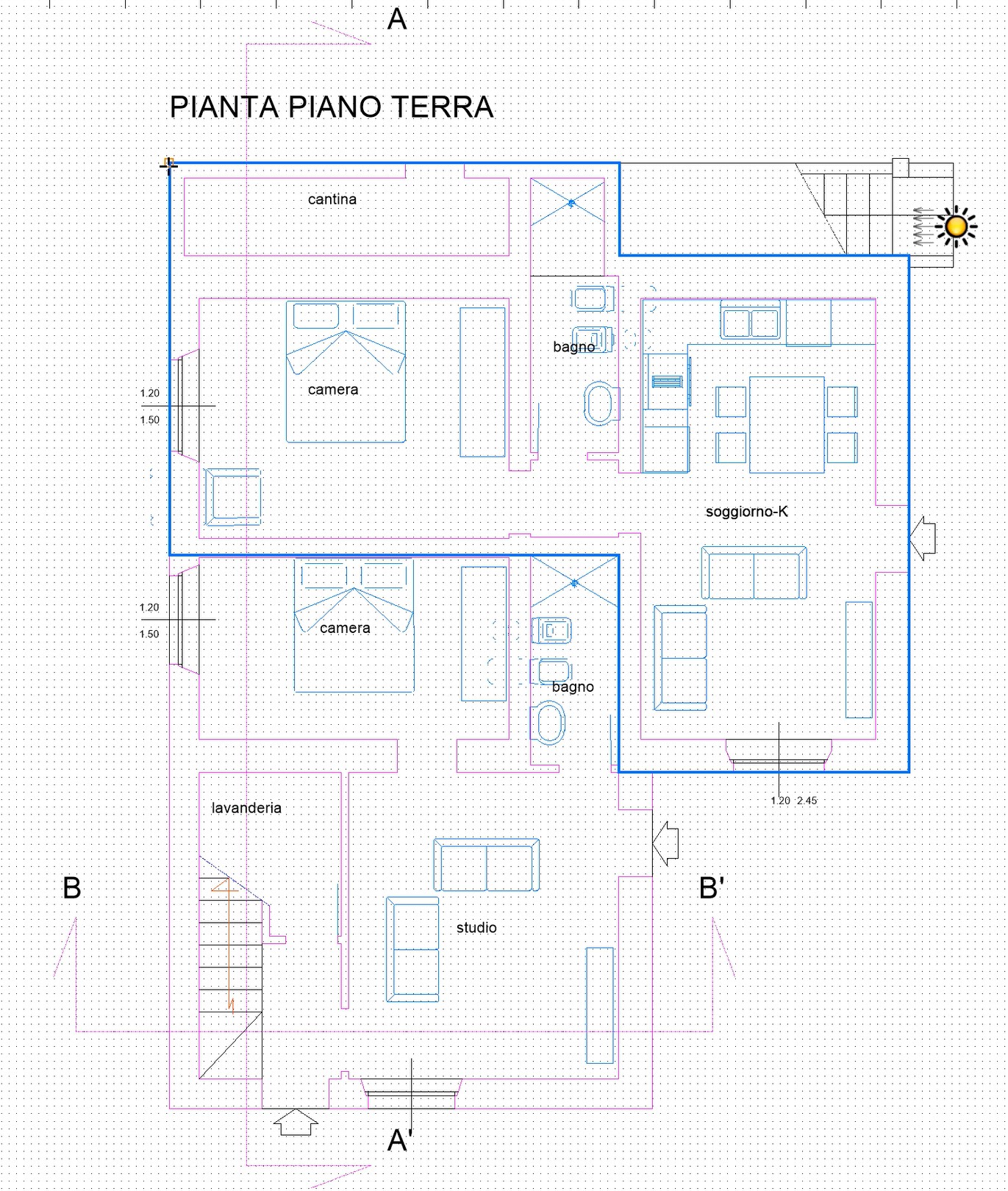

- Inizia tracciando prima di tutto il perimetro esterno dell’intera struttura del multivano

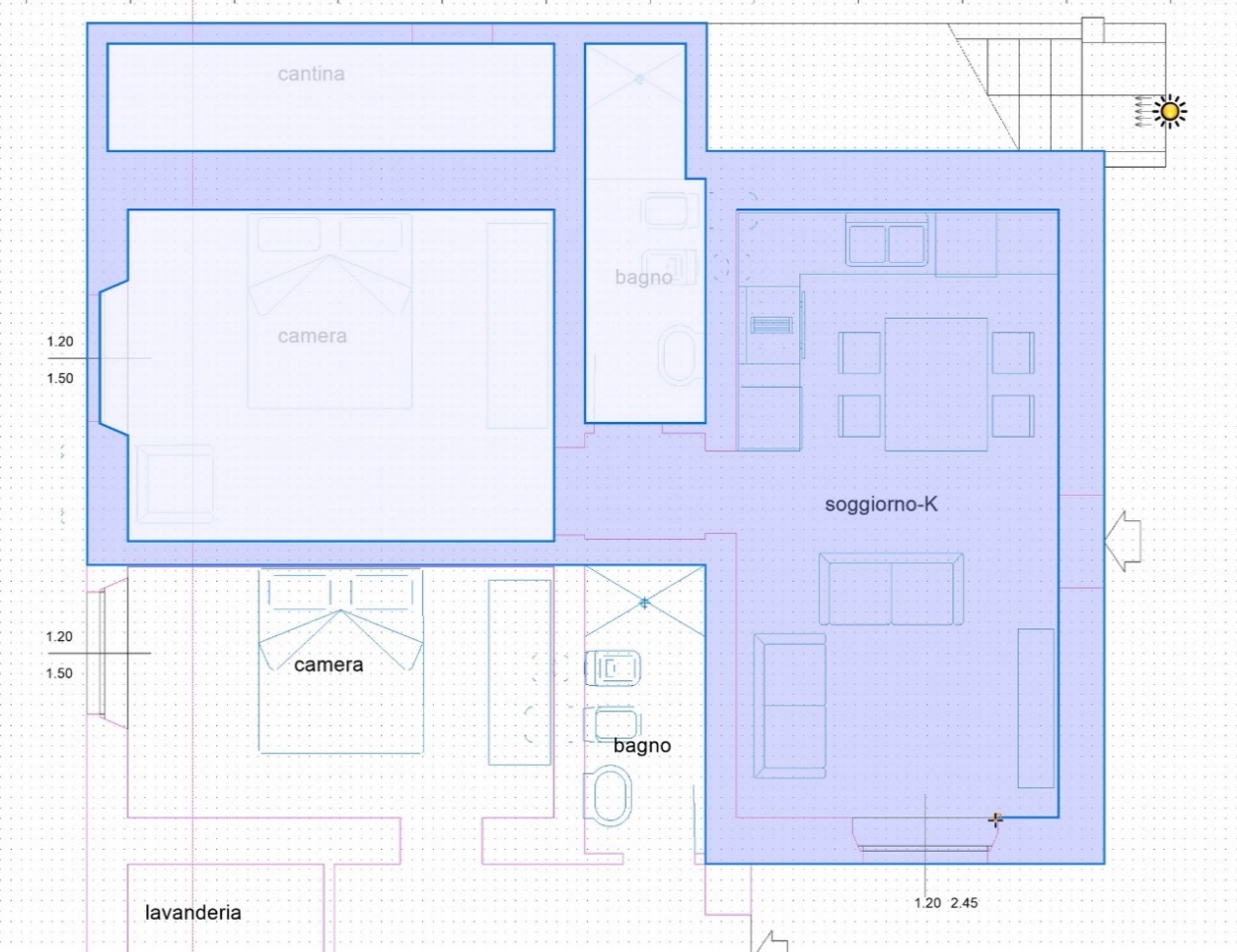

- Ora procedi con l’individuazione delle singole stanze e traccia il perimetro interno dei singoli vani che formano la planimetria. In questa fase, inoltre, è possibile riprodurre eventuali smussi o rientri, presenti nella progetto. Vedi immagine seguente.

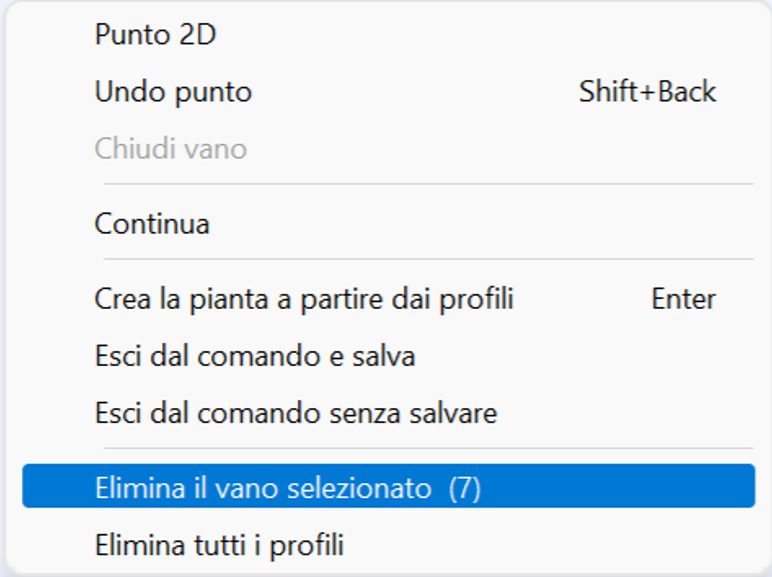

Durante la definizione dei vani, facendo un click destro del mouse dentro al vano oppure su di un profilo compare un menù contestuale con diverse funzioni:
-
-
- Chiudi vano - chiude la polilinea del vano anche senza dover cliccare, come ultimo punto, sul punto iniziale.
- Undo punto - se hai inserito un punto in una posizione non corretta, puoi annullare l’ultimo click effettuato e tornare al punto precedente senza uscire dal comando di disegno.
- Esci dal comando e salva - Il programma ti permette di uscire dal comando mantenendo il profilo disegnato fino a quel momento per riprenderlo in un secondo momento (per ricaricare il profilo salvato seleziona nuovamente il comando Ricalca vani dalla barra multifunzione).
- Esci dal comando senza salvare/Elimina tutti i profili - cliccando su questo comando il programma ti permette di annullare oppure eliminare tutti i profili presenti per ripartire da zero con la definizione degli ambienti.
- Nel caso in cui ti rendi conto di aver sbagliato a ricalcare un ambiente, posiziona il cursore al suo interno e seleziona “Elimina il vano selezionato”. Vedi immagine seguente
-

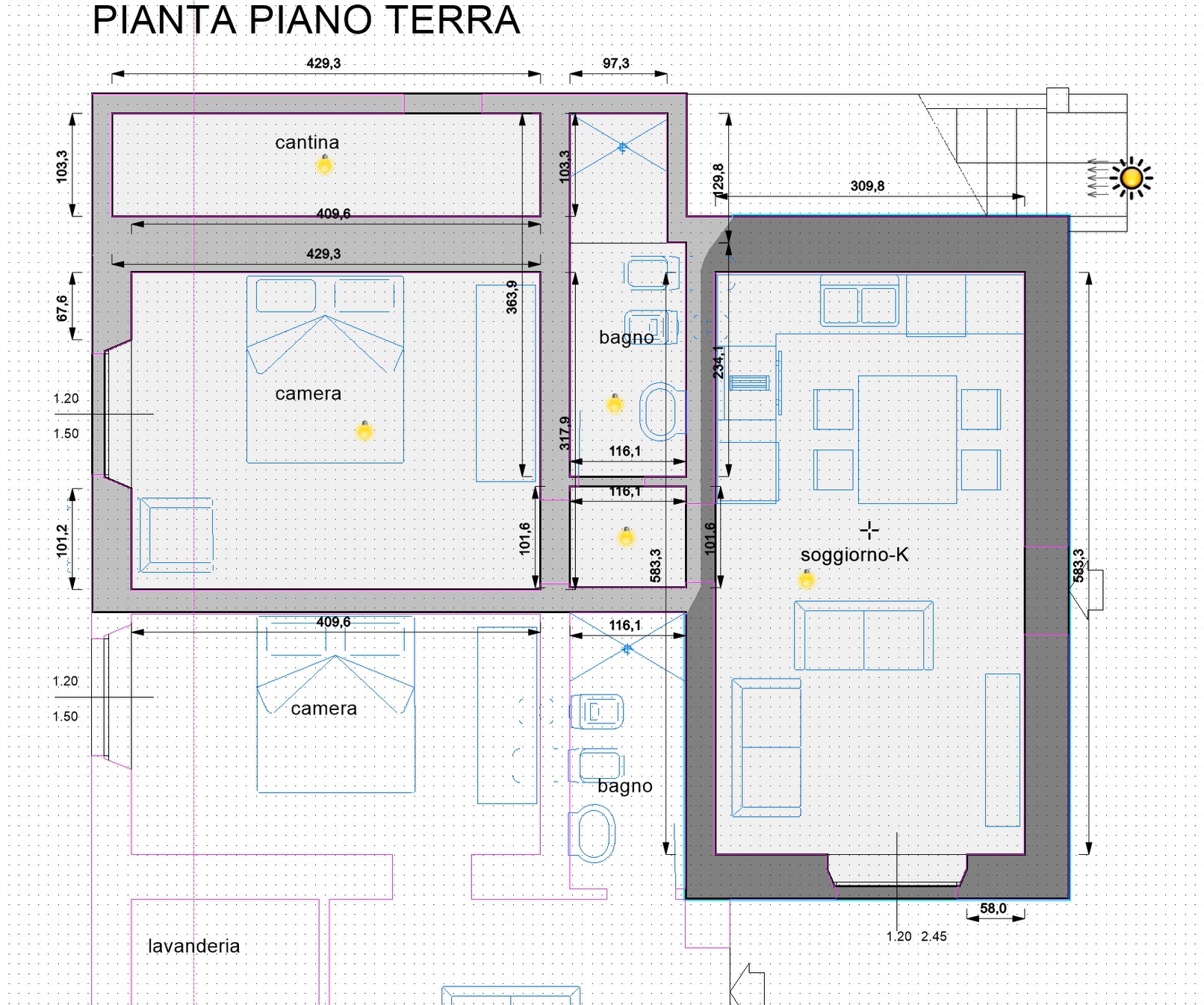

- Una volta ultimata l’operazione di definizione di tutti i vani, conferma il tutto con il comando Crea la pianta a partire dai profili. Il programma provvederà a creare gli spessori dei muri per differenza fra l’area iniziale del multivano e le aree dei singoli vani e creerà a questo punto il progetto completo che puoi elaborare/modificare come un qualsiasi altro progetto.
Per maggiori informazioni sul comando guarda questo video
Articoli correlati:
- Come importare una pianta con l'Intelligenza Artificiale
- Importa la pianta del vano da un file DWG/DXF
Questo articolo è valido per la versione 2024 e successive
