Quando disegni un nuovo muro, puoi utilizzare come riferimenti gli snap relativi ai vertici della stanza esistente.

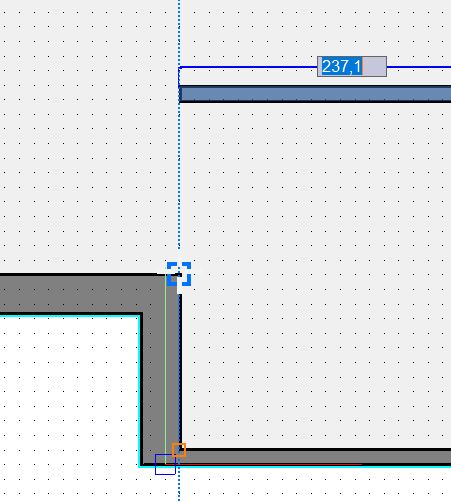

Questa nuova intelligenza, oltre ad aiutarti nel disegno di vani adiacenti, ti faciliterà nella costruzione di interpareti interne. Come puoi vedere nell’esempio qui sotto, dal vertice interno e/o esterno dei muri perimetrali, viene proiettata una linea blu tratteggiata che ti servirà da riferimento per indicare il punto esatto in cui deve terminare la parete che stai creando.
Puoi personalizzare gli snap visibili cliccando il tasto destro del mouse e selezionando dal menu contestuale “Ortho – Snap”. Le opzioni disponibili sono:
Nessuno – allineamento disattivo
Assi cartesiani – allineamento attivo sugli assi X e Y (orizzontale e verticale)
Orizzontale – il muro viene disegnato mantenendo l’allineamento solo sull’asse X
Verticale - il muro viene disegnato mantenendo l’allineamento solo sull’asse Y
Escludi pareti interne – esclude la proiezione dei vertici appartenenti alle pareti interne
Escludi pareti esterne - esclude la proiezione dei vertici appartenenti alle pareti esterne
Considera tutti i vani – in caso di progetto multi-vano, vengono considerati gli spigoli di tutte le stanze presenti nel progetto
Nascondi offset spessore parete – nasconde gli snap che individuano la proiezione degli spigoli delle pareti interne su quelle esterne.
Articoli correlati:
Questo articolo è valido per la versione 2024 e successive
