Nella creazione di un nuovo progetto è anche possibile importare un’immagine da utilizzare come base per la creazione del progetto in DomuS3D.
Ci sono 2 modi per farlo:
- dalla finestra di creazione di un nuovo progetto
- facendo il drag&drop della immagine dalla finestra Componenti
Vediamo come procedere in entrambi i casi.
-
FINESTRA DI CREAZIONE DI UN NUOVO PROGETTO

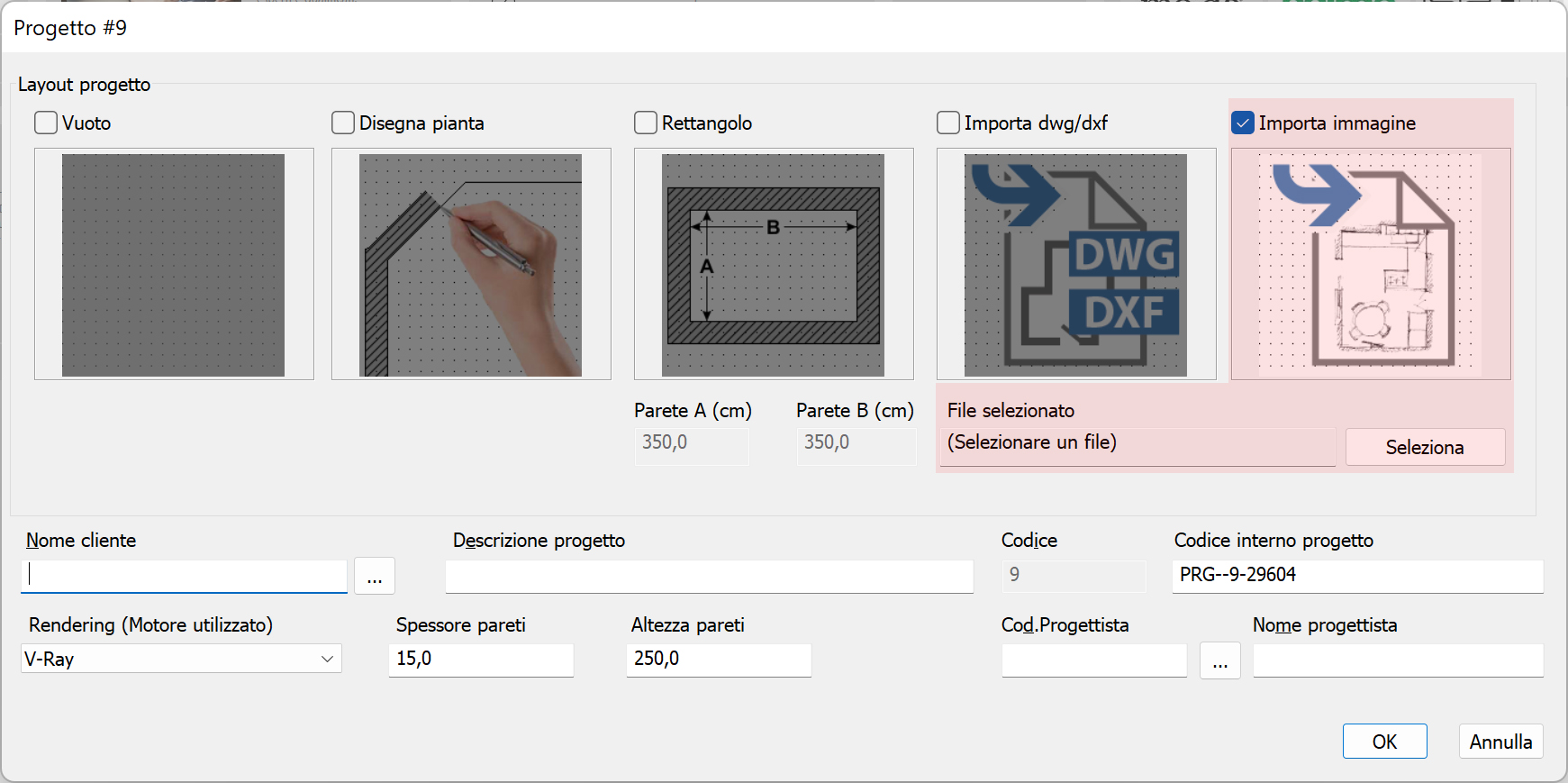

Nella finestra di creazione del nuovo progetto seleziona Importa immagine e poi seleziona il file immagine da importare cliccando sul bottone Seleziona. Vedi immagine seguente.
Dopo averlo importato, DomuS3D provvede ad assegnare automaticamente il file ad un layer dedicato, permettendone così una migliore gestione all’interno dell’area di lavoro: infatti, quando l’immagine importata non ti dovesse più servire, puoi nascondere il layer che la contiene (se vuoi approfondire l'argomento dei Layer leggi questo articolo).

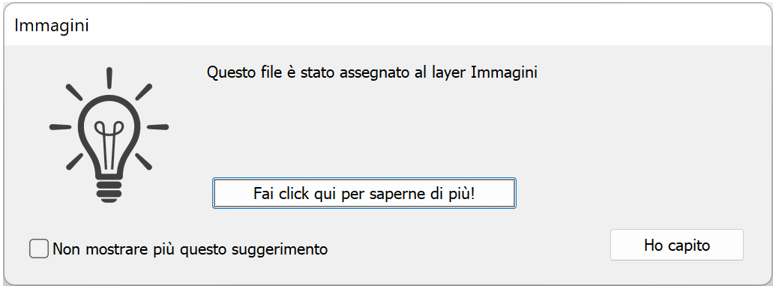

Tutte le volte che si esegue questa operazione compare un apposito messaggio informativo che rimanda all'articolo presente nella guida online (quando il concetto è chiaro ed acquisito puoi mettere il segno di spunta sulla voce "Non mostrare più questo suggerimento" per inibirlo nelle successive progettazioni).
-
DRAG&DROP IMMAGINI

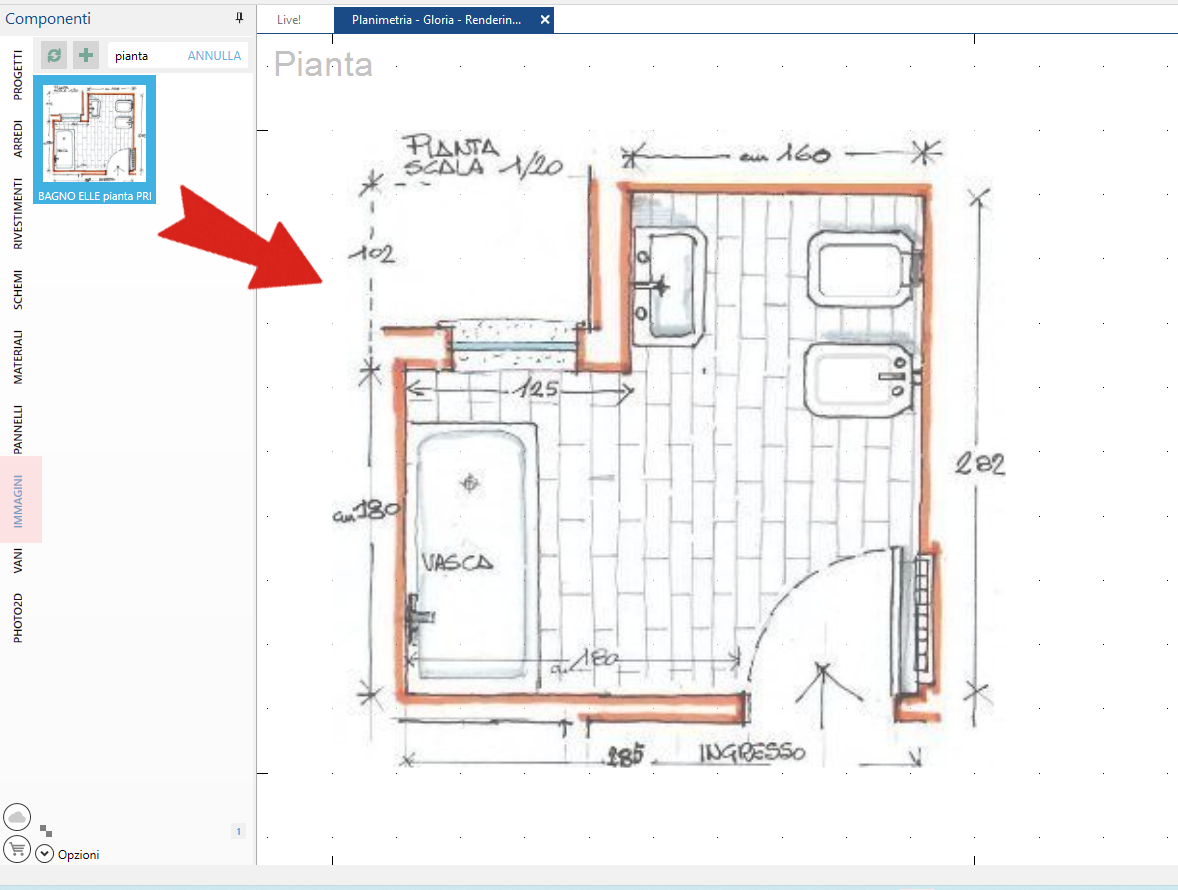

In DomuS3D è possibile trascinare un'immagine presente nella scheda IMMAGINI della finestra Componenti direttamente nella planimetria del progetto (se vuoi approfondire l'argomento leggi questo articolo).
Come nel punto precedente all'elemento viene poi assegnata automaticamente il layer dedicato e viene sempre inserita nel punto origine di coordinate (0,0).

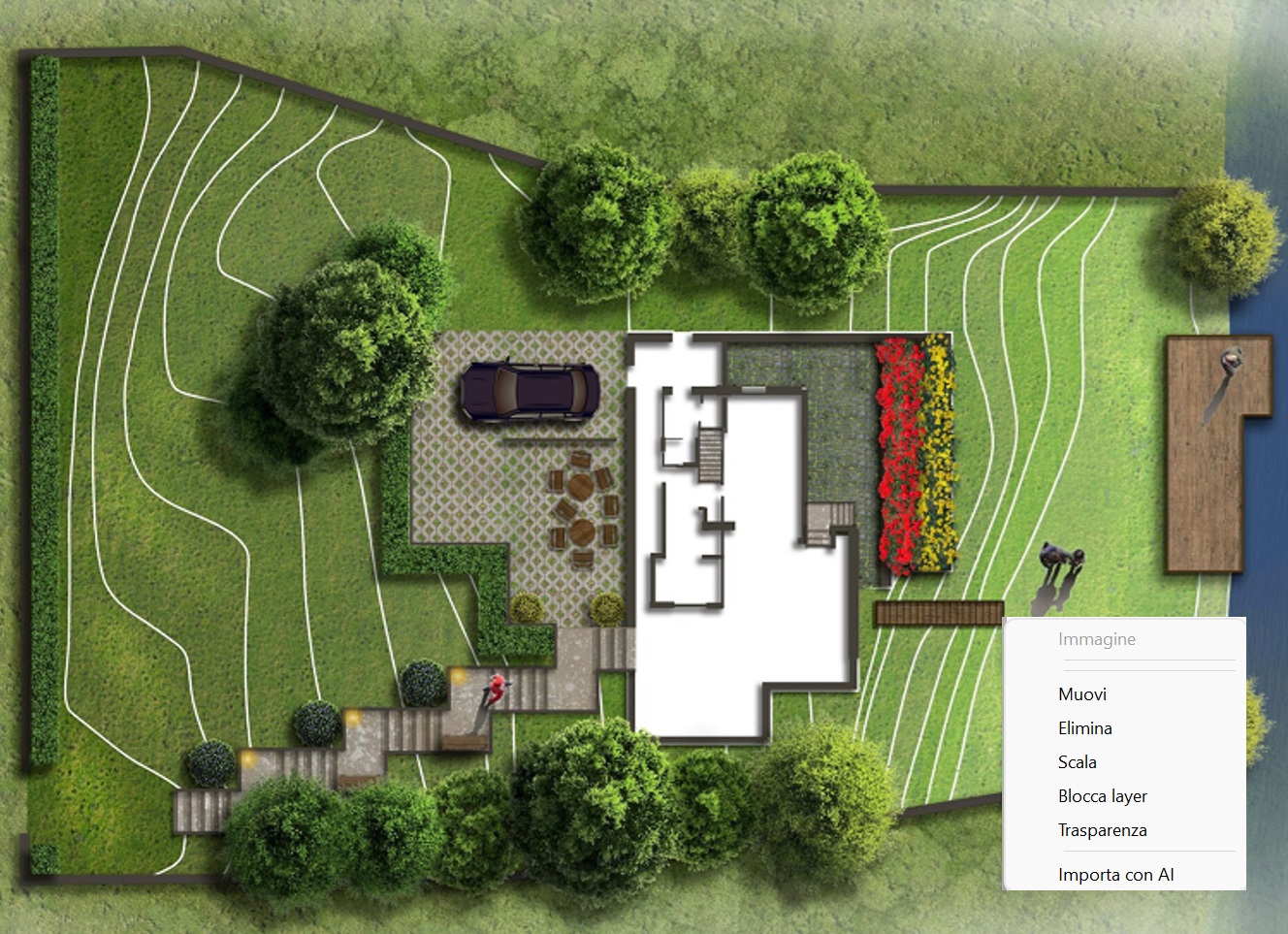

Dopo aver importato l'immagine all'interno del progetto, nel momento in cui la selezioni e fai un click destro del mouse, viene visualizzato il menu contestuale tramite il quale puoi attivare una delle opzioni disponibili:
- Muovi: ti permette di spostare la posizione dell’immagine in un altro punto della planimetria.
- Elimina: puoi cancellare l’immagine.

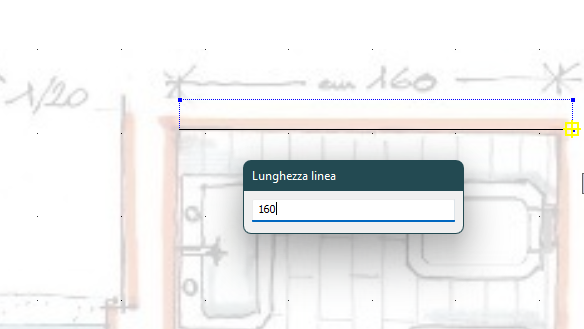

- Scala: ti permette di scalare l’immagine nelle dimensioni desiderate. Una volta attivato il comando si apre un suggerimento che ti indica la procedura da eseguire. Prima di tracciare la linea, attiva la modalità ortogonale mediante tasto O della tastiera e successivamente inserisci il valore corretto nell'apposito campo.
- Blocca layer: ti permette di bloccare il layer dedicato ”Immagini”. Appare un suggerimento che ti aiuta a capire la possibile gestione del layer (se vuoi approfondire l'argomento dei Layer leggi questo articolo).
- Importa con AI: ti permette di attivare l'intelligenza artificiale per individuare i muri esterni e interni presenti nell'immagine e generare da questi i vani interessati (è importante aver scalato l'immagine correttamente prima di eseguire l'operazione)
Dopo aver scalato l'immagine in modo corretto puoi procedere con la costruzione del vano:
- ricalcando il disegno mediante il comando Nuovo muro
- utilizzando il comando Ricalca vani (guarda il video dedicato).
- sfruttando l'intelligenza artificiale (AI) (se vuoi approfondire l'argomento leggi questo articolo).
Questo articolo è valido per la versione 2024 e successive
