Cosa sono i layer?

I layer vengono comunemente definiti come “fogli di carta lucida sovrapponibili sui quali disporre le entità del disegno”. Generalmente l’utilizzo dei layer è mirato a suddividere entità di progetto su “fogli” differenti usufruendo poi della facoltà di “accenderne” e “spegnerne” la visualizzazione a seconda delle proprie esigenze. Una ipotesi può essere quella di raggruppare su un layer tutte le note testuali e le quote, così da poter poi produrre facilmente delle stampe con e senza tali entità, oppure si possono raggruppare su un layer i sanitari di una certa collezione e su un altro layer i sanitari di un’altra collezione, così da poter proporre due possibili soluzioni alternative nell’ambito dello stesso progetto.

La logica di utilizzo dei layer è anche quella di favorire una migliore organizzazione strutturata del progetto, soprattutto quando questo assume dimensioni rilevanti in termini di elementi di dettaglio.

Ogni nuovo progetto contiene oltre al layer predefinito “0” anche altri layer quali CAD, Quote, Testi, Luci e Viste3D. In questo modo se il layer attivo è il layer “0” ogni entità verrà inserita all'interno del proprio layer di riferimento.

Come usare i layer

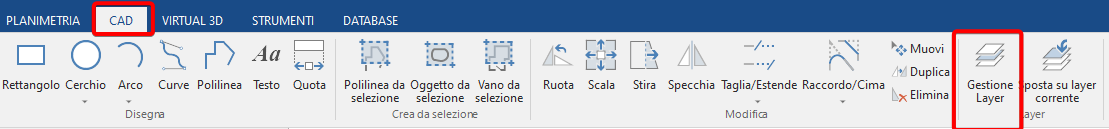

Per accedere al comando, vai nella sezione CAD della barra multifunzione e clicca sul pulsante Gestione Layer. Vedi immagine seguente

Si aprirà la finestra Gestione Layer.

Gestione Layer dalla versione 2024

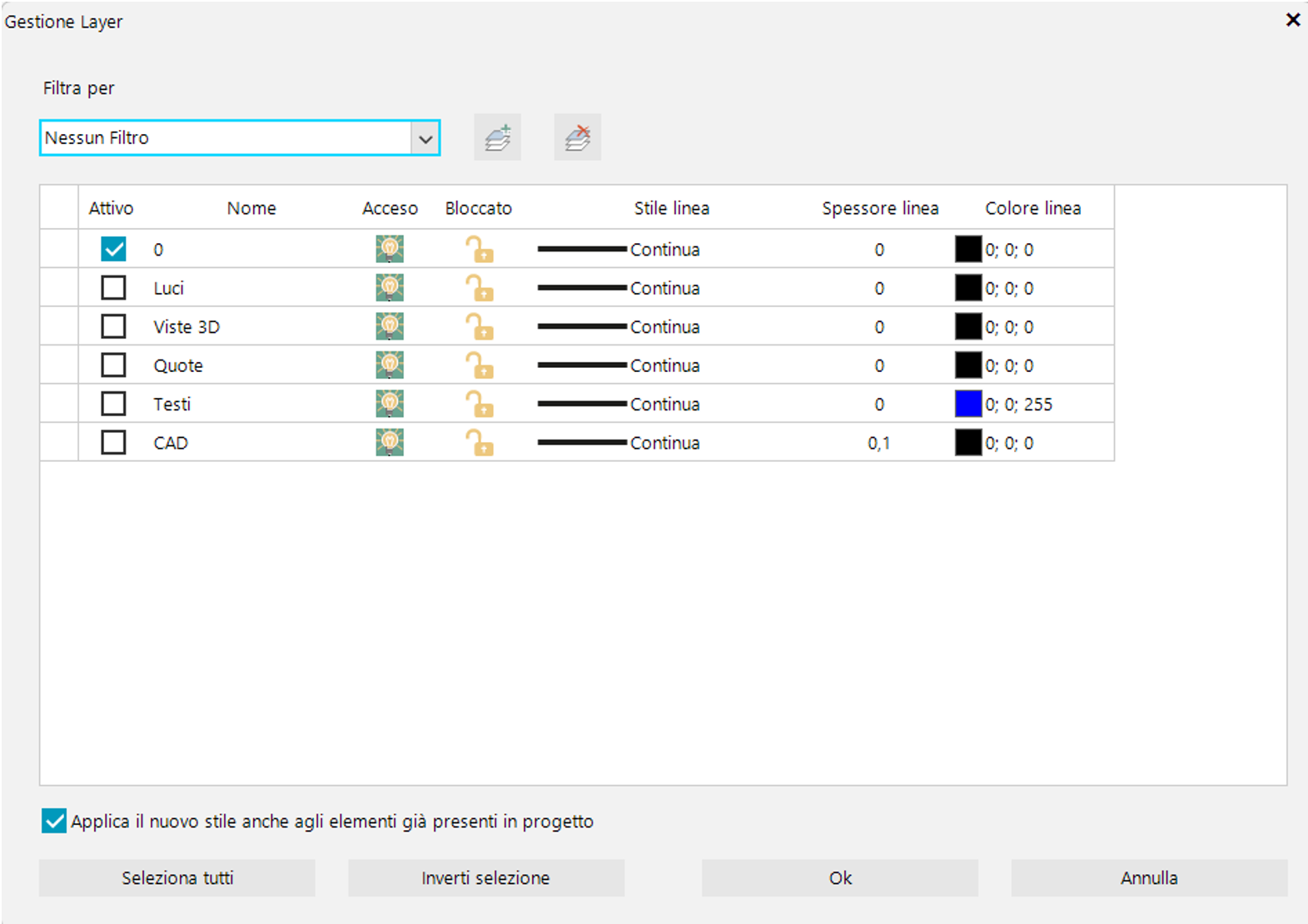

All'interno di questa finestra, come si vede dall'immagine seguente, sono presenti diversi comandi:

Rendi attivo: consente di impostare come layer corrente/attivo uno fra quelli elencati. Per renderlo tale clicca nel riquadro apposito del layer sotto nella colonna Attivo. Il layer reso corrente viene contrassegnato con un segno di spunta bianca con sfondo azzurro.
Aggiungi Layer: cliccando sul pulsante nell’area sottostante viene aggiunto il nuovo layer il cui nome viene associato in automatico dal sistema: Layer + numero progressivo. Con un doppio click puoi modificare tale nome.
Elimina Layer: nel caso in cui un layer non è più necessario puoi rimuoverlo dall’elenco tramite questo pulsante. Non puoi eseguire questa operazione nel caso in cui il layer è quello corrente, se contiene elementi di progetto oppure se è layer 0.
Accendi/ Spegni: l’icona della lampadina accesa o spenta mostra se il livello è attivo o disattivo. La modalità di attivazione e disattivazione riguarda solo la visibilità degli oggetti su di un layer. Gli oggetti disattivati non vengono visualizzati nel disegno e sono ignorati anche in fase di stampa, di rendering e di calcolo del preventivo, pur restando a tutti gli effetti nel progetto.
Sblocca / Blocca del layer: l’impostazione di questo stato, tramite un click sinistro del mouse sull’icona, non ha effetti sulla visibilità degli oggetti, ma influisce sulla possibilità di effettuare modifiche su di essi. Quando un layer è bloccato, tutti gli oggetti appartenenti a tale layer non sono modificabili e in pianta si riconoscono dal riempimento azzurro (colore modificabile nelle opzioni).
È possibile cambiare lo stile, il colore e lo spessore degli elementi CAD che si trovano all’interno di un layer. Se viene attivato il check box in fondo alla maschera le modifiche vengono applicate anche agli elementi già presenti all’interno del layer altrimenti verranno applicate solo agli elementi futuri che verranno creati all’interno di quel layer. Se l’elemento CAD viene spostato da un layer ad un altro mantiene le proprie caratteristiche e non assume quelle del layer. Se si desidera unificare le proprietà all’interno dello stesso layer apri la maschera di gestione dei layer, selezionare il check box in fondo alla maschera e clicca su ok.
È possibile selezionare più di un elemento nella lista dei layer per poter eseguire la stessa operazione su più righe. Puoi effettuare la multi selezione tenendo premuto il tasto ctrl e cliccando i layer interessati oppure ci si può aiutare utilizzando i tasti seleziona tutti o inverti selezione in fondo alla maschera.

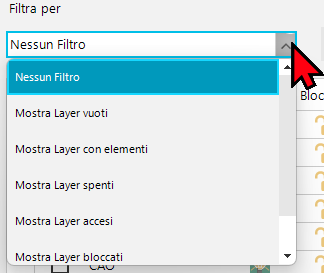

Puoi effettuare un filtro sui layer in base a determinate caratteristiche. Ad esempio ti può essere utile nel caso in cui devi eliminare tutti i layer che non contengono alcun elemento (vedi immagine seguente)

Gestione Layer versioni precedenti alla 2024

All'interno di questa finestra, come si vede dall'immagine seguente, sono presenti diversi comandi:

Rendi corrente: consente di impostare come layer corrente uno fra quelli elencati. Dopo averlo selezionato cliccare sull’apposito comando, oppure eseguire un doppio click sulla riga di interesse. Il layer reso corrente viene contrassegnato con un segno di spunta verde.
Aggiungi Layer: cliccando sul pulsante nell’area sottostante viene aggiunto il nuovo layer il cui nome viene associato in automatico dal sistema: Layer + numero progressivo. Con un doppio click è possibile modificare tale nome.
Elimina Layer: nel caso in cui un layer non è più necessario puoi rimuoverlo dall’elenco tramite questo pulsante. Tale operazione non può essere effettuata nel caso in cui il layer è quello corrente o se contiene elementi di progetto.
/ - Accendi/ Spegni: l’icona della lampadina accesa o spenta mostra se il livello è attivo o disattivo. La modalità di attivazione e disattivazione riguarda solo la visibilità degli oggetti su di un layer. Gli oggetti disattivati non vengono visualizzati nel disegno e sono ignorati anche in fase di stampa, di rendering e di calcolo del preventivo, pur restando a tutti gli effetti nel progetto.
/ - Bloccaggio / Sbloccaggio del layer: l’impostazione di questo stato, tramite un click sinistro del mouse sull’icona, non ha effetti sulla visibilità degli oggetti, ma influisce sulla possibilità di effettuare modifiche su di essi. Quando un layer è bloccato, tutti gli oggetti appartenenti a tale layer non sono modificabili.
