Dopo aver visto come utilizzare gli strumenti CAD in questo articolo, vediamo come creare un oggetto 3D.
-
Apri la scheda CAD della Ribbon nella finestra Planimetria.
- Seleziona il comando POLILINEA o RETTANGOLO per disegnare l'oggetto che vuoi creare.

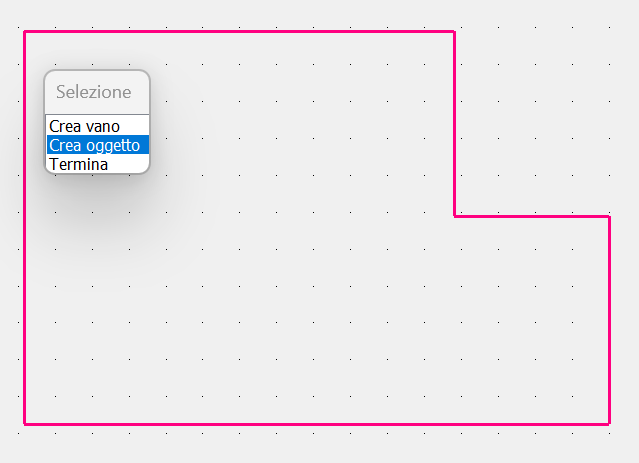

- Inizia a disegnare la forma facendo click sinistro. Una volta data la forma fai click sul punto d'inizio oppure premi click destro > CHIUDI > CREA OGGETTO.

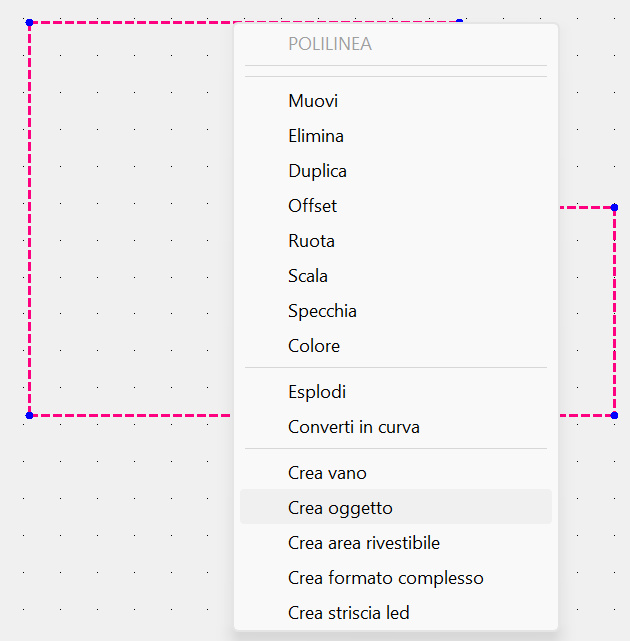

- Se la finestra SELEZIONE non compare o è stata chiusa, seleziona la polilinea facendo click destro e seleziona CREA OGGETTO.
- Se la finestra SELEZIONE non compare o è stata chiusa, seleziona la polilinea facendo click destro e seleziona CREA OGGETTO.
-

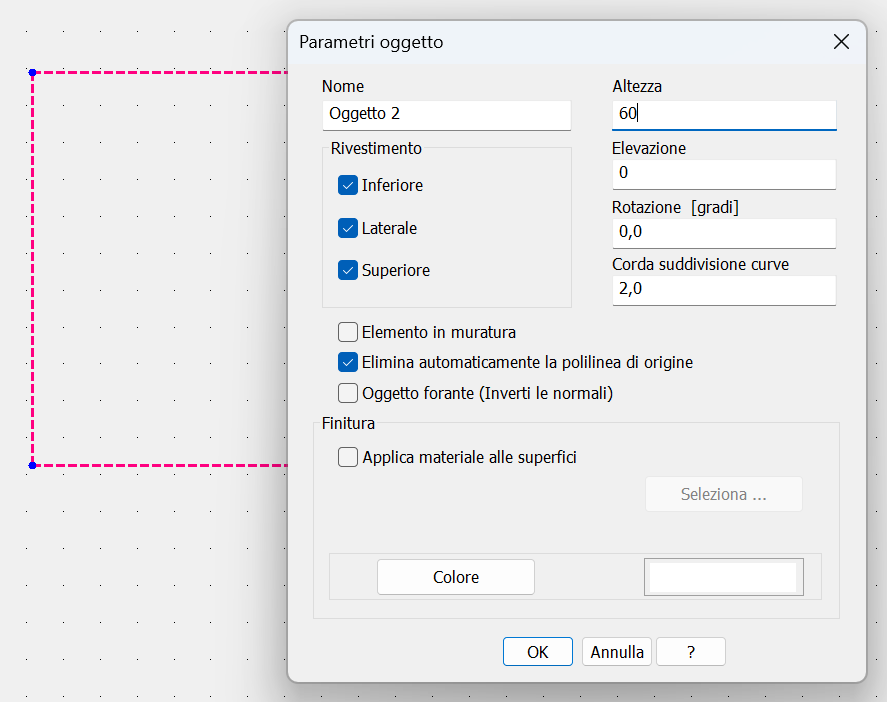

Crea l'oggetto inserendo i parametri:
-
Altezza: altezza dell'estrusione della forma creata
-
Elevazione: elevazione dell'oggetto rispetto alla superficie sulla quale stiamo creando, dalla vista "Planimetria" sarà la distanza dal piano, dalla vista "Parete 2D" sarà la distanza dalla parete.
- Corda: in quanti segmenti verrà suddiviso il perimetro. Nel caso di linee curve, è bene che la corda di suddivisione sia sufficientemente piccola da approssimare nel migliore dei modi la curva. è bene non scendere sotto 2cm se vogliamo usare i materiali da rivestimento per non rallentare o appesantire il progetto e per permettere anche la posa di mosaici (spesso tessere di 2cm).
-
È possibile anche scegliere il materiale da applicare alle superfici dell'oggetto, selezionandolo tra i materiali disponibili dal database del programma.
Una volta fatto clic su "OK", si tornerà alla planimetria del progetto, dove sarà possibile spostare l'oggetto e posizionarlo nel punto desiderato.
