Con gli strumenti CAD, puoi creare forme complesse da utilizzare per la progettazione di nuovi vani o oggetti 3D. È importante sapere che questi strumenti possono essere utilizzati in qualsiasi momento all'interno del progetto, anche per aggiungere nuovi vani.

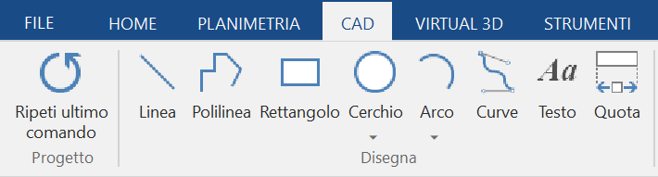

All'interno del progetto, dalla vista planimetria o da una delle viste 2D (pavimento 2D o parete 2D) apri la scheda CAD della barra multifunzione. Vedi immagine seguente
Qui troverai diversi comandi utili per disegnare una planimetria:
-
Linea: seleziona il comando Linea e imposta il primo punto con il pulsante sinistro del mouse o digitando le coordinate, poi premi Invio da tastiera. Imposta il secondo punto usando il mouse o inserendo la lunghezza della linea e l'angolo rispetto all'asse X. Per uscire dalla modalità di disegno, premi il tasto ESC da tastiera o fai clic con il tasto destro e seleziona il comando Annulla presente nel menu contestuale. Puoi modificare una linea selezionandola e trascinando il nodo blu in una nuova posizione.
-
Rettangolo: disegna un rettangolo con il pulsante sinistro del mouse o inserendo le coordinate del primo punto, la lunghezza e la larghezza. Conferma i valori premendo Invio da tastiera. Puoi modificare il rettangolo come una linea, trascinandone i nodi o le linee.
-
Cerchio: disegna un cerchio specificando un centro e un raggio. Imposta il centro con il mouse o inserendo le coordinate, quindi inserisci il valore del raggio. Puoi usare anche altri comandi per disegnare cerchi in modo intuitivo.
-
Arco: i metodi per disegnare un arco sono:
- Punto-punto-raggio: specifica i punti iniziale e finale e il raggio dell'arco.
- 3 punti: Imposta tre punti consecutivi per definire l'arco.
- Tangente-punto-raggio: Seleziona una linea esistente come tangente, quindi imposta il punto iniziale, il raggio e l'estensione dell'arco.
-
Curve (Spline): tramite il comando puoi disegnare delle spline, la cui forma è determinata da punti consecutivi. Fai clic con il tasto destro per terminare, chiudere, continuare o annullare il disegno della spline. Puoi modificare la spline agganciando e trascinando i suoi nodi.
-
Polilinea: questo comando ti permette di disegnare polilinee aperte o chiuse. Puoi interrompere o chiudere il comando in qualsiasi momento. Se dopo aver chiuso il comando e tracciato una sagoma chiusa, l'applicazione ti chiederà se vuoi usarla per creare un vano o un oggetto.
-

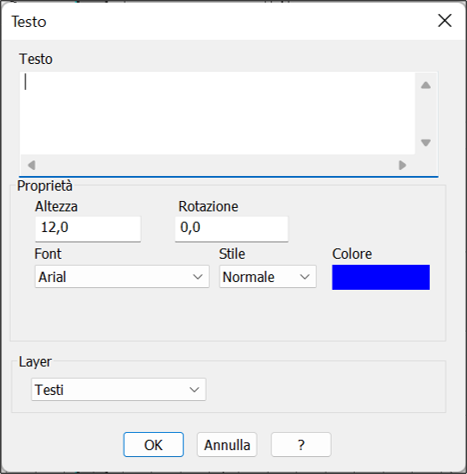

Testo: puoi inserire un testo in qualsiasi punto del progetto. Seleziona il punto iniziale, l'altezza delle lettere e l'orientamento del testo, quindi inserisci il testo desiderato e scegli il colore.
-

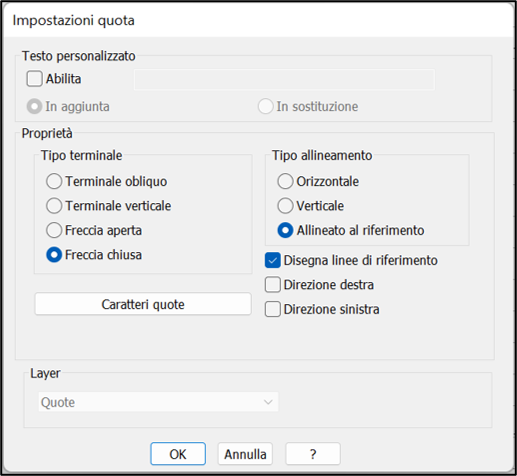

Quota: dopo aver completato la planimetria del vano, puoi creare automaticamente le linee di quota per le pareti selezionando "Quota -> Quote automatiche". Puoi anche aggiungere manualmente quote selezionando il comando "Quota -> Quota" e configurando l'aspetto delle linee di quota.
Puoi utilizzare questi strumenti per disegnare la planimetria del tuo progetto, oggetti 3D, aree rivestibili, strisce led, e molti altri elementi sfruttando le funzionalità di snap e altre opzioni degli strumenti CAD per una precisione ottimale.
