All’interno dell’ambiente di Editing Avanzato della Pianta puoi usare i comandi CAD (linea, polilinea, arco, rettangolo) per definire o modificare la planimetria presente.
NOZIONI DI BASE, layer e arredi
NOZIONI DI BASE

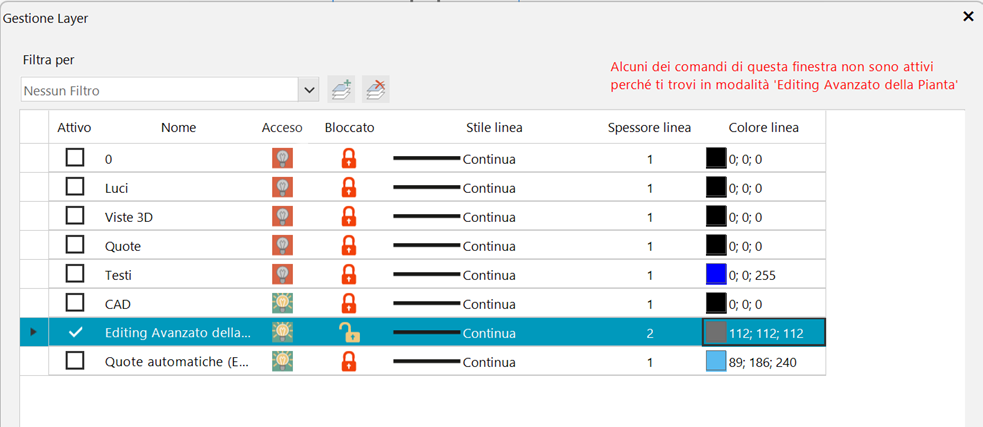

Layer: Quando ti trovi all’interno dell'Editing avanzato pianta, viene attivato uno specifico layer (cosa sono i Layer? clicca qui per approfondire questo argomento) e tutti gli altri vengono momentaneamente congelati. Infatti, entrando nella gestione layer, vedrai che alcuni comandi risultano non attivi (ad esempio non puoi creare nuovi layer o sbloccare layer già congelati).
Puoi comunque accendere o spegnere i layer che ti servono per lavorare. Con la versione R2 di DomuS3D 2026 le modifiche che effettui nella maschera di Gestione Layer vengono mantenute nel passaggio da un ambiente all’altro.
DomuS3D crea anche in automatico un nuovo layer “Quote automatiche (EAP)” che di default è acceso e dove vengono associate tutte le quote delle pareti che vengono create durante la definizione del vano (la presenza del layer ti permette di nascondere queste entità).
Arredi: Nel caso in cui accedi a questa funzionalità partendo da una planimetria arredata, tutti gli arredi (compreso aperture, porte e finestre) vengono nascosti e/o "congelati" ed eventuali rivestimenti (a parete e a pavimento) non sono visibili.

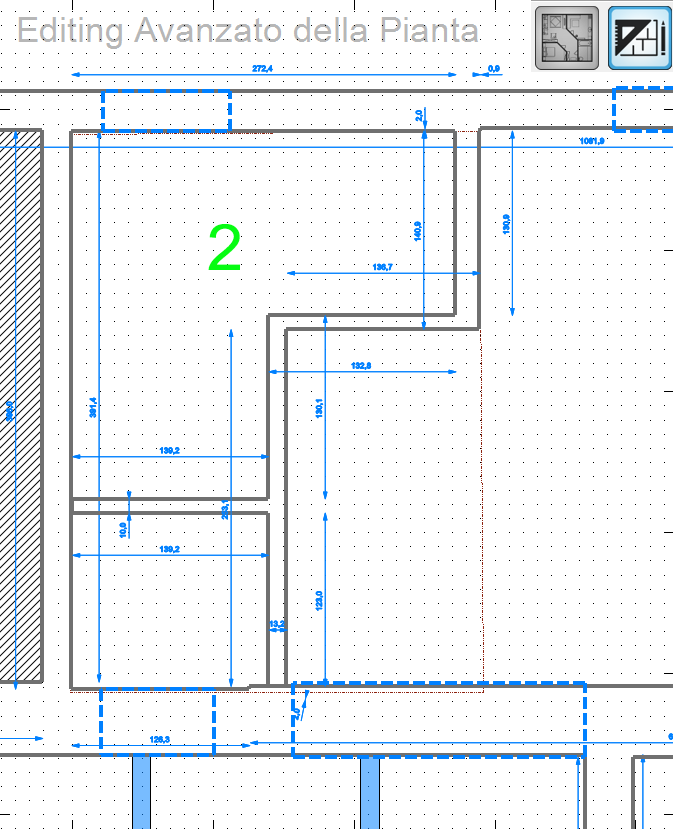

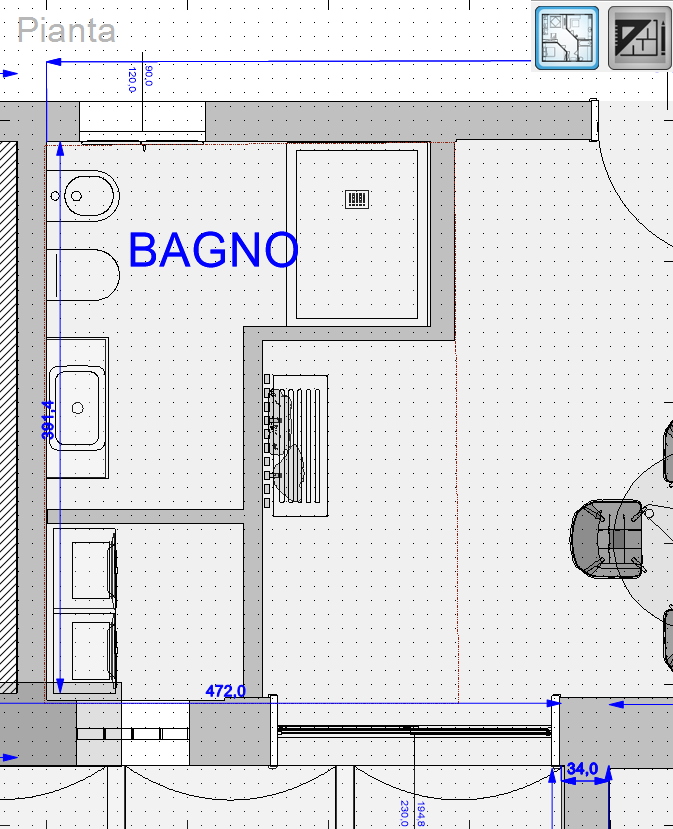

VISUALIZZAZIONE PIANTA STANDARD VISUALIZZAZIONE EDITING AVANZATO PIANTA
Nel momento in cui modifichi la parete in cui è presente un infisso il programma cercherà di aggiornare anche la visualizzazione. Al ritorno in Pianta Standard, se possibile, tutti questi elementi verranno ripristinati.
DISEGNO DELLA PIANTA
Inizia tracciando prima di tutto il perimetro esterno dell’intera struttura del multivano. All’interno di questo ambiente i controlli CAD non sono attivi da subito. Devi selezionare il comando di interesse all’interno della barra multifunzione.

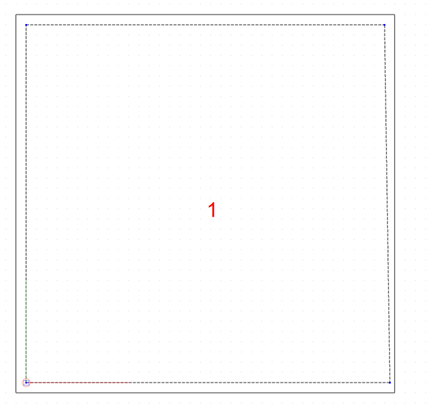

Nel caso in cui usi il comando polilinea, il programma usa una colorazione differente. Le polilinee chiuse (che poi definiscono il vano) vengono colorate di grigio mentre le polilinee aperte/segmenti vengono colorate di arancione. Per rendere la procedura di disegno più semplice, con il comando attivo, facendo doppio click, la polilinea si chiude in automatico.
NB: Il colore di default di quelle chiuse è modificabile da Opzioni >Planimetria (dalla Ribbon)
Con la release R2 di Domus2026 vengono gestiti anche i muretti interni o pilastri non agganciati al muro (per maggiori informazioni su come inserire questi elementi consulta l’articolo Disegnare un pilastro). In questo caso la polilinea che definisce l’elemento strutturale viene colorata di marrone.
Ogni volta che definisci un ambiente chiuso, in automatico, il programma inserisce un numero al centro (da questa numerazione verrà escluso il profilo esterno che contiene gli altri) e viene impostata come altezza del vano quella di default, definita nelle opzioni del programma. Non è necessario che tracci una polilinea continua per definire il vano: anche i segmenti aperti, una volta chiusi, possono essere convertiti in vani.
Dopo aver definito la planimetria, confermare le operazioni passando all’ambiente di Pianta standard (per informazioni consultare l’articolo (Modalità per uscire in Editing Avanzato della Pianta).
Nel caso in cui stai lavorando in una planimetria che ha una altezza soffitto diversa da quella di default perché modificata in ambiente Pianta Standard (per informazioni consulta l’articolo Altezza delle pareti di un vano), una volta che hai definito i nuovi ambiente in Editing Avanzato al passaggio in planimetria il programma assegna la stessa altezza ai nuovi vani.
MODIFICA DELLA PIANTA

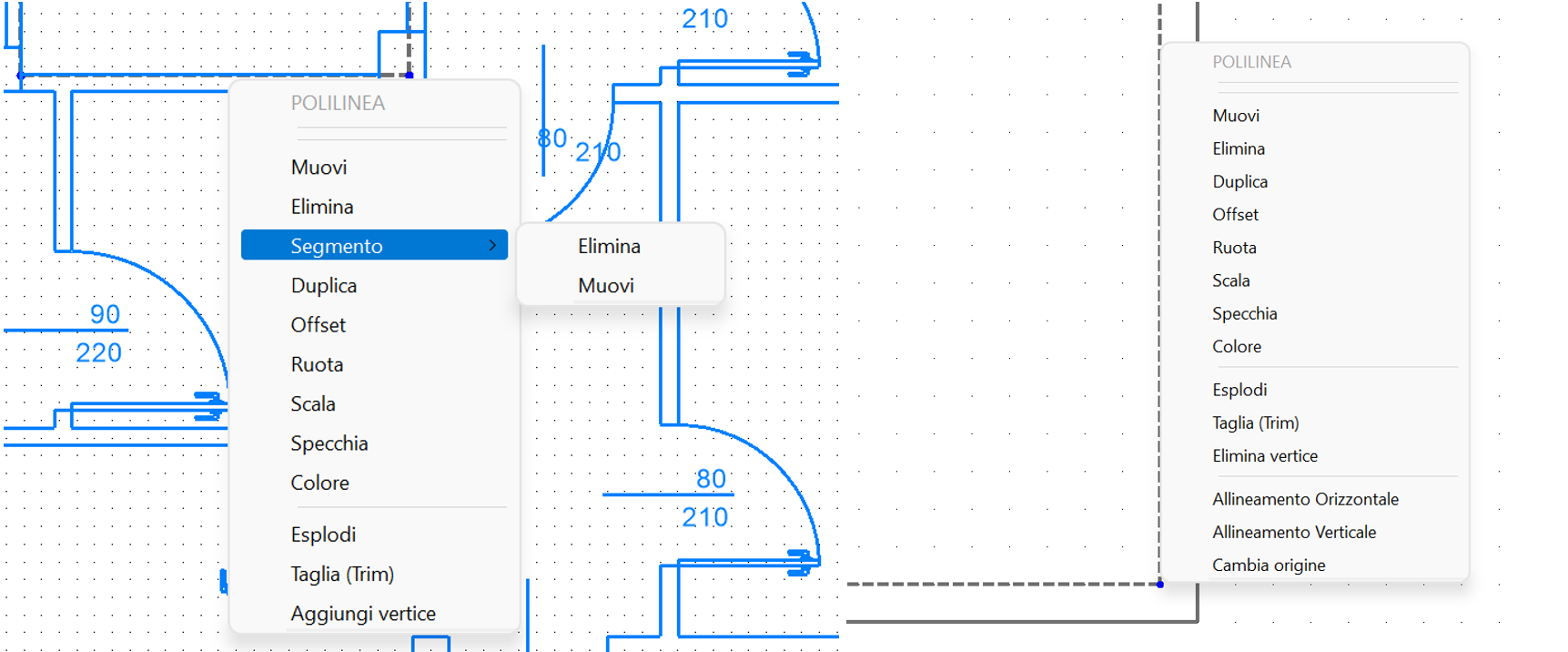

In qualsiasi momento puoi modificare la planimetria appena disegnata semplicemente agendo sulla polilinea che definisce il vano. Se con il cursore ti posizioni su un segmento e clicchi il pulsante destro del mouse compare un menu contestuale che ti permette di agire sia sulla polilinea sia sul singolo segmento.
Per approfondire come modificare gli elementi CAD presenti in EAP clicca qui.
CASI PARTICOLARI

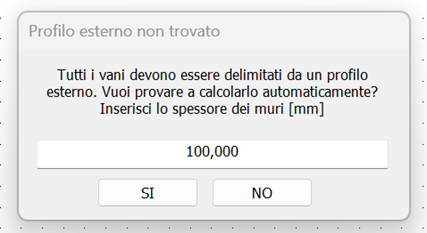

Nel caso in cui hai definito i diversi vani, ma non hai tracciato il profilo esterno che li racchiude, nel momento in cui passi all’ambiente Pianta Standard il programma visualizza uno specifico messaggio per chiederti se vuoi fare il tentativo di creare in automatico questo profilo:
Ti viene chiesto di indicare lo spessore dei muri, e premendo sul “SI” verrà fatto un tentativo di creazione automatica. Se premi “NO”, dovrai tracciarlo manualmente.
Attenzione: l’unità di misura dipende da quella attiva in quel momento dalle opzioni.

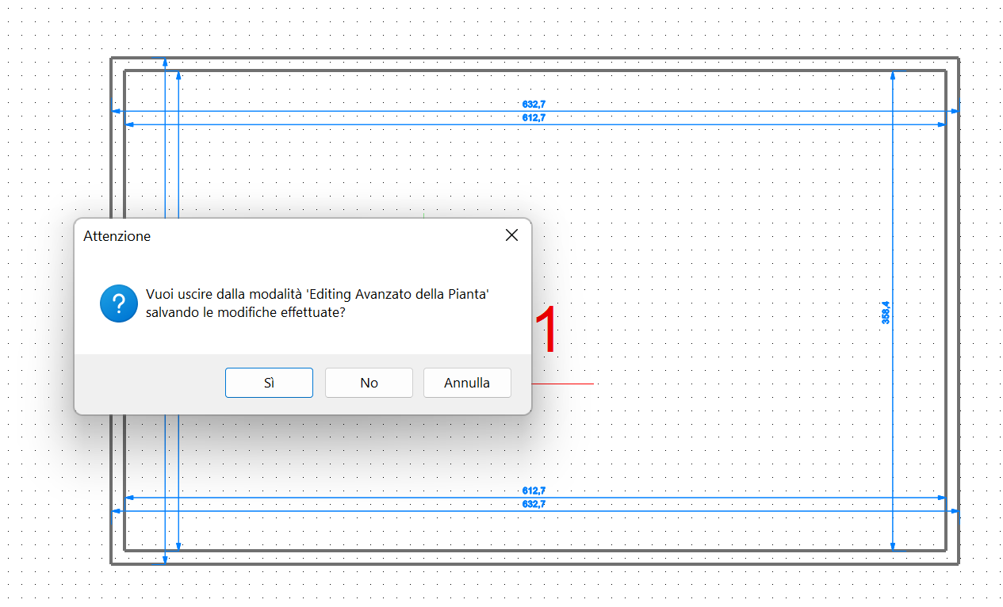

Nel caso di risposta affermativa il programma dopo aver creato il profilo esterno ti chiede conferma sulla procedura da seguire
Premendo “Sì” > l’algoritmo prova a creare i muri a partire dai profili disegnati (in caso di errore, viene evidenziata la parte di planimetria che non è stato possibile costruire, in modo da darti un suggerimento su come sistemarla)
Premendo “No” > torni in Pianta standard cancellando tutto il lavoro fatto in Editing Avanzato e ritornando alla situazione precedente con i muri originali (se presenti)
Premendo “Annulla” > si rimane in Editing Avanzato e puoi modificare il profilo esterno realizzato adattandolo alle tue esigenze.
