Ogni volta che accedi all’ Editing Avanzato della Pianta, nel caso in cui hai aperto le finestre di navigazione, Parete2D o Preventivo, queste vengono chiuse in automatico. Nel caso in cui hai apportato alcune modifiche alla visualizzazione dei layer (blocco/sblocco) queste vengono ripristinate al ritorno dell’ambiente Pianta Standard.
Ci sono diversi modi per accedere a questo ambiente:
- Nel momento in cui crei un nuovo progetto vuoto
- All’interno della stessa planimetria
- Nel caso di un progetto con un gruppo di multivani
-
Al termine del ricalca vani con intelligenza artificiale
Editing Avanzato della Pianta da nuovo progetto vuoto

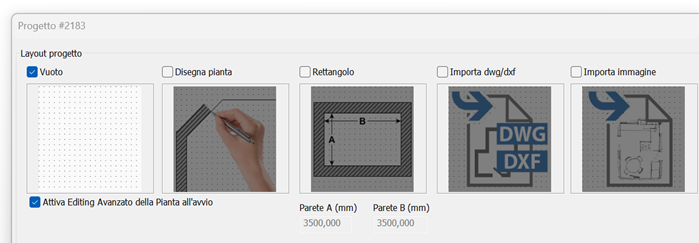

Nella finestra di creazione del nuovo progetto selezionando la voce “Vuoto” fleggando la voce “Attiva editing avanzato della Pianta all’avvio”, vedi immagine sottostante, accedi direttamente al nuovo ambiente e puoi da subito iniziare a creare i nuovi vani
Editing Avanzato della Pianta da Pianta standard
All’interno della planimetria hai a disposizione due modalità per accedere al nuovo ambiente:
-
Selezionando l’icona di destra della toolbar presente in alto a destra nella planimetria.

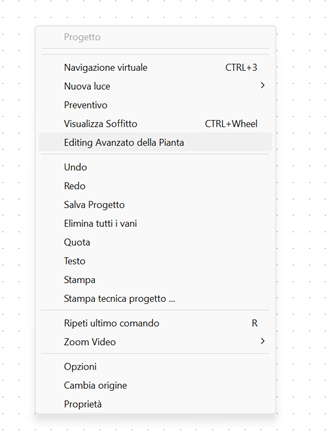

- Cliccando con tasto destro del mouse in un punto vuoto del progetto, cliccando sul comando “Editing Avanzato della Pianta”:
In entrambi i casi entrando nel nuovo ambiente ti troverai in una di queste situazioni:
- Se in Pianta sono presenti dei vani, questi vengono convertiti in entità CAD per permetterti di modificarne i contorni con i comandi CAD presenti nella barra multifunzione. Terminate le modifiche e confermato il ritorno all’ambiente Pianta Standard, la planimetria viene ricreata interamente mantenendo comunque le informazioni relative al rivestimento e agli arredi.
- Se il progetto è vuoto, potrai realizzare la tua planimetria nel nuovo ambiente utilizzando le entità CAD.
- Se sono presenti più gruppi di vani, verranno convertiti in entità CAD solamente quelli del gruppo di vano “attivo”.
- Nel caso in cui hai importato un dwg/dxf la planimetria sarà visibile ma “congelata” (il layer applicato alle varie entità viene congelato) e in questo modo potrai ricalcare i vari spazi per poi convertirli in vani.
Editing Avanzato della Pianta su un gruppo di multivani

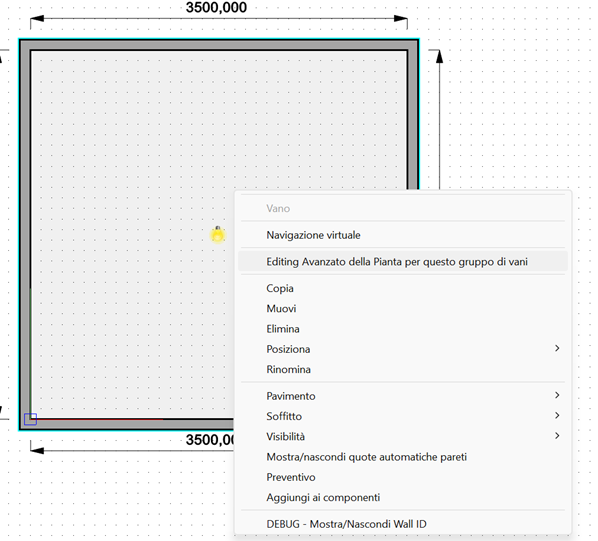

Si può entrare in Editing Avanzato della Pianta direttamente dal comando presente nel menu contestuale del vano selezionato. Cliccando con tasto destro dentro un vano che fa parte di un gruppo di multivani, compaiono questi comandi:
Selezionando il comando “EDITING Avanzato della Pianta con questo gruppo di vani”, solo il gruppo di ambienti che contiene quello selezionato verrà convertito in entità CAD modificabili. Tutti i vani degli altri gruppi non selezionati vengono “congelati” e sono visibili sotto forma di entità CAD bloccate, per ricordarti che sono presenti, ma non vanno a sovrapporsi con le nuove entità CAD che andrai a definire. (NOTA: nel momento in cui esci dall’ambiente per ritornare in Pianta Standard questi vani vengono ripristinati senza alcuna modifica).

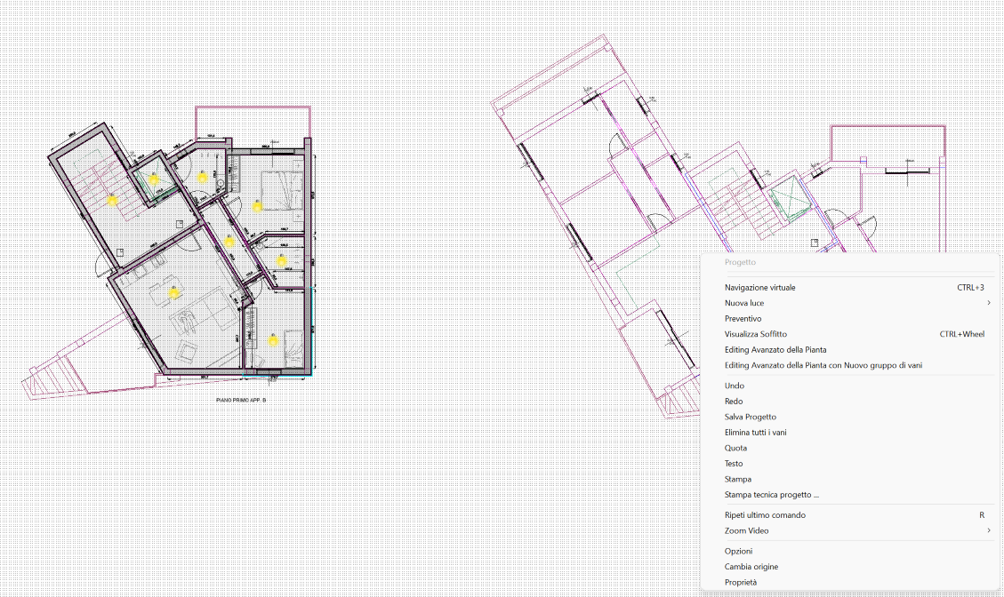

Nel caso in cui devi disegnare una seconda planimetria all’interno del progetto (un esempio è quando hai importato un dwg composto da più planimetrie e devi quindi tracciare gli ambienti della nuova pianta) clicca con il pulsante destro del mouse in un punto vuoto dello schermo e dal menu contestuale clicca sul comando Editing Avanzato della pianta con Nuovo gruppo di vani.
Nell’ambiente di Editing Avanzato i vani già presenti vengono convertiti in entità CAD e congelati. Tramite i comandi CAD puoi definire i nuovi ambienti e dopo aver definito la nuova planimetria ritornando nell’ambiente Pianta Standard mediante apposita procedura, Domus scongela i vani che erano già presenti nel progetto e crea la nuova planimetria.
Editing Avanzato della Pianta dopo “Importa con AI”
Nel momento in cui vuoi importare la pianta del tuo appartamento in modo automatico grazie all'Intelligenza Artificiale, dopo aver cliccato sull’apposito comando presente nella barra multifunzione, accedi automaticamente in Editing Avanzato della Pianta. In questo caso, le entità CAD riconosciute dall’AI vengono convertite in vani e puoi proseguire le modifiche aggiungendo i vani mancanti o sistemando quelli riconosciuti dall’AI.
Questo articolo è valido per la versione 2026 e successive
