INTRODUZIONE E PREMESSA GENERALE
Per permetterti di modificare o creare planimetrie in maniera più semplice e diretta è stato sviluppato un nuovo ambiente Editing Avanzato della Pianta (EAP) che sostituisce il precedente comando Ricalca vani.
presente nella barra multifunzione (per informazioni su come accedere leggi questo articolo - Modalità per entrare in Editing Avanzato della Pianta.

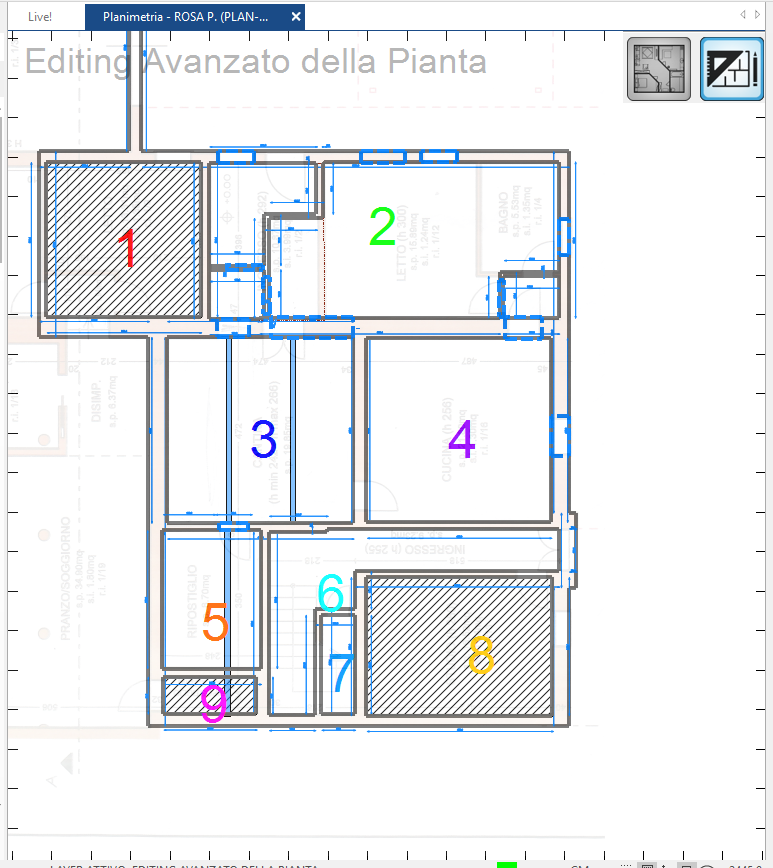

All’interno di questo ambiente puoi tracciare i contorni del tuo vano tramite linee o polilinee, modificarne la forma o volendo, eliminare i vani già presenti. Tutte le volte che accedi all’ambiente e apporti qualsiasi modifica, il programma ricrea da zero la planimetria e ricostruisce per intero i muri mantenendo comunque il rivestimento e gli infissi inseriti.

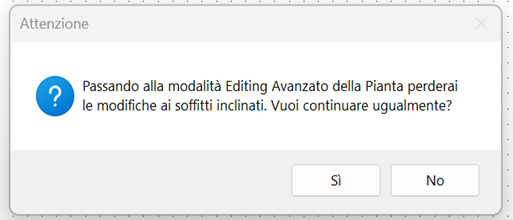

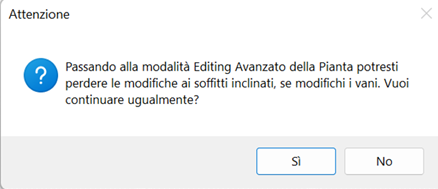

Altezza vani e soffitti inclinati: nella versione Domus3D 2026 R1 il passaggio all’Editing Avanzato della Pianta comportava l’eliminazione, se presente, del soffitto inclinato. Con questa nuova release se passi nell’ambiente EAP il programma percepisce la presenza di una inclinazione e ti avverte con un apposito messaggio.
Dopo aver confermato l’operazione ed apportato le modifiche al vano, al ritorno in Pianta Standard il programma a seguito del ricalcolo dei muri tenta di riapplicare l’inclinazione e nel caso riesca ti avverte di ricontrollarla per essere certi che sia ancora quella desiderata.
Nel caso di soffitti inclinati molto complessi è possibile che Domus3D non riesca a mantenere l’inclinazione, di conseguenza, previo messaggio reimposta il soffitto piano ma mantiene comunque i rivestimenti a parete di modo che tu non perda tutte le informazioni.
Nel caso di multivani in cui l’inclinazione è presente solo su alcuni ambienti, nel caso in cui non vengono modificati in Editing Avanzato vengono mantenuti al passaggio in Pianta Standard.
TIPOLOGIE DI VISUALIZZAZIONE E MODALITÀ PER ENTRARE NEL COMANDO
Dalla finestra di planimetria hai a disposizione TRE tipologie di visualizzazione:

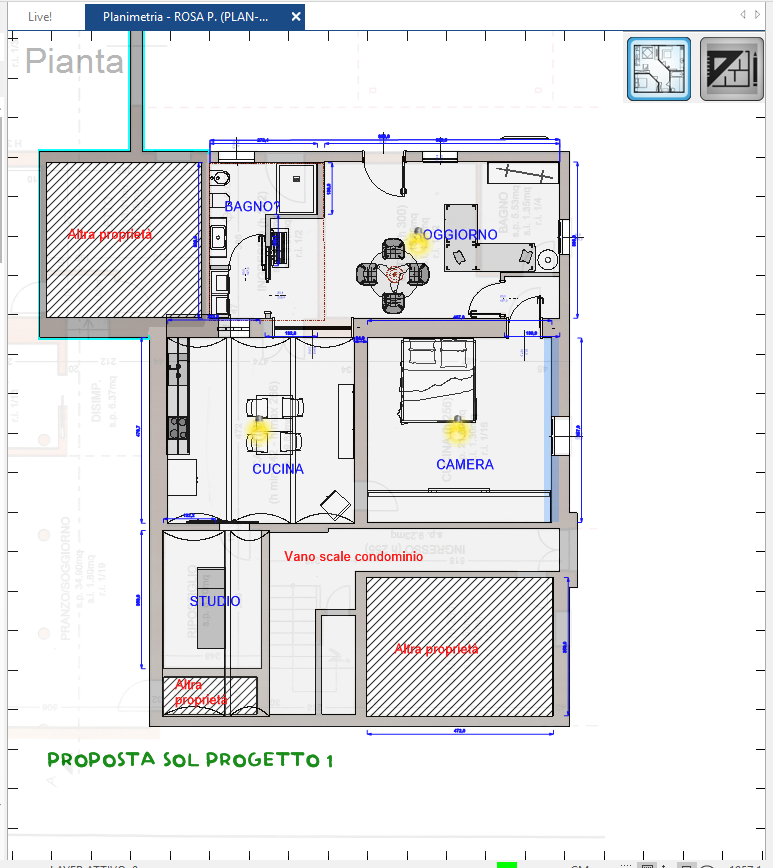

- La tradizionale vista “Pianta”, che già conosci dalle versioni precedenti, e che si avvia automaticamente con l'apertura di un progetto.

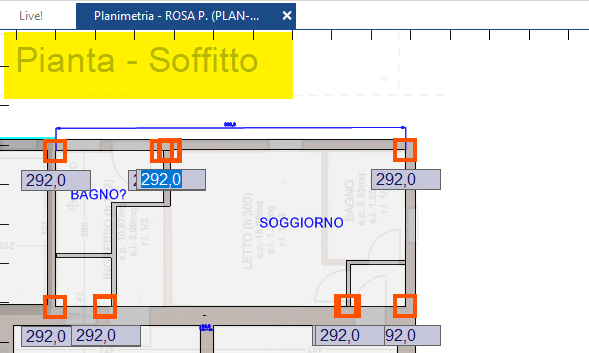

- La vista “Soffitto” alla quale accedere ogni qual volta intendi personalizzare le diverse altezze del soffitto inclinato: questa vista non contiene la rappresentazione degli arredi (che creerebbe confusione, dovendo operare a livello di soffitto/tetto). Clicca qui se voi approfondire.
- La vista “Editing Avanzato della Pianta” che ti permette di apportare le modifiche della planimetria in maniera più semplice, modificando i contorni dei vani già presenti o tracciando nuove linee per definire nuovi ambienti.

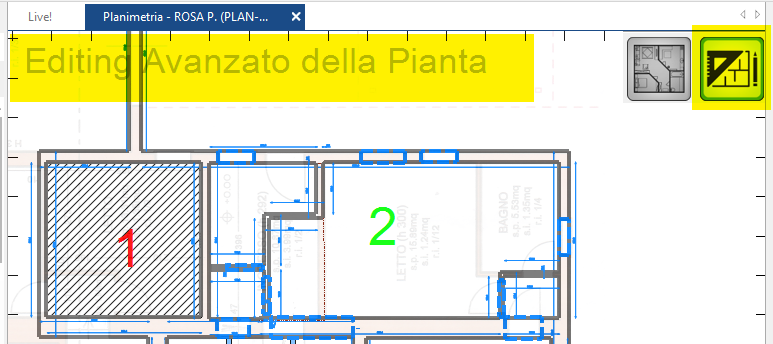

In alto a sinistra della finestra di planimetria, viene sempre indicata la tipologia di vista attiva corrente (Pianta / Soffitto / Editing Avanzato della Pianta), mentre in alto a destra è presente una toolbar con due pulsanti:

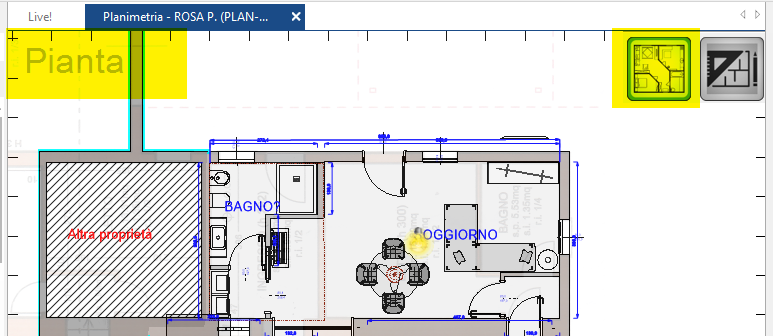

il pulsante di sinistra indica la Pianta standard, quello di destra l’Editing Avanzato della Pianta. L’icona evidenziata in azzurro indica la vista attualmente attiva.
