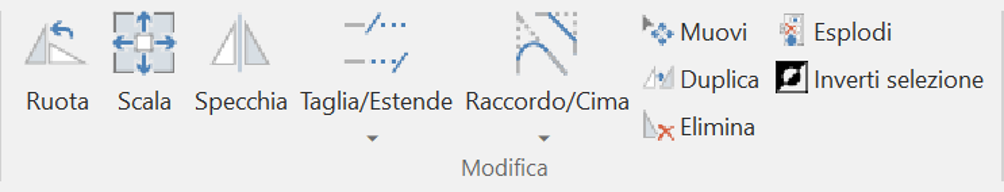

I comandi basilari che ti permettono di alterare la geometria e la posizione degli oggetti/arredi sono racchiusi all’interno della scheda CAD della barra multifunzione.
Una volta scelto il comando è necessario effettuare una selezione degli oggetti per poter indicare al programma su quali entità effettuare la modifica.
Vediamo nel dettaglio i vari comandi:
- RUOTA: ruota le entità attorno a un punto base specificato.
- SCALA: ingrandisce o rimpicciolisce gli oggetti rispetto a un punto base tramite un fattore numerico.
- SPECCHIA: crea una copia ribaltata degli oggetti rispetto a un asse di simmetria.
- TAGLIA: accorcia un'entità usando un'altra entità come limite. Questo comando è stato reso reso più intuitivo nella prima versione di DomuS3D 2026: nel momento in cui attivi il comando tutte le entità vengono definite come limiti e quindi è sufficiente che selezioni le entità da eliminare. Con il secondo rilascio di Domus3D 2026 è stata aggiunta la gestione delle entità sovrapposte. Se nel punto selezionato sono presenti due o più entità sovrapposte, il programma ti mostra un popup che ti permette di scegliere quale entità tagliare.
- ESTENDI: allunga un'entità fino ad incontrare un'altra entità di contorno. Questo comando era era disponibile solo per le linee. Con la versione DomuS3D 2026 R2 la sua funzionalità è stato esteso anche ai segmenti delle polilinee aperte. Mentre il comando è attivo ti vengono mostrate anche le proiezioni, utili per capire se l’estensione è corretta. Il comando è presente anche nel menu contestuale del segmento di una polilinea aperta.
- RACCORDO: modifica due linee con un arco di raggio definito o crea uno spigolo vivo. Questo comando era disponibile solo per le linee. Con la versione DomuS3D 2026 R2 la sua funzionalità è stata estesa anche alle polilinee aperte aggiungendo un entità ad arco che le congiunge; per le polilinee chiuse si comporta come per le linee. Se vengono selezionati due segmenti non raccordabili, il programma segnala che non è possibile raccordarli e rimane all’interno del comando, permettendo di riprovare con segmenti diversi.
- CIMA: crea uno smusso tra due linee non parallele.
- MUOVI: ti permette di spostare gli oggetti da un punto base a una posizione di destinazione.
- DUPLICA: ti consente di duplicare uno o più oggetti specificando un punto base e un punto di destinazione.
- ELIMINA: ti permette di rimuovere gli elementi grafici CAD. Dopo aver selezionato manualmente le entità da rimuovere con il cursore e premi Invio. In alternativa, puoi selezionare gli oggetti e premere il tasto Canc sulla tastiera.
- ESPLODI: questo comando separa o scompone le entità complesse quali polilinee in elementi geometrici primitivi (singole linee o archi) per modificarli singolarmente.

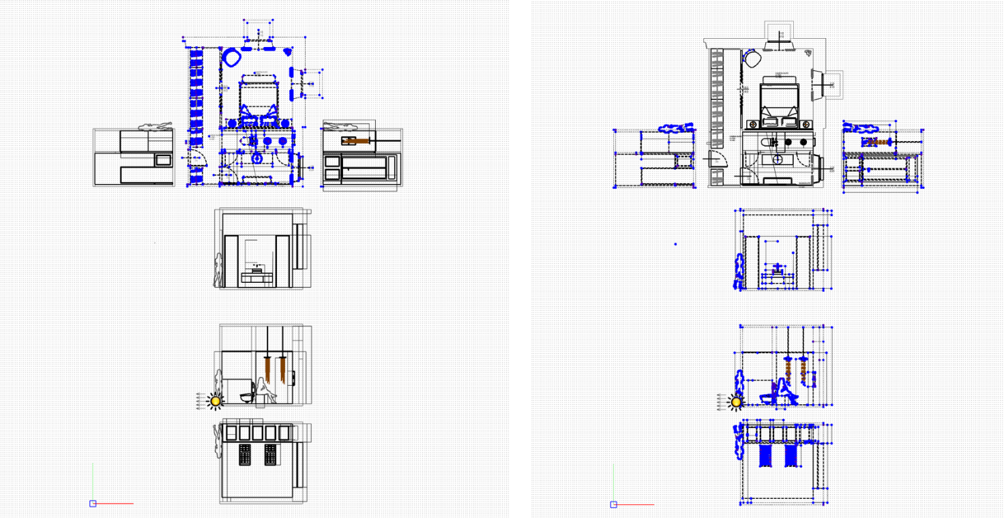

- INVERTI SELEZIONE: permette di selezionare tutte le entità 2D e gli arredi attualmente non selezionati e di deselezionare quelli attualmente selezionati (tutte le entità 2D e gli arredi che erano in precedenza fuori dalla selezione, in seguito al comando si troveranno all'interno e viceversa). Questo comando può essere utile quando in una planimetria complessa importata tramite file DXF o DWG è più facile individuare alcune entità da escludere dall’azione successiva, mentre risulterebbe più impegnativo individuare le entità sulle quali si intende agire.
Modifica delle entità CAD dal loro menù contestuale
Molti dei comandi visti in precedenza sono disponibili anche facendo tasto destro sull’entità CAD che si desidera modificare, ma nel menù contestuale di alcune entità possiamo trovare dei comandi aggiuntivi come l’Offset ma anche altri più specifici.

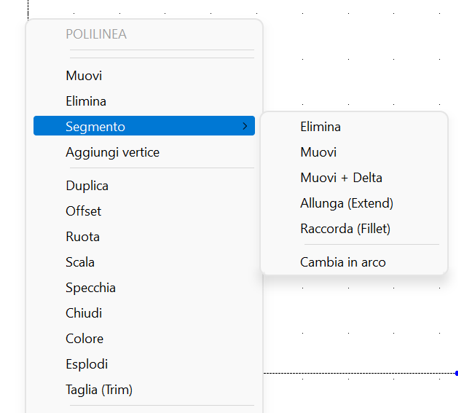

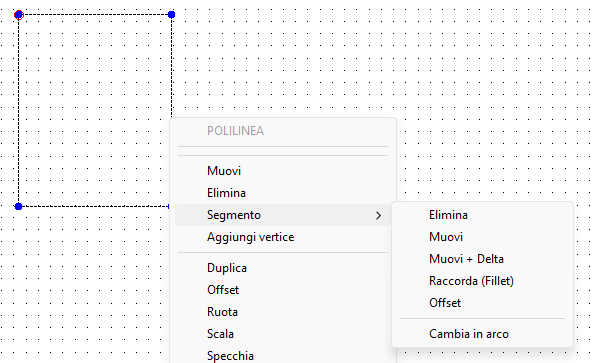

POLILINEA: Nel menù contestuale della polilinea possiamo trovare un gruppo di comandi sotto la voce segmento dove è possibile:
- Aggiungere un vertice al segmento selezionato per poter creare un secondo segmento da poter muovere.
- Eliminare/muovere solo un tratto della polilinea. Questo ti permette di modificare la forma o rivedere le dimensioni della polilinea stessa. Il movimento viene limitato all’interno della polilinea stessa, esattamente come avviene in Pianta Standard con i muri di un vano. Eliminando un segmento puoi invece cambiare completamente la forma del vano aggiungendo ulteriori segmenti che vadano a chiudere il profilo rimasto aperto.
SPIGOLO: Nel menù contestuale dello spigolo è possibile:
- Eliminare lo spigolo selezionato
- Stirare lo spigolo, spostandolo nel punto desiderato
- Allinearlo orizzontalmente o verticalmente ad un altro spigolo(presente solo sulle polilinee chiuse)
- Cambiare l’origine della polilinea indicata con un cerchio rosso (presente solo sulle polilinee chiuse)
ARCO: Nel menù contestuale dell’arco o dei segmenti a forma di arco è possibile cambiarne il raggio per modificarne la forma.
