E' possibile duplicare Arredi, Oggetti, Gruppi e Luci in serie, in modo tale da creare in modo semplice e veloce la copia multipla di oggetti. Questo comando è disponibile nella sola finestra Planimetria.
In questo modo potrai creare una sequenza di gradini, simulare una scala a chiocciola, replicare mensole ed oggetti, oppure creare una sequenza di luci, ecc…
Questo comando viene anche chiamato Array in alcuni software di modellazione 3D. In DomuS3D il comando è disponibile in una unica versione: Duplica in serie.
Duplica in serie ti consente di scegliere tra 3 diverse modalità di duplicazione:

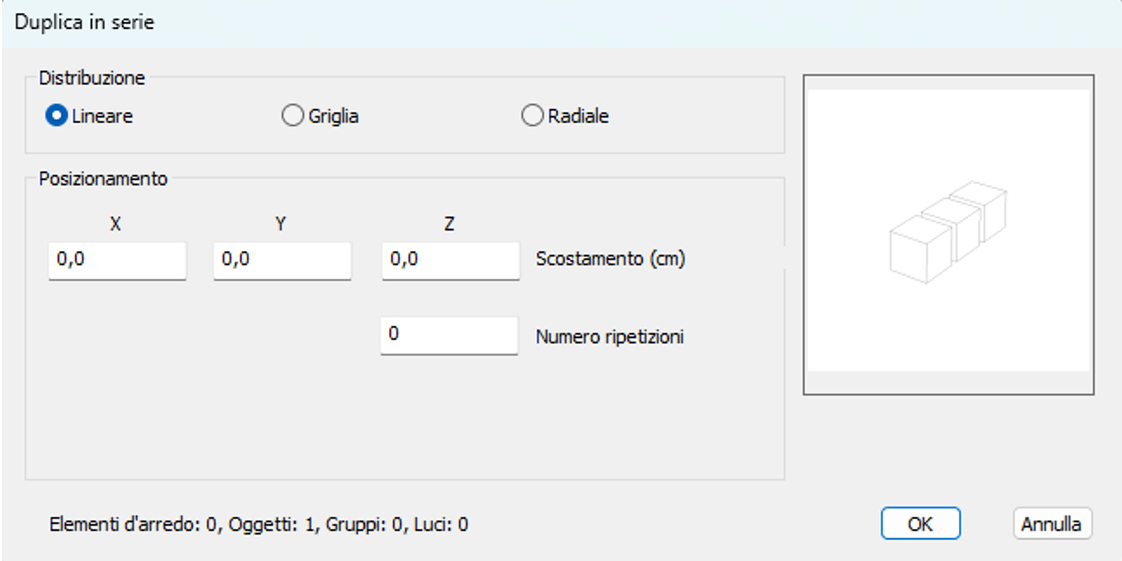

- Lineare: ti consente di creare una ripetizione lungo uno o tutti i 3 assi cartesiani.Nella finestra del comando Duplica in serie, puoi indicare la distanza tra un’istanza e l’altra sugli assi X e Y, e lo scostamento tra esse, rappresentato dall’asse Z. Infine nel campo Numero ripetizioni puoi specificare il numero di copie dell’istanza (includendo quella selezionata).
Durante la compilazione di questi campi, puoi osservare l’aggiornamento dell’anteprima dato dalle tue scelte. - Griglia: ti consente di creare una ripetizione lungo uno o tutti i 3 assi cartesiani, con la possibilità di sviluppare il duplicato dell’istanza come reticolo lungo gli assi X e/o Y.
Nella finestra del comando Duplica in serie, puoi indicare la distanza tra un’istanza e l’altra sugli assi X e Y, e lo scostamento tra esse, rappresentato dall’asse Z.
Infine troverai 3 campi riferiti al Numero ripetizioni, dove puoi specificare il numero di copie dell’istanza in direzione X, Y e Z (includendo quella selezionata).
Durante la compilazione di questi campi, puoi osservare l’aggiornamento dell’anteprima dato dalle tue scelte. - Radiale: ti consente di creare una ripetizione andando a specificare un punto di rotazione per gli elementi copiati nelle direzioni degli assi X, Y, Z.
Nella finestra del comando Duplica in serie, puoi indicare la distanza tra un’istanza e l’altra sugli assi X e Y, e lo scostamento tra esse, rappresentato dall’asse Z.
Nel campo Numero ripetizioni, puoi specificare il numero di copie dell’istanza in direzione Z (includendo quella selezionata).
Nel campo Ruota (deg) puoi inserire i gradi della rotazione che subiranno le istanze duplicate.
Infine cliccando sul tasto Seleziona il punto di rotazione puoi specificare il punto rispetto al quale le istanze duplicate ruoteranno.
Durante la compilazione di questi campi, puoi osservare l’aggiornamento dell’anteprima dato dalle tue scelte.
Al termine della compilazione della finestra Duplica in serie, se il risultato visibile in anteprima è quello desiderato, fai click sul pulsante OK per confermare la modifica.
Il comando Duplica in serie ti permette di agire su oggetti, arredi, gruppi e luci.
Nel caso delle luci, duplicandole nel modo precedentemente illustrato in questa guida, queste verranno inserite nello stesso gruppo.
Ciò ti permette di modificare le proprietà di una sola luce del gruppo, e vedere applicata la modifica a tutte le altre luci che appartengono allo stesso gruppo.
Questo articolo è valido per la versione 2024 e successive
