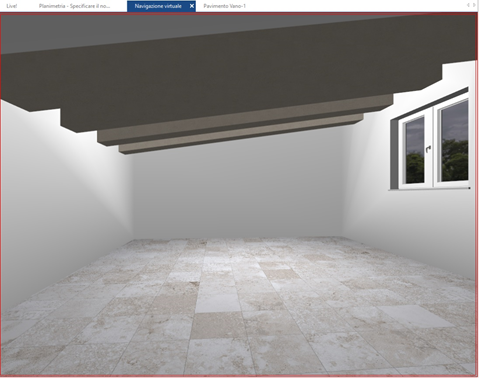

Per inserire le travi sul soffitto inclinato devo realizzarle come oggetti 3D.
Per la loro costruzione segui la procedura indicata qui sotto:

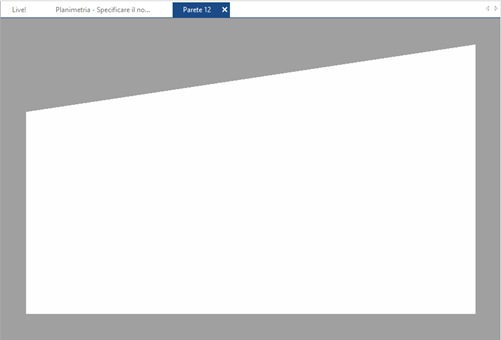

- Spostati nella vista 2d della parete mansardata

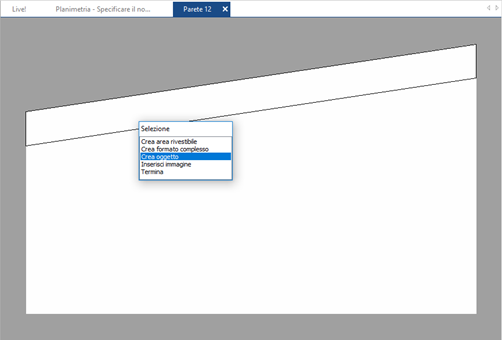

- Tramite i comandi CAD disegna il profilo della trave sulla parte superiore della parete utilizzando gli snap presenti. Per disegnare la linea obliqua fai click sul tasto (O) della tastiera per disabilitare la modalità ortogonale nel caso in cui sia attiva. Una volta disegnato un profilo chiuso selezionare il comando Crea oggetto e dalla maschera che compare indicare lo spessore della trave.
- Dopo aver disegnato la trave e applicato il materiale che si desidera (per maggiori dettagli fare riferimento a questo link) è possibile duplicarla e posizionare le varie copie dalla vista planimetria.
Questo articolo è valido per la versione 2017 e successive
