Come realizzare pareti curve

Vi sono diversi modi per disegnare pareti curve all’interno di DomuS3D, ad esempio utilizzando le primitive CAD disponibili quali archi, spline, polilinee con tratti curvilinee, ecc. (per i dettagli consultare il seguente articolo).

Fra le varie possibilità vi è anche quella di convertire una parete lineare in parete curva, selezionando con il tasto destro del mouse il muro che si intende trasformare da lineare in curvilineo e cliccando sul comando Parete Curva -> Cambia in arco -> Esterno o Interno presente nel menu contestuale.

In questo modo il programma trasforma la parete lineare in parete curva, ed il diametro di curvatura di default è pari (dimensione permettendo) alla lunghezza della parete stessa.

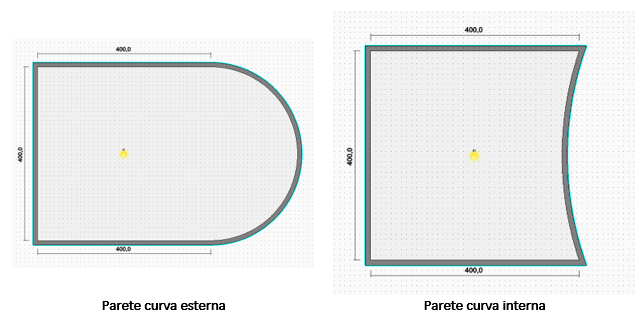

A seconda del tipo di arco (interno oppure esterno) il risultato finale è differente.

Questo articolo è valido per la versione 2019 e successive
