Per disegnare una planimetria che includa pareti curve, hai a disposizione due opzioni:
-
Comando Nuovo Muro, se stai creando una nuova planimetria;
- Comando Polilinea nel menu CAD della Ribbon.
1. Comando NUOVO MURO:

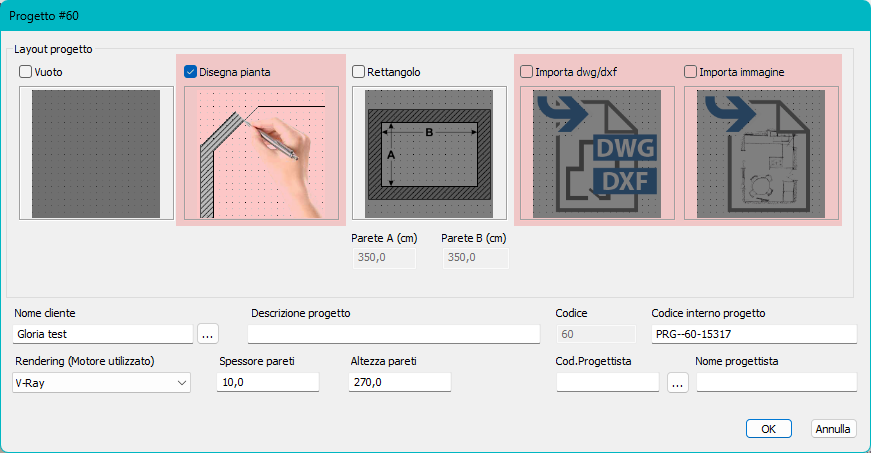

- Se hai a disposizione un file immagine oppure un file dwg/dxf della tua pianta da poter importare e ricalcare, seleziona una delle opzioni presenti nella maschera, altrimenti procedi con l'opzione Disegna Pianta a mano libera e premi OK.

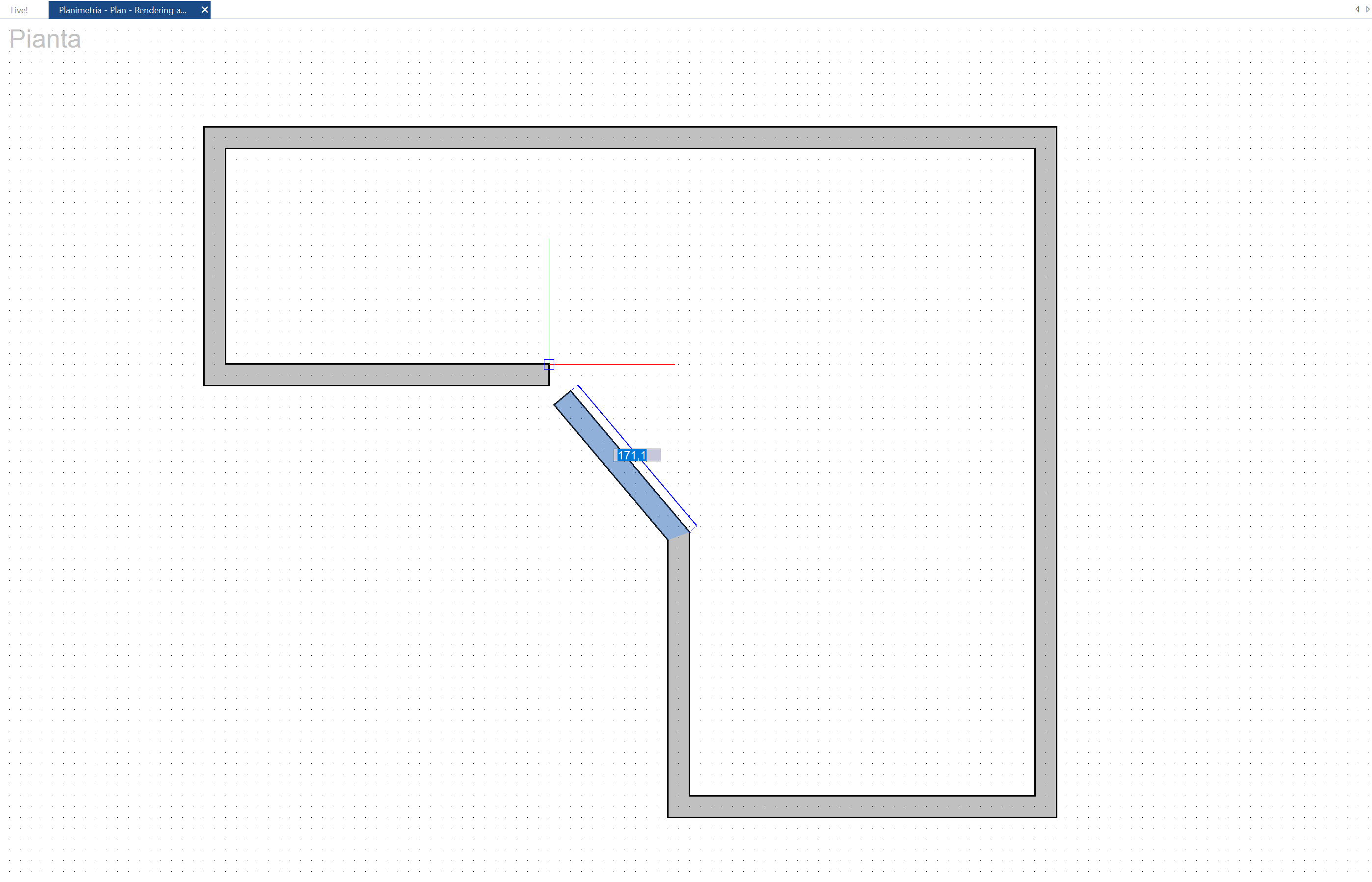

- All'apertura del progetto il comando Nuovo muro è già attivo e quindi puoi disegnare i muri del tuo vano in maniera lineare (traccia anche la parete che dovrebbe essere curva). Ricordati di disegnare il vano sempre in senso orario.
- Chiudi il vano cliccando sul punto iniziale o selezionando il comando Chiudi vano presente nel menu contestuale.

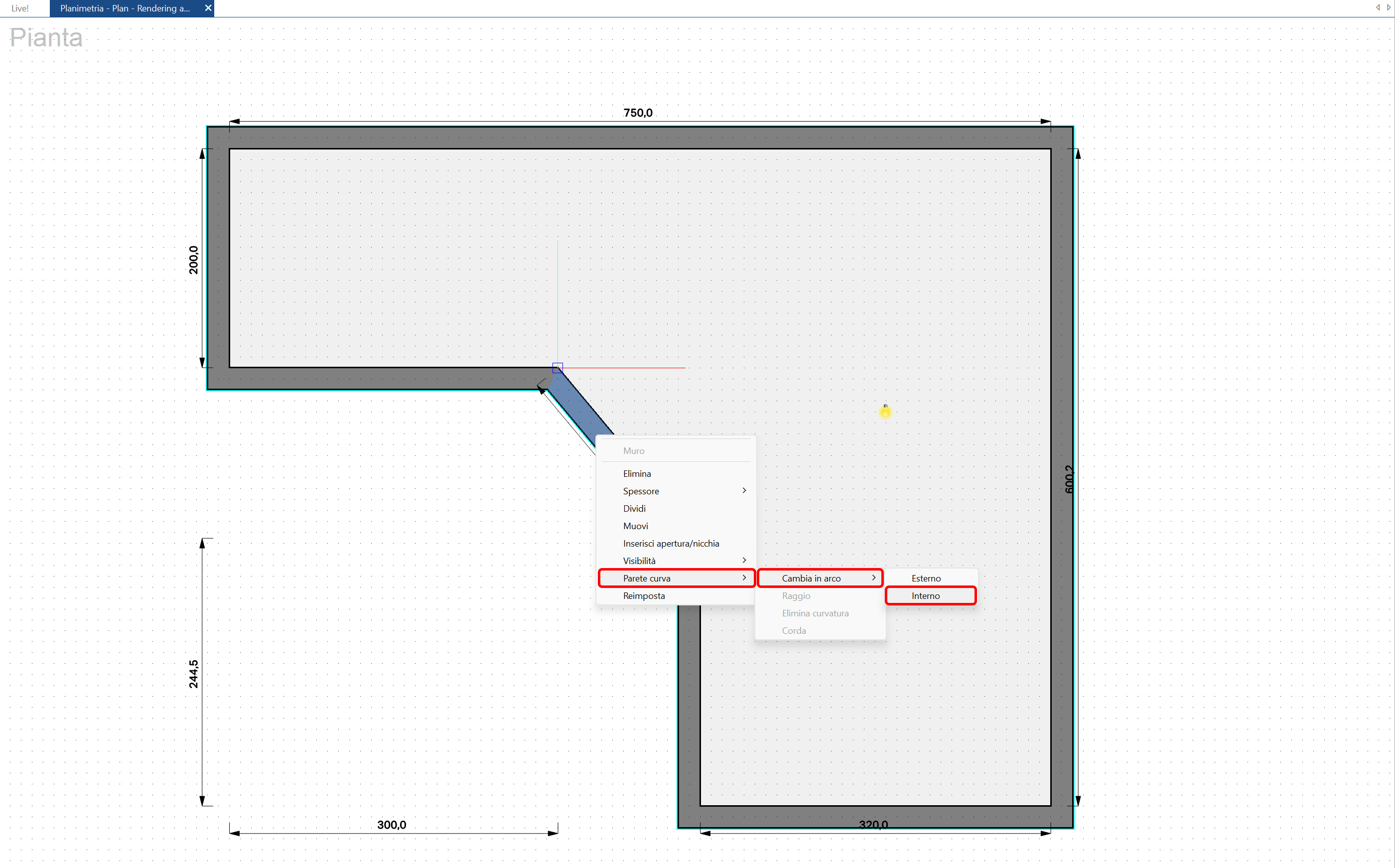

- Una volta chiuso il vano, fai clic destro sulla parete che vuoi diventi curva. Seleziona l'opzione Parete curva > Cambia in arco > Interno/Esterno a seconda del lato verso cui vuoi venga disegnata la curva (per maggiori informazioni consulta questo articolo).

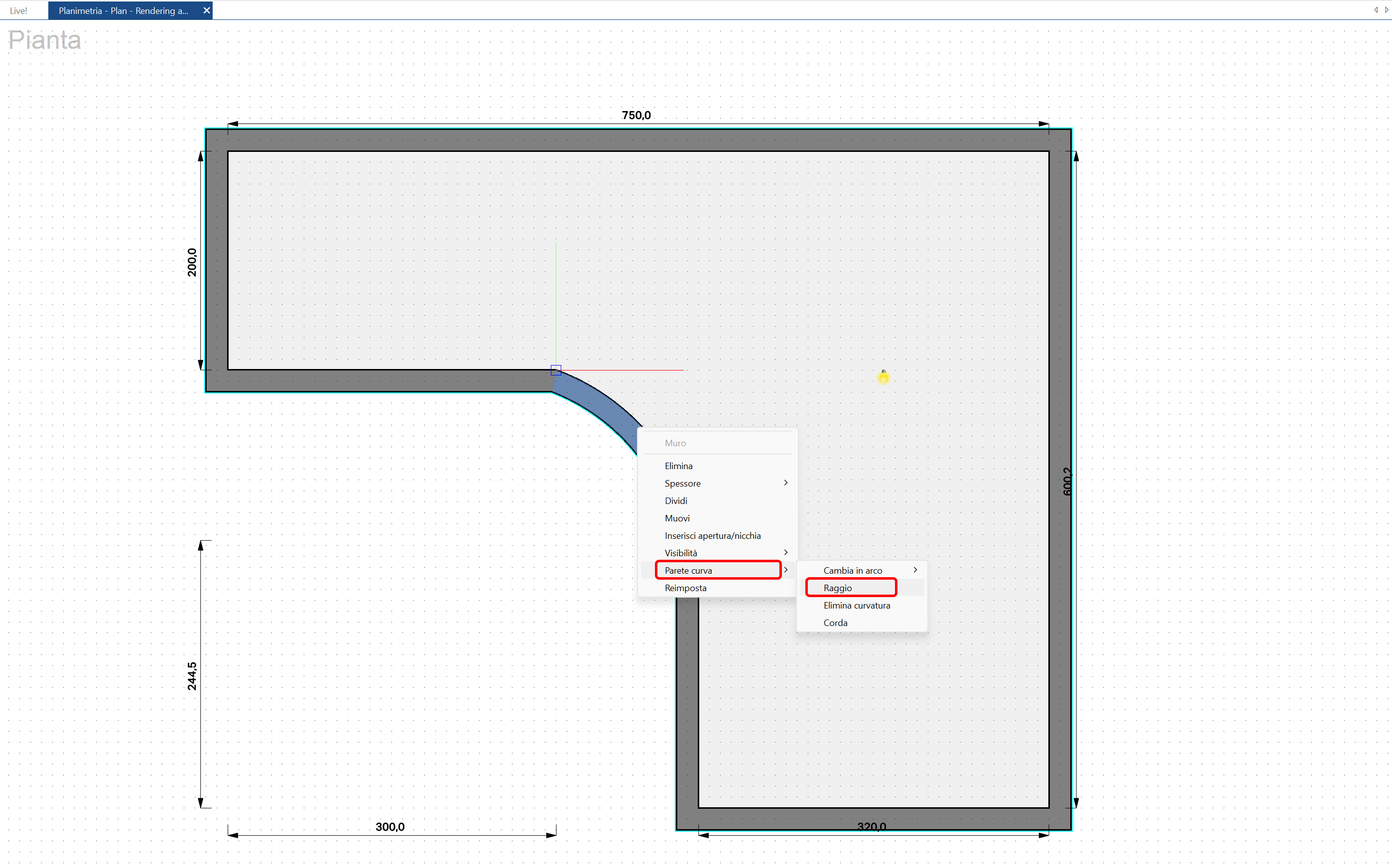

- Nel caso in cui hai bisogno di modificare il raggio di curvatura fai clic destro sulla parete e seleziona l'opzione Parete curva > Raggio e inserisci la dimensione che ritieni opportuna. Conferma il tutto dando invio da tastiera. Per maggiori informazioni consulta questo articolo.
2. Utilizzare il comando POLILINEA:
- All'interno dell'area di lavoro vuota del progetto, seleziona il comando Polilinea della sezione CAD della ribbon.

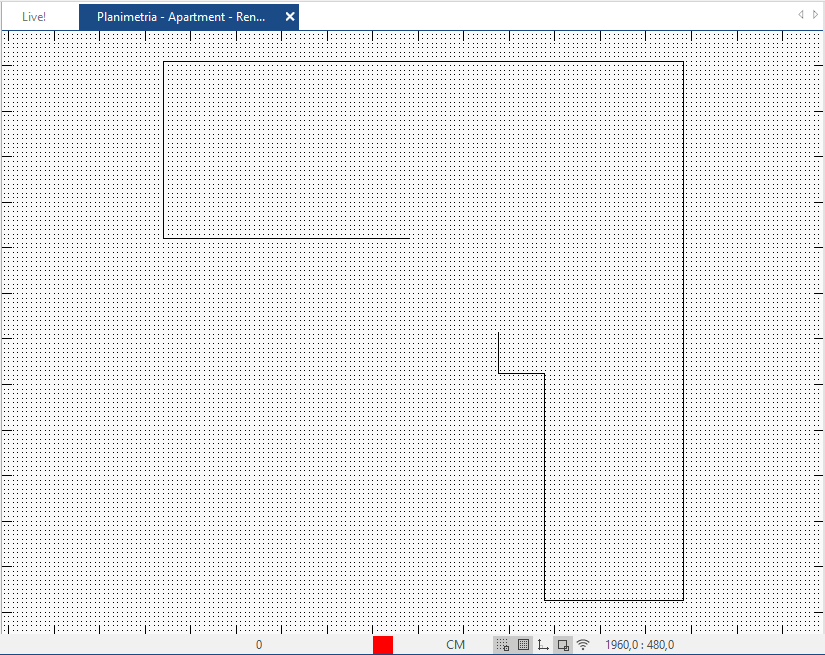

- Inizia disegnando le pareti lineari della planimetria, lasciando per ultima la parte dove vuoi disegnare la parete curva.
- Per disegnare la parete curva che chiude il vano, clicca sul pulsante Arco nel menu CAD e seleziona l'opzione Punto-Punto-Raggio.
-
-
- Assicurati che l'opzione Ortho sia disattivata (puoi attivarla o disattivarla premendo il tasto O da tastiera).

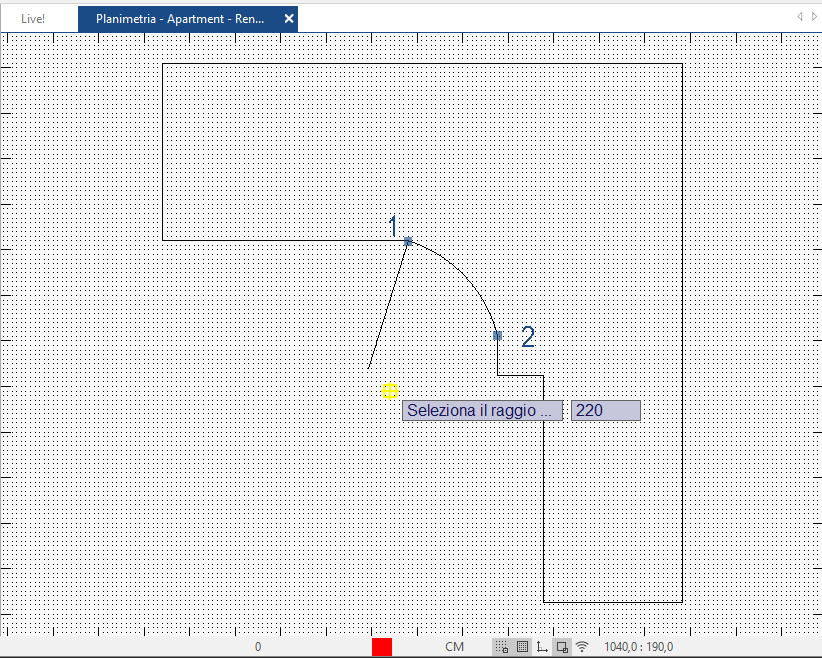

- Clicca sui due punti estremi dell'arco e specifica il raggio di curvatura. Termina il comando premendo INVIO per confermare.
-
- Una volta completato il tracciamento del profilo del vano, passa alla fase di creazione del vano utilizzando le entità geometriche tracciate.
- Seleziona il comando Vano da selezione presente nella scheda CAD della ribbon.

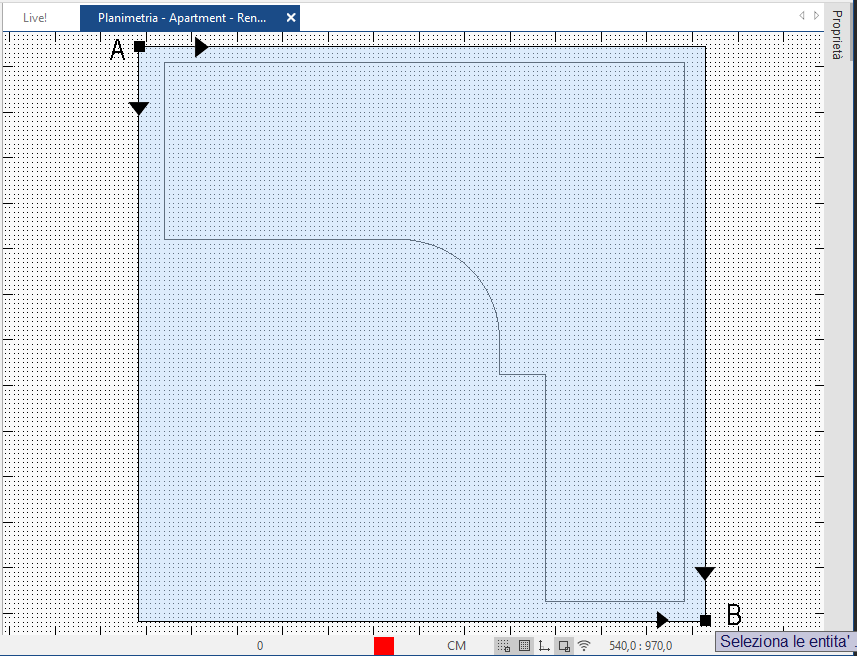

- Usa la selezione multipla per includere tutte le entità geometriche nell'area di selezione. Ad esempio, clicca sul punto A e, mantenendo premuto il tasto sinistro del mouse, spostati al punto B, quindi rilascia il tasto per completare la selezione.

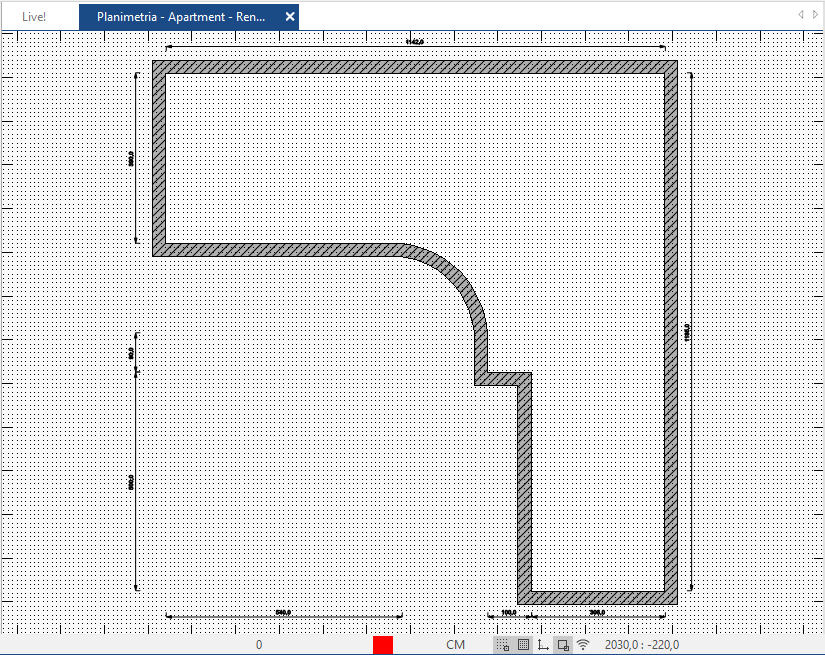

- Dopo aver effettuato tutte le selezioni necessarie, chiudi il comando di creazione del vano premendo INVIO da tastiera. Se tutte le entità selezionate delineano un'area chiusa, il vano verrà generato automaticamente, includendo lo spessore delle pareti (il programma in automatico considera lo spessore predefinito a lato nuovo progetto).
Questo articolo è valido per la versione 2021 e successive.
