Nel momento in cui devi disegnare un muro fuori squadro a seconda delle informazioni che possiedi puoi agire in maniera differente:
- se conosci l'angolo leggi questo articolo
- se conosci le diagonali interne del vano leggi questo articolo
- se conosci la diagonale a 1 metro continua a leggere

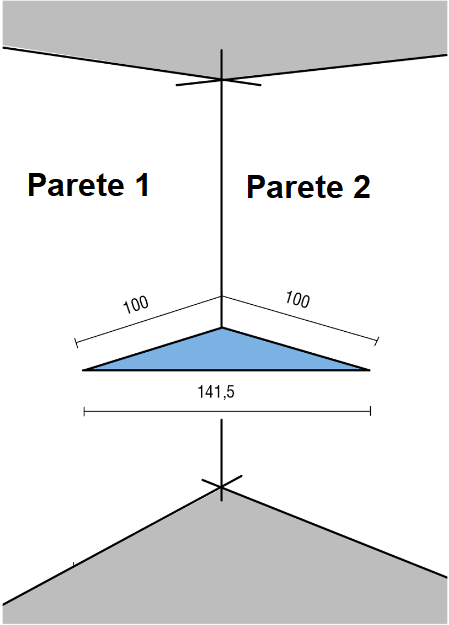

Nel caso in cui devi disegnare un angolo fuori squadro (cioè un angolo la cui misura è maggiore di 90° - angolo ottuso- oppure minor di 90° - angolo acuto) ma conosci la diagonale a 1 metro puoi immettere tali informazioni per disegnare in maniera corretta la planimetria. La diagonale ad 1 metro si ottiene misurando la distanza tra due punti posti ad 1 metro di distanza, uno sulla parete precedente, uno sulla parete nuova che si sta disegnando. Vedi immagine seguente.
Con il comando attivo Nuovo muro, clicca con il pulsante destro del mouse e dal menu contestuale attiva il comando Diagonale 1 metro. Dalla maschera che compare inserisci la misura della diagonale su 1 metro e riporta poi la lunghezza della parete. Puoi indicare anche il tipo di rotazione (oraria o anti-oraria).
Il programma, dopo aver effettuato un controllo sulla validità dei valori immessi, disegna il muro corrispondente.
Questo articolo è valido per la versione 2019 e successive
