Nel momento in cui devi disegnare un muro fuori squadro a seconda delle informazioni che possiedi puoi agire in maniera differente:
- se conosci l'angolo leggi questo articolo
- se conosci la diagonale a 1 metro leggi questo articolo
- se conosci le diagonali interne del vano continua a leggere

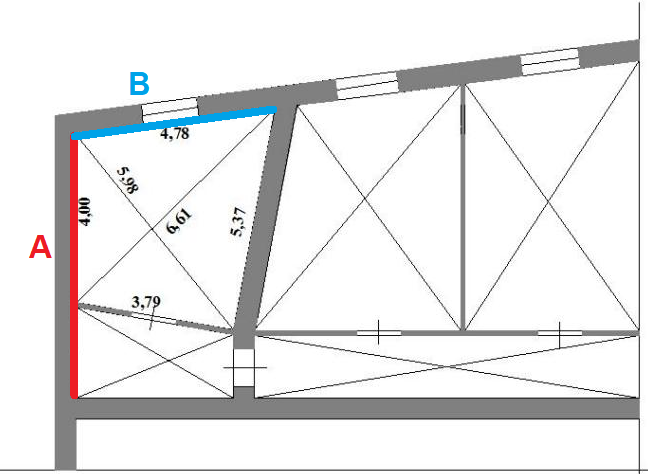

Considera la seguente planimetria (le unità di misura qui riportate sono in metri).
In questo caso conosci le diagonali interne e la lunghezza della parete. Per costruire quindi questa planimetria dopo aver disegnato la prima parete verticale di sinistra tramite il comando Nuovo Muro, clicca il pulsante destro del mouse e dal menu contestuale attiva il comando Imposta diagonale
Indica la lunghezza della diagonale (campo "Distanza dal punto precedente") e la lunghezza della parete che vuoi disegnare (campo "Lunghezza parete").
Se ad esempio, dopo aver disegnato la parete A vuoi disegnare la parete B, con il comando Nuovo Muro ancora attivo, clicca il pulsante destro del mouse e attiva il comando Imposta Diagonale.
Nella maschera che compare quindi riporta come diagonale la misura 6,61 (è la diagonale che collega la parete A e la parete B), mentre la lunghezza della parete B da indicare è 4,78.
Questo articolo è valido per la versione 2019 e successive
