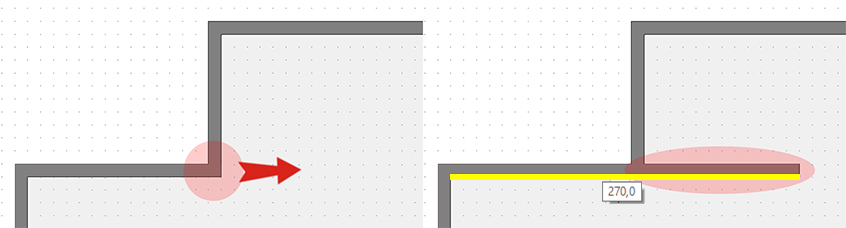

Qualora tu voglia creare un muro interno a partire da uno spigolo del vano, per ottenere una parete interna unica (come nella immagine sottostante) ti consiglio di ricorrere alla modellazione della parete.
Attenzione: una volta modellata la parete, non è più possibile spostare il muro interno. Per poterlo rendere nuovamente spostabile bisogna ricorrere al comando Reimposta su uno dei due muri al fine di azzerare tutte le modifiche effettuate.

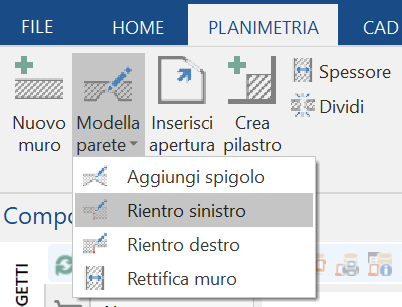

Dopo aver disegnato il vano esterno, per tracciare il muro interno che dall'angolo si estende fino all'interno del vano, utilizza il comando Modella parete -> Rientro sinistro/destro presente nella sezione PLANIMETRIA della barra multifunzione.

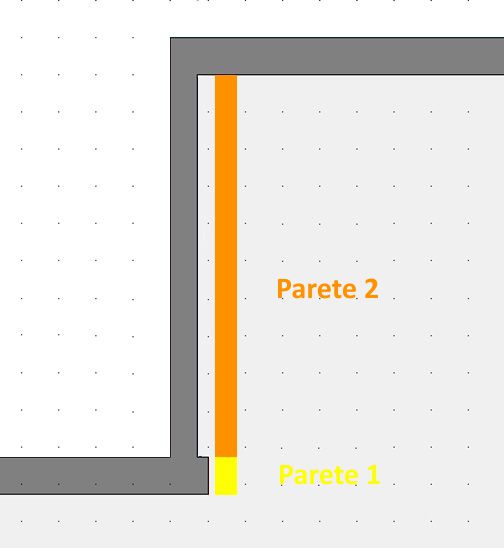

Questo comando si applica sulla parete verticale, con l'intenzione di spezzare il muro isolandolo (parte arancione) dalla porzione che rappresenta lo spessore del muro che dovrà essere allungato (parte gialla). Vedi immagine seguente.

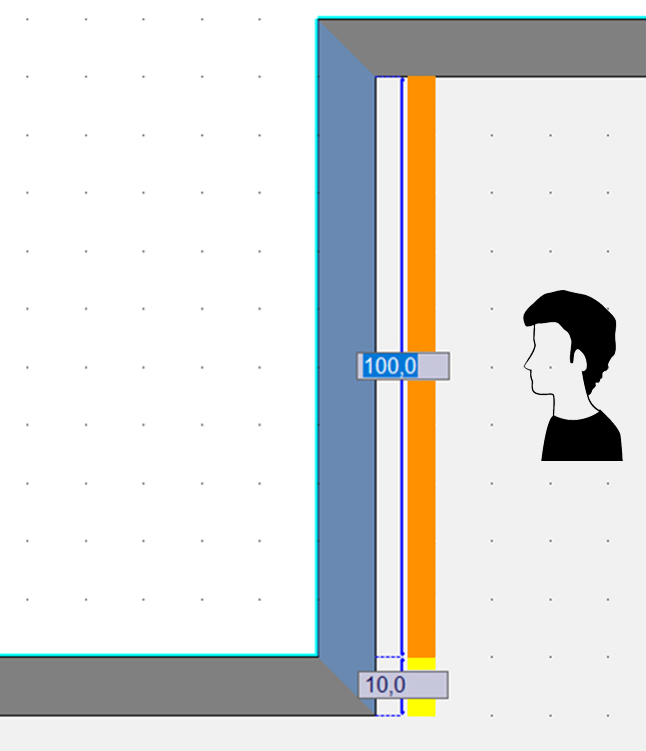

Una volta attivato il comando, specifica la posizione del rientro sul muro interessato e riporta negli appositi campi il valore di partenza, pari cioè allo spessore del muro che si vuole inserire/allungare, come puoi notare dall'immagine.
A seconda del rientro selezionato, DomuS3D divide la parete nel vertice indicato e il programma permette di modificare il lato indicato dal comando scelto (quindi se hai selezionato Rientro sinistro puoi modificare la Parete 1 - gialla , mentre se hai selezionato Rientro destro puoi modificare la parete 2 - arancione). Nel caso in cui non fosse così puoi switchare il lato destro/sinistro mentre il comando è attivo cliccando il pulsante destro del mouse e selezionando il comando Cambia lato dal menu contestuale.

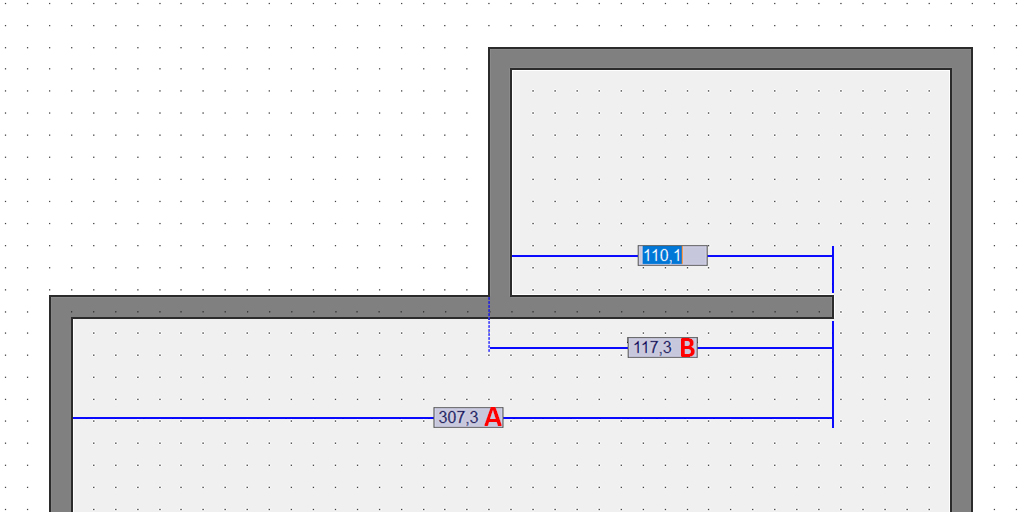

Puoi quindi estendere la parete all'interno del vano indicando le lunghezze desiderate. Il programma permette di indicare, a seconda dell’informazione in proprio possesso:
- la lunghezza della parete totale (quota A)
- la lunghezza del solo muro interno (quota B)

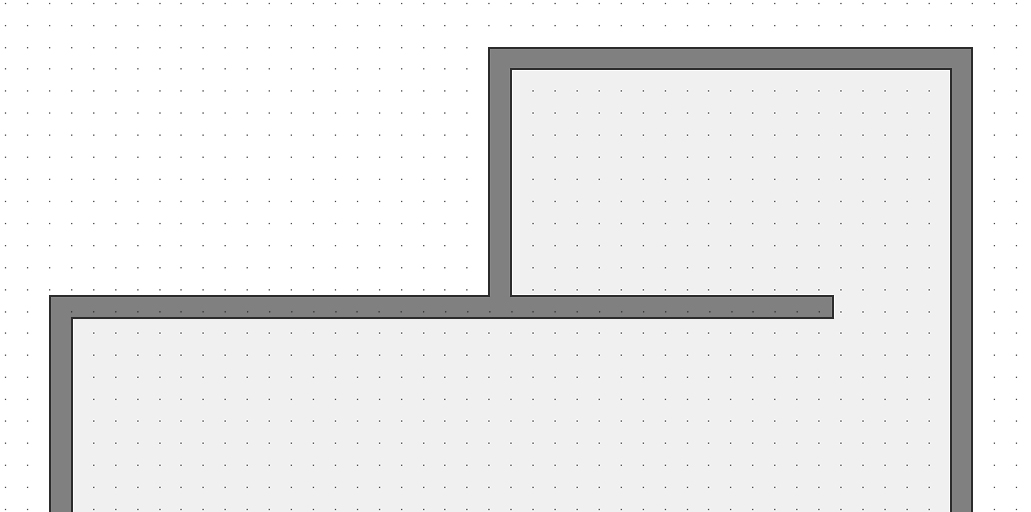

Al termine della procedura il risultato è il seguente:
Questo articolo è valido per la versione 2020 e successive
