Nel momento in cui vuoi costruire un vano partendo da un file dwg/dxf importato, questi sono i passaggi da eseguire:
- Crea un nuovo progetto, scegli importa Dwg/Dxf, seleziona il file e conferma con OK
- Si apre una finestra con sfondo nero, conferma con OK senza modificare nulla
- Clicca "Ho capito" sul POP-UP che spiega brevemente i Layer
- Controlla/modifica il fattore di scala. Se necessario: click DX -> Applica scala -> "Seleziona la linea di riferimento". Conferma
- Eventualmente esplodi la pianta per eliminare entità CAD non necessarie.
- Cambia l'origine del disegno.
- Se hai esploso la pianta, riporta tutto su di un Layer unico e BLOCCALO
- Disegna il progetto con "Ricalca vani" o "Nuovo muro" o sfruttando l'intelligenza artificiale.
Crea un nuovo progetto, scegli importa Dwg/Dxf, seleziona il file e conferma con OK.
Il modulo che consente di importare un file in formato DXF/DWG è stato rinnovato, permettendo ora di poter lavorare con versioni aggiornate di tale formato. Per importare questi file puoi farlo nella finestra di planimetria già aperta andando in alto in File->Importa/Esporta ->Importa planimetria DWG/DXF,

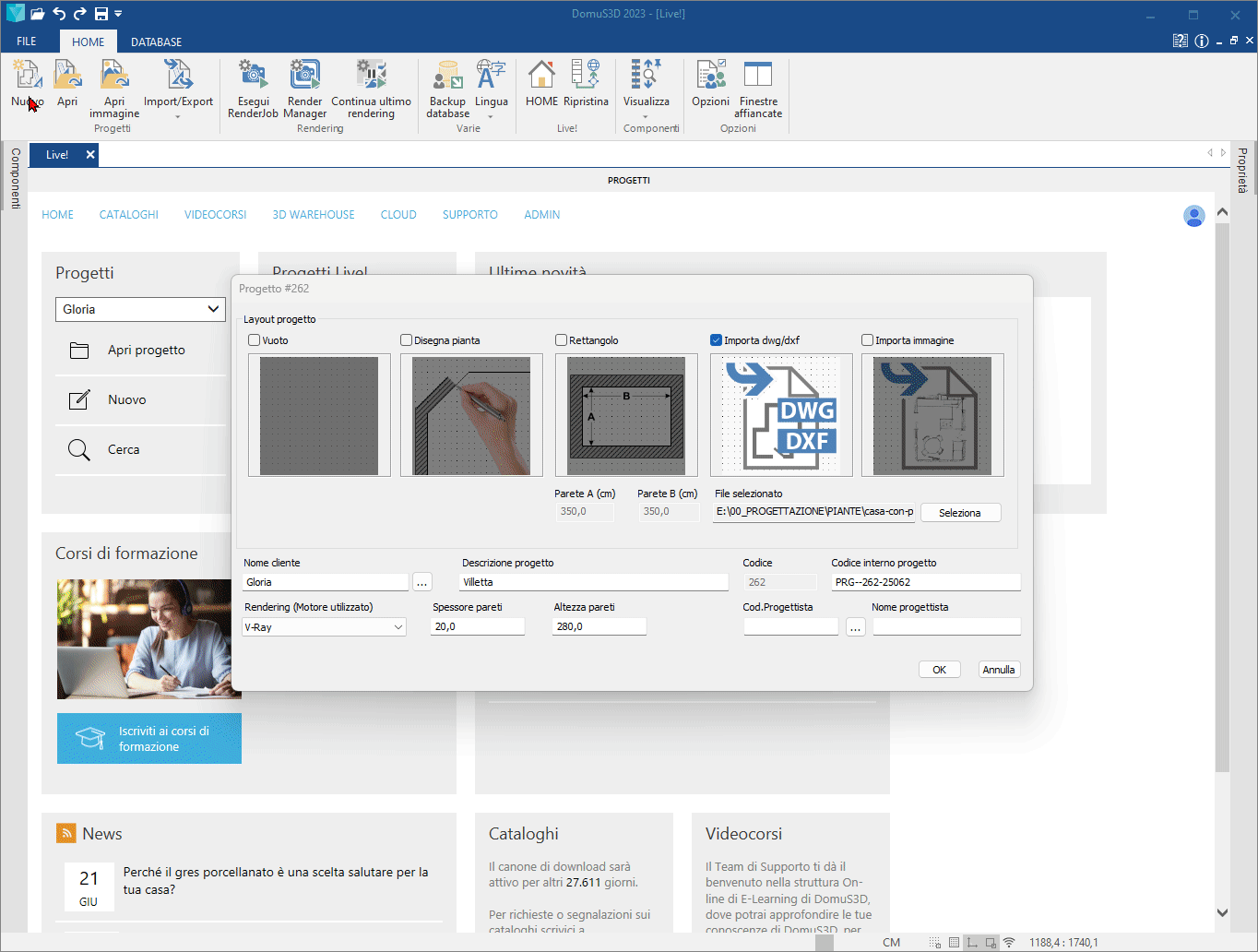

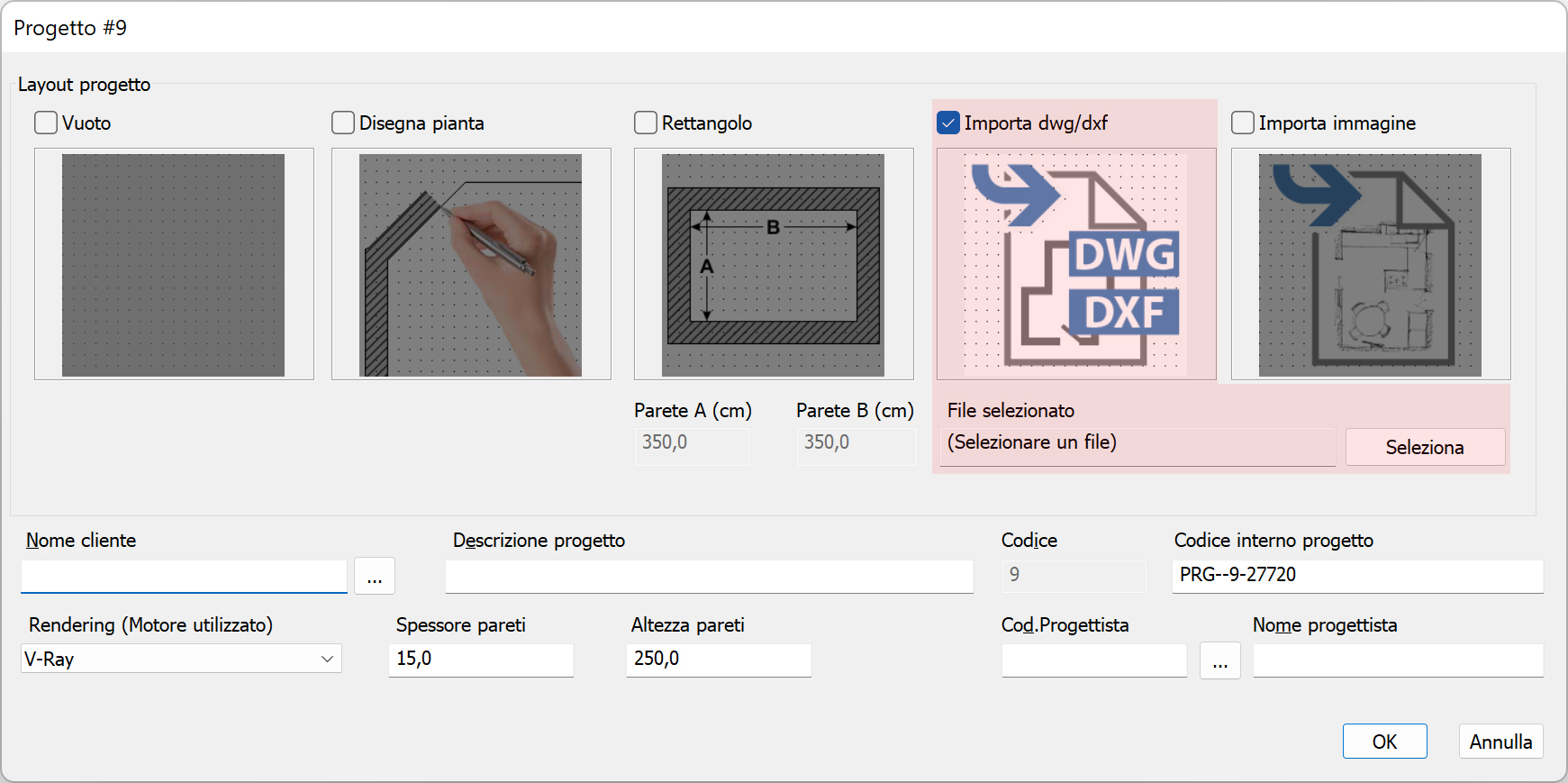

oppure creando un nuovo progetto tramite il pulsante Nuovo -> Importa dwg/dxf, poi nella stessa finestra è possibile selezionare il file DWG\DXF da importare, cliccando sul bottone Seleziona. Vedi immagine seguente.
Si apre una finestra con sfondo nero, conferma con OK senza modificare nulla.
Dopo aver importato il file DWG\DXF, si aprirà automaticamente la finestra di planimetria vuota (attendere qualche istante senza cliccare nulla fino all'apertura della finestra con sfondo nero) e comparirà la maschera per impostare l'unità di misura del file CAD, come si vede nella prossima immagine:
In questa maschera viene visualizzata la dimensione del progetto importato, in larghezza e in profondità. Se le misure sono corrette confermare il tutto cliccando sul pulsante OK, altrimenti modificare l'unità di misura dal menù a tendina se necessario.
Clicca "Ho capito" sul POP-UP che spiega brevemente i Layer
Confermata la dimensione del progetto nel passaggio precedente, compare un apposito messaggio informativo POP-UP (con la possibilità di inibirlo per le volte successive, quando il concetto è chiaro ed acquisito), in cui ti viene indicato che il file DWG\DXF è stato associato ad un layer dedicato "CAD importati" permettendoti così una migliore gestione all’interno dell’area di lavoro: infatti, quando gli elementi grafici del file importato non ti dovessero più servire, puoi semplicemente nascondere il layer che li contiene.
Infatti se dalla scheda CAD della barra multifunzione selezioni il comando Gestione Layer potrai verificare quanto descritto sopra (per maggiori informazioni leggi il seguente articolo).
Controlla/modifica il fattore di scala. Se necessario: click DX -> Applica scala -> "Seleziona la linea di riferimento".Conferma.

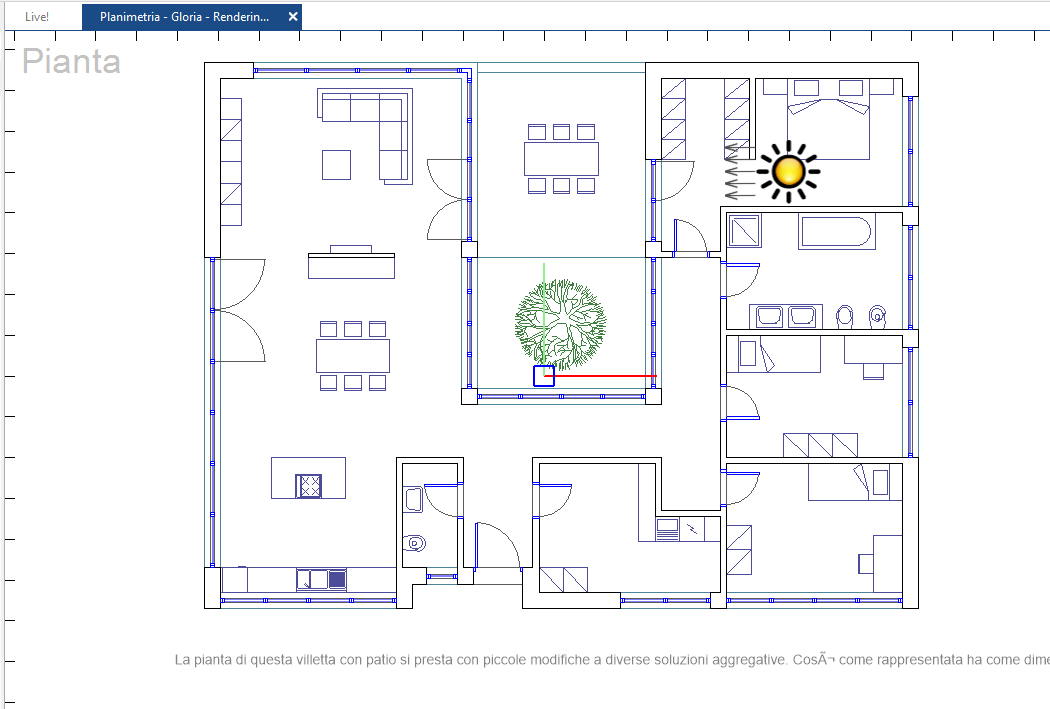

A questo punto hai la finestra di planimetria aperta con la pianta CAD importata

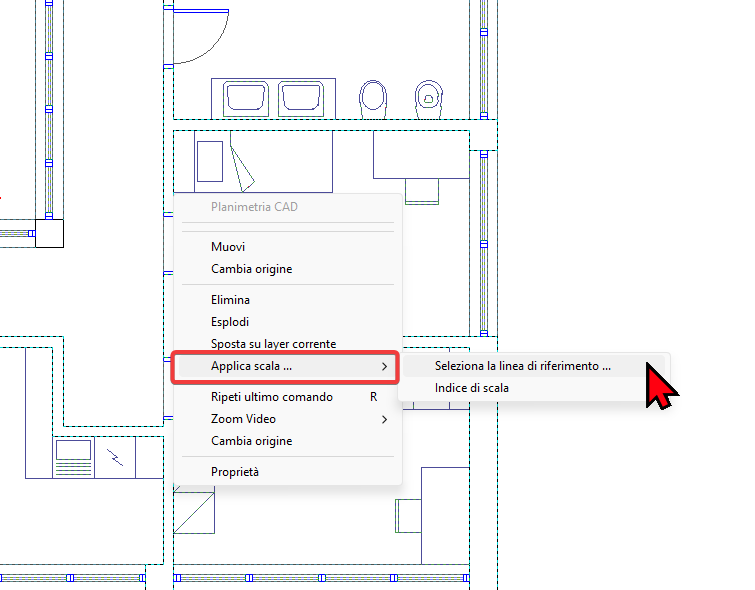

Ora è necessario controllare il fattore di scala del progetto, e modificarlo se necessario. Fai click destro sul disegno CAD, seleziona dal menu contestuale il comando Applica scala -> Seleziona la linea di riferimento...
Seleziona una linea del disegno del quale si conosce la misura reale corretta (ad esempio quella di un infisso) e inserisci il valore corretto.
Il disegno si adatterà in base alla misura inserita. Se necessario puoi fare un ulteriore controllo delle misure con l'aiuto dello strumento Quota o Info distanza situati rispettivamente nella scheda CAD e STRUMENTI della barra multifunzione in alto.
Eventualmente esplodi la pianta per eliminare entità CAD non necessarie.
Ora puoi procedere, se necessario, all'eliminazione delle parti superflue (ad esempio se dobbiamo sviluppare solo il bagno di un intero appartamento oppure se è presente molta vegetazione, è consigliato eliminare tutto il resto per non appesantire il progetto).

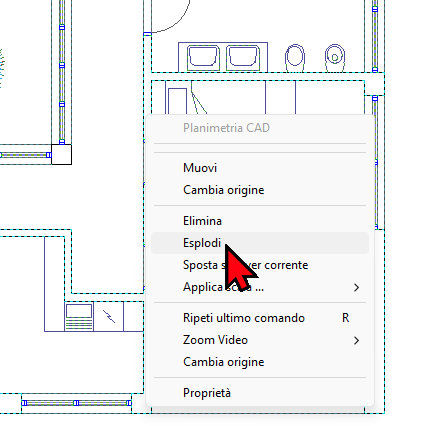

La pianta importata, in questa fase, è ancora un "blocco unico" e per poter gestire singolarmente tutte le sue entità, devi quindi esplodere il disegno. Sempre facendo click destro su quest'ultimo, seleziona il comando Esplodi.

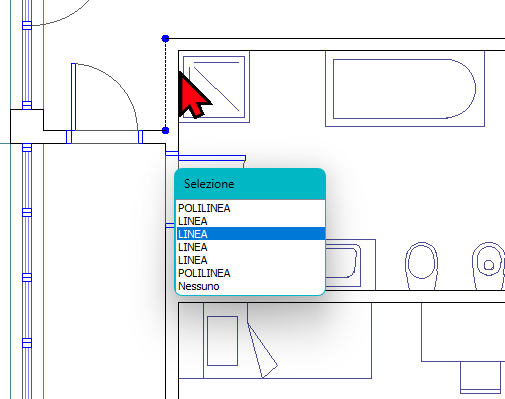

Ora facendo nuovamente qualche click, noterai nella finestra di selezione le entità CAD singole (es. Linea, Polilinea ecc.) e anche nella maschera di GESTIONE LAYER sono presenti nuovi Layer (creati nel programma di partenza ed importati e riconosciuti da DomuS3D).
Per eliminare più elementi con pochi click esegui una seleziona multipla con il mouse (per maggiori informazioni consulta questo articolo). Fai un click sinistro del mouse in un punto esterno alla planimetria e tenendolo premuto trascina il cursore fino a creare una finestra che racchiude all'interno gli elementi che desideri eliminare. Rilascia il pulsante del mouse e clicca il tasto CANC della tastiera.

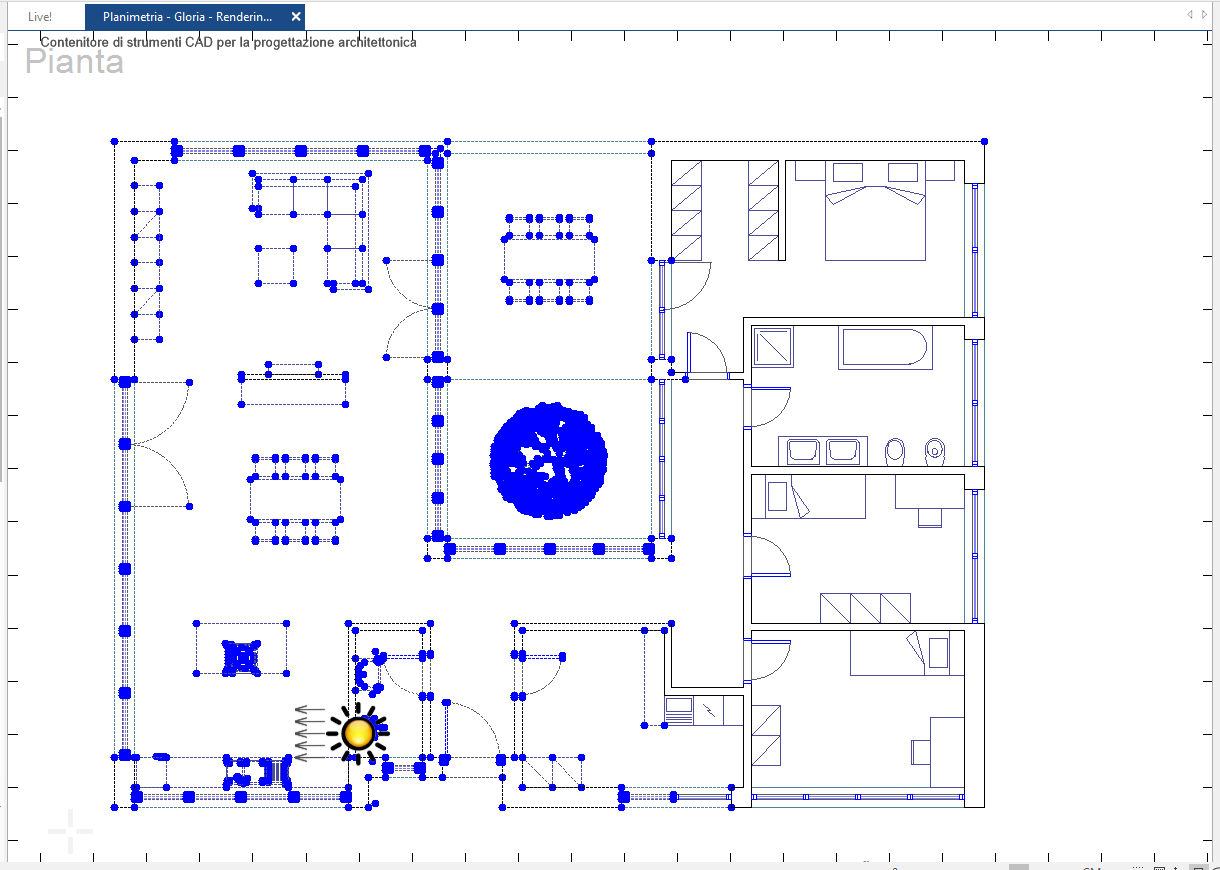

Il risultato sarà più ordinato e il file più leggero.
Cambia l'origine del disegno.

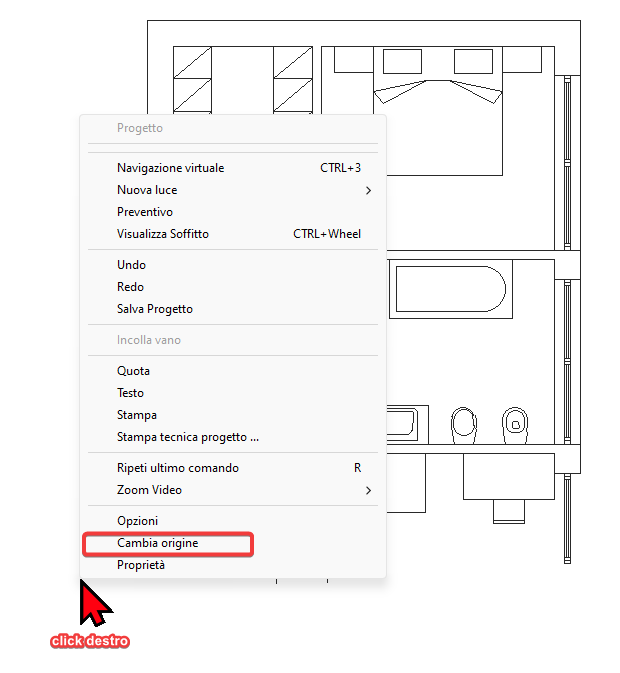

Il comando Cambia origine ti consente di spostare il DWG/DXF in un altro punto di coordinate (X,Y): click destro in un punto qualsiasi della pianta dal menu contestuale seleziona il comando Cambia origine e seleziona un punto del disegno con click sinistro (ad esempio lo spigolo in basso a sinistra di una stanza)
Vedrai comparire un sistema di assi cartesiani nel punto specificato per evidenziare l’origine (eventualmente puoi nascondere l'origine tramite la finestra OPZIONI -> Planimetria -> Mostra assi cartesiani).
Se hai esploso la pianta, riporta tutto su di un Layer unico e BLOCCALO
Dopo aver esploso la pianta, ti consigliamo di raggruppare tutte le entità nel layer di partenza "Cad importati", così da evitare che siano di intralcio durante le fasi successive di disegno.

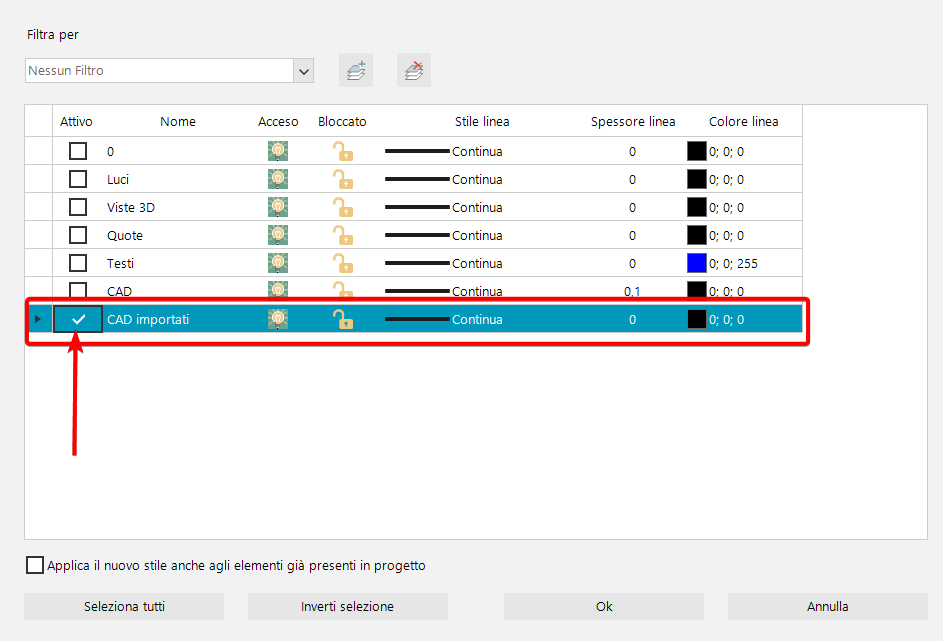

per fare questo ci sono diversi metodi, vediamo il primo: prima di tutto è necessario attivare il layer citato poc'anzi da Ribbon CAD -> Gestione Layer -> cercarlo nell'elenco e impostarlo come "Layer corrente" con un click sinistro sull'icona del quadratino a fianco al nome. Il layer reso corrente viene contrassegnato con un segno di spunta.
Ora che è attivo il Layer desiderato, conferma e chiudi questa finestra.

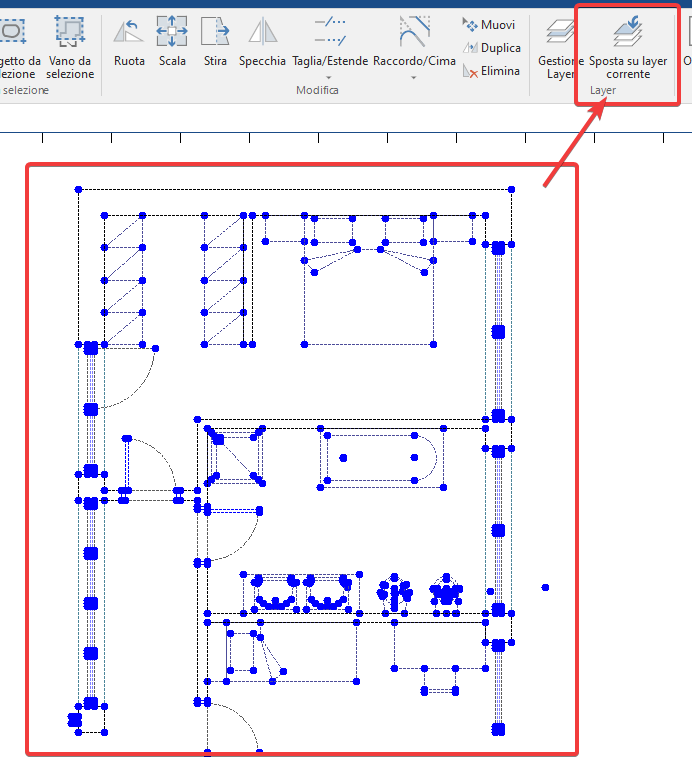

Fai una selezione totale con il mouse di tutto il disegno -> seleziona il comando in alto nella Ribbon CAD
-> "Sposta su Layer corrente"
Per "bloccare" il disegno, come anticipato inizialmente, è necessario riattivare come CORRENTE il Layer 0 o un altro desiderato.

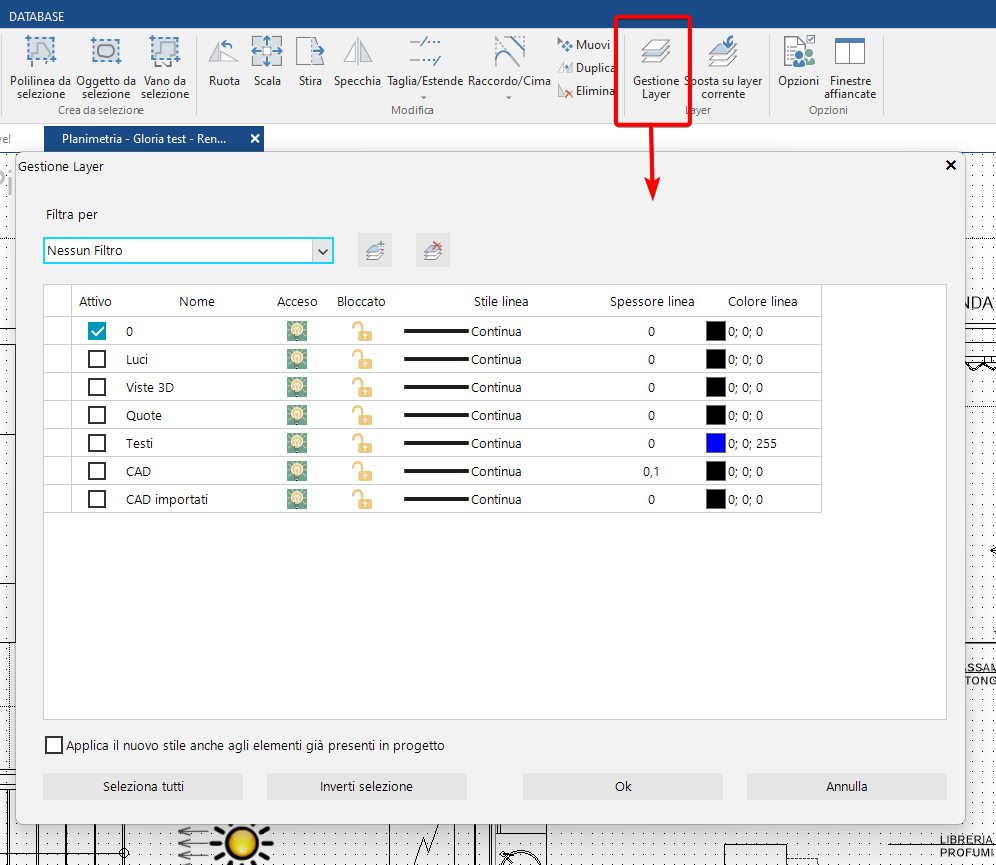

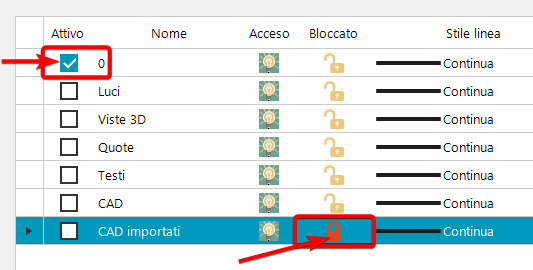

Torna nel comando Gestione Layer -> clicca col sinistro sull'icona del quadrato del Layer 0 fino a contrassegnarlo con la spunta poi clicca sull' icona del lucchetto del Layer "Cad Importati" fino a farlo diventare rosso per BLOCCARLO.
All'occorrenza l'icona della lampadina serve per "spegnerlo" e non rendere il disegno visibile in planimetria.
Se è stato eseguito tutto correttamente, la pianta CAD dovrebbe presentarsi di colore nero e non più selezionabile. NB. durante la fase di disegno gli snap e gli agganci principali rimarranno comunque attivi.
Disegna il progetto con Ricalca vani o Nuovo muro o utilizzando l'intelligenza artificiale.
Ora puoi disegnare le stanze. Per eseguire questa operazioni puoi usare il comando:

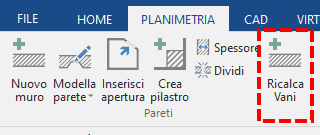

- Ricalca vani: consigliato nel caso di multivano o pareti più articoli (approfondisci tutta la procedura in questo articolo oppure prosegui qui per vedere il video dedicato)
- Nuovo Muro (approfondisci tutta la procedura in questo articolo)
- Importa con AI (clicca qui per leggere la guida)
Questo articolo è valido per la versione 2023 e successive
