Comment insérer un plafond incliné dans le cas d’un multi espace

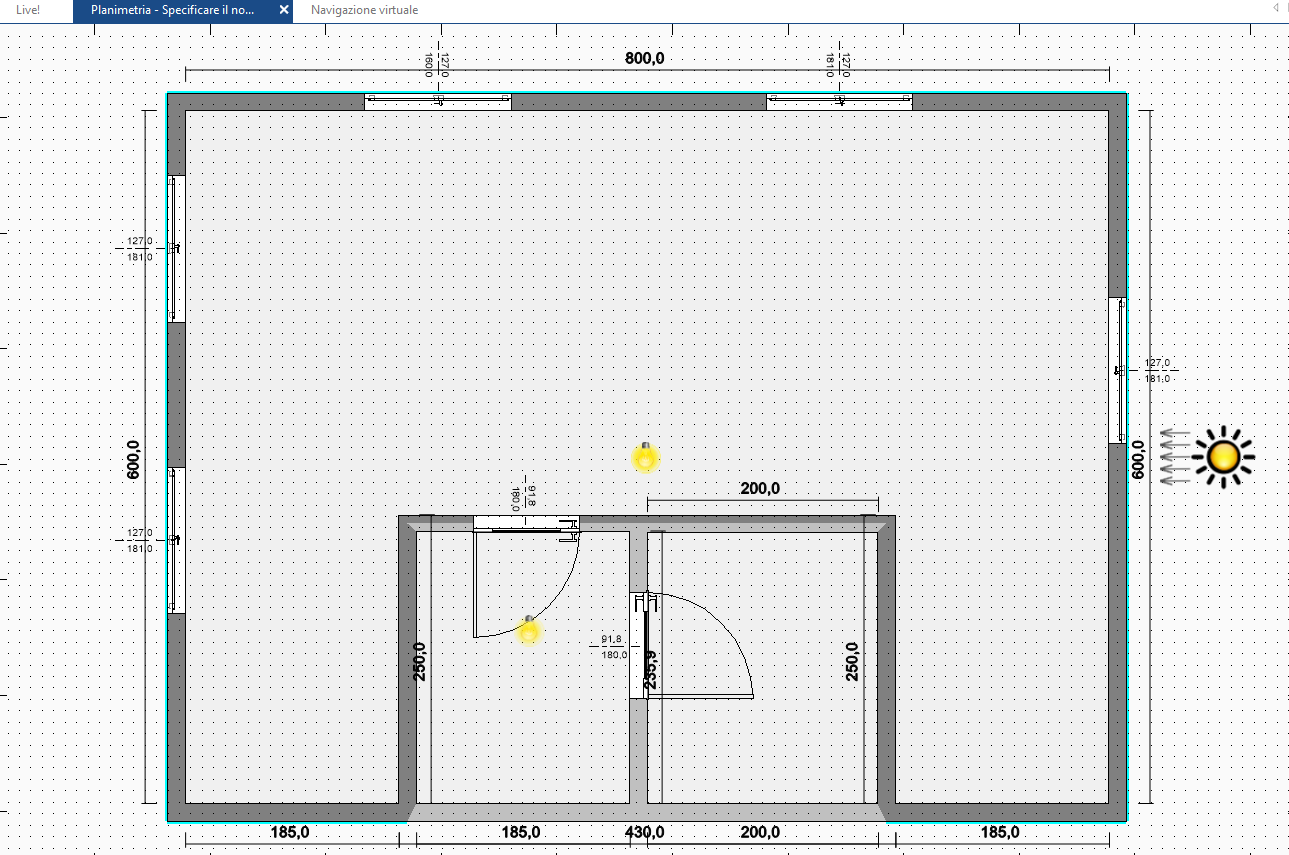

Supposons de devoir réaliser un plafond incliné à une seule couche dans le plan ci-dessous:

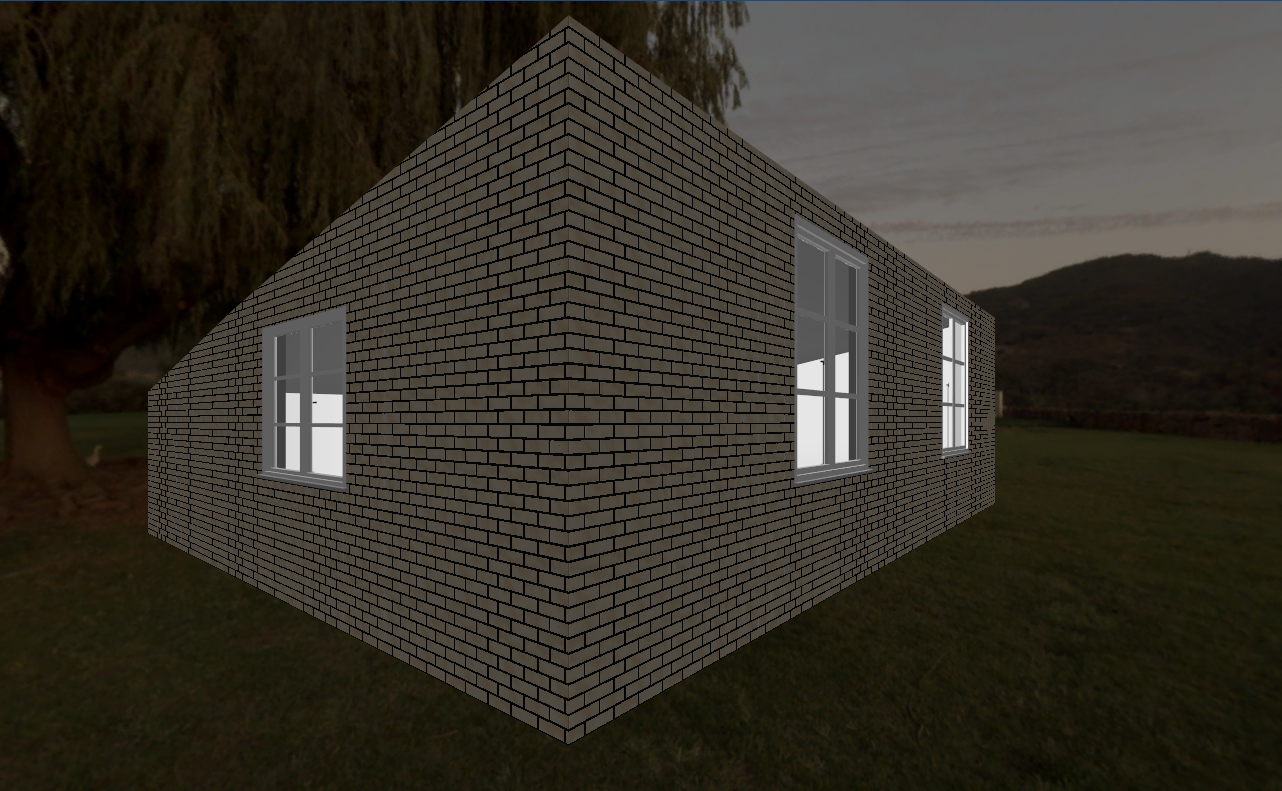

Le résultat devra  être le suivant :

Il n’est pas possible de réaliser un seul plafond pour l’ensemble de l’appartement, mais il faut créer un plafond incliné pour chaque pièce, une par une : nous vous recommandons de commencer par la plus grande pièce.

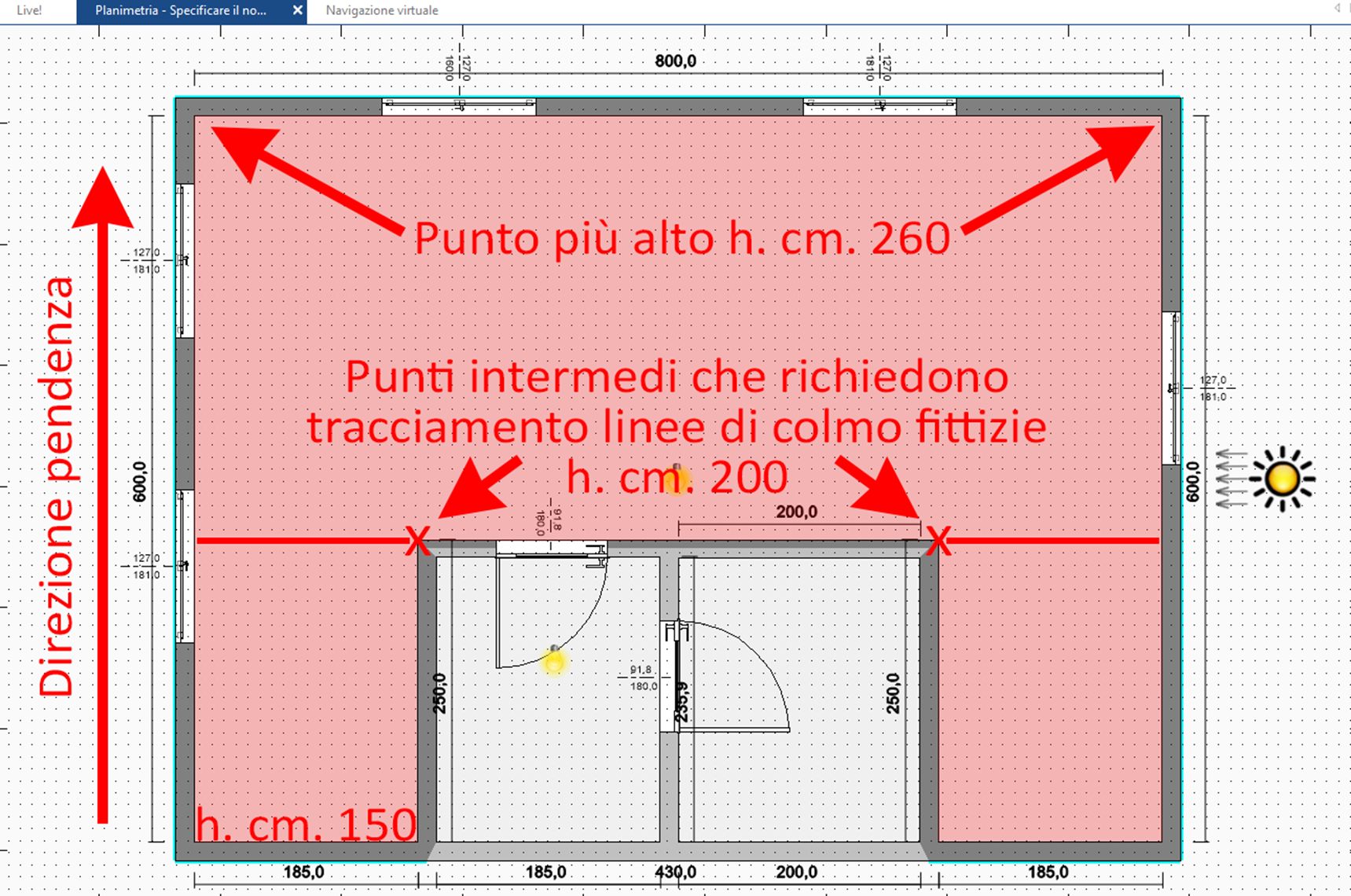

Dans le cas où la pièce présente des bords avec des hauteurs différentes des deux extrémités (le plus bas et le plus haut), il est nécessaire de tracer des lignes de comble fictives (perpendiculaires à la direction de la pente) de manière à pouvoir fournir au programme la hauteur intermédiaire le long de la section passant par ces points.

Nous procédons ensuite avec un clic droit à l’intérieur de la pièce, en choisissant la commande Plafond -> Modifier le plafond dans le menu contextuel qui apparaît.

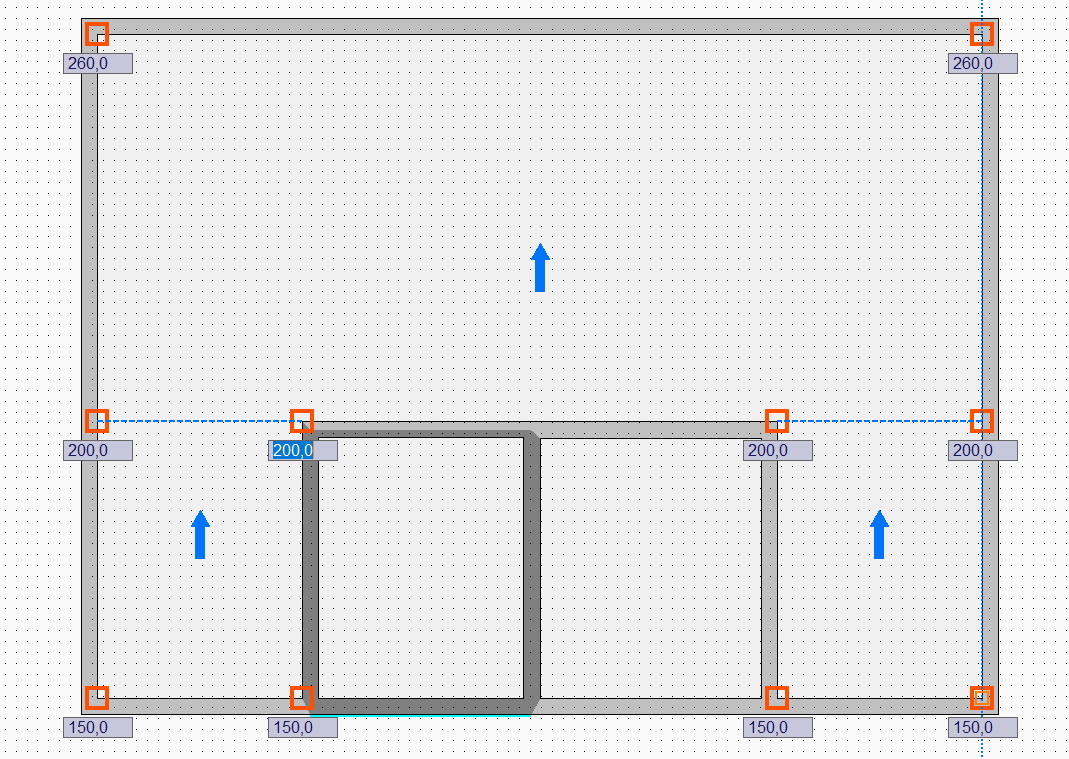

Dessiner deux lignes de faîtage comme indiqué par la ligne pointillée dans l’image ci-dessous. Pour compléter la commande, il est nécessaire de connaître toutes les hauteurs, y compris les angles communs entre les pièces. Indiquer les hauteurs de tous les sommets (en utilisant la touche TAB pour passer d’un sommet à l’autre)

Au moyen de la commande Clic droit -> Appliquer, les flèches indicatives de la pente créée seront appliquées.

Confirmer le tout par la commande Clic droit ->Terminer.

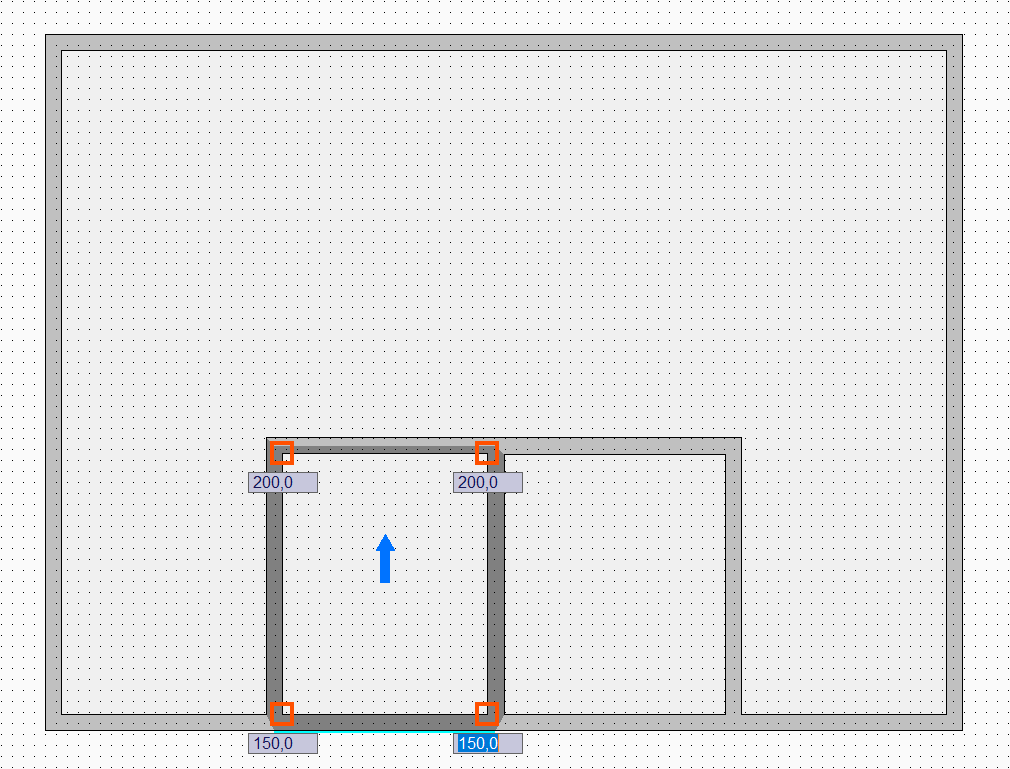

A ce stade, activer l’une des deux petits pièces en double-cliquant et appliquer à nouveau la commande Modifier le plafond. Indiquer les hauteurs de tous les sommets en utilisant évidemment la même hauteur pour les angles communs.

Répéter la procédure pour la troisième  pièce restante et vérifier le résultat en parcourant les environnements de l’intérieur.

Pour plus d’informations sur la commande, regardez cette vidéo.

Cet article est valable pour les versions 2019 et supérieures
