Pour simplifier l’opération de création des plans plus complexes, il est possible d’importer des fichiers CAO de type DXF ou DWG, et de décalquer les géométries des pièces avec la fonction spéciale "Décalquer pièces".

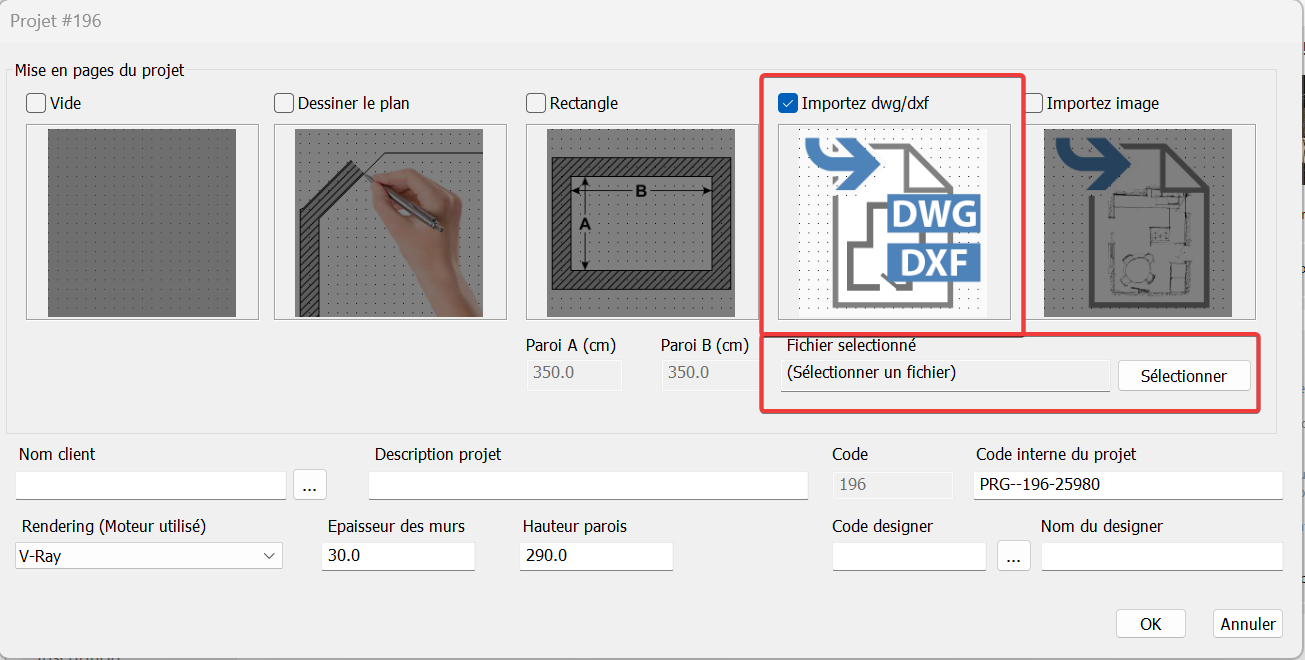

La commande s’active automatiquement lorsque vous créez un nouveau projet avec l’indicateur actif "Importer le plan DWG / DXF". (Pour plus d’informations sur l’importation des plan DWG/DXF lisez l’article suivant)

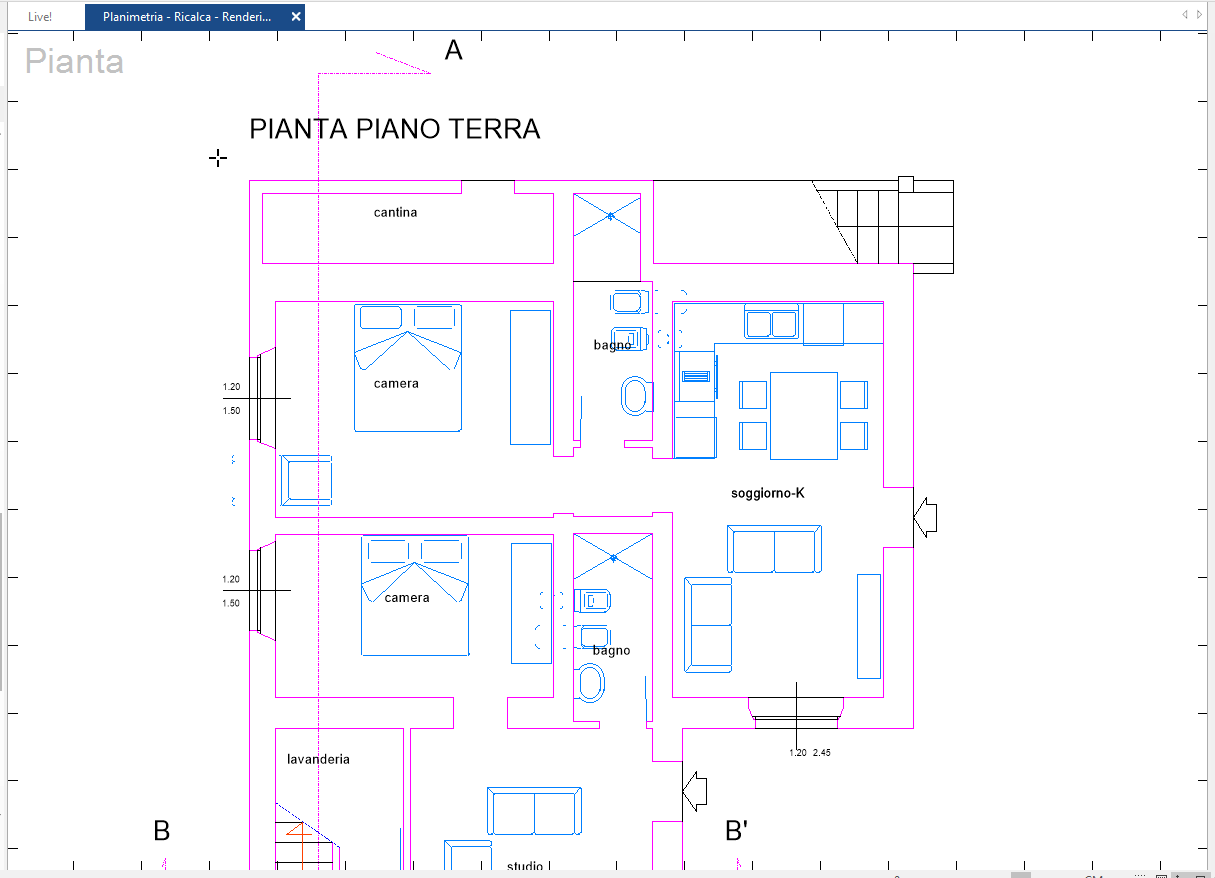

Une fois que vous avez sélectionné le fichier CAO à importer et terminé toutes les étapes de cet article, procédez au décalque.

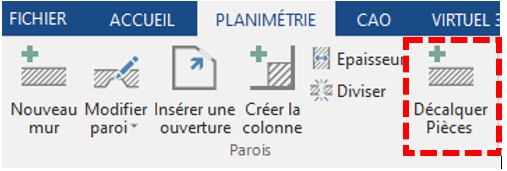

- Sélectionnez la commande en haut dans le Ribbon PLANIMÉTRIE -> puis DÉCALQUER PIÈCE
- Commencez par tracer d’abord le périmètre extérieur de toute la structure du projet.

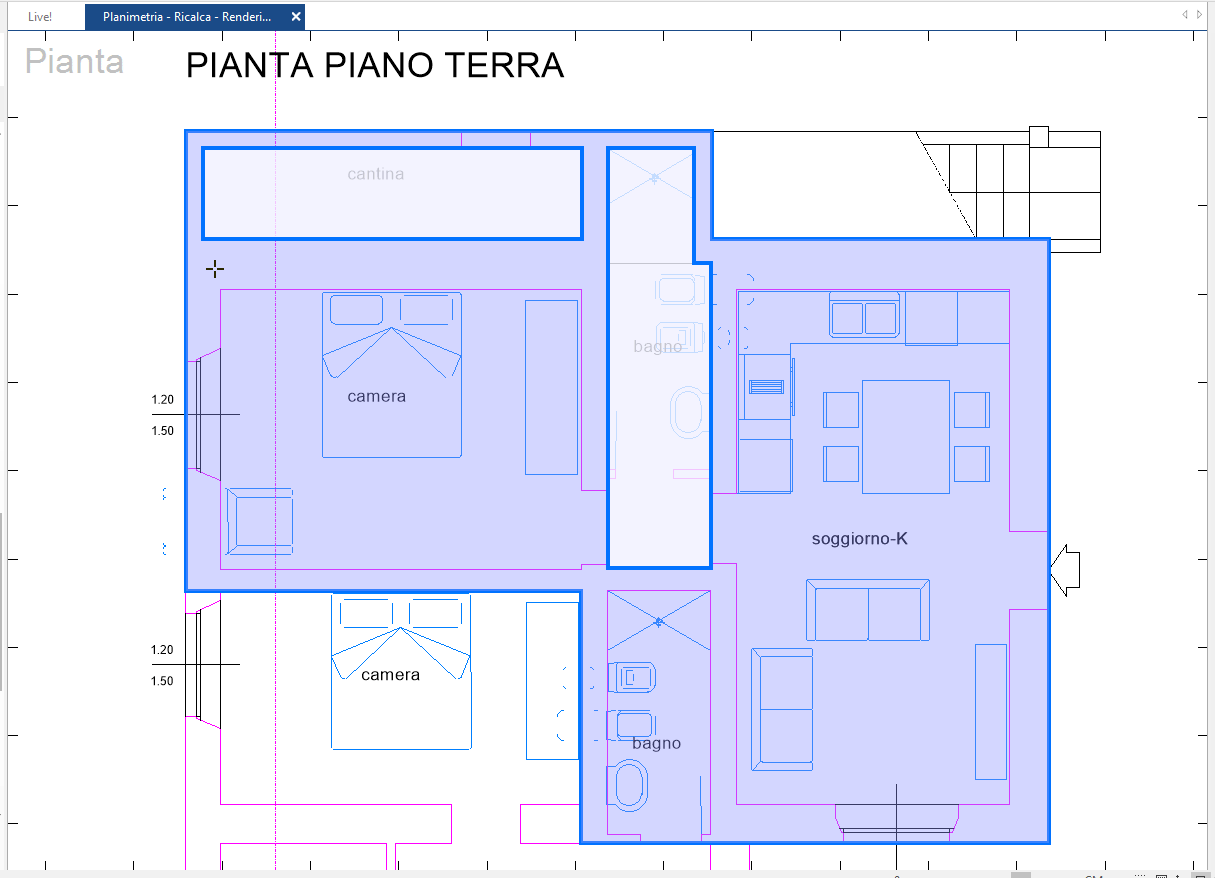

- Deuxièmement, on procède à l’identification des pièces en traçant le périmètre intérieur des différentes pièces qui forment le plan. À ce stade, il est également possible de reproduire tout chanfrein ou retour présent dans le projet.
MENU CONTEXTUEL DU DECALAGE ET MODIFICATION DES CHAMBRES

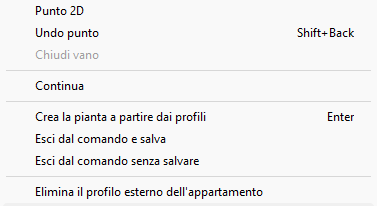

Lors de la définition des compartiments, un clic droit dans le compartiment ou sur un profil affiche un menu contextuel avec différentes fonctions:
Fermer pièce - ferme la polyligne du compartiment sans avoir à cliquer, comme dernier point, sur le point de départ.
Annuler le point - si vous avez placé un point dans une position incorrecte, vous pouvez annuler le dernier clic effectué et revenir au point précédent sans quitter la commande de dessin.

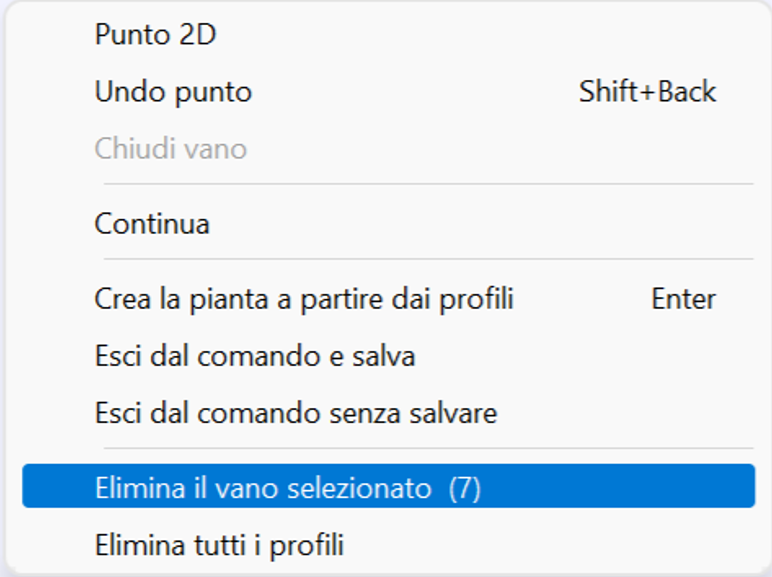

Plus précisément, si vous vous rendez compte que vous avez mal calqué un environnement, placez le curseur à l’intérieur et sélectionnez "Supprimer le compartiment sélectionné".
Quittez la commande et enregistrez / quittez la commande sans enregistrer - Le programme vous permet de supprimer tous les profils à l’aide de la commande spéciale pour repartir à zéro avec le recalcul.

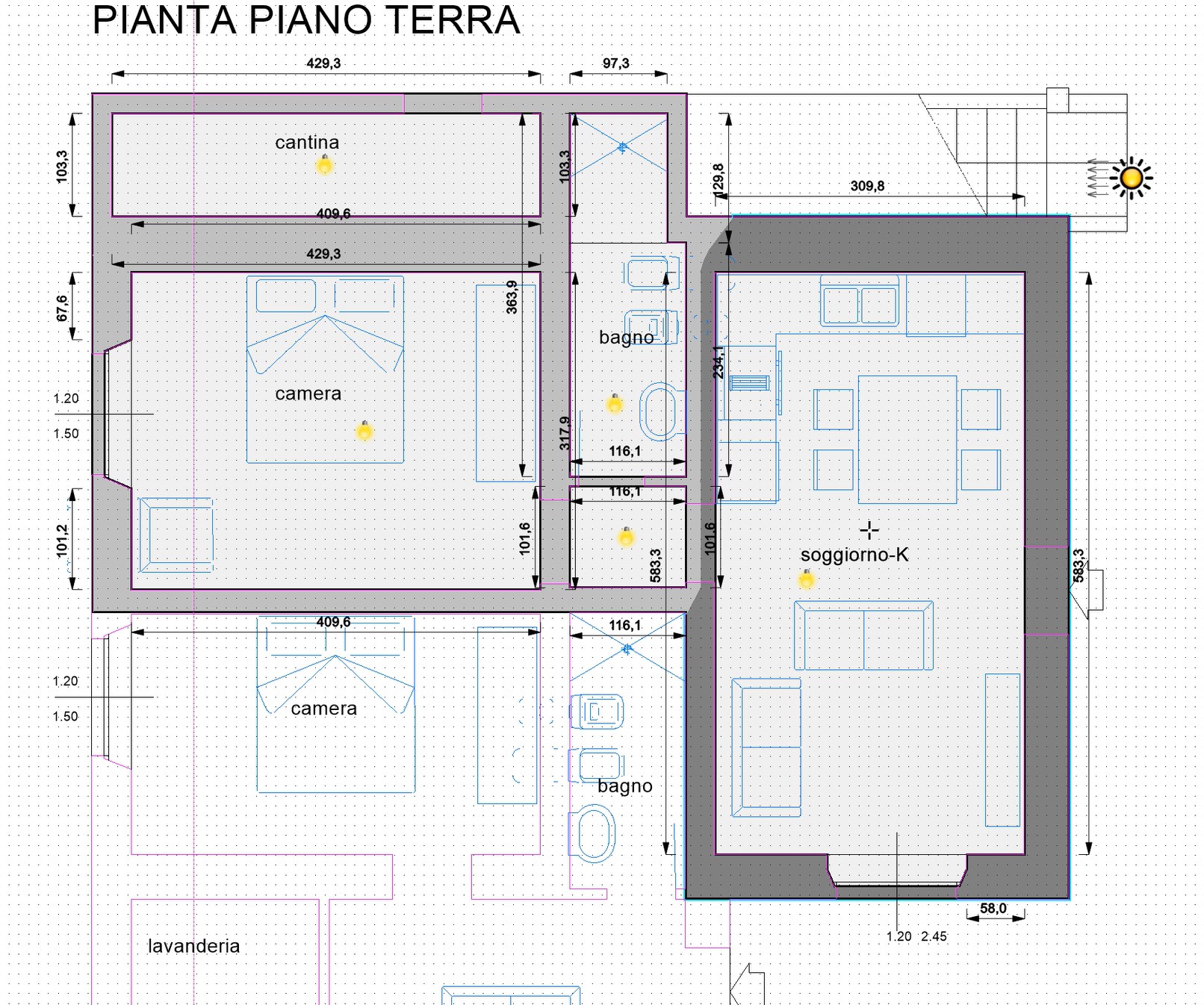

- Une fois l’opération de définition de tous les espaces terminée, confirmez avec la commande "Créer le plan à partir des profils". Le programme créera les épaisseurs des murs par différence entre la zone initiale du multicompartiment et les zones des compartiments individuels.
DomuS3D crée à ce stade le projet complet qui peut ensuite être traité/modifié comme n’importe quel autre projet.
Pour plus d’informations sur la commande regardez cette vidéo
Cet article est valable pour les versions 2024 et suivantes
