En planimétrie, il peut arriver que lorsque vous activez le dimensionnement automatique d’une paroi, celle-ci se superpose à d’autres éléments présents en plan, rendant ainsi difficile la lecture de cette cote.
A partir de la version 2024, le clic droit sur la cote automatique d’un mur intercepte l’élément de cote automatique et vous propose le menu contextuel suivant :

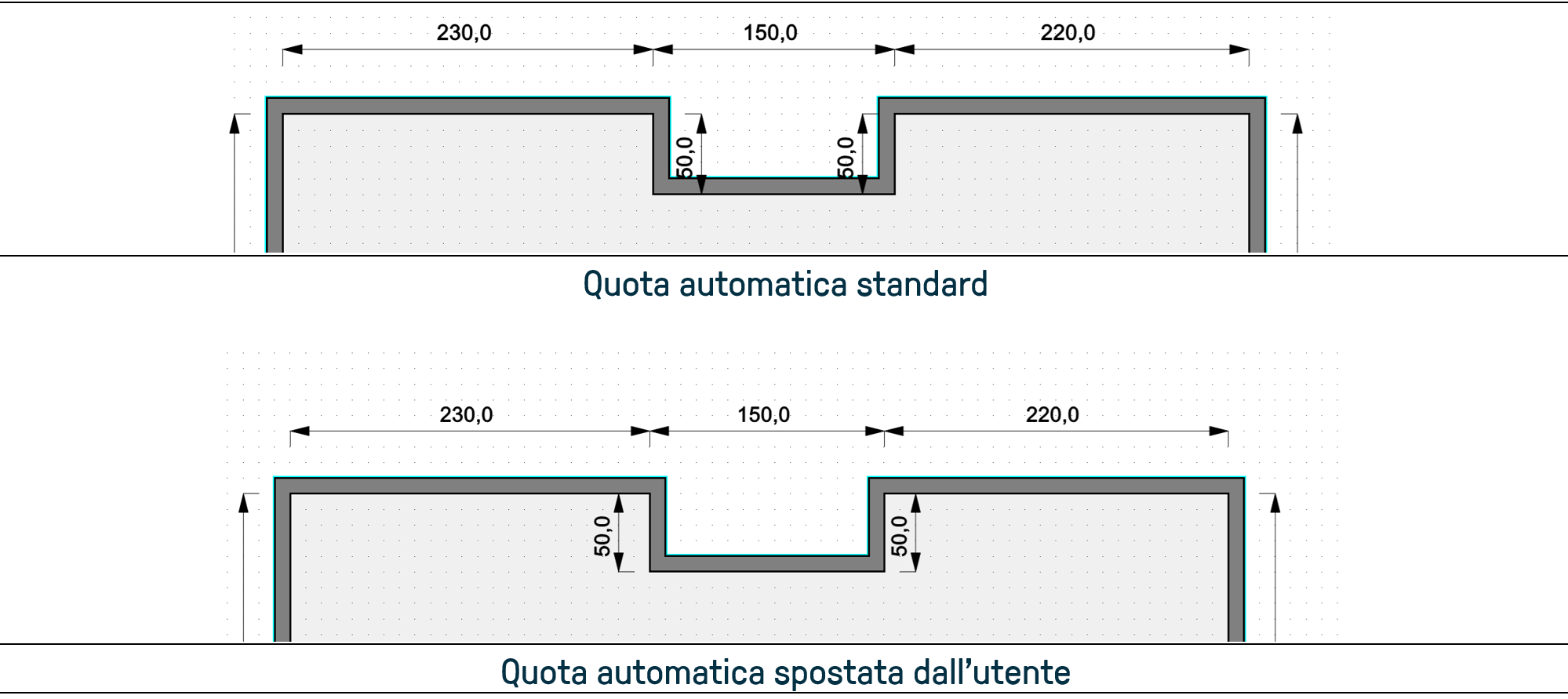

Avec la première commande "DISTANCE COTE-MUR", vous pouvez définir une distance personnalisée de cette hauteur par rapport au mur, qui le restera même si vous déplacez le mur lui-même.
Avec la deuxième commande "ACTUALISER", vous pouvez forcer le recalcul des cotes automatiques de tout le compartiment (ce qui peut parfois être utile pour mettre à jour les cotes automatiques des murs, au cas où ils n’auraient pas été re-calculés automatiquement).
Offset custom cotation automatique meubles

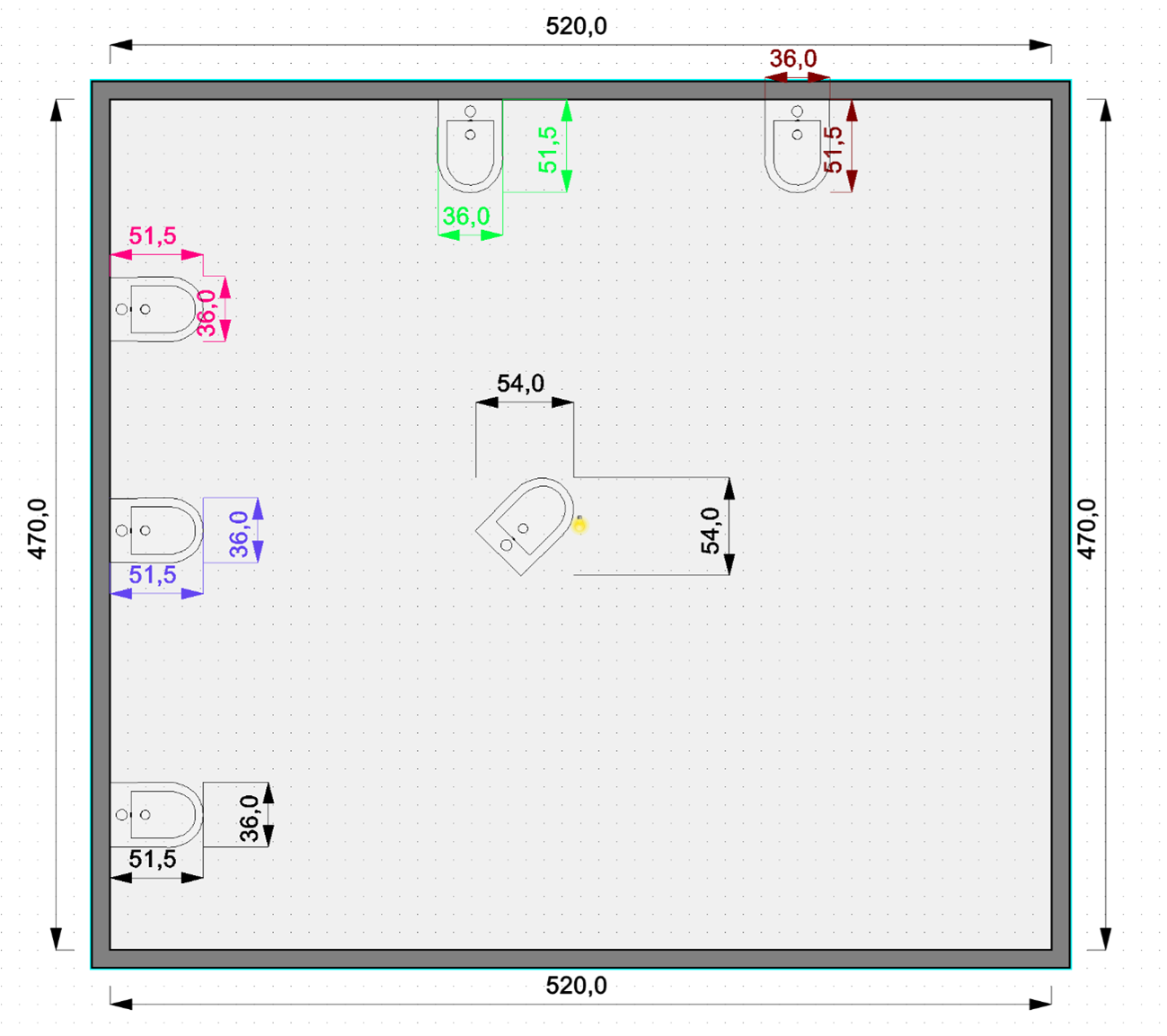

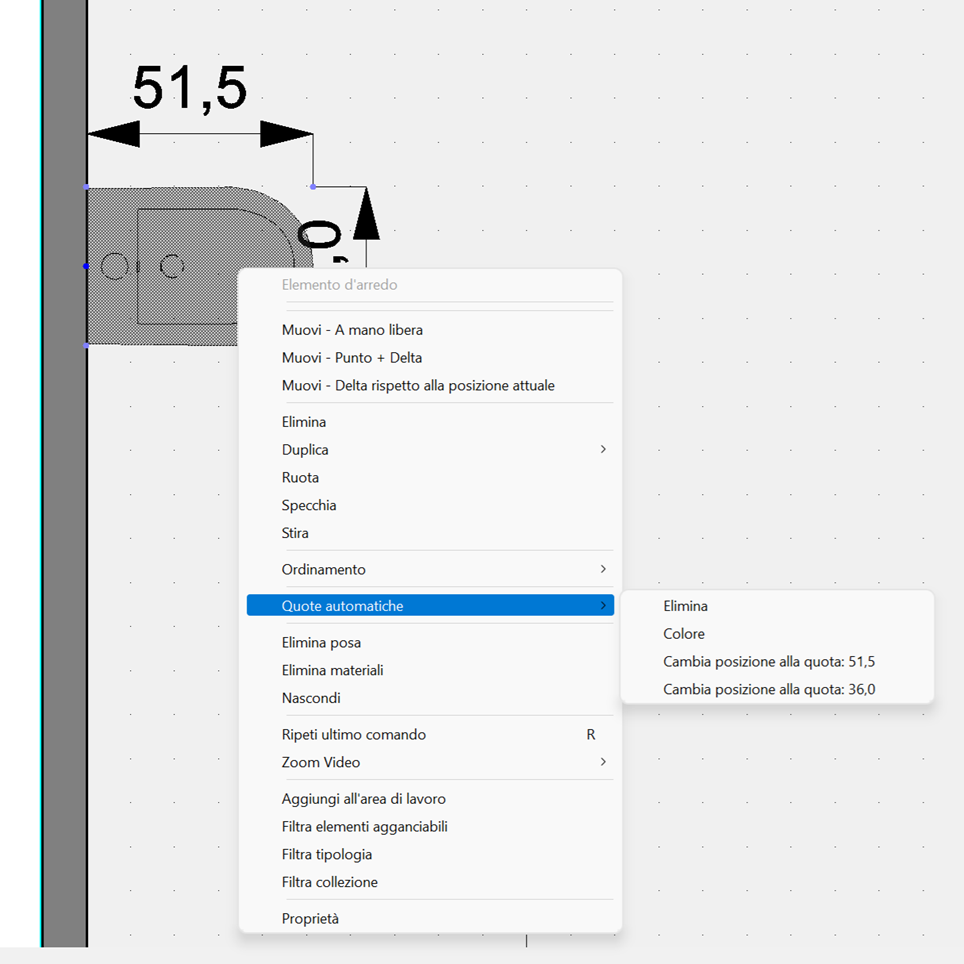

Vous pouvez également personnaliser la distance des cotes automatiques des meubles. À partir du plan, sélectionnez un élément, faites un clic droit de la souris et dans le menu contextuel sélectionnez l’une des commandes pour changer la position de la cote souhaitée.
De cette façon, vous pouvez définir le point où, pour ce meuble, vous souhaitez placer la largeur ou la profondeur de la taille. Cette modification est définie sur le seul meuble sélectionné dans le projet, et n’est donc pas maintenue en plaçant à nouveau l’objet de la fenêtre des composants. En outre, vous pouvez modifier la couleur de la cote et la supprimer pour la réinsérer ultérieurement.
Cet article est valable pour la version 2024 et ultérieures
