Lorsque vous dessinez un nouveau mur, vous pouvez utiliser des snaps de sommets de la pièce existante comme références.

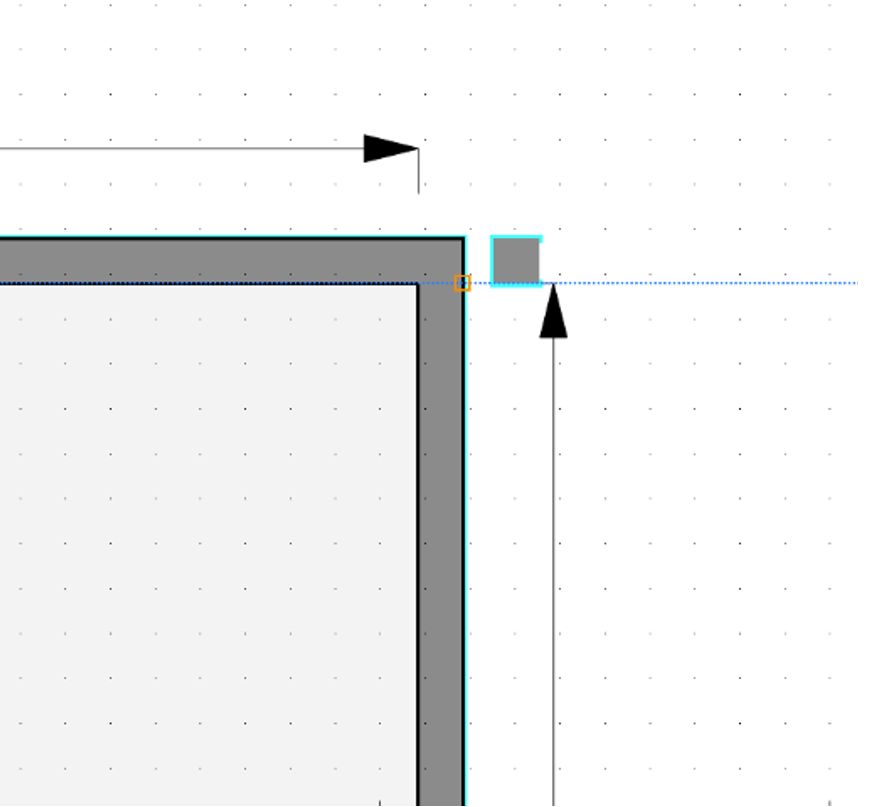

Cette nouvelle intelligence, en plus de vous aider dans la conception des pièces adjacentes, vous facilitera la construction des murs intérieurs. Comme vous pouvez le voir dans l’exemple ci-dessous, depuis le sommet intérieur et/ou extérieur des murs d’enceinte, une ligne bleue pointillée est projetée, qui vous servira de référence pour indiquer l’endroit exact où doit se terminer le mur que vous créez.

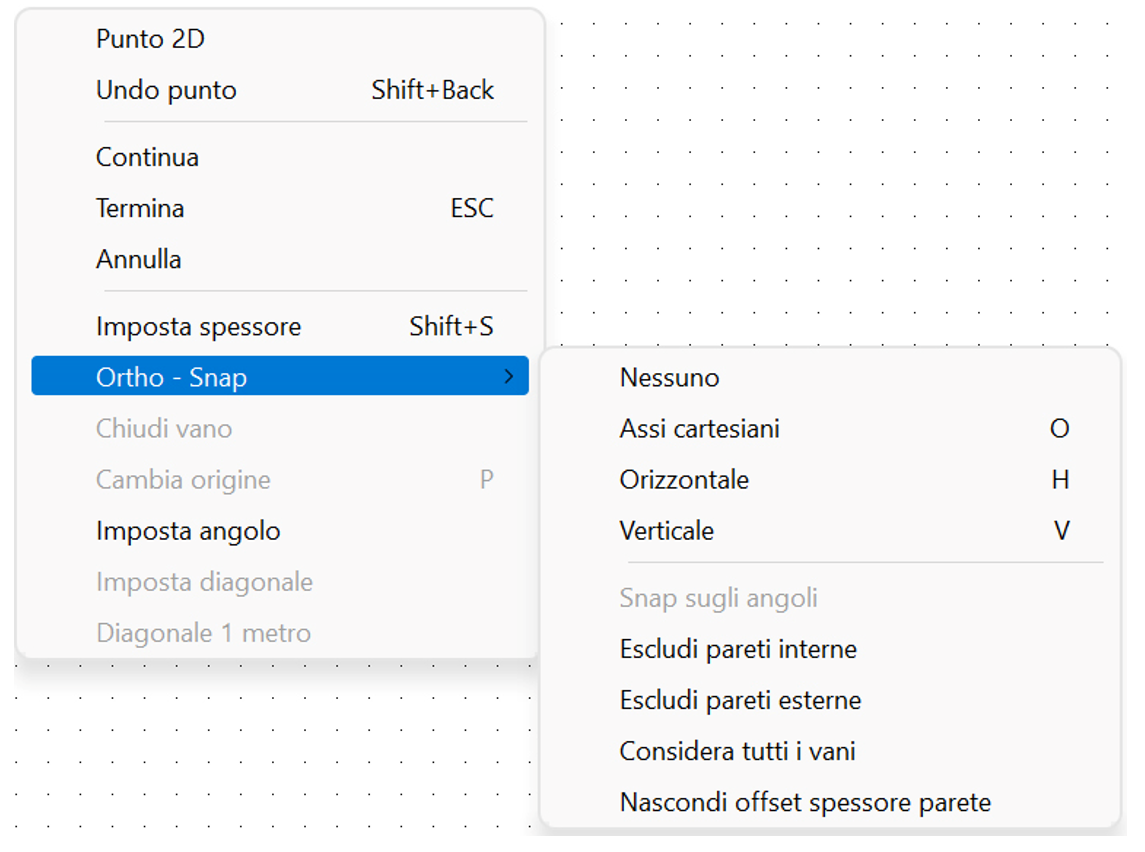

Vous pouvez personnaliser les snaps visibles en cliquant avec le bouton droit de la souris et en sélectionnant "Ortho - Snap" dans le menu contextuel. Les options disponibles sont :
Aucun - alignement désactif
Axes cartésiens - alignement actif sur les axes X et Y (horizontal et vertical)
Horizontal - le mur est dessiné en gardant l’alignement uniquement sur l’axe X
Verticale - le mur est dessiné en gardant l’alignement uniquement sur l’axe Y
Exclure les murs intérieurs - exclut la projection des sommets appartenant aux murs intérieurs
Exclure les murs extérieurs - exclut la projection des sommets appartenant aux murs extérieurs
Considérer tous les espaces - dans le cas d’un projet multi-pièces, les arêtes de toutes les pièces présentes dans le projet sont considérées
Masquer l’épaisseur de paroi offset - cache les snaps qui détectent la projection des arêtes des murs intérieurs sur ceux extérieurs
Voir aussi Snap disponibles dans Planimétrie
Cet article est valable pour la version 2024 et suivantes
