Après avoir créé le plan intérieur, avec les ouvertures telles que les portes et les fenêtres, vous pouvez procéder à la conception de l'espace extérieur et de la piscine.
Utilisez les objets CAO pour dessiner le sol de l'espace extérieur, comme le chemin menant à la piscine. Une fois l'environnement extérieur réalisé, vous pouvez créer la piscine en suivant l'une des deux méthodes suivantes :
1. Télécharger les PISCINES à partir des catalogues de la page Live!
2. Utiliser les commandes CAO pour dessiner la piscine selon des dimensions spécifiques
1. Télécharger les PISCINES à partir des catalogues

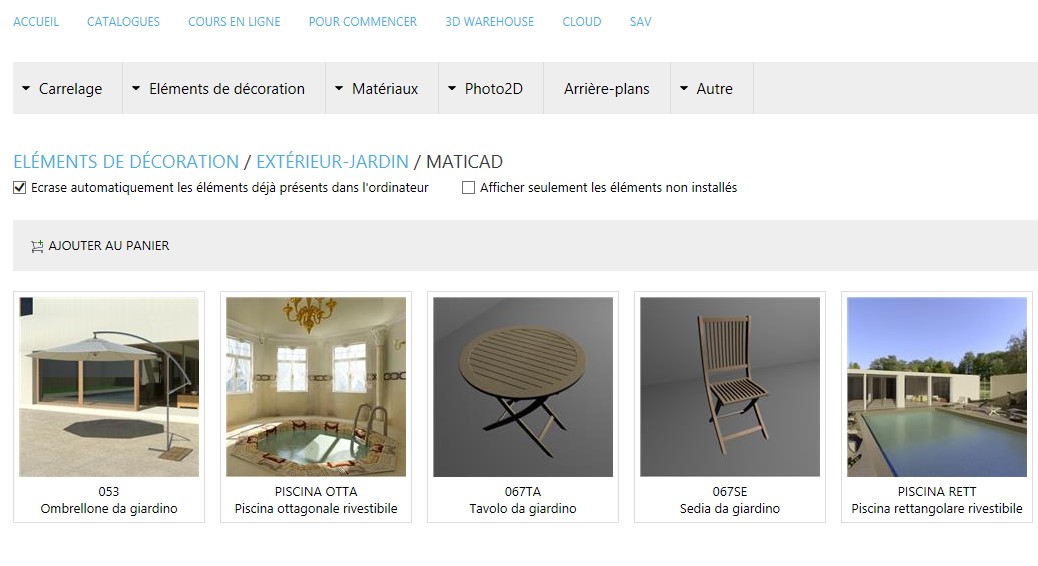

Vous pouvez trouver des piscines prédéfinies dans les catalogues de la page Live! de DomuS3D, dans la section MOBILIER, sous EXTÉRIEUR-JARDIN, du fabricant MATICAD. Les éléments 3D de PISCINES sont des éléments « auto-perforants » qui créent automatiquement une ouverture lorsqu'ils sont placés sur un objet créé avec des outils CAO.
- Faites glisser l’élément PISCINE dans la scène et positionnez-le sur l'objet souhaité. Utilisez la touche H pour régler l'élévation correcte de l’élément de mobilier par rapport à l'objet sur lequel vous souhaitez le placer.

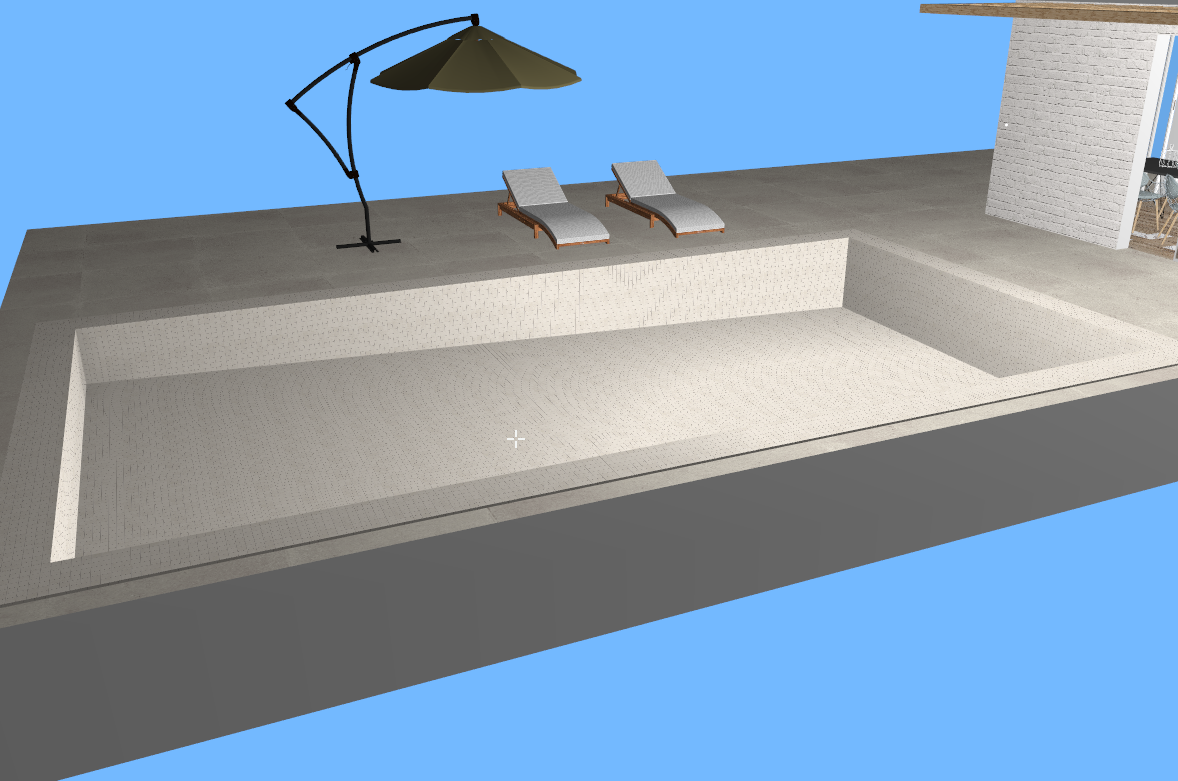

Élément de mobilier piscine rectangulaire (« piscina rettangolare ») déplacé sur un volume CAD et recouvert de carreaux.
2. Utiliser les commandes CAO
- Activez la commande « Polyligne » dans la barre d'outils de DomuS3D et dessinez les objets nécessaires.
- Créez les marches en utilisant les outils CAO.

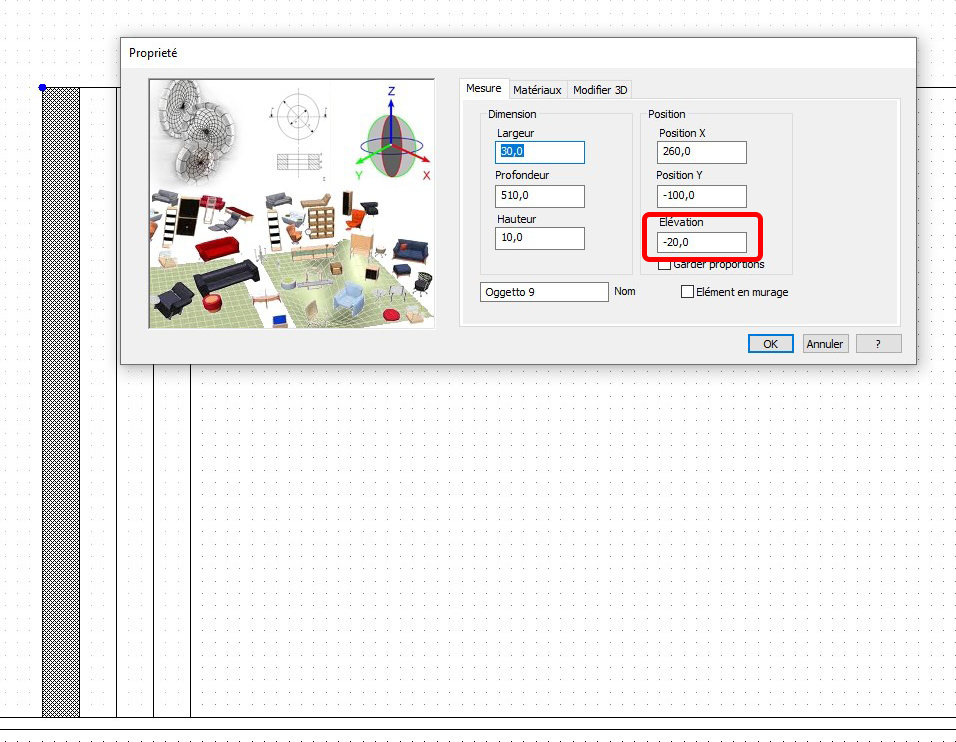

- Pour positionner des objets comme les marches d'accès à la piscine, utilisez les propriétés des objets pour régler l'élévation souhaitée.

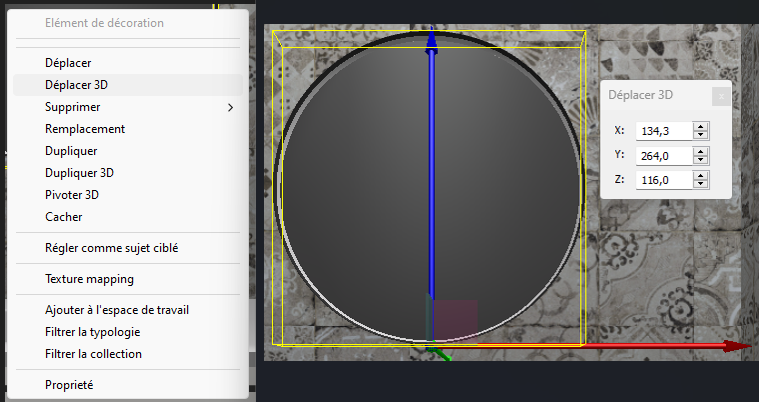

Ou bien, nous utilisons la commande « Déplacer3D » depuis la vue de navigation, pour positionner les éléments à la bonne hauteur en utilisant les axes cartésiens ou en saisissant les coordonnées dans la fenêtre dédiée.
Attention: La procédure décrite à partir de ce point est valable pour les deux méthodes mentionnées ci-dessus.
Attribuer des matériaux aux parties de la piscine
- Après avoir dessiné la piscine avec les éléments 3D des catalogues ou les commandes CAO, attribuez le matériau en utilisant la méthode du glisser-déposer. Faites glisser le matériau depuis la bibliothèque et déposez-le sur l'objet souhaité.
Image avec extérieur (objets pour créer une piscine)

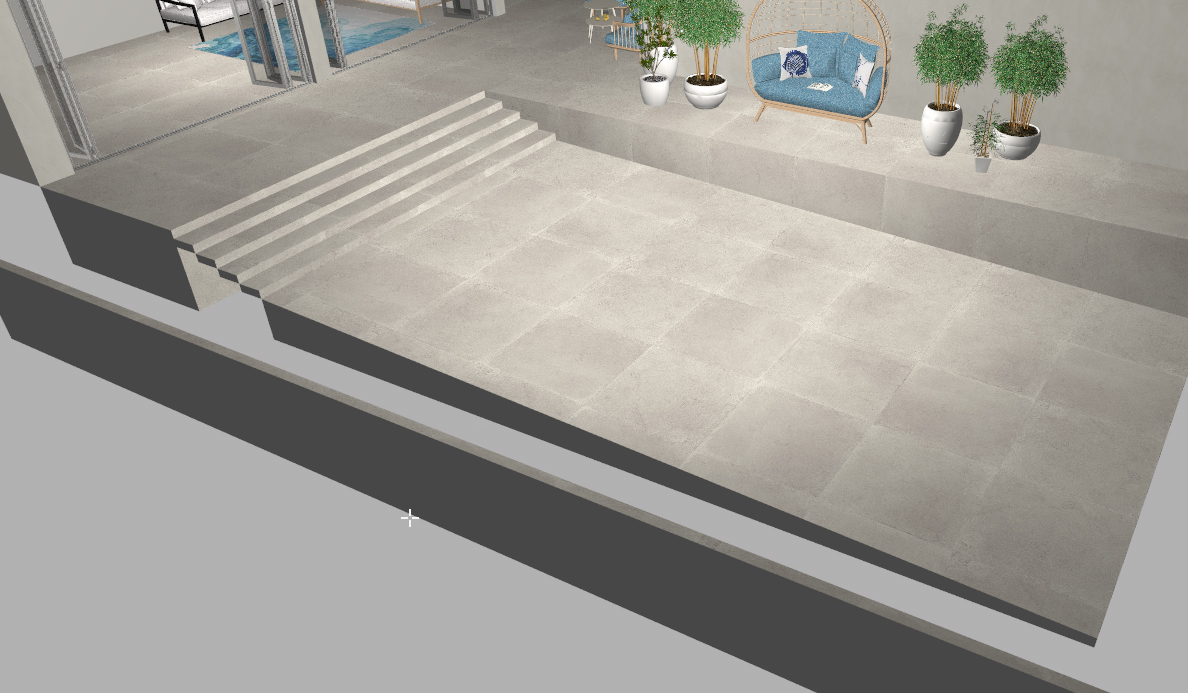

Image de la structure de la piscine vue depuis la navigation (sans eau)

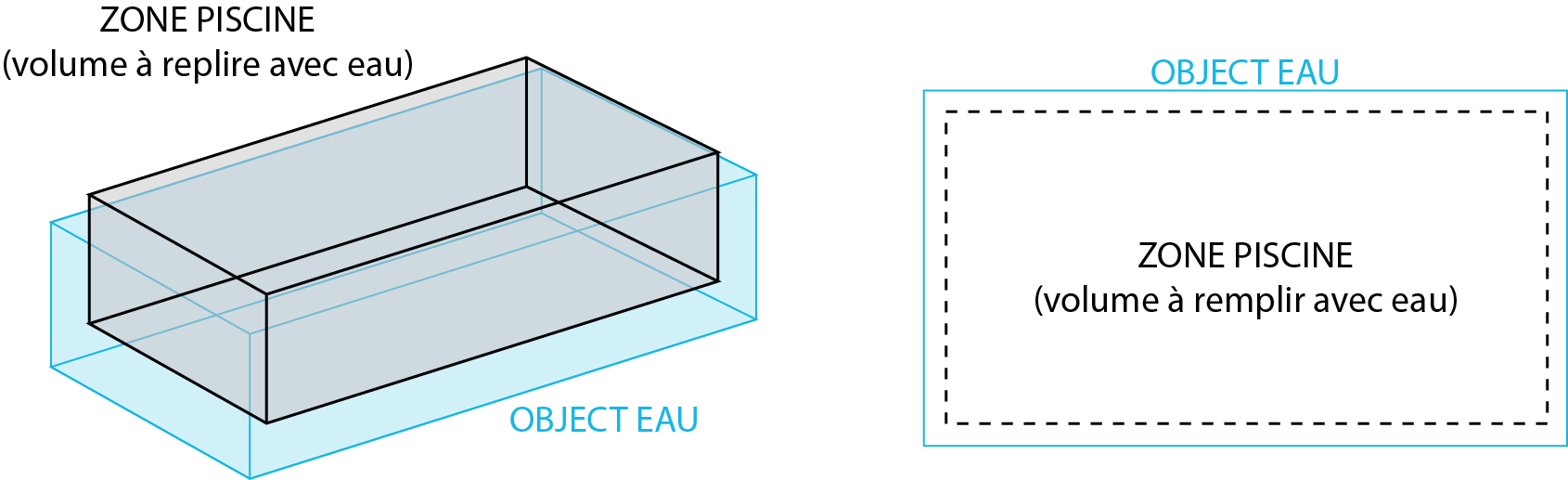

- Dessinez un objet représentant le volume d'eau à l'aide de la commande « Rectangle » ou « Polyligne », en couvrant toute la profondeur de la piscine. L'extension horizontale doit être légèrement plus grande que les objets qui forment la piscine afin d'éviter des problèmes d'affichage lors du rendu.

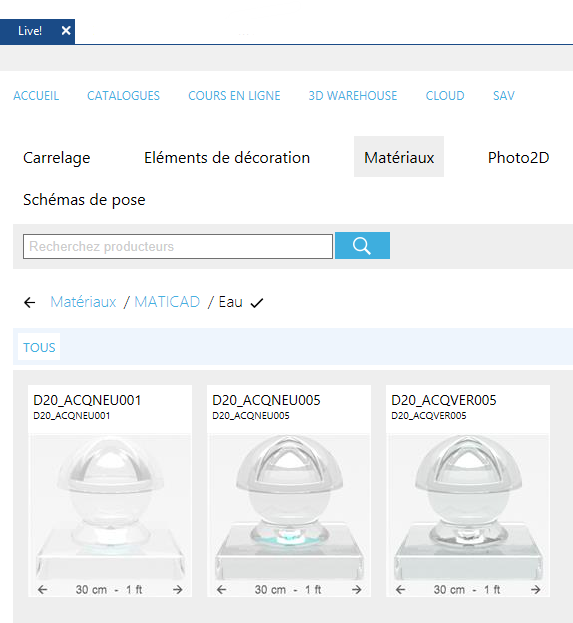

- Une fois le volume d'eau créé, attribuez le matériau « EAU » depuis la bibliothèque MATICAD des matériaux génériques. Téléchargez et mettez à jour les matériaux si nécessaire.
Vous pouvez affecter le matériel à partir du plan ou de la navigation et une fois attribué, il vous semblera que l’objet est devenu transparent.

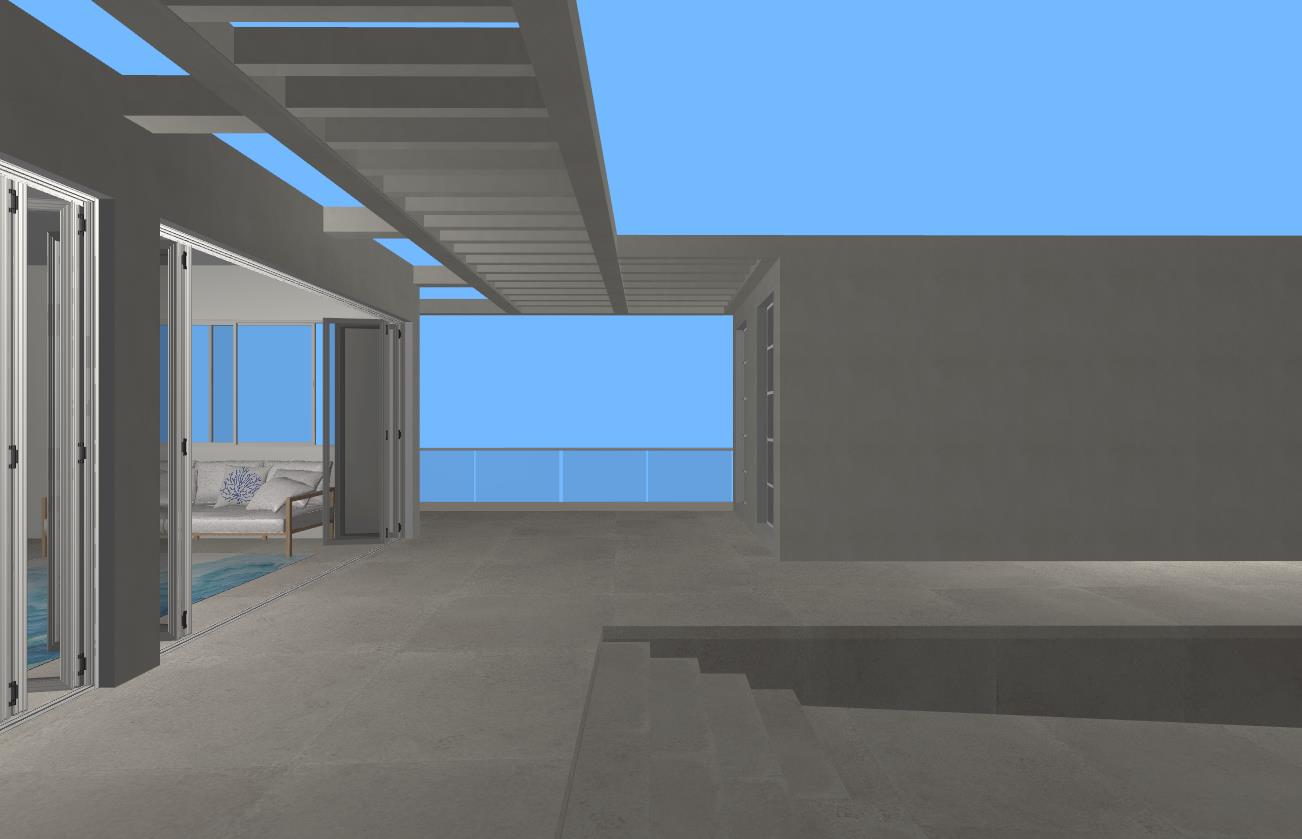

Image navigation sans objets/meubles
Ajout des éléments de mobilier
- Complétez le projet en ajoutant d'autres éléments de mobilier pour améliorer la scène, tels que des chaises longues, des parasols, des plantes et d'autres objets afin de rendre l'environnement plus réaliste.

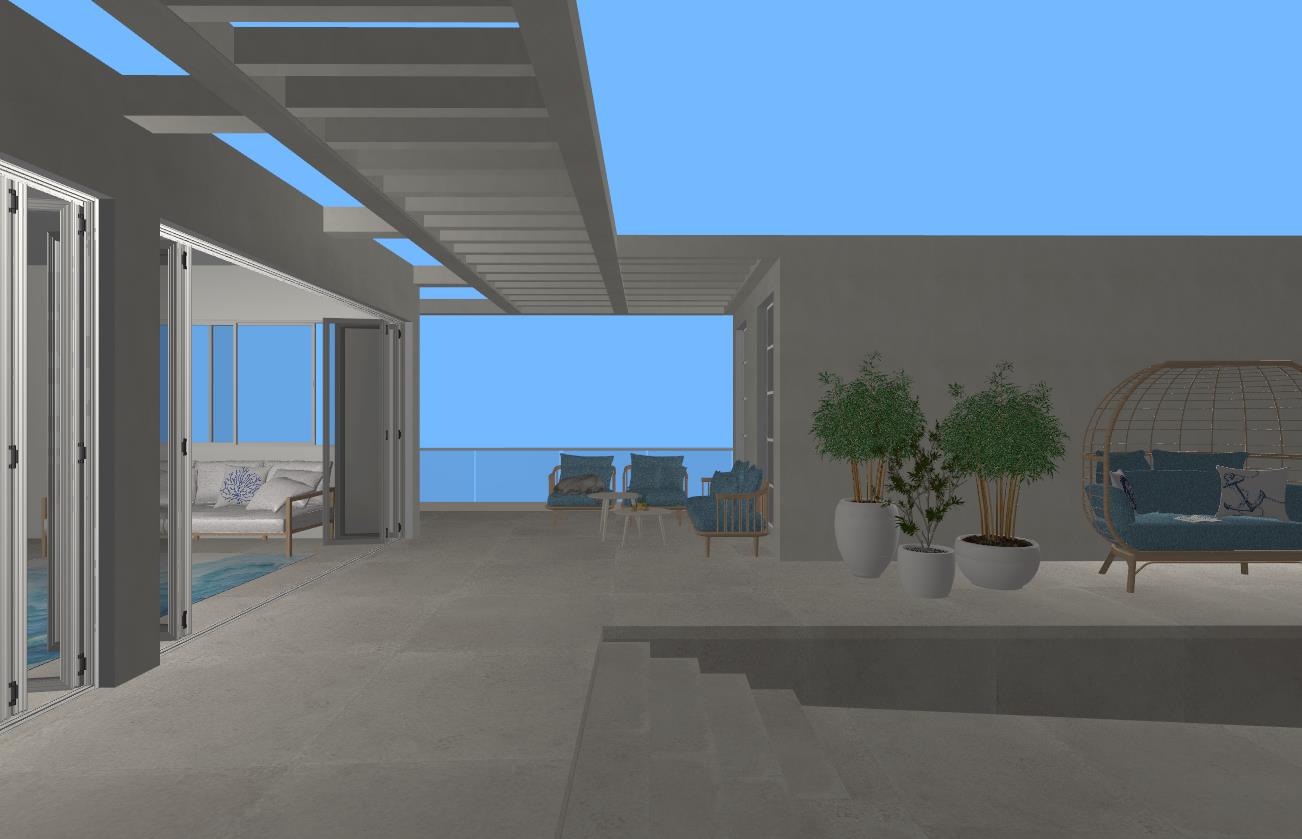

Image navigation avec objets/meubles
Paramétrage de l'arrière-plan et de la lumière naturelle
- Utilisez un arrière-plan HDR de la bibliothèque de DomuS3D pour obtenir un éclairage naturel adéquat. Vous pouvez faire pivoter l'arrière-plan pour l'adapter à votre image. Les arrière-plans HDR sont déjà préparés pour avoir un réglage correct de la lumière naturelle, donc les utiliser est vraiment très facile.
- Vous pouvez aussi utiliser une image JPG ou PNG comme arrière-plan, puis régler la lumière naturelle de manière cohérente avec l’image. Cette procédure peut être un peu complexe, par conséquence les moins expérimentés dans la gestion de la lumière naturelle peuvent se limiter à l’utilisation d’un fond HDR qui convient au niveau de la luminosité, puis, remplacer l’arrière-plan avec un programme de retouche photo.
Création du rendu
- Après avoir configuré la source lumineuse et l'arrière-plan, lancez le rendu pour produire l'image finale de votre projet.

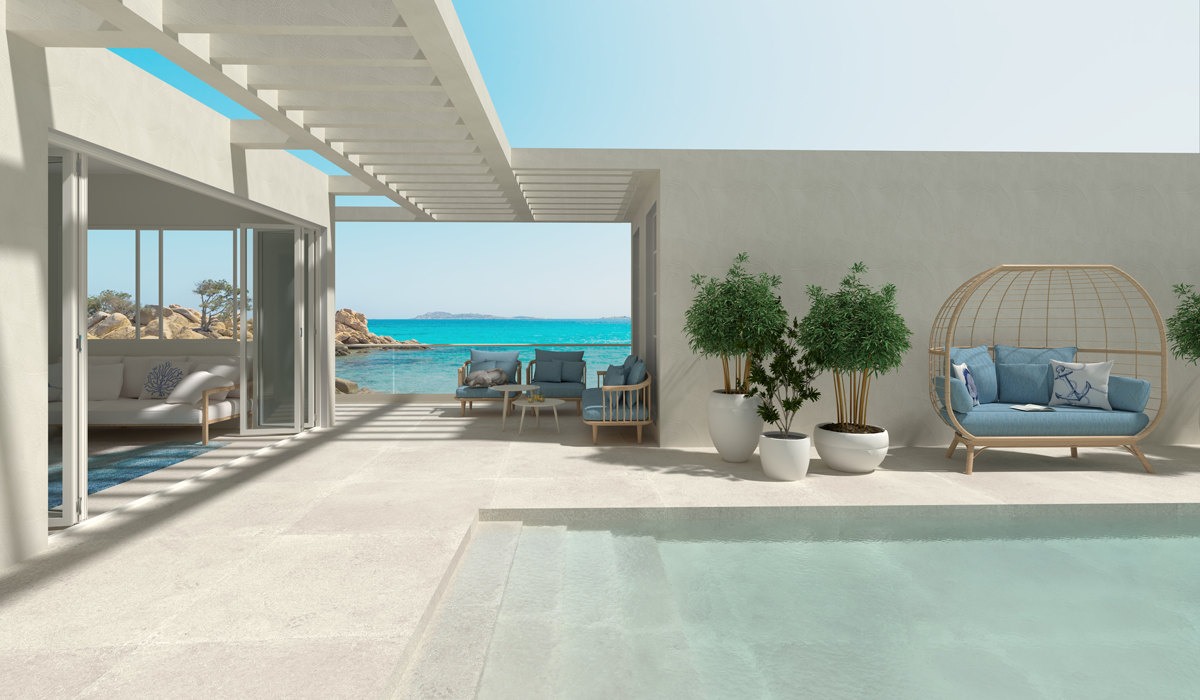

Image de rendu final
Cet article est valable pour la version 2021 et ultérieure
