Lors de la création d’un nouveau projet, vous pouvez également importer une image à utiliser comme base pour la création du projet en DomuS3D.
Il y a deux façons de le faire :
1. FENÊTRE NOUVEAU PROJET

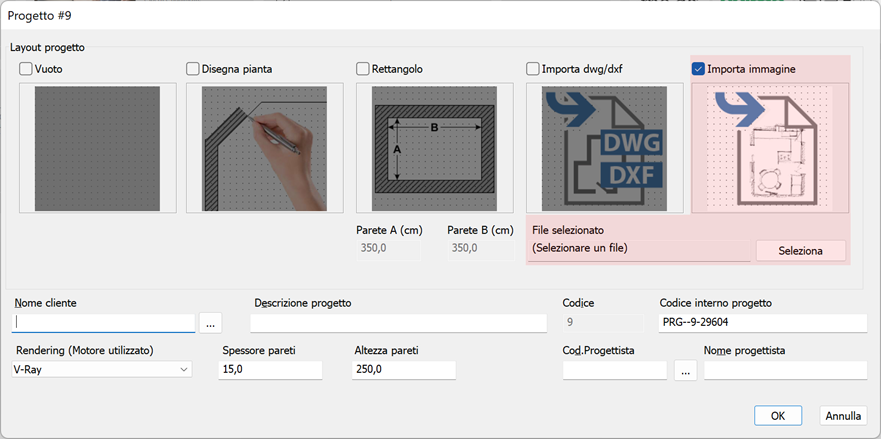

Dans la fenêtre de création du NOUVEAU PROJET, sélectionnez "Importer l’image" puis sélectionnez le fichier image à importer en cliquant sur le bouton "Sélectionner".
Après avoir importé ce fichier, DomuS3D assigne automatiquement le fichier à une couche dédiée, ce qui permet une meilleure gestion dans l’espace de travail : en effet, lorsque l’image importée ne sert plus, il suffit de masquer la couche qui la contient.
(Si vous voulez en savoir plus sur les calques, lisez cet article)

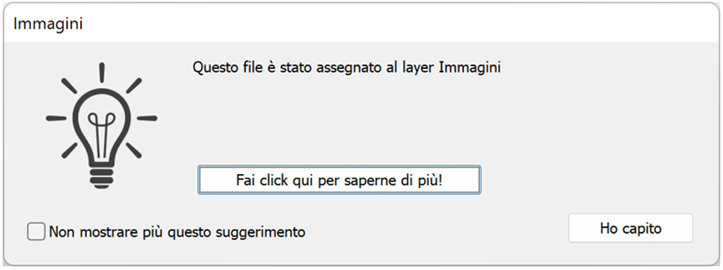

Un message d’information spécial sur cette affectation au calque Images apparaît (avec la possibilité de l’inhiber pour les fois suivantes, lorsque le concept est clair et acquis).
Après avoir importé l’image, vous pouvez suivre les étapes nécessaires, telles que la mise à l’échelle de l’image, en faisant un clic droit dessus et en choisissant la commande "Echelle", opération facilitée par des conseils qui expliquent comment procéder, modifier la transparence, etc.
2. DRAG&DROP IMAGES

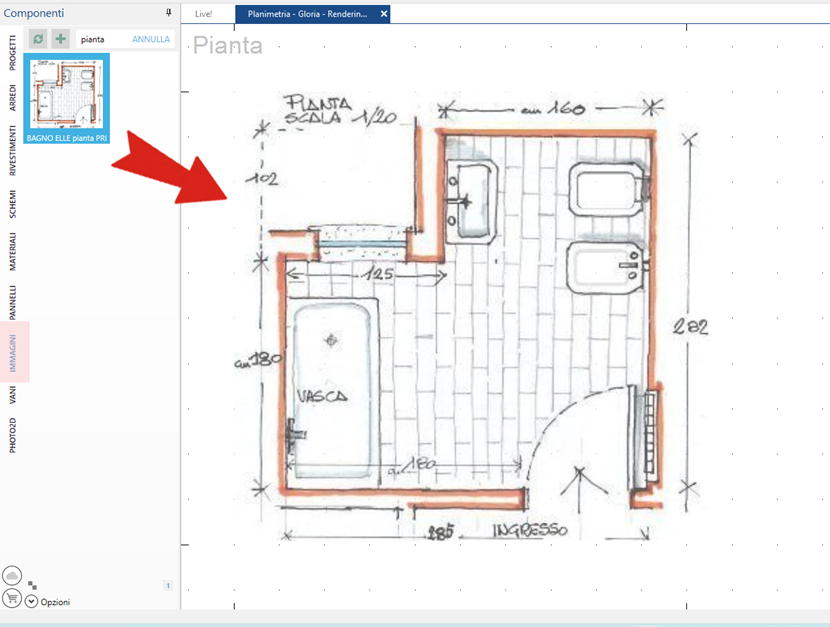

Dans DomuS3D vous pouvez faire glisser une image de la fenêtre des composants IMAGES directement dans le plan. (cliquez ici si vous ne savez pas comment importer dans la TAB images).
Comme au point 1 vu précédemment, elle est alors automatiquement assignée au calque dédié "Images" et est toujours insérée au point source de coordonnées (0,0). Vous pouvez toujours la déplacer en cliquant avec le bouton droit de la souris en activant la commande Déplacer dans le menu contextuel.

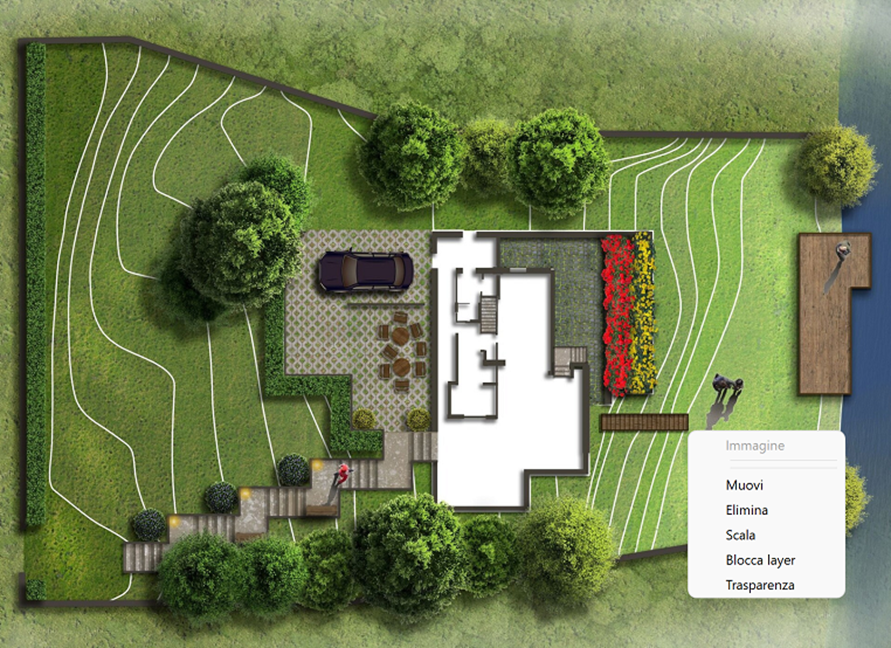

Voici les options disponibles en faire clic droit sur l’image:
- Déplacer : pour déplacer la position de l’image à un autre point du plan.
- Supprimer : pour effacer l’image.
- Échelle : pour mettre à l’échelle l’image dans la taille souhaitée.
- Bloquer le calque : pour verrouiller le calque dédiée "Images". Une suggestion apparaît pour aider à comprendre la gestion possible du calque.
TRANSFORMER L’IMAGE EN PROJET
Dans les deux cas, l’étape suivant l’importation de l’image dans le plan, est de régler correctement l’échelle.

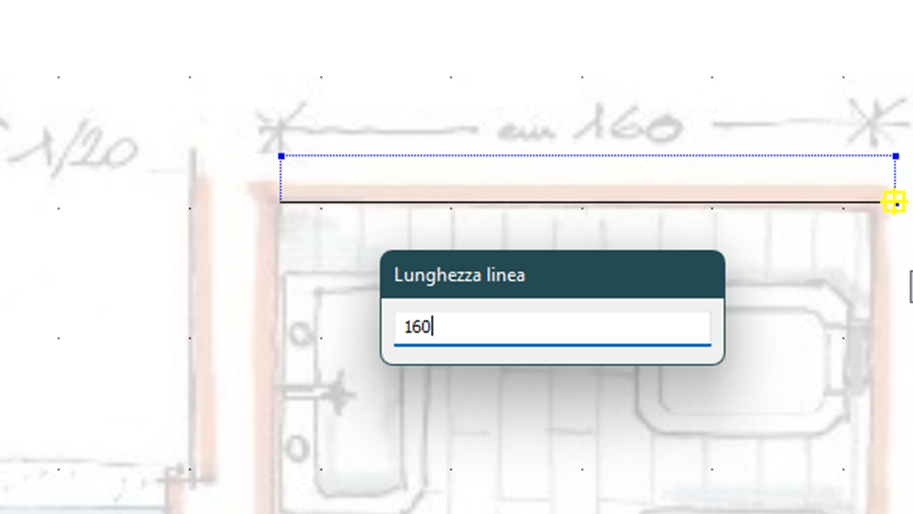

Faites un clic droit sur l’image et sélectionnez ÉCHELLE , (une suggestion s’ouvrira qui indiquera la procédure) avant de tracer la ligne, activez le mode orthogonal à l’aide de la touche O du clavier.
Après avoir entré la dimension correcte, il est possible de procéder à la construction du projet en suivant le dessin à l’aide des commandes "Nouveau mur". Regardez la vidéo dédiée
Cet article est valable pour la version 2022 et ultérieures
