Vous pouvez importer automatiquement le plan de votre projet grâce à l’Intelligence Artificielle.
Cette commande fait partie d’un pack IA (Intelligence Artificielle), il s’agit d’une version BÊTA et elle n’est pas activée par défaut : elle peut être activée sur demande et sera gratuite pour une durée limitée.
NB : l’évolution de ces réseaux sera constante et, avec le temps, ils parviendront à traiter correctement un nombre toujours plus important de plans. Les performances/résultats peuvent également dépendre de plusieurs facteurs. Demandez plus d’informations à votre agent de secteur ou à support@maticad.com
COMMENT ÇA FONCTIONNE
Vous pouvez importer des plans dans les formats suivants :
-
Images raster (fichiers avec extension JPG ou PNG) – suivez cet article pour savoir comment faire ;
-
Fichiers vectoriels (avec extension DWG ou DXF) – suivez cet article pour savoir comment faire ;
Après avoir suivi la procédure d’importation indiquée dans les articles cités, voyons comment procéder, dans les deux cas, avec l’intelligence artificielle :
Images raster (jpg, png)

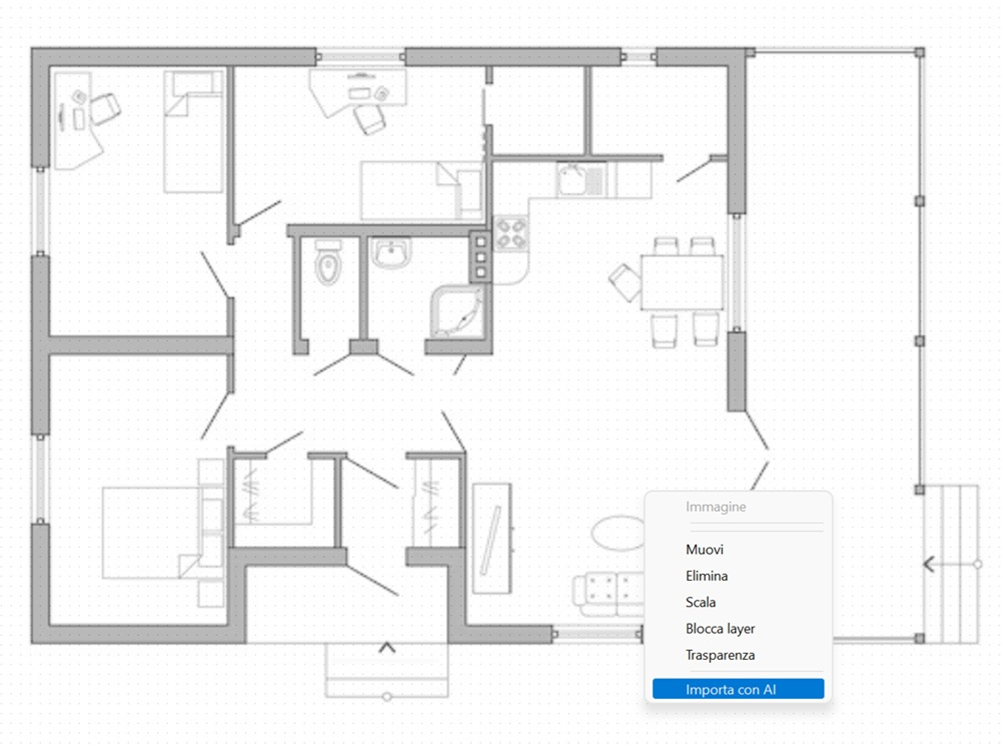

Une fois l’image importée et correctement mise à l’échelle, placez le curseur dessus et cliquez avec le bouton droit de la souris. Dans le menu contextuel, activez la commande Importer avec l’IA.
Fichiers vectoriels (dwf, dwg)
Une fois le plan importé, après l’avoir mis à l’échelle et explosé, n’oubliez pas de le nettoyer du « bruit » qu’il peut contenir, c’est-à-dire les cotes, les textes ou les éléments d’ameublement qui peuvent perturber le réseau. Il est important de ne laisser que les murs ; les symboles des portes et des fenêtres doivent donc également être supprimés et, à l’aide de la commande ligne ou polyligne, vous devez fermer les éventuels espaces dus à la présence des huisseries. À l’aide d’une fenêtre de sélection, mettez en évidence le plan que vous souhaitez traiter et cliquez sur le bouton Importer avec l’IA présent dans le ruban.
Dans les deux cas, le réseau traite l’ensemble et peut restituer un travail incomplet, mais vous avez toujours la possibilité de le revoir et de l’améliorer. Par exemple, vous devrez peut-être délimiter le volume extérieur, ou certains volumes identifiés ne sont pas corrects et vous devrez donc nécessairement les supprimer avant de les redéfinir.
En faisant un clic droit de la souris à l’intérieur du volume ou sur un profil, un menu contextuel apparaît avec plusieurs fonctions :
- Fermer le volume : ferme la polyligne du volume sans devoir cliquer, comme dernier point, sur le point initial.
- Annuler le point : si vous avez placé un point à un emplacement incorrect, il est possible d’annuler le dernier clic effectué et de revenir au point précédent sans quitter la commande de dessin.
- Quitter la commande et enregistrer : le programme vous permet de quitter la commande tout en conservant le profil dessiné jusque-là, afin de le reprendre ultérieurement (pour recharger le profil enregistré, sélectionnez à nouveau la commande Tracer présente dans le ruban).
- Quitter la commande sans enregistrer / Supprimer tous les profils : le programme vous permet d’annuler ou de supprimer tous les profils via la commande dédiée afin de recommencer de zéro avec le traçage des volumes. Si vous êtes parti d’une image, le programme trace des lignes correspondant au traçage des volumes effectué. Donc, si vous voulez repartir d’une situation propre, je vous conseille de supprimer tous les profils et d’effacer également les segments présents au-dessus de l’image.
Si le réseau a identifié un volume incorrect, placez le curseur à l’intérieur de celui-ci et sélectionnez Supprimer le volume sélectionné. Si un profil extérieur incorrect a été identifié, il est possible de le supprimer via la commande Supprimer le profil extérieur de l’appartement, puis de le retracer.
Une fois l’opération de définition de tous les volumes terminée, confirmez avec la commande Créer le plan à partir des profils. Le programme créera l’épaisseur des murs par différence entre la surface initiale du multivolume et les surfaces des différents volumes.
DomuS3D crée alors le projet complet, que vous pouvez traiter et/ou modifier comme n’importe quel autre projet.
Cet article est valable pour la version 2026 et les versions ultérieures.
