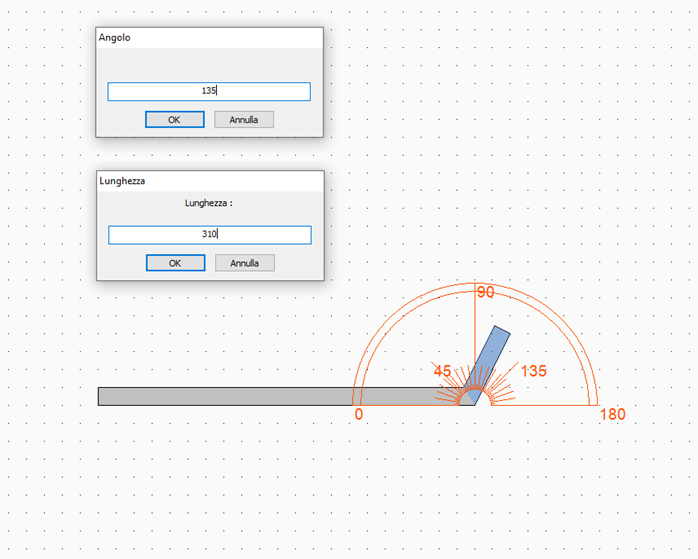

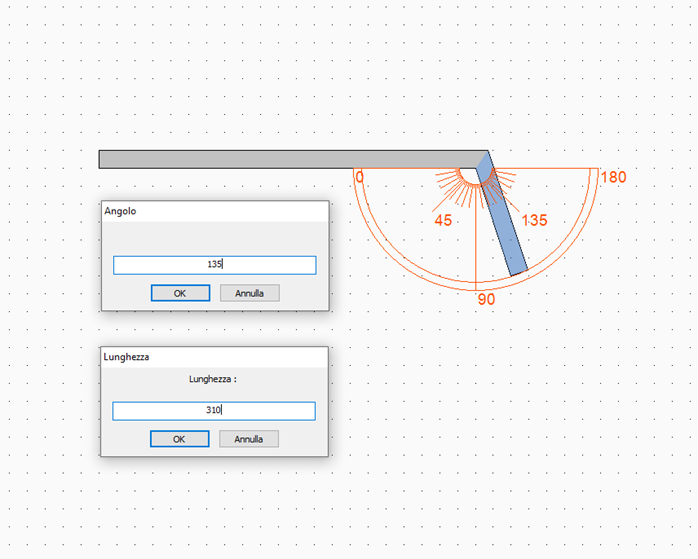

Durant le tracé de la planimétrie, si vous voulez dessiner un mur en dehors de l’équerre en connaissant l’angle qui se trouve avec la paroi précédente, déplacer la souris vers la direction dans laquelle vous souhaitez créer le nouveau mur et avec la touche droite de la souris ouvrez le menu contextuelle pour sélectionner la commande Définir l'angle. A vidéo apparait un goniomètre qui aide à identifier la valeur correcte ampleur de l’angle compris entre les parois existantes et le nouveau mur. Saisir la valeur dans le champ de la fenêtre « Angle », confirmer avec la touche OK enfin insérer la dimension de la nouvelle paroi dans le champ de la fenêtre « Longueur » et terminez avec touche OK.
Cette commande est utile aussi pour créer un mur perpendiculaire à une paroi hors équerre. Dans ce cas démarrez la commande Nouveau mur (présent dans la section Planimétrie de la Ruban) et indiquez le point de départ sur la paroi de la pièce. Maintenant indiquez avec la souris la direction vers laquelle vous souhaitez dessiner le nouveau mur et cliquez avec la touche droite de la souris pour ouvrir le menu contextuelle et sélectionner la commande Définir l'angle. Suivre la procédure décrite auparavant pour insérer des valeurs numériques de l’angle et la longueur du nouveau mur.

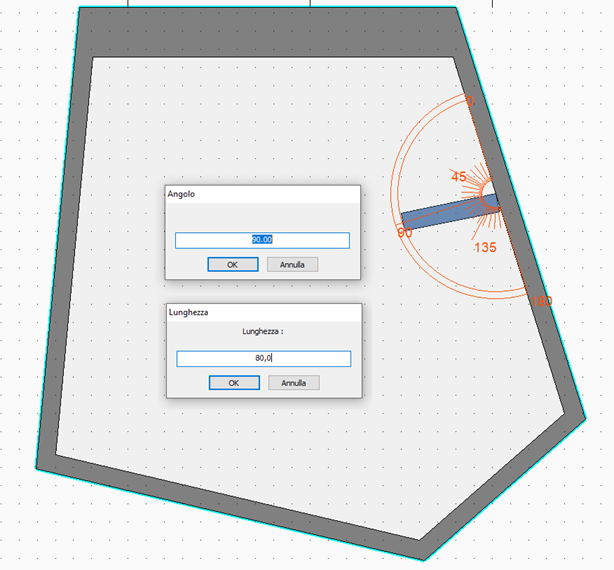

L’image suivante montre l’utilisation de la commande pour créer un mur de 80 cm qui forme un angle de 90 degré avec une paroi hors équerre.
Cet article est valable pour les versions 2020 et suivantes
