ÉTAPES RAPIDES :
1. Créez un nouveau projet, choisissez DWG/DXF, sélectionnez le fichier et confirmez avec OK.
2. Une fenêtre avec un fond noir s’ouvre, confirmez avec OK sans rien modifier.
3. Cliquez sur "Entendu" dans le message POP-UP qui explique les calques.
4. Vérifiez/modifiez le facteur d’échelle. Si nécessaire : cliquez droit -> selectionnez "Appliquer échelle" -> "Sélectionnez la ligne de référence" et puis confirmez.
5. Si nécessaire, sélectionnez « exploser » pour supprimer les entités CAO qui ne vous servent pas.
6. Si vous avez explosé la planimétrie, réinsérez tout (plan et contenu) dans un calque unique et bloquez-le.
7. Changez l’origine du dessin.
8. Dessinez le projet avec “Décalquez pièces” ou “Nouveau mur”.
1. Créez un nouveau projet, choisissez DWG/DXF, sélectionnez le fichier et confirmez avec OK.

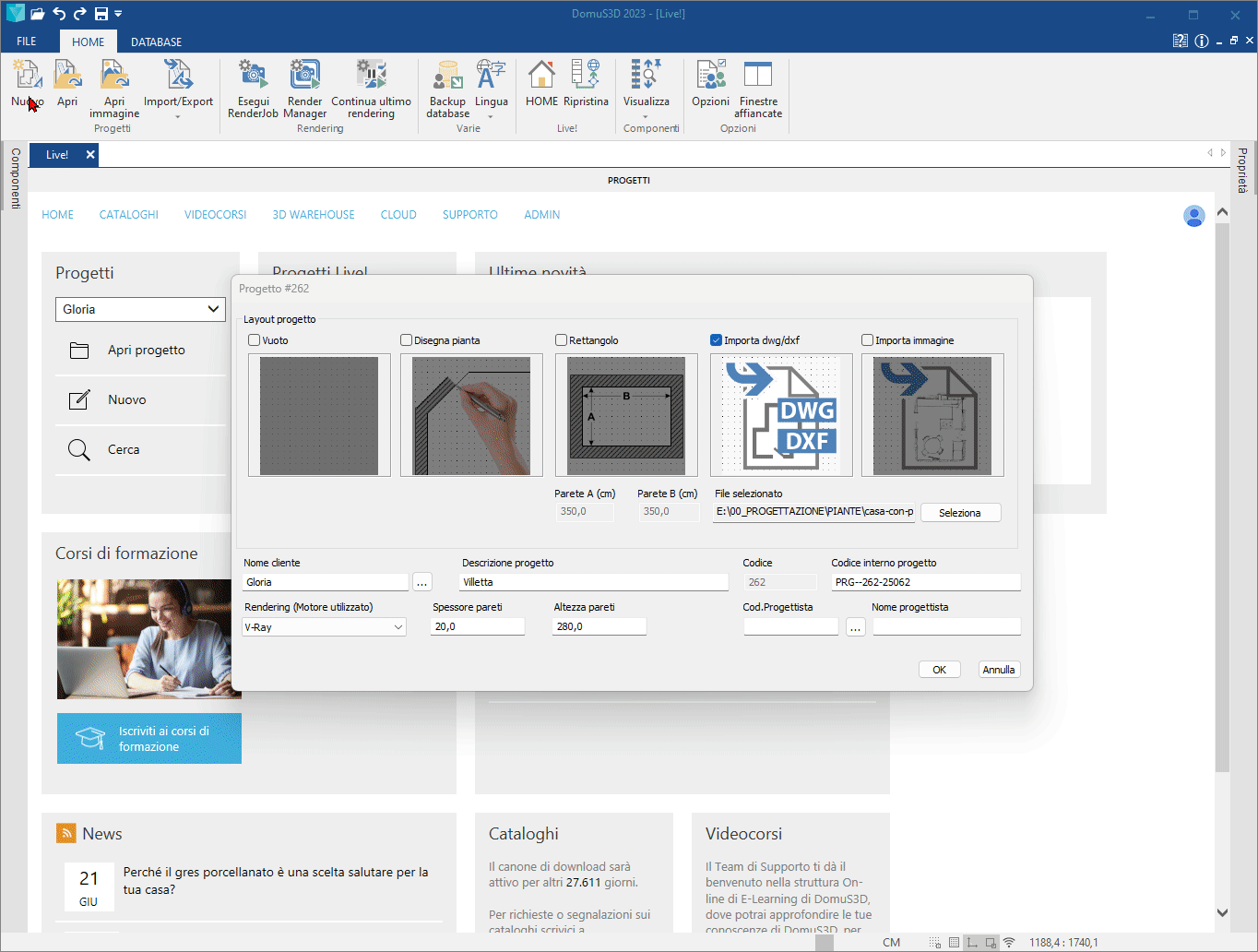

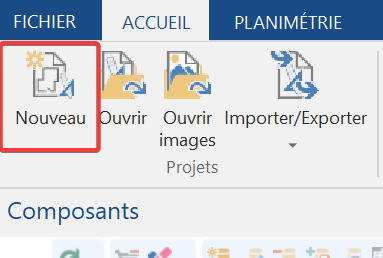

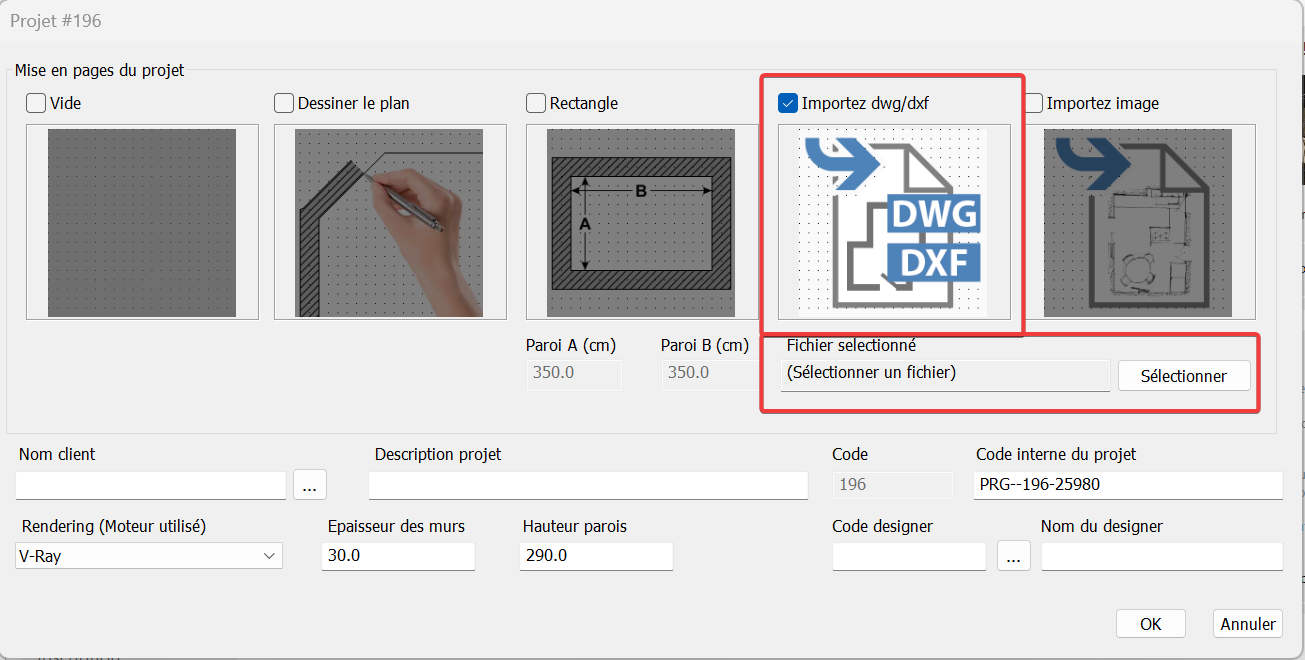

Le module qui permet d’importer un fichier au format DXF/DWG a été renouvelé, pour pouvoir travailler avec des versions mises à jour de ce format. Vous pouvez importer ces fichiers dans un plan déjà ouvert en sélectionnant Fichier->Importer/Exporter ->Importer plan DWG/DXF dans la barre d’outils. L’autre option est de créer un NOUVEAU PROJET avec Nouveau --> Importer dwg/dxf, et puis sélectionner le fichier à importer en cliquant sur « Sélectionnez ».
2. Une fenêtre avec un fond noir s’ouvre, confirmez avec OK sans rien modifier.

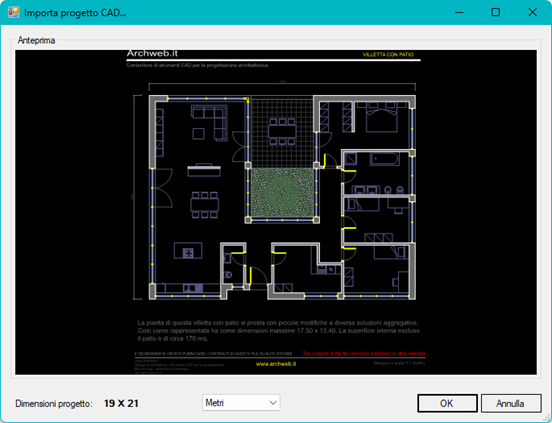

Après avoir importé le fichier DWG/DXF, un plan vide s’ouvrira et il faudra attendre quelques instants sans rien cliquer, jusqu’à l’ouverture d’une fenêtre avec un fond noir pour la gestion de la dimension du projet, comme dans l'image suivante :
Dans ce passage nous vous conseillons de laisser l’échelle automatique de DomuS3D et de confirmer avec OK.
3. Cliquez sur "Entendu" dans le message POP-UP qui explique les calques.

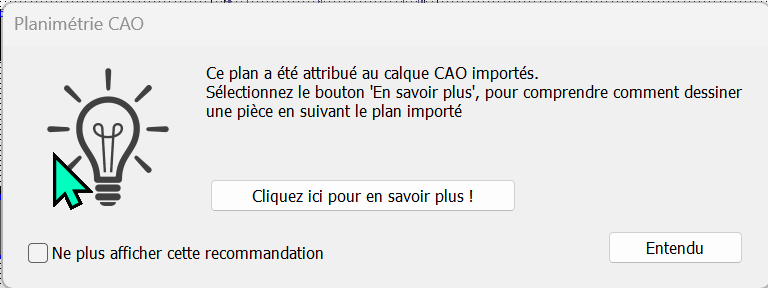

Lorsque vous confirmez la dimension du projet proposée de DomuS3D dans le passage précèdent, un message informatif POP-UP (vous pouvez choisir de ne plus l’afficher en sélectionnant l’option disponible) vous informe que le fichier DWG/DXF a été assigné au calque dédié “CAO importés”, permettant une meilleur gestion de l’aire de travail: quand les éléments graphiques du fichier importé ne vous serviront pas, il sera suffisant de cacher le calque qui le contient.
Si vous sélectionnez la commanda GESTION DES CALQUES dans la barre d’outil vous pourrez vérifier ce que nous venons d’expliquer (pour plus d'information sur la gestion des calques, lisez cet article).
4. Vérifiez/modifiez le facteur d’échelle. Si nécessaire : cliquez droit -> selectionnez "Appliquer échelle" -> "Sélectionnez la ligne de référence" et puis confirmez.

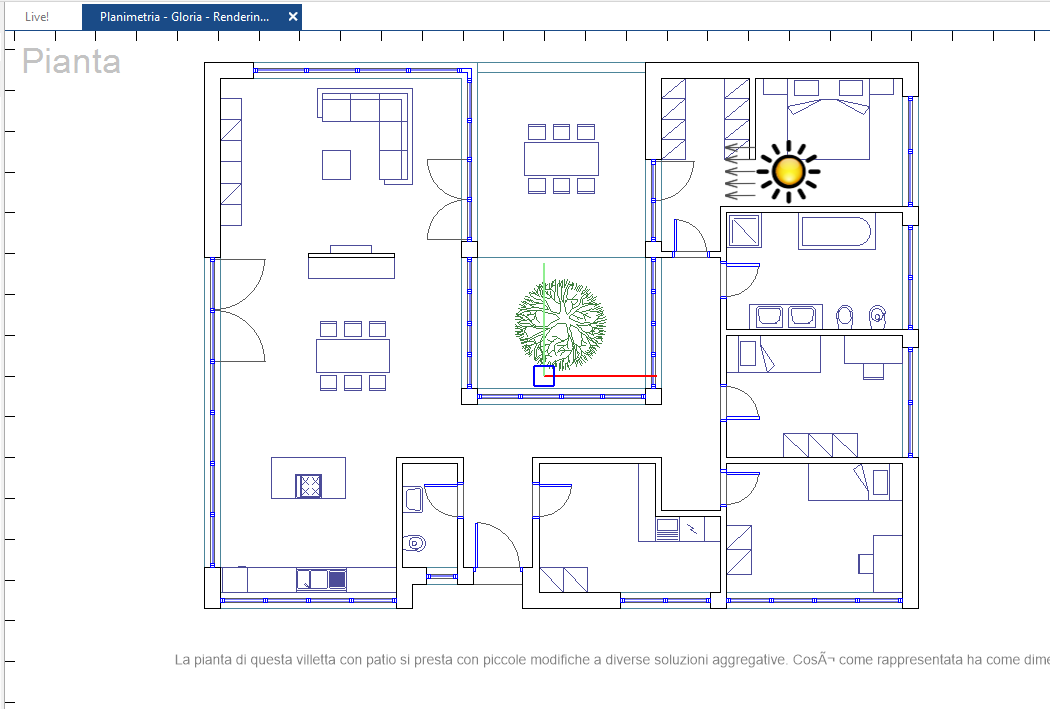

À ce point vous verrez votre planimétrie avec la pièce CAO importée ouverte.
Maintenant il faudra contrôler le facteur d’échelle du projet et le modifier, si nécessaire.

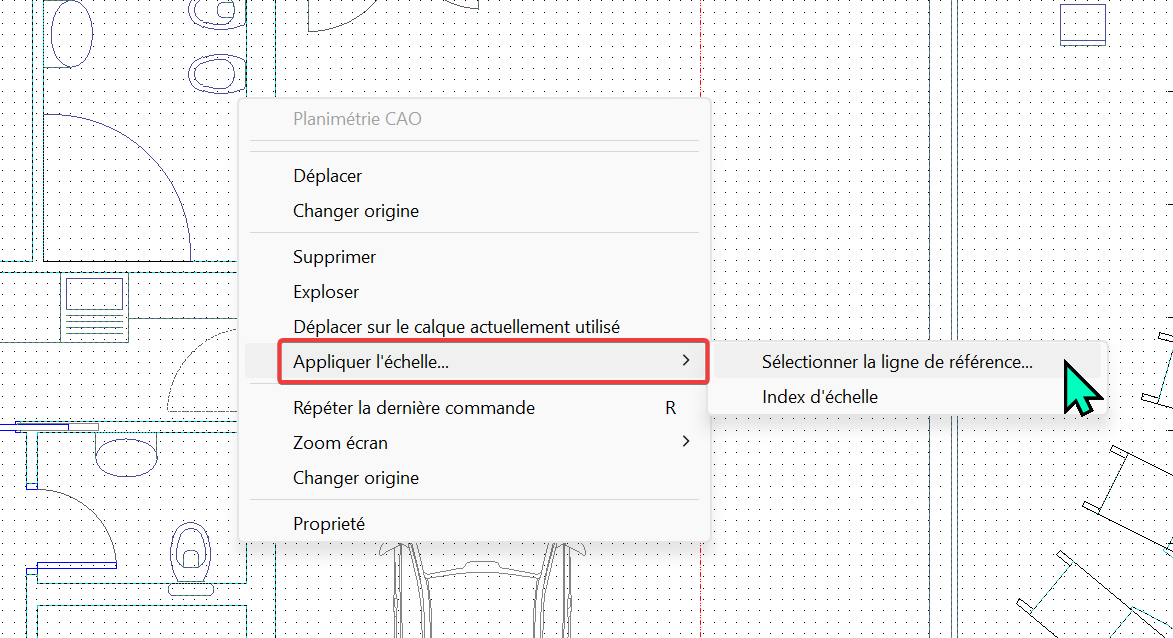

Faites un clic droit sur le dessin CAO et sélectionnez la commande Appliquez échelle --> Sélectionnez la ligne de référence.

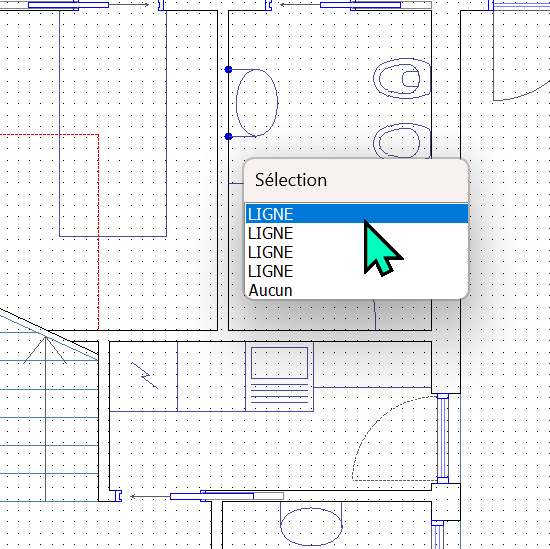

Sélectionnez une ligne du dessin dont vous connaissez la mesure réelle (par exemple celle d’un châssis) et entrez la valeur correcte.
La pièce s’adaptera à la dimension insérée. Vous pouvez utiliser les commandes Cote et Info distance dans la barre d’outil.
5. Si nécessaire, sélectionnez « exploser » pour supprimer les entités CAO qui ne vous servent pas.
Nous pouvons maintenant procéder à l’élimination des parties superflues SI NÉCESSAIRE (par exemple si nous devons développer seulement la salle de bain d’un appartement ou s’il y a beaucoup de végétation, il est conseillé de supprimer tout ce qui ne nous sert pas pour ne pas alourdir le projet)
La plan importé est maintenant un seul bloc et pour gérer ses parties séparément il faudra exploser la pièce.

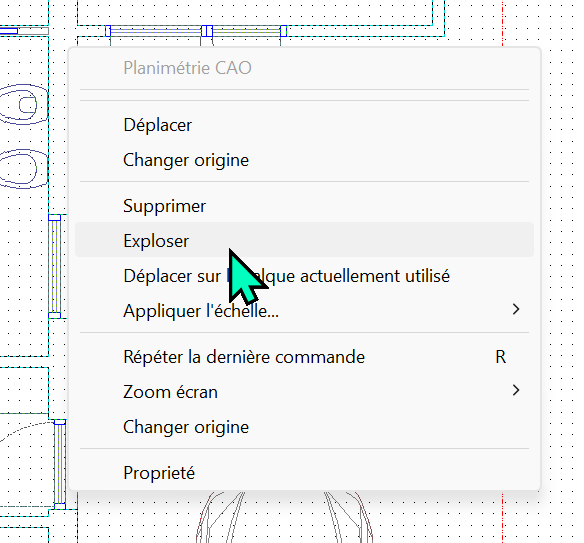

Nous pouvons tout simplement cliquer droit sur le plan et sélectionner « Exploser ».

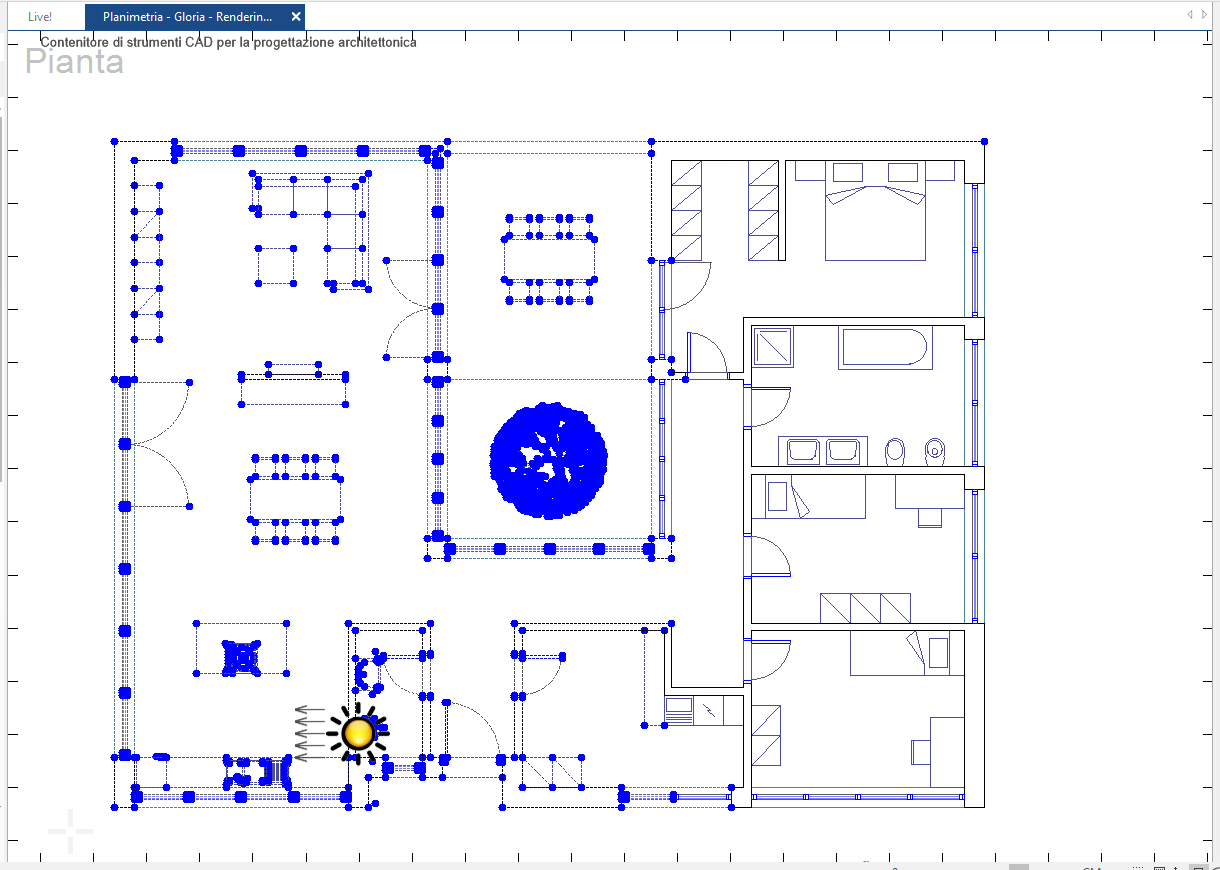

Maintenant si nous cliquons sur la pièce il y aura différentes parties CAO (Ligne, Polyligne, etc…) et dans GESTION DES CALQUES nous trouverons plusieurs calques disponibles (créé dans le logiciel où la pièce a été conçue, maintenant importés et reconnus dans DomuS3D).
Procédez en faisant des sélections multiples (appuyé sur bouton gauche de la souris et faites glisser) et supprimez avec SUPPR sur le clavier.
Le résultat sera le suivant:
6. Si vous avez explosé la planimétrie, réinsérez tout (plan et contenu) dans un calque unique et bloquez-le.
Après avoir explosé la pièce, nous vous conseillons de groupper ses parties dans le calque « CAO importés », pour éviter d’être dérangé dans les phases suivantes de la conception.

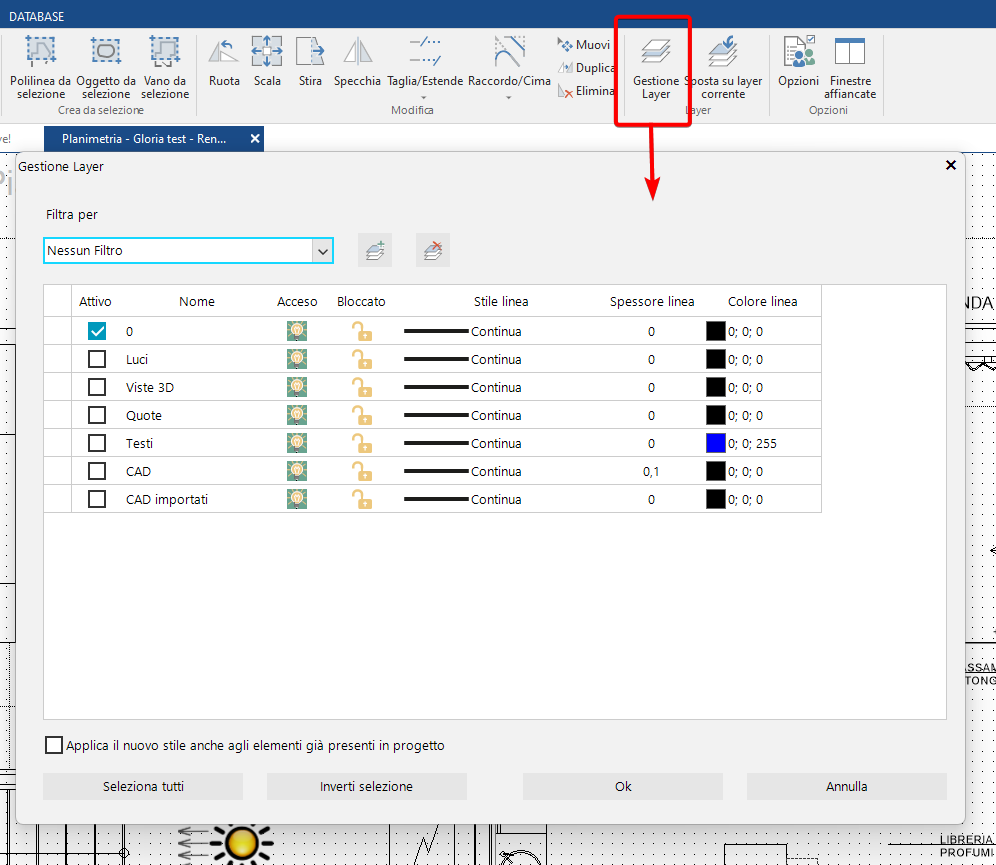

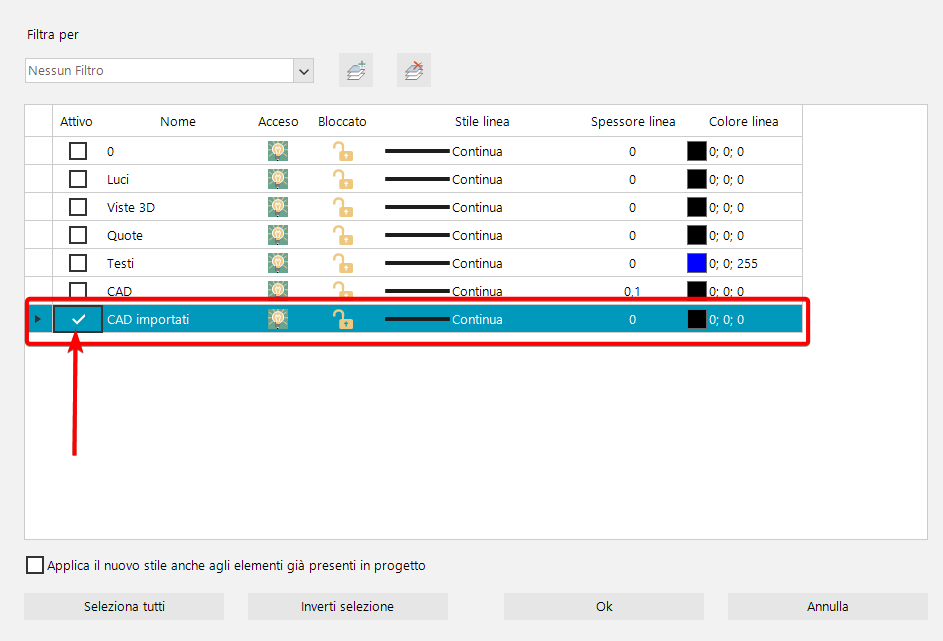

La première façon de procéder est activer le calque mentionné à partir de la tab CAO de la barre d’outil --> Gestion des calques --> chercher l’élément dans la liste et le configurer comme « Calque actif » avec un clic gauche sur l’icone du double carré à côté du nom. Le calque actif sera indiqué avec une double coche verte.
Maintenant le calque désiré est actif et vous pouvez confirmer et fermer la fenêtre.
Faites une sélection totale du dessin avec la souris et sélectionnez la commande CAO de la barre d’outil.
--> « Déplacer sur calque actif »
Pour bloquer le dessin, il faut réactiver le calque 0 ou un autre préféré.

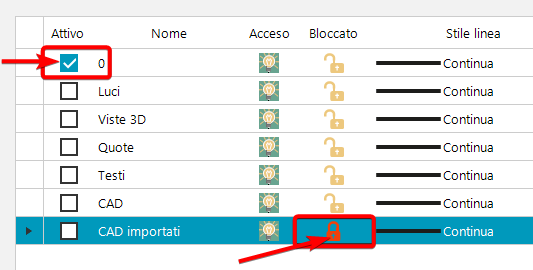

Retournez dans la commande Gestion des calques, cliquez gauche sur l’icône du double carré du Calque 0 et quand elle devient verte cliquez sur l’icone de cadenas du Calque « CAO importé » jusqu’à ce qu’il devient rouge, pour le BLOQUER.
Au besoin, l’icône de l’ampoule sert à "éteindre" et à cacher le dessin en planimétrie.
Si nous avons suivi toutes les étapes correctement, le plan CAO devrait être noir et ne plus sélectionnable.
Note : dans la phase du dessin les snaps et accrochages principales resteront actifs.
7. Changez l’origine du dessin.

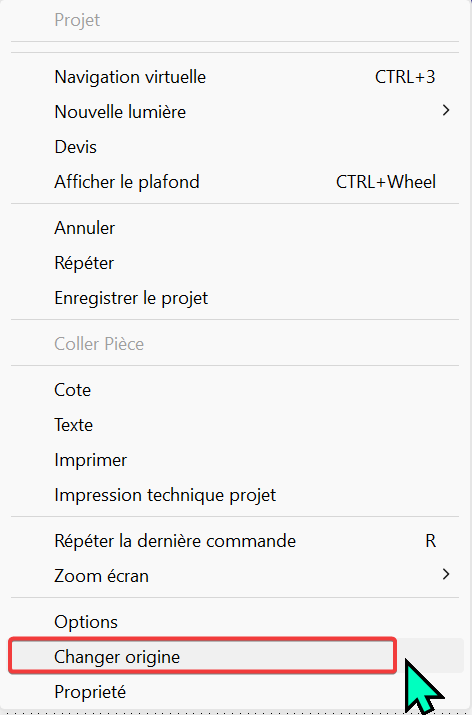

La commande “Changer origine” permet de déplacer le DWG/DXF ou le plan en indiquant comment l’aligner à l’origine : cliquez droit sur n’importe quel point du plan à sélectionnez « Changer origine » et cliquez gauche sur un point du dessin (par exemple le coin en bas à gauche de la pièce).
Un système d’axes cartésiens apparaitra sur le point sélectionné.
(Si nécessaire, l’origine peut être cachée en utilisant les Options du logiciel à Planimétrie à « Afficher les axes cartésiens »)
8. Dessinez le projet avec “Décalquez pièces” ou “Nouveau mur”.
Vous pouvez décalquer les pièces en utilisant « Décalquer pièces » (conseillé en cas de plusieurs pièces ou de parois complexes) ou « Nouveau Mur ». Lisez cet article pour en savoir plus ou regardez la vidéo dédiée.
Cet article est valable pour la version 2023 et ultérieures
