Comment placer un plafond incliné

Lors de la création d’un nouveau projet, l’application prévoit d’incérer automatiquement le plafond horizontal, en tenant compte de la hauteur des parois qui composent la pièce.

Dans le cas où un plafond incliné doit être réalisé, il peut être appliqué à la pièce active, de sorte que, dans le cas d’environnements multi pièces, l’opération doit être éventuellement répétée sur chaque pièce présente dans le projet.

Placez le curseur dans un point vide à l’intérieur de la pièce et cliquer sur le bouton droit de la souris : dans le menu contextuel, sélectionner la commande Plafond-> Modifier le plafond.

Le programme automatiquement affiche les hauteurs des angles intérieurs de la pièce en rendant disponible la modification de chacune en tapant la nouvelle valeur : pour déplacer le focus d’un champ de saisie à l’autre, utilisez la touche TAB du clavier.

Considérons les différents cas de plafonds inclinés, en commençant par le plus simple, le plafond avec une plaque :

Après avoir cliqué sur la commande, il suffit de modifier la hauteur des deux bords inférieurs. En cliquant sur le bouton droit de la souris et en sélectionnant la commande Appliquer, une flèche apparaît indiquant la pente de la couverture plaque  (vers le haut). En cliquant sur Entrée du clavier la commande est confirmée et fermée.

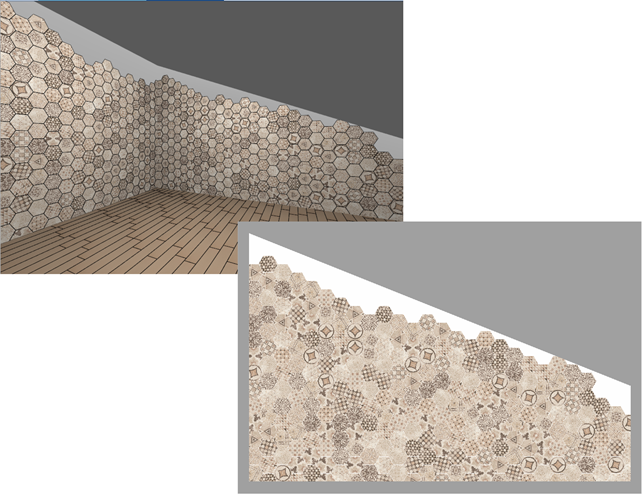

Dans la navigation le résultat obtenu est le suivant:

Pour plus d'informations sur la commande pour réaliser ce plafond, regardez cette vidéo.

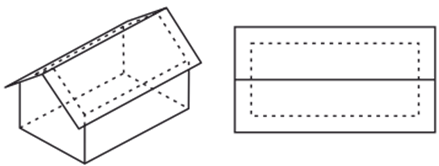

Dans le cas d’un plafond à deux couvertures / plaques:

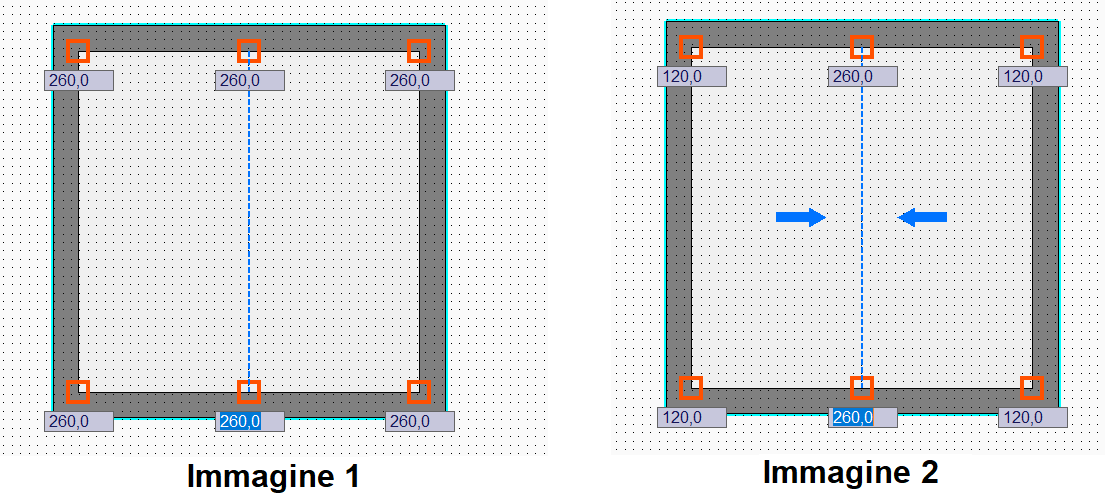

Dans ce cas, il est nécessaire d’insérer des lignes de coupe supplémentaires (techniquement définies lignes de faîtage) qui permettent de définir l’emplacement de nouveaux bords. Avec la souris, tracer une ligne qui traverse la pièce (les points de la ligne peuvent être indiqués par un clic de la souris de façon libre ou en ramenant la position exacte le long de la paroi de départ). Après avoir confirmé cette opération, le programme affiche les nouveaux sommets dont il est possible  spécifier la hauteur (image 1). Après avoir modifié les hauteurs de chaque sommet, la commande Appliquer affiche les indicateurs de pente (image 2).

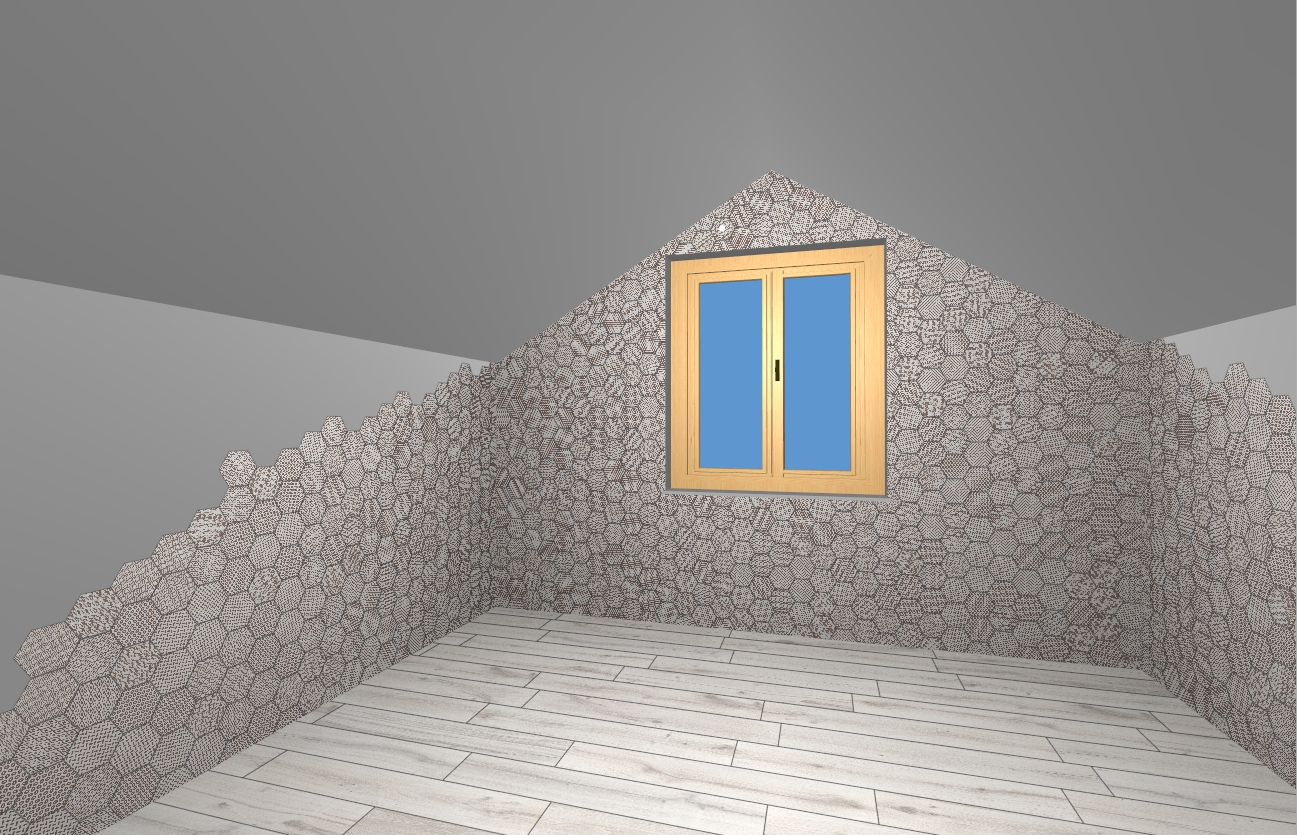

Dans la navigation le résultat  obtenu est le suivant:

Pour plus d’informations sur la commande pour réaliser ce plafond, regardez cette vidéo.

Cet article est valable pour les versions 2019 et supérieures
