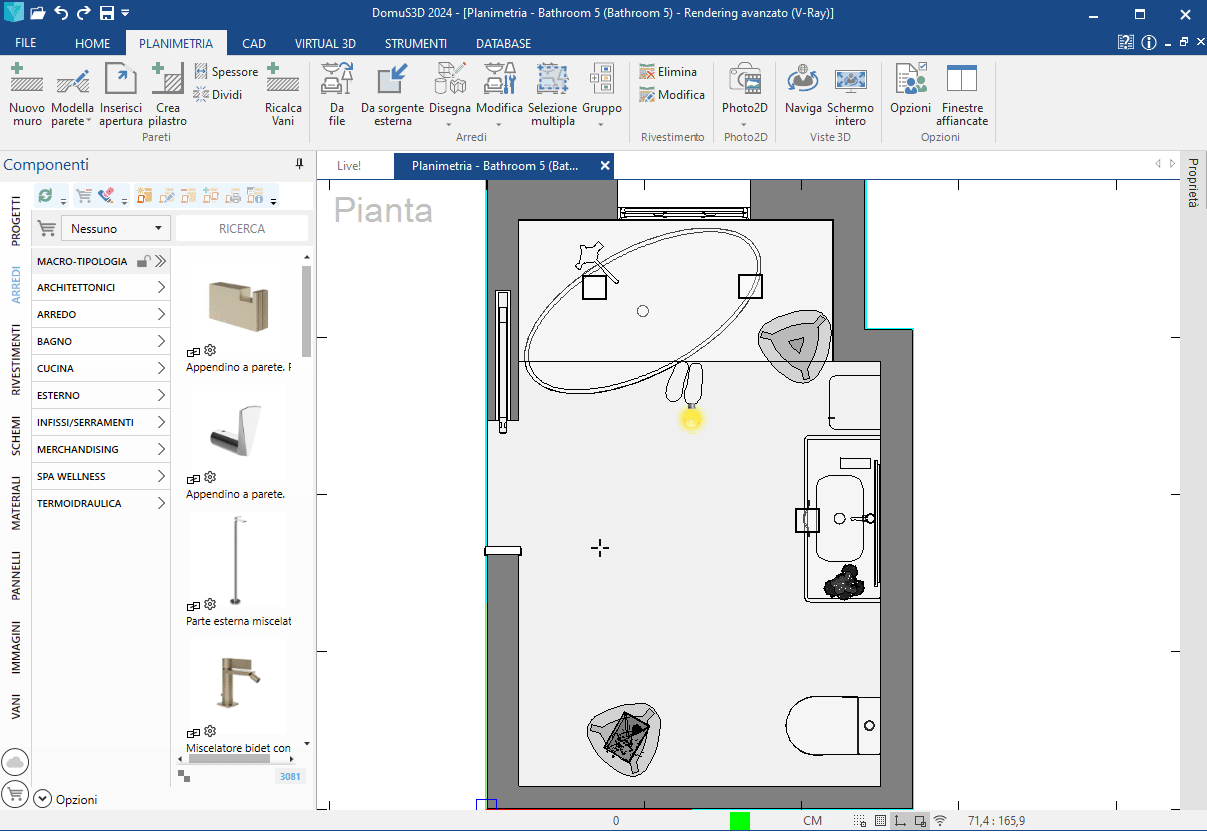

Pour réaliser un projet avec plusiers pièces, il existe différentes techniques, dont l’une d’elles consiste à utiliser la commande "Nouveau Mur" de la barre d’outils Planimétrie.
Regardez cette vidéo pour savoir comment faire !

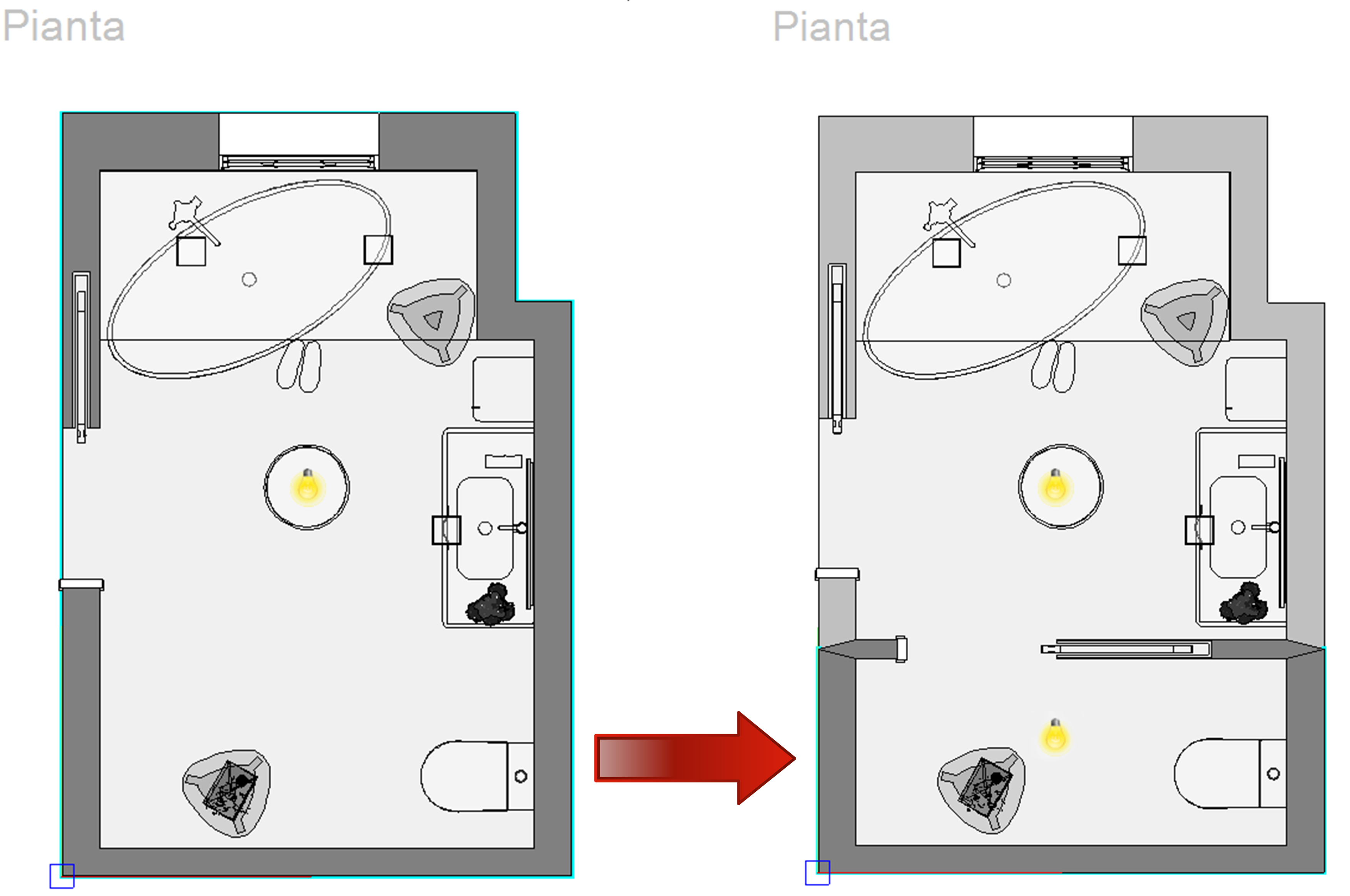

Au moment où vous dessinez une cloison de séparation à l’intérieur d’une pièce, le programme divise automatiquement le compartiment en deux pièces. Une lumière omni point forme est également placée automatiquement au centre de chaque pièce (cette lumière peut être éliminée ou déplacée selon les besoins).
Si votre exigence n’est pas de créer deux pièces distinctes, continuez dans cet article.
Pour positionner le mur, le programme vous permet de spécifier le point de départ librement (clic gauche de la souris n’importe où sur le mur) ou exactement en saisissant la distance entre le bord droit/gauche des murs adjacents (pour passer d’un champ de saisie à l’autre, utilisez la touche TAB du clavier). Avant d’insérer le point de départ du nouveau mur (ou même après), avec le clic droit de la souris, vous pouvez modifier l’épaisseur de chaque segment de mur, en sélectionnant "Définir l’épaisseur".
Après avoir défini le multicompartiment, vous verrez sur le plan une couleur différente dans l’épaisseur des parois (généralement en gris plus foncé si laissé par défaut) qui identifient le compartiment actif. Reconnaître et activer le compartiment actif, sera utile dans plusieurs cas, par exemple lorsque vous devez insérer des meubles configurables dans le module meuble configurable.
En ouvrant la navigation virtuelle, si vous trouvez des lignes bleues encadrant les compartiments, suivez les indications de cet article pour les désactiver.
Cet article est valable pour les versions 2019 et suivantes
