Le nouveau module "Meuble modulaire" a été ultérieurement amélioré et intégré dans la section AMEUBLEMENT de la fenêtre des composants. Maintenant, les éléments configurables sont situés avec les éléments "standard" (par rapport à la version précédente, il n’y a donc plus le double TAB dans le composant AMEUBLEMENT).
L’utilisateur a la possibilité d’insérer dans le projet des éléments personnalisables selon les spécifications de l’entreprise productrice, en créant différentes compositions, modifiables dans toutes les parties prévues par le fabricant. En sélectionnant des meubles spécifiques, une nouvelle fenêtre dédiée s’ouvre et dans cet espace vous pouvez personnaliser la composition en ajoutant et en assemblant les éléments qui la composent.
Méta-articles
Comme mentionné précédemment, sur DomuS3D sont disponibles les meubles configurables à l’intérieur de la section AMEUBLEMENT dans la fenêtre des composants. Ceux-ci sont reconnaissables par un petit marqueur en bas à gauche de l’aperçu.
Nous pouvons distinguer deux types de meubles configurables :
- FAMILLE D’ÉLÉMENTS MODULABLES (articles de composition et caractérisés par le marqueur des 3 engrenages).
En faisant glisser une famille d’éléments configurables dans le plan, la fenêtre de configuration s’ouvrira automatiquement et vous pourrez procéder à la création de la composition en personnalisant et en assemblant les éléments qui la composent.

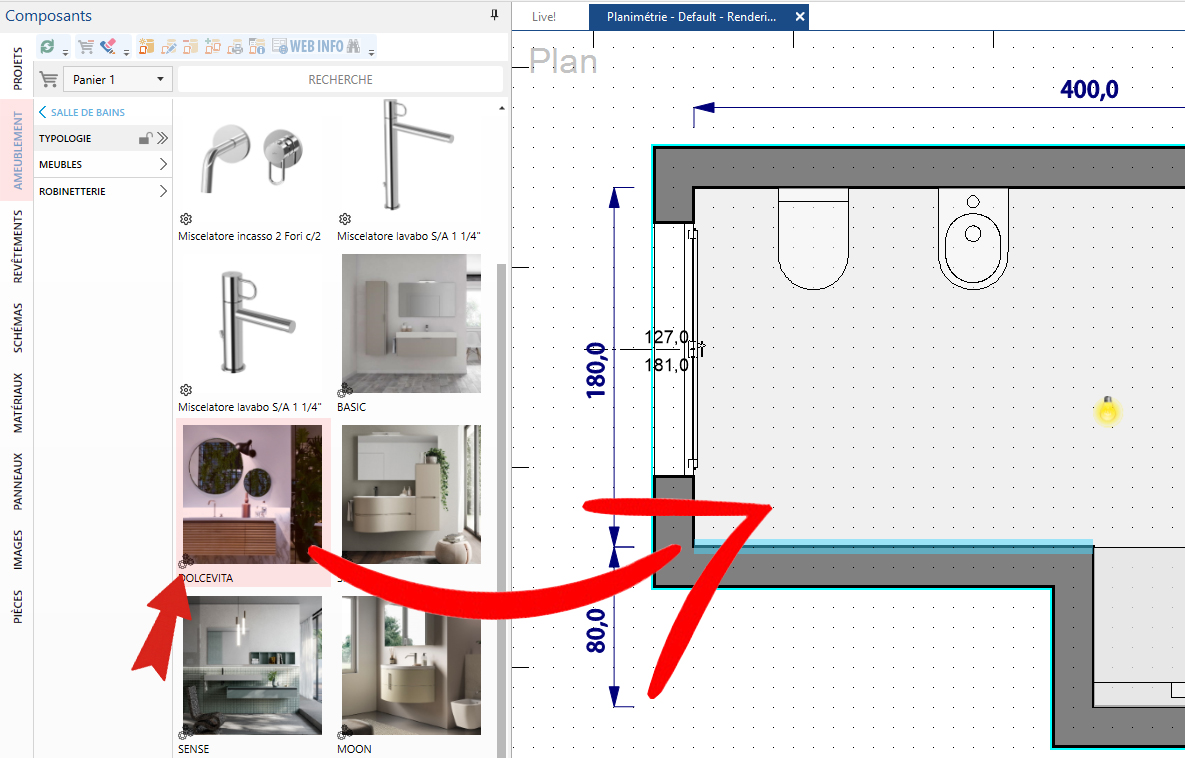

Étape1. Faire glisser la composition dans le plan

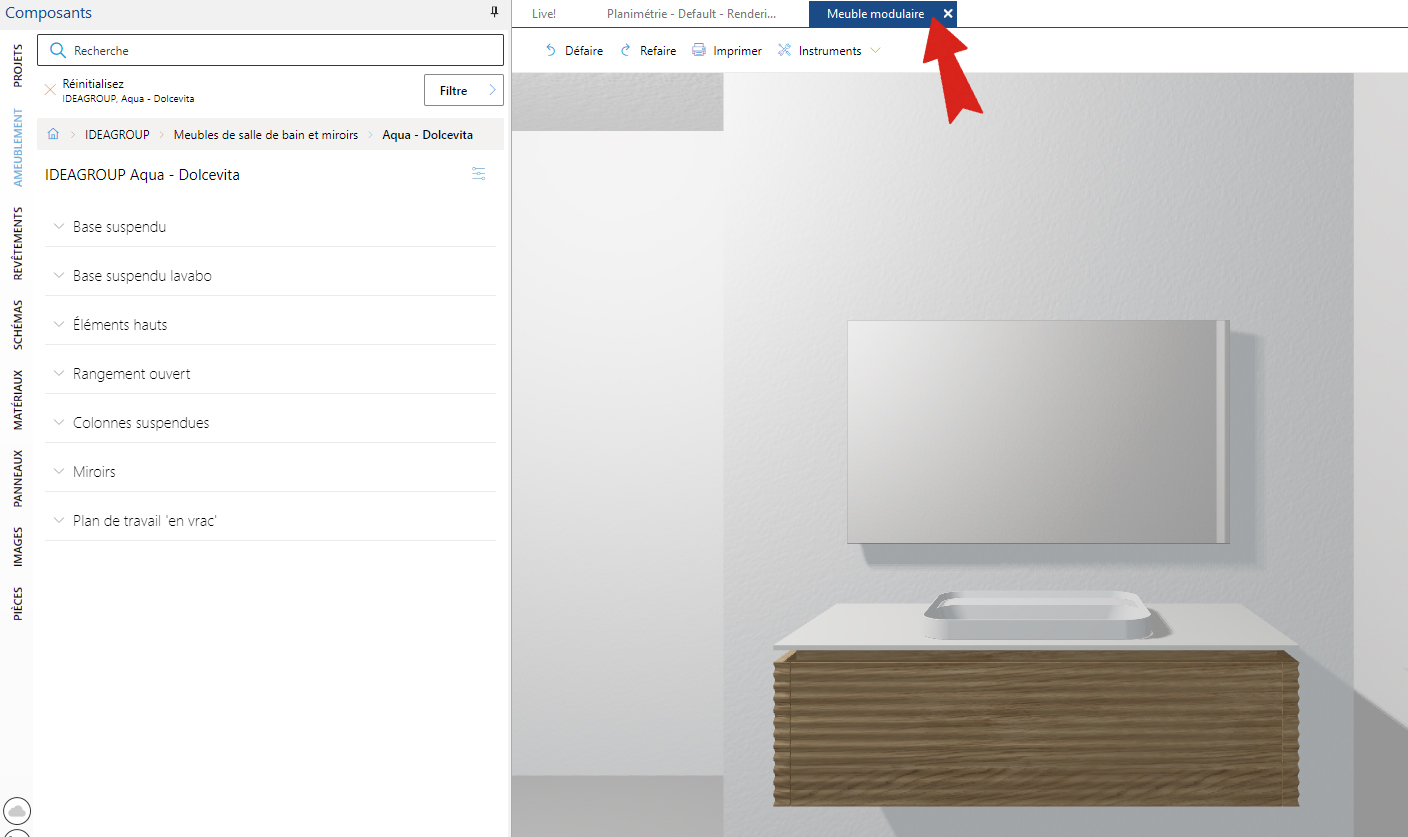

Étape2. La fenêtre du module meuble modulaire s’ouvre automatiquement

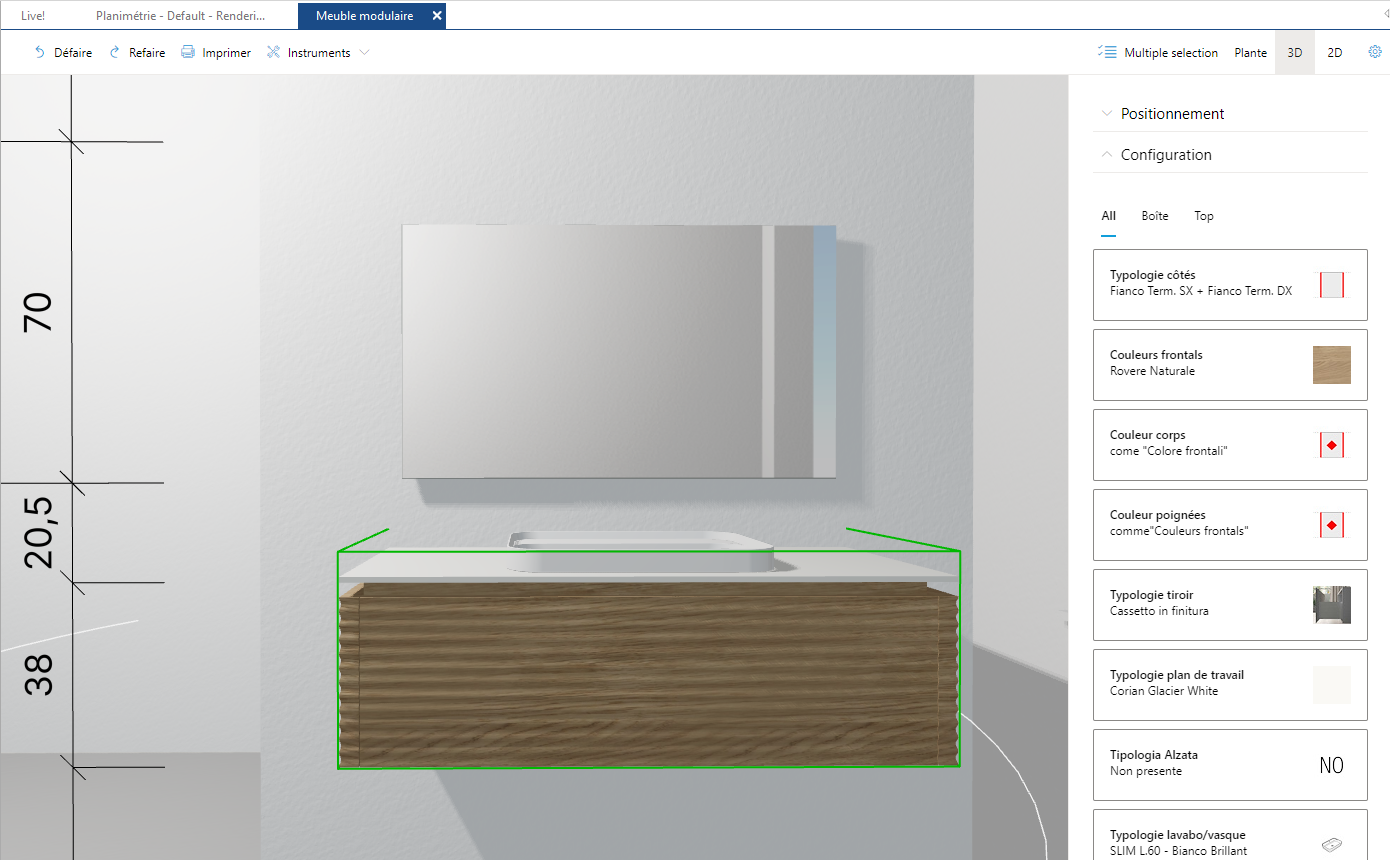

À droite de cette fenêtre sont disponibles les fonctionnalités pour configurer et définir tous les détails structurels et esthétiques (couleurs, matériaux de finition, etc.).

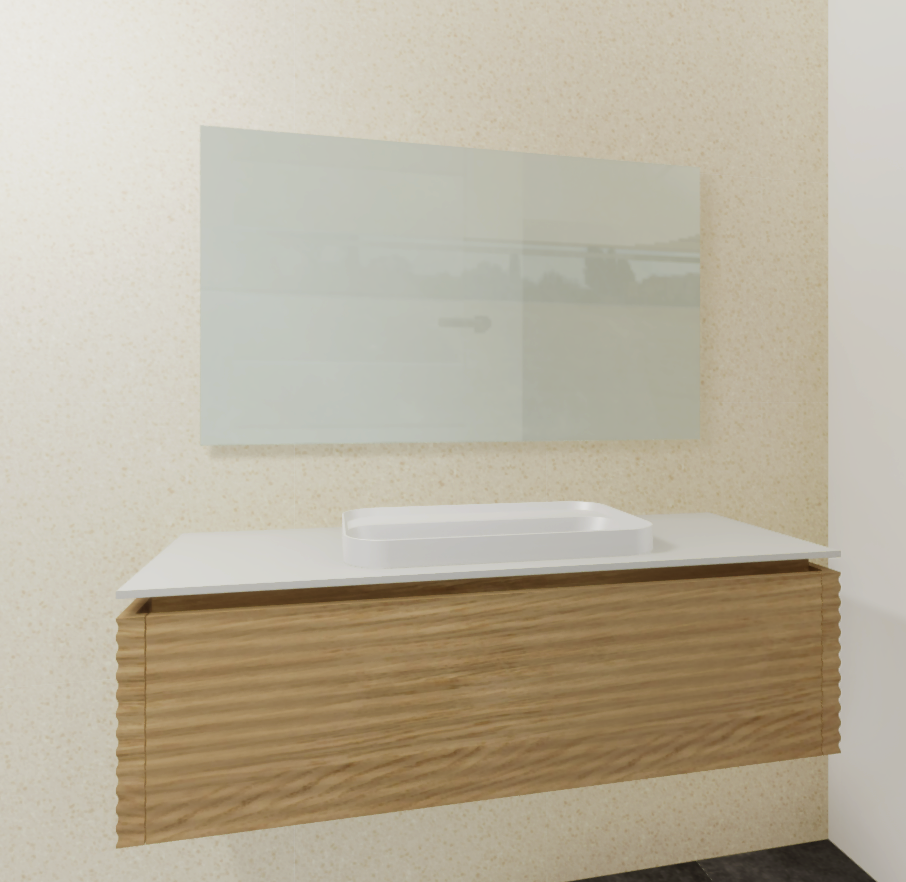

Après la phase de configuration de la composition, vous confirmez tout simplement en passant à nouveau dans la fenêtre de planimétrie ou de navigation de votre projet où vous pouvez voir le résultat dans le projet.

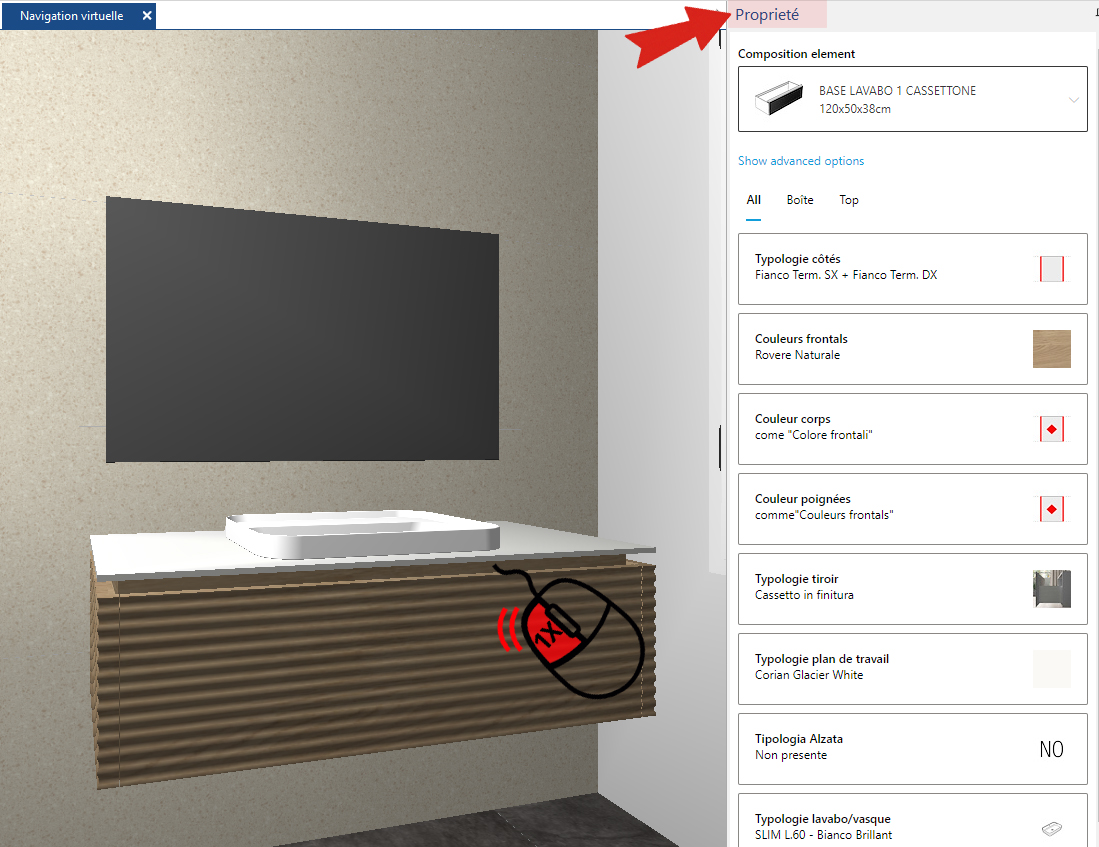

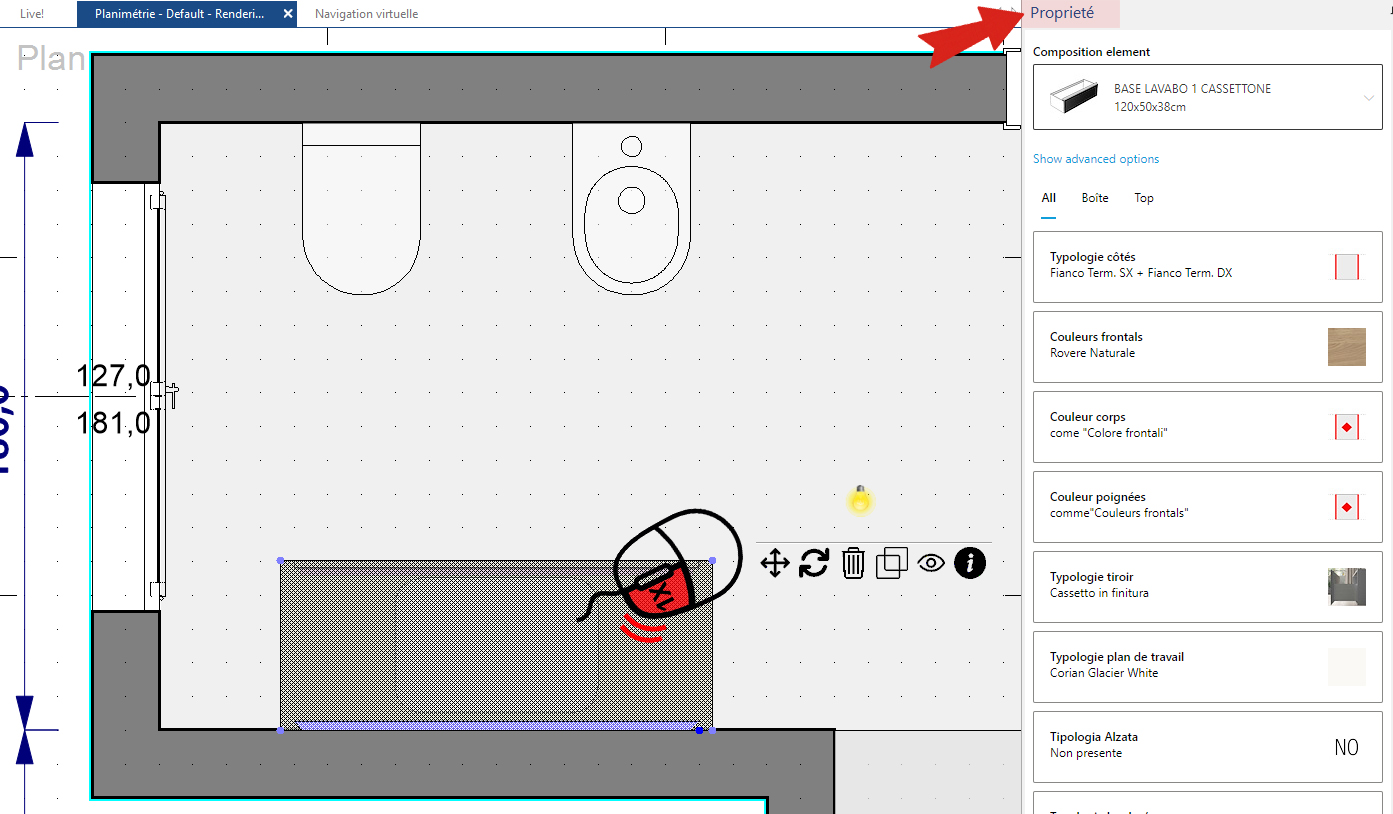

La composition apparaît comme un seul bloc, et peut être déplacée, pivotée, dupliquée ou supprimée. Il est possible de modifier certaines caractéristiques de la composition directement à l’intérieur du projet, comme par exemple la couleur, le type de lavabo, etc, soit dans la planimétrie soit da la navigation. En cliquant à gauche sur le bloc de composition, la liste des variantes modifiables s’affiche à droite dans la fenêtre des propriétés.
Pour modifier la structure de la composition, il faut faire un clic droit sur la composition, soit à partir du plan ou de la navigation, et choisir l’option d’édition dans le menu contextuel.
- ÉLÉMENTS MODULABLES SIMPLES (articles individuels caractérisés par le marqueur à 1 engrenage)

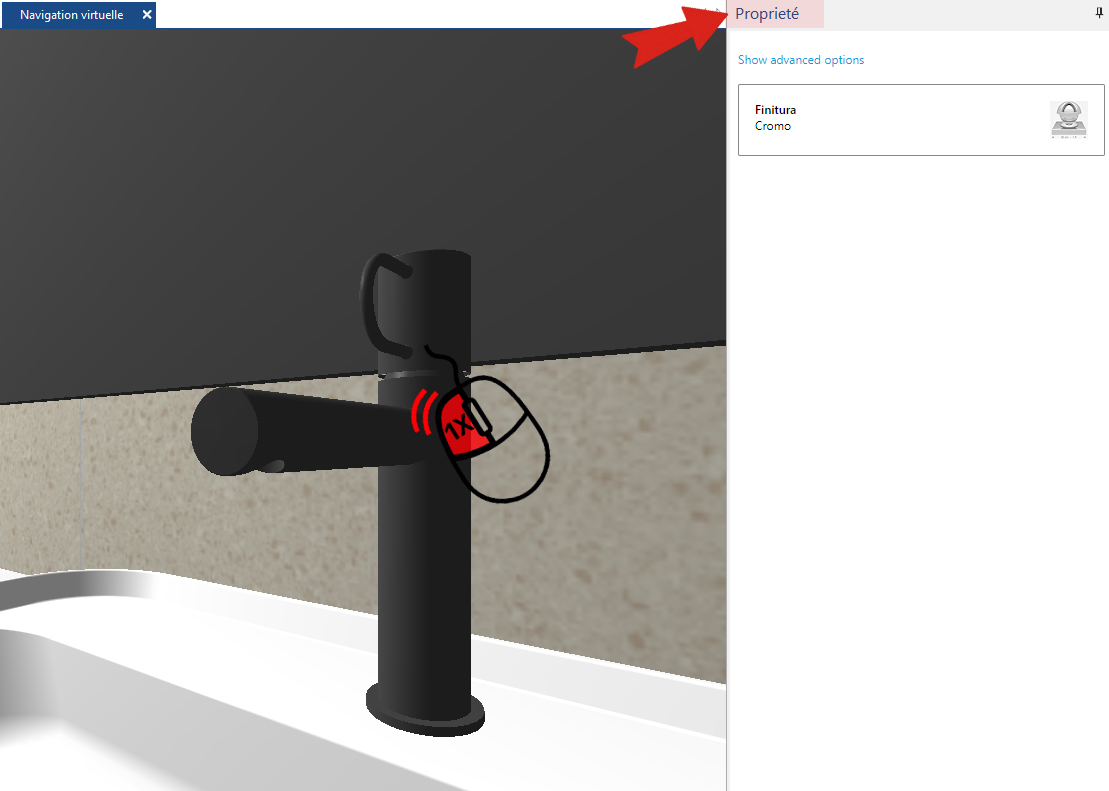

En ce qui concerne les éléments configurables individuels, par exemple, les robinets, en faisant glisser l’élément dans le projet (plan ou navigation), à droite dans la fenêtre des propriétés sont disponibles les fonctionnalités pour configurer et définir tous les détails disponibles. Il n’est donc pas nécessaire de utiliser la fenêtre de meuble modulaire pour ces éléments individuels.
Découvrez la vidéo dédiée ! Cliquez ici
Cet article est valable pour la version 2022
