Pour insérer des poutres sur le plafond incliné vous devez le réaliser comme un objet 3D.
Pour leurs construction suivre la procédure indiquée ci-dessous :
- Déplacez-vous dans la vue 2D de la paroi du grenier.

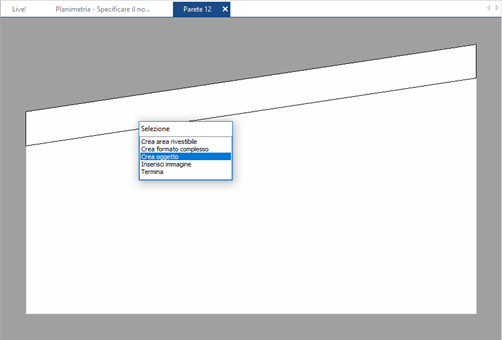

- Avec les commandes CAD dessinez le profil des poutres sur la partie supérieure de la paroi en utilisant les snaps présents. Pour dessiner la ligne oblique cliquez sur la touche (0) du clavier pour désactiver la modalité orthogonale dans le cas qu’il soit actif. Une fois dessiné un profil fermé sélectionner la commande Créer un objet et dans la fenêtre qui apparait indiquer l’épaisseur de la poutre

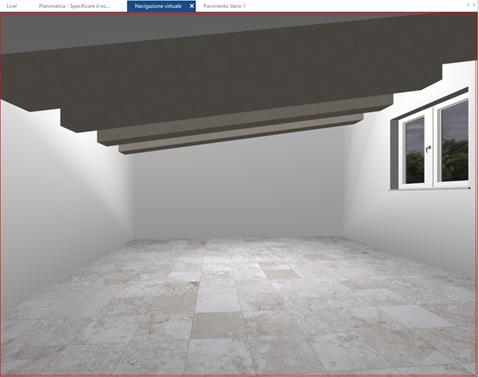

- Après avoir dessinée la poutre et appliquer le matériel que vous souhaitez (pour plus d’informations cliquer sur le lien suivant) il est possible de le copier et le positionner les différentes copies dans la vue de la planimétrie
Cet article est valable pour les versions 2017 et suivantes
