Dans cet article nous verrons comment créer une lucarne positionné dans un plafond incliné, dans la prochaine image vous pouvez voir un exemple :
Il faut dire, tout d’abord, qu’en planimétrie sont disponibles deux typologies de visualisations :
- la vue traditionnelle "Plan" que vous connaissez déjà des versions précédentes
- La nouvelle vus “Plafond” à laquelle accéder chaque fois que vous voulez personnaliser les différentes hauteurs du plafond incliné, cette vue ne contient pas la représentation des meubles (cela pourrait créer confusion, en devant travailler au niveau du plafond / toit).
En haut à gauche de la fenêtre vient toujours indiquée la typologie de vue active courante (plant / plafond).
Vous pouvez passer d’une vue à l’autre de façon différentes :
- en tenant appuyé la touche CTRL et en utilisant la roue de la souris.
- en sélectionnant la commande clic droit Plafondà Modifier plafond.
Ou alors encore avec le clic droit sur l’écriture « Plant en sélectionnant « Visualiser Plafond /Plant »

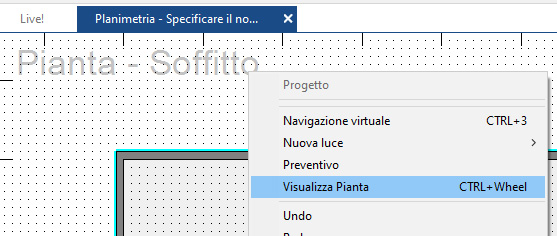

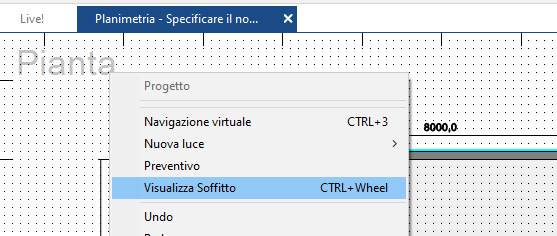

| Changer de vue de la planimétrie à plafond | Changer de vue de plafond à planimétrie |
Premièrement, il est nécessaire de créer le plafond incliné à travers le clic droit de la souris à Plafond -à Modifier Plafond.

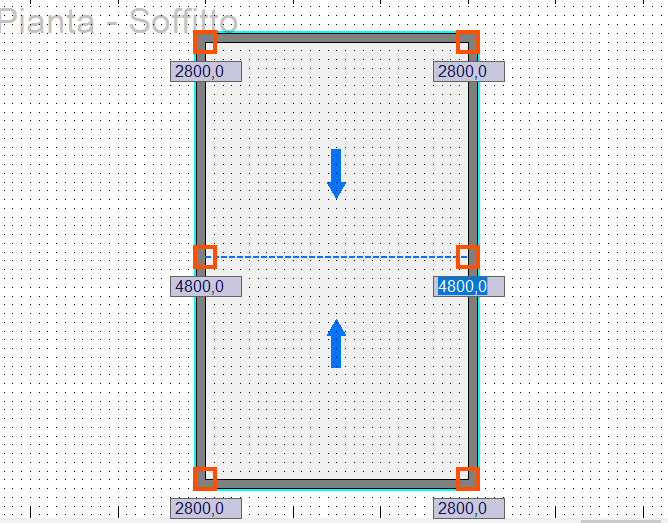

En supposant de vouloir réaliser un toit à deux pentes, nous vous conseillons de dessiner initialement la ligne de comble en réglant les hauteurs de ces sommets à une valeur évidemment majeur par rapport au reste de la pièce.
Pour plus d’informations et détails vous pouvez vous référer à l’article de la Guide en ligne.
En fonction des valeurs de hauteur définies dans les sommets des côtés, le plafond incliné sera créé avec une pente plus au moins accentuée.

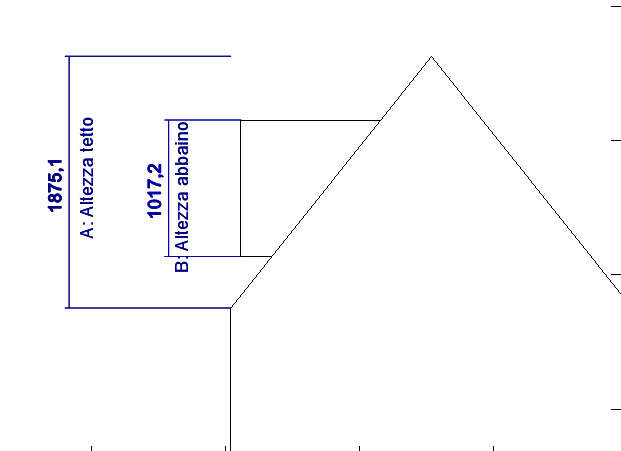

La lucarne est da considérée comme une vrai fenêtre verticale qui s’ouvre sur un des côtés du toit incliné et pour cela peut être insérer seulement sur quelques toits. Le toit incliné devra donc pouvoir contenir la lucarne choisi. Comme on le voit dans la prochaine image, la quota A (relative au toit créé) doit être majeur ou égal à la quota B relative ò la hauteur de la lucarne
Pour insérer la lucarne vous devez rester en planimétrie en ayant active la vue plafond. De la section Meuble de la fenêtre des composants, positionnée sur la gauche, sélectionner la typologie « Fenêtres pour toit—Lucarne » Choisir entre les éléments la lucarne que vous préférée et la glissée à l’interne de la planimétrie (drag&drop) en tenant appuyé la touche gauche de la souris pour la déplacer dans la position de destination.
Automatiquement vous verrez la géométrie d’encombrement géométrique de l’objet qui peut se présenter de deux couleurs différentes :
- La couleur rouge indique qu’il n’est pas possible de l’insérer dans cette position car pas compatible avec les dimensions du coté pour pouvoir le recevoir.
- La couleur bleu clair indique que l’espace à disposition permet le positionnement sans problèmes.
Appuyer sur la touche ENVOYER pour confirmer l’insertion.

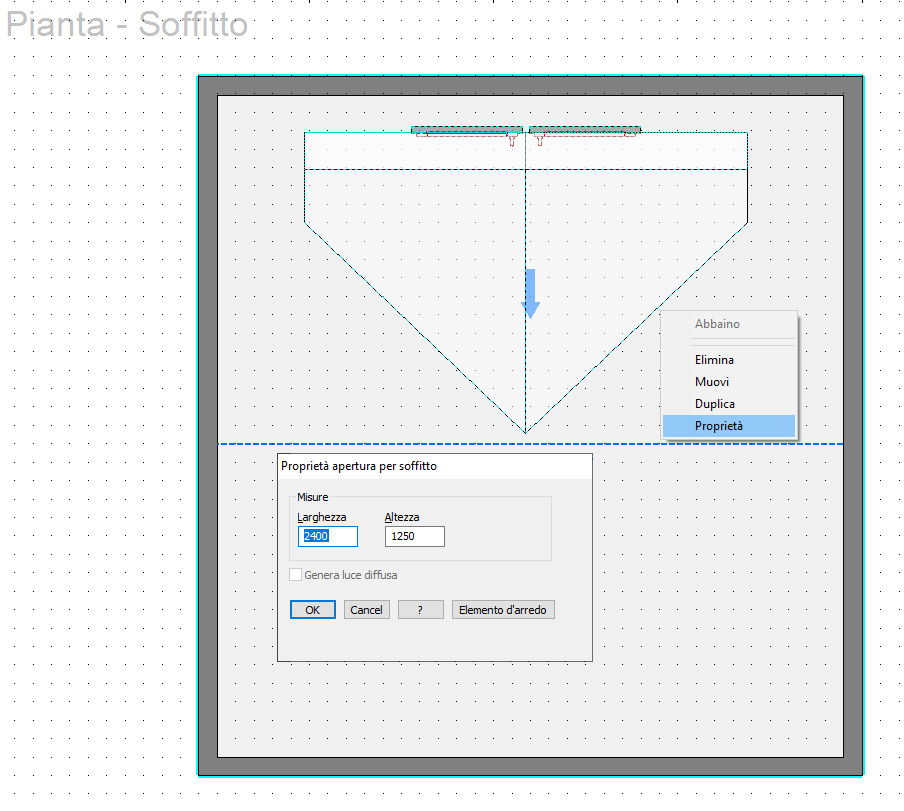

Vous pouvez modifier les dimensions de la lucarne seulement après l’avoir positionnée. Avec un clic droit de la souris sur le profil en planimétrie actifs un menu contextuel où accéder à la commande Propriété. A ce niveau vous pouvez insérer les nouvelles mesures de largeur et hauteur et confirmer, à la fins, cliquer sur OK.
Ces nouvelles mesures feront quand même références à l0encmbrement totale de l’objet et iront à modifier également la fenêtre à l’intérieur. Le programme effectuera un contrôle permettant l’insertion seulement s’il est possible de le faire, en fonction des nouvelles dimensions à l’inclination et à la profondeur du plafond incliné. SI ce n’est pas possible, la lucarne sera enlevée du plafond.
Pour insérer l’objet in une précise position de la planimétrie, vous pouvez utiliser la commande « Point2D » du menu contextuel : glisser l’objet dans la planimétrie pour l’insérer et, quand est encore à curseur, cliquez avec la touche droite de la souris. Sélectionné la commande « Point 2D » du menu contextuel et insérer les coordonnées 2D absolues de la planimétrie. Vous pouvez acquérir ces valeurs X et Y de coordonnées à travers la commande « Info Point » dans la section Outils de la barre des commandes.
Si vous souhaitez déplacer une lucarne déjà placée, clic droit sur l’objet et sélectionnez la commande "Déplacer".
Le seuil intérieur entre la fenêtre et le plafond incliné vient créer automatiquement du programme sa dimension peut être modifiée en changeant l’épaisseur du plafond à travers clic droit de la souris et en sélectionnant la commande Plafond-à Epaisseur du menu contextuel qui apparait.
