Al crear un nuevo proyecto, también es posible importar una imagen para usarla como base para crear el proyecto en DomuS3D.
Hay 2 formas de hacerlo:
- VENTANA NUEVO PROYECTO

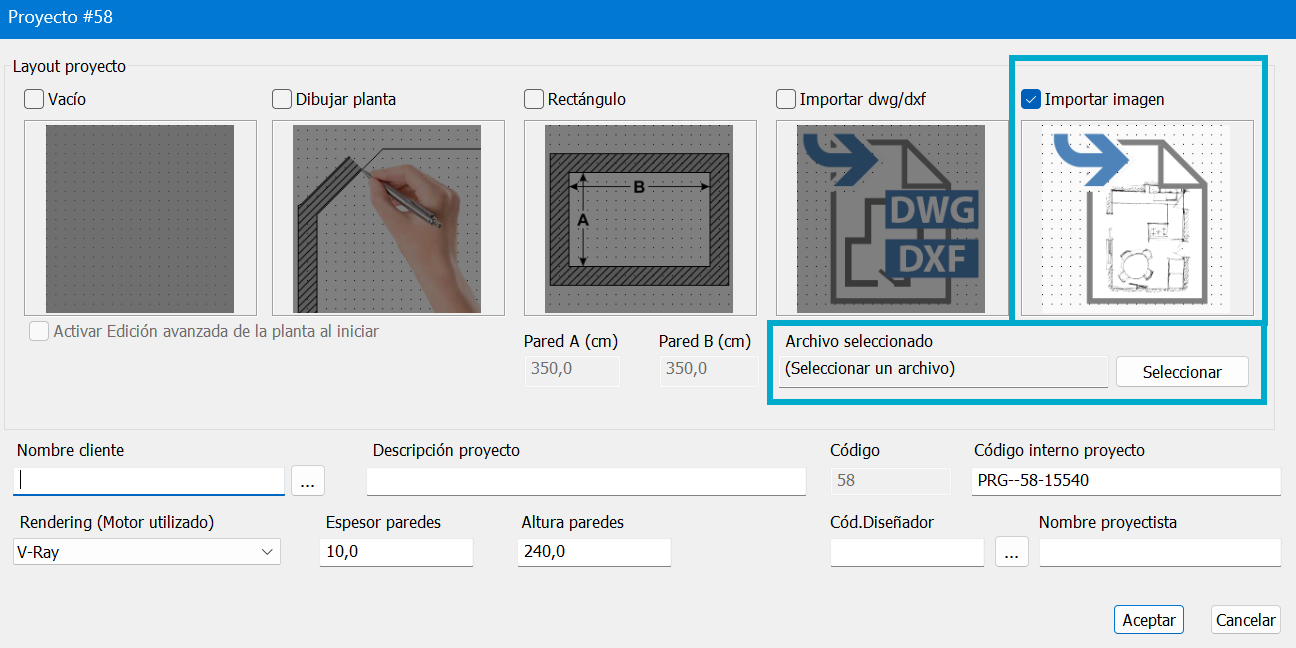

En la ventana de creación de NUEVO PROYECTO, selecciona "Importar imagen" y luego selecciona la imagen a importar haciendo clic en el botón "Seleccionar".
Al importar el archivo, DomuS3D asigna automáticamente el archivo a una capa dedicada, lo que permite una mejor gestión dentro del área de trabajo: de hecho, cuando la imagen ya no sea necesaria, será suficiente con ocultar la capa que la contiene.
(Si quieres más información sobre las capas, lee este artículo)

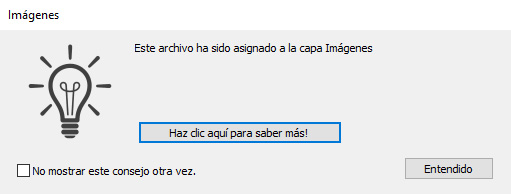

Aparecerá un mensaje informativo sobre la asignación de capa Imágenes (con posibilidad de desactivarlo para que no vuelva a aparecer, cuando el concepto esté claro y entendido).
Tras importar la imagen, podrás continuar con los pasos necesarios, como, por ejemplo, escalar la imagen, haciendo clic derecho sobre la imagen y eligiendo el comando "Escalar", o cambiar la transparencia, mover, etc.
- ARRASTRAR Y SOLTAR IMÁGENES (DRAG&DROP)

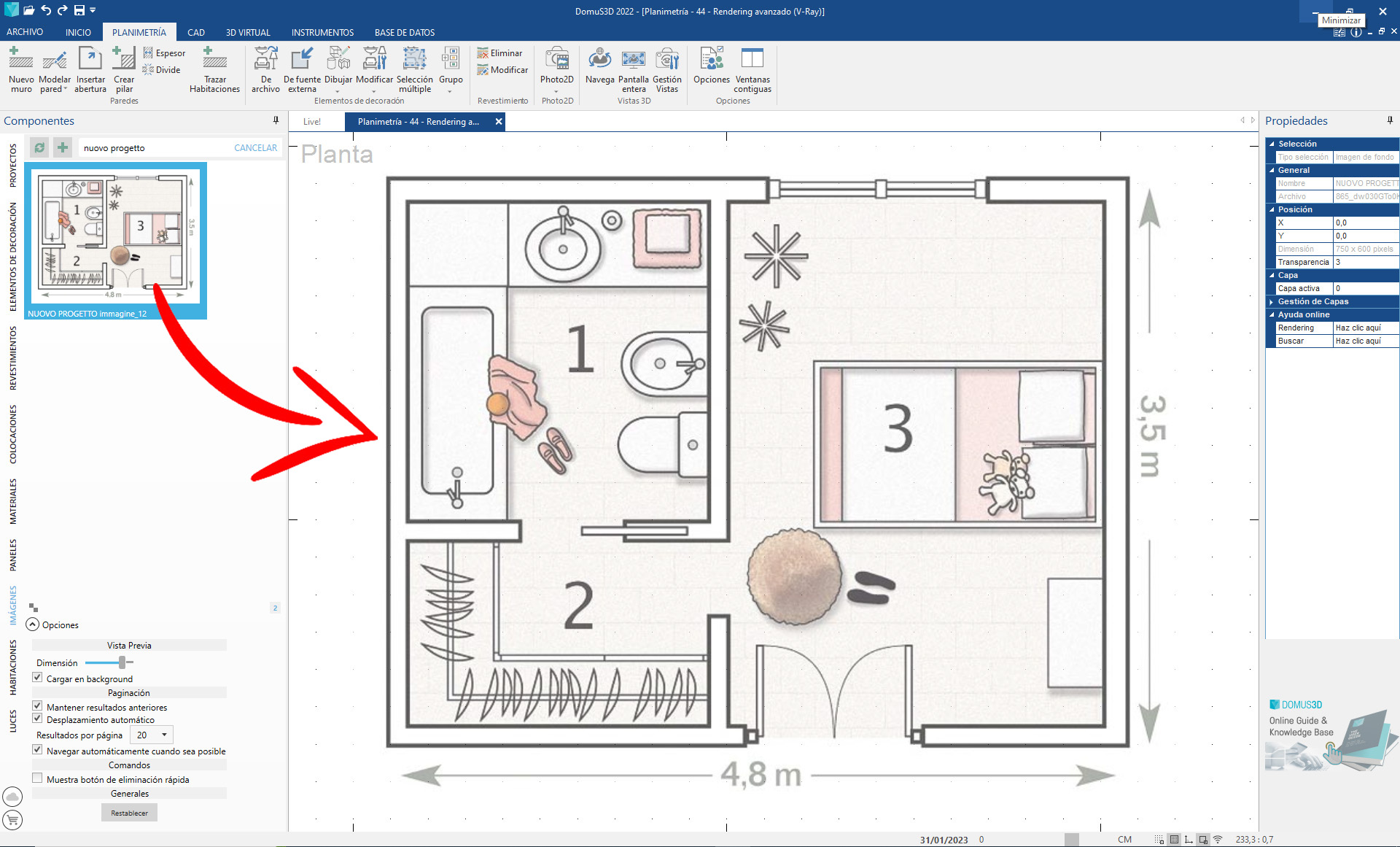

En DomuS3D es posible arrastrar directamente una imagen desde la ventana de componentes (IMÁGENES) al plano de planta. (Haz clic aquí si no sabes cómo introducir una nueva imagen en la sección Imágenes de Componentes)
Como en el punto 1 visto arriba, la imagen se asigna automáticamente a la capa dedicada "Imágenes" y siempre se inserta en el punto de origen de coordenadas (0,0). Luego podrás moverla haciendo clic con el botón derecho del ratón, activando el comando Mover del menú contextual.

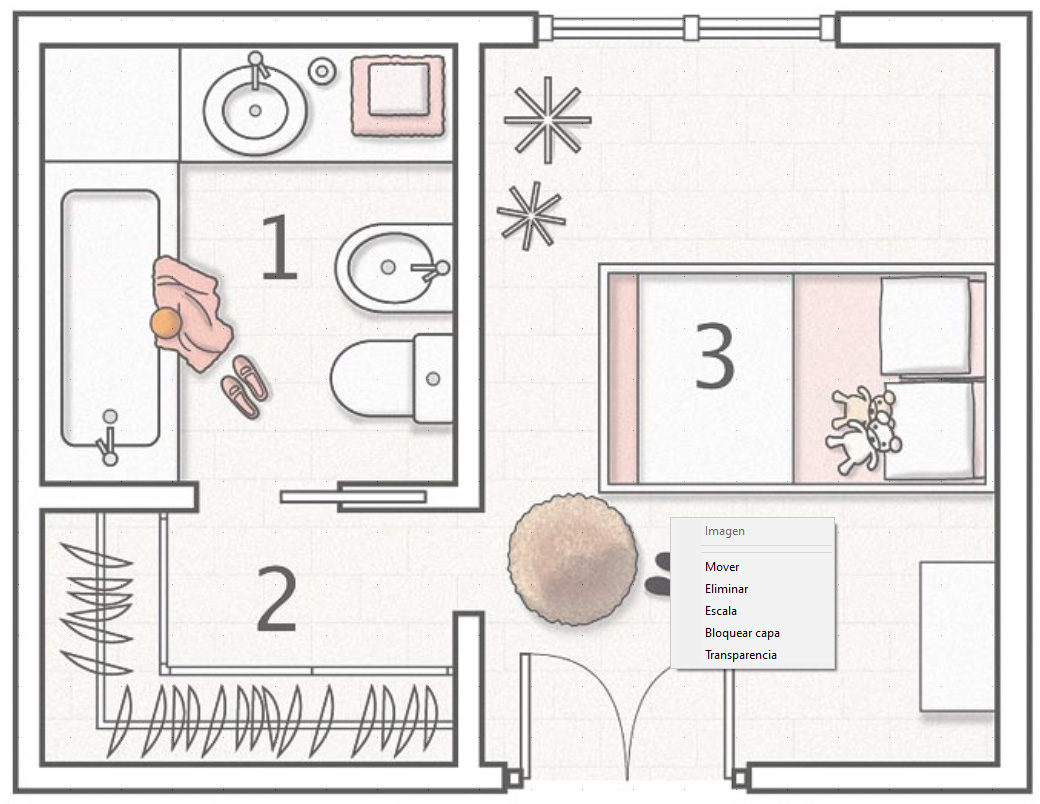

A continuación, las opciones disponibles haciendo clic derecho sobre la imagen:
- Mover: para mover la posición de la imagen a otro punto del plano.
- Borrar: para borrar la imagen.
- Escala: para escalar la imagen al tamaño deseado.
- Bloquear capa: para bloquear la capa dedicada "Imágenes". Aparece una sugerencia que ayuda a comprender la posible gestión de la capa. Si quieres saber más lee este artículo.
- Importación con IA: permite activar la inteligencia artificial para identificar las paredes exteriores e interiores presentes en la imagen y generar los espacios correspondientes a partir de ellas (es importante haber escalado la imagen correctamente antes de realizar la operación).
TRANSFORMA LA IMAGEN EN UNA ESTANCIA
En ambos casos, tras importar la imagen a la planimetría, hay que configurar la escala correctamente:

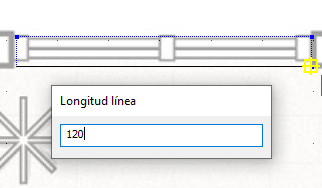

Haz clic derecho sobre la imagen y selecciona ESCALA, (se abrirá una sugerencia indicando el procedimiento) antes de dibujar la línea, activa el modo ortogonal usando la tecla O del teclado.
Tras ajustar correctamente el tamaño de la imagen, puedes proceder a crear el espacio:
- trazando el dibujo con el comando Nuevo muro.
- utilizando el comando Calcar habitación (mira el vídeo correspondiente)
- aprovechando la inteligencia artificial (IA) (para más información, lea este artículo).
Este artículo es válido para la versión 2024 y posteriores.
