ADVERTENCIA: Este artículo solo se aplica a las versiones 2024 y 2025. Para versiones posteriores, debe usar el comando Edición avanzada de planos. Haga clic aquí para obtener más información.
El diseño a mano alzada es generalmente la función más utilizada para diseñar un proyecto personalizado, ya que permite trazar y representar cualquier forma geométrica con la debida precisión. Este comando se puede iniciar de diversas maneras:
Utilizando la combinación de teclas Alt + W para el comando Nuevo muro.

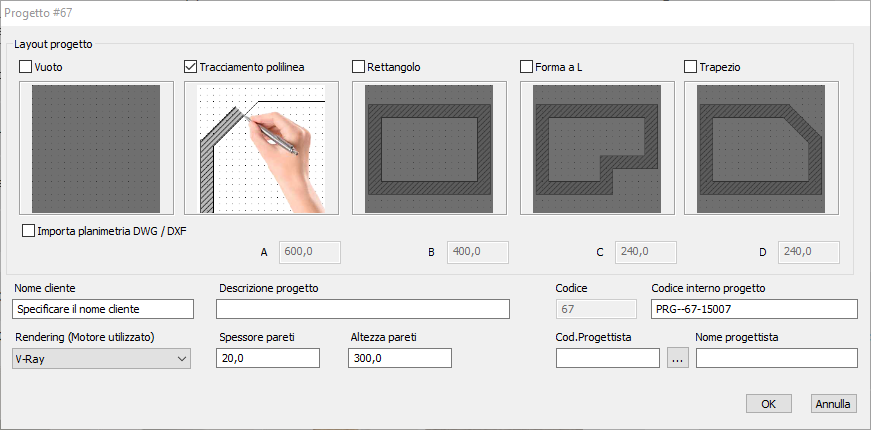

Cuando se selecciona el comando Nuevo proyecto, se accede a una ventana que permite acelerar la fase de diseño cuando la habitación tenga una forma estándar (ver imagen).
En este caso es posible: abrir un proyecto vacío (sin activar ningún comando), optar por el diseño de la planimetría a mano alzada a través del trazado de una polilínea, o bien, elegir entre las formas geométricas más utilizadas de la habitación configurando las medidas. En un momento posterior es posible realizar modificaciones utilizando los comandos disponibles para la edición de la planimetría.
Si eliges trazar de forma manual una polilínea, el comando Nuevo muro ya está activo una vez que abres el proyecto. Luego, puedes efectuar el primer clic en cualquier punto del área del diseño. En la fase de trazado de los muros, pulsar la tecla O permite activar/desactivar la modalidad perpendicular que permite vincular las direcciones horizontal y vertical para poder diseñar con precisión paredes perpendiculares (el mismo resultado se obtiene seleccionando “Perpendicular” en la barra de estado de la aplicación debajo a la derecha).
De este modo, indicando con el ratón la dirección hacia la cual se desea diseñar la pared, bastará con escribir el valor numérico del largo de la pared y confirmar con la tecla Enter. Si se ha introducido un punto en una posición incorrecta, es posible anular el último clic efectuado y volver al punto anterior a través de un clic del botón derecho del ratón seleccionando el comando Deshacer punto.
Es posible cerrar la polilínea de la habitación sin hacer clic, como último punto, sobre el punto inicial, con un clic del botón derecho del ratón seleccionando el comando Cerrar habitación desde el menú contextual que aparece. También es posible dejar el ambiente abierto, sin cerrarlo, seleccionando el comando Finalizar, siempre desde el menú contextual. Prestar atención, porque en este caso NO se crea la entidad habitación, por lo tanto no habrá ni pavimento ni techo, sino solamente uno o una serie de muros secuenciales.
Este artículo es válido para la versión 2019 y posteriores
