Una vez creada la planta del interior, con las aberturas pertinentes como puertas y ventanas, se puede proceder al diseño del área exterior y la piscina.
Utiliza objetos CAD para diseñar el suelo del área exterior, así como, por ejemplo, el camino que conduce a la piscina. Una vez creado también el contexto externo, se puede proceder a la creación de la piscina siguiendo estos dos métodos:
- Descargar las PISCINAS de los catálogos de la página Live!
- Utilizar los comandos CAD para diseñar una piscina a medida
1. Descargar las PISCINAS de los catálogos de la página Live!

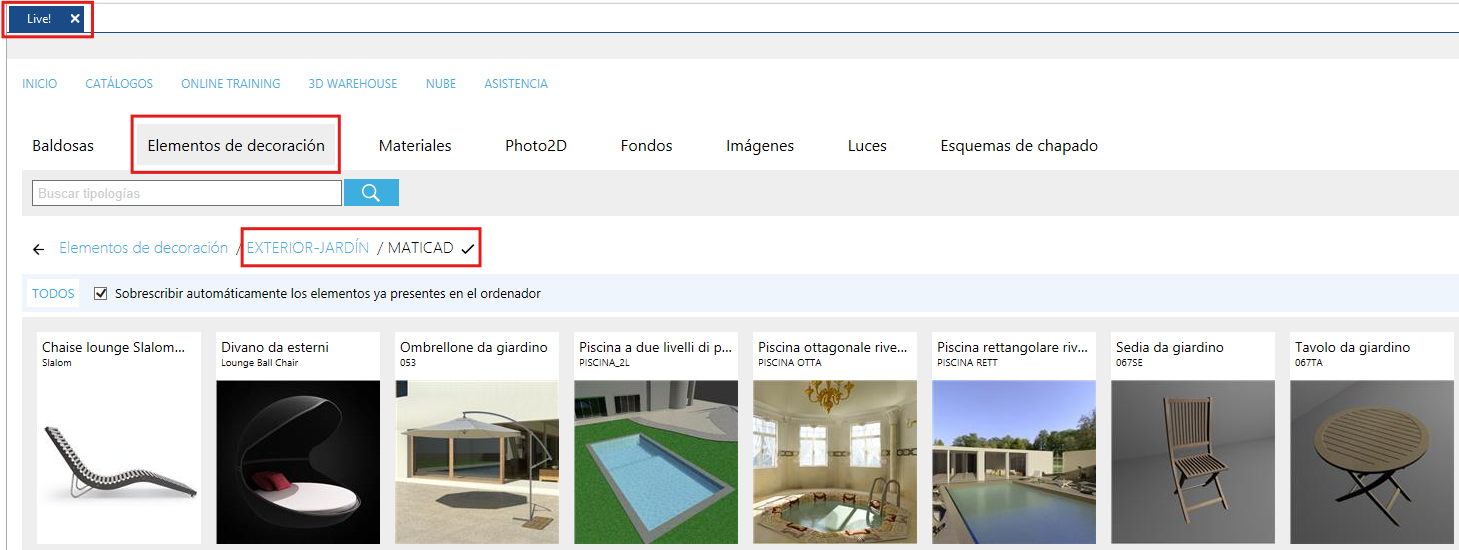

- Puedes encontrar piscinas predefinidas en los catálogos de la página Live! de DomuS3D, en el apartado MUEBLES, en JARDÍN-EXTERIOR, del fabricante MATICAD. Los elementos 3D POOL son elementos "autoperforantes" que crean automáticamente un agujero cuando se colocan sobre un objeto creado con herramientas CAD.
- Arrastra el elemento PISCINA a la escena y colócalo sobre el objeto deseado. Utiliza la tecla H para establecer la elevación correcta del mueble con respecto al objeto sobre el que deseas colocarlo.
Elemento de decoración "piscina rett" arrastrado sobre un volumen CAD y revestido con azulejos
2. Utilizar los comandos CAD para diseñar una piscina a medida
- Activa el comando “Polilínea” de la pestaña CAD de la cinta de opciones de DomuS3D y dibuja los objetos necesarios.
- Crea los escalones utilizando herramientas CAD.

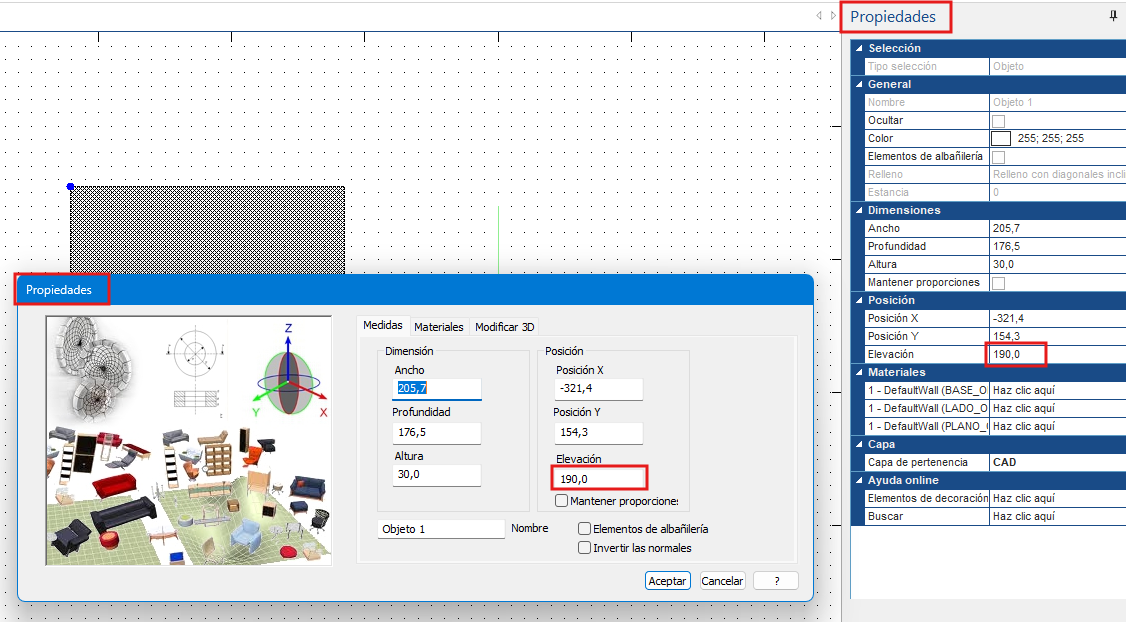

- Para posicionar objetos como escalones de piscina, utiliza las propiedades del objeto (botón derecho sobre el objeto > Propiedades) para establecer la elevación deseada o la ventana de propiedades.

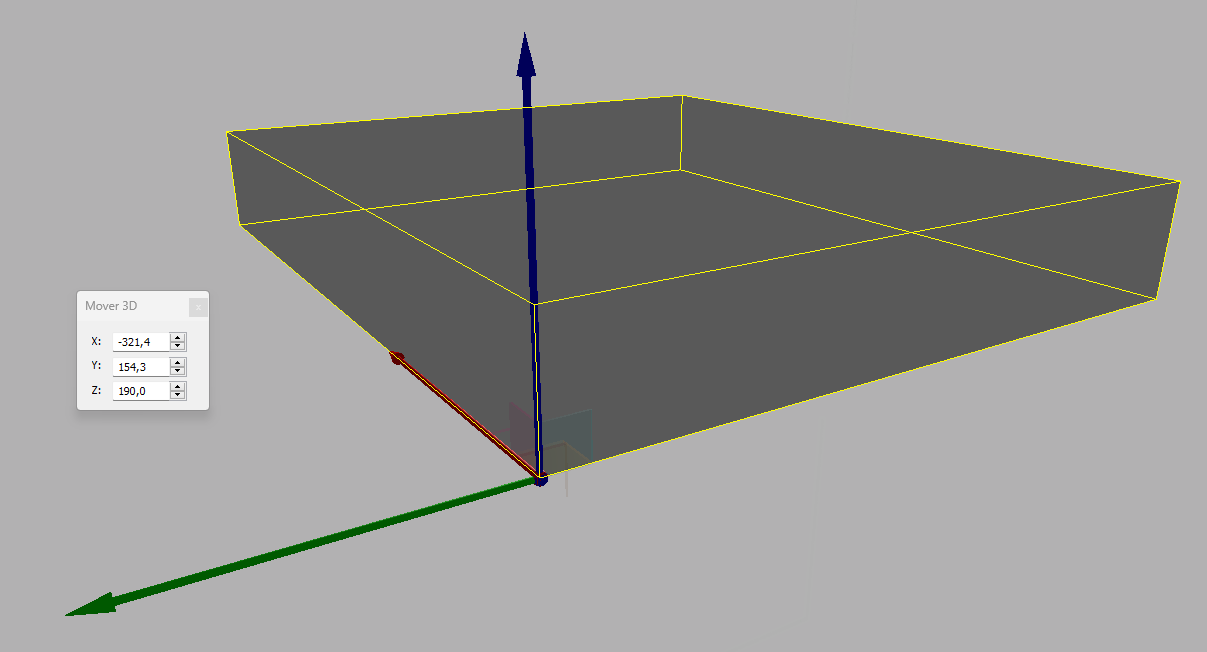

- o el comando “Mover 3D” para moverlos en la vista de navegación, utilizando los ejes cartesianos o introduciendo las coordenadas.
NOTA: El procedimiento descrito a partir de este punto es válido para ambos métodos descritos anteriormente.
Asignar materiales a las partes de la piscina
Tras haber diseñado la piscina, con los elementos 3D de los catálogos o con los comandos CAD, asigna el material mediante el método Drag&Drop. Arrastre el material desde la biblioteca y suéltelo en el objeto deseado.

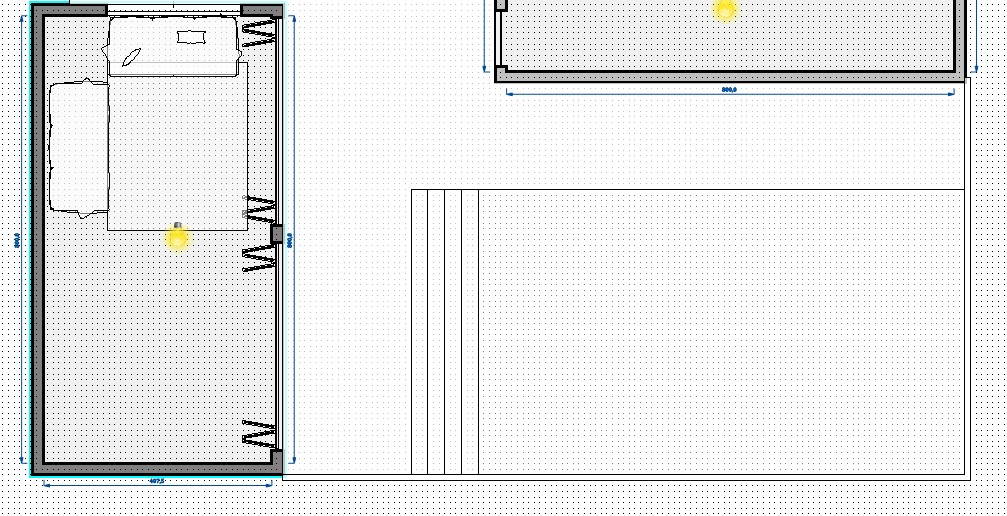

Imagen de la planta del exterior (objetos para crear la piscina)

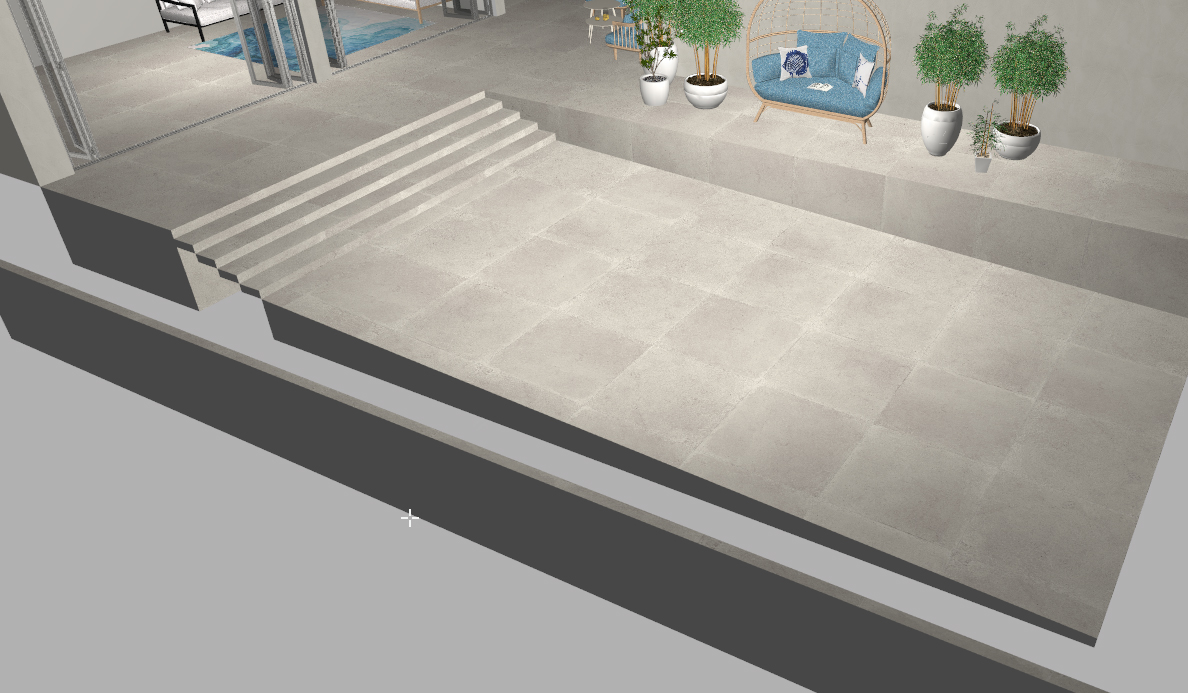

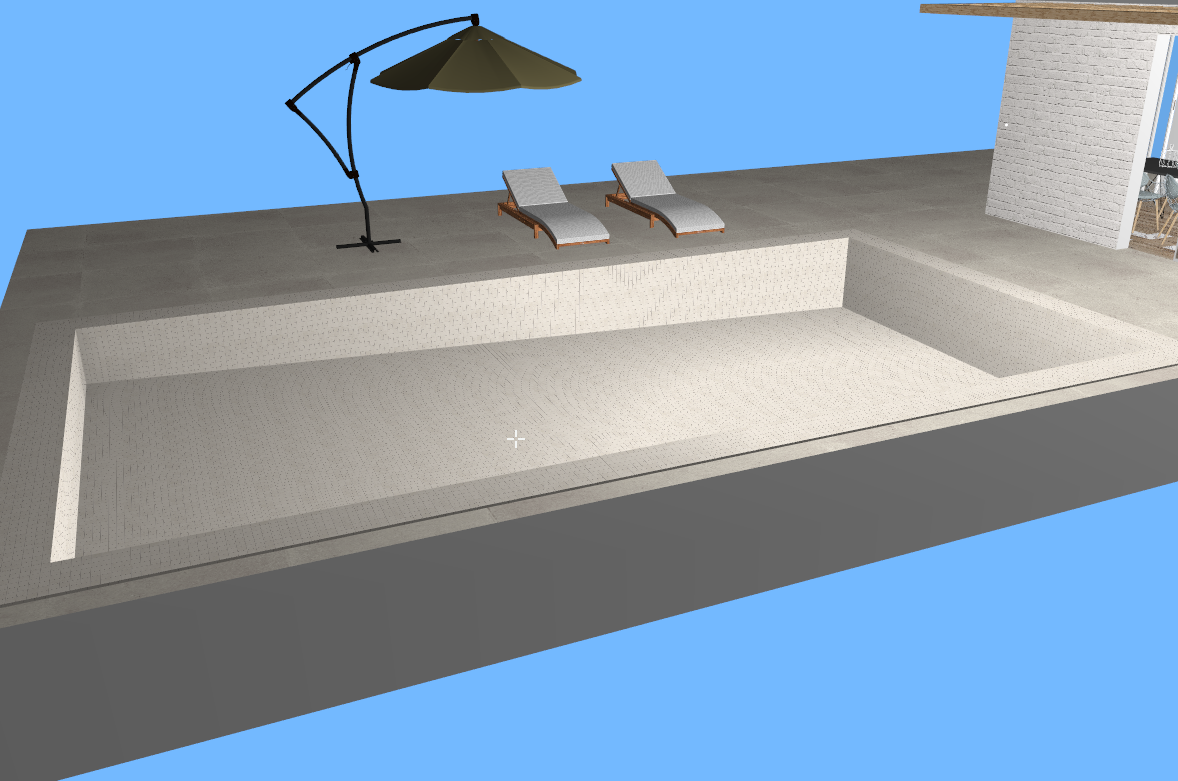

Imagen de la estructura de la piscina vista desde navegación (sin agua)
Añadir agua a la piscina
Tras haber definido la geometría de la piscina, eligiendo una de la biblioteca o creándola con las herramientas CAD, completaremos el proyecto añadiendo el agua.

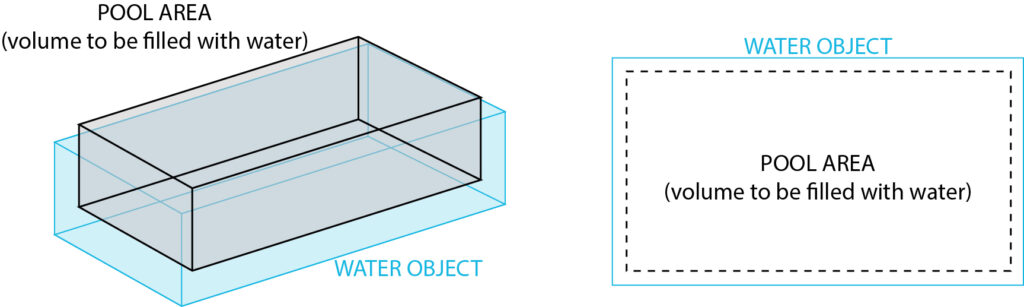

- Dibuja un objeto que represente el volumen de agua con el comando “Rectángulo” o “Polilínea”, cubriendo toda la profundidad de la piscina. La extensión horizontal debe ser ligeramente mayor que los objetos que forman el grupo para evitar problemas de visualización durante el renderizado.

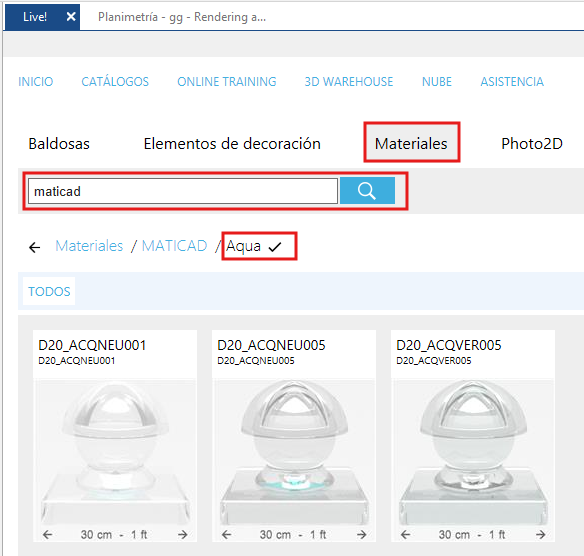

- Una vez creado el volumen de agua, asigna el material “AGUA” de la biblioteca de materiales genéricos de MATICAD. Descarga y actualiza los materiales si es necesario. Puedes asignar el material desde el plano o desde la navegación y una vez asignado aparecerá que el objeto se ha vuelto transparente, no olvides asignar el material a todas las caras del objeto.

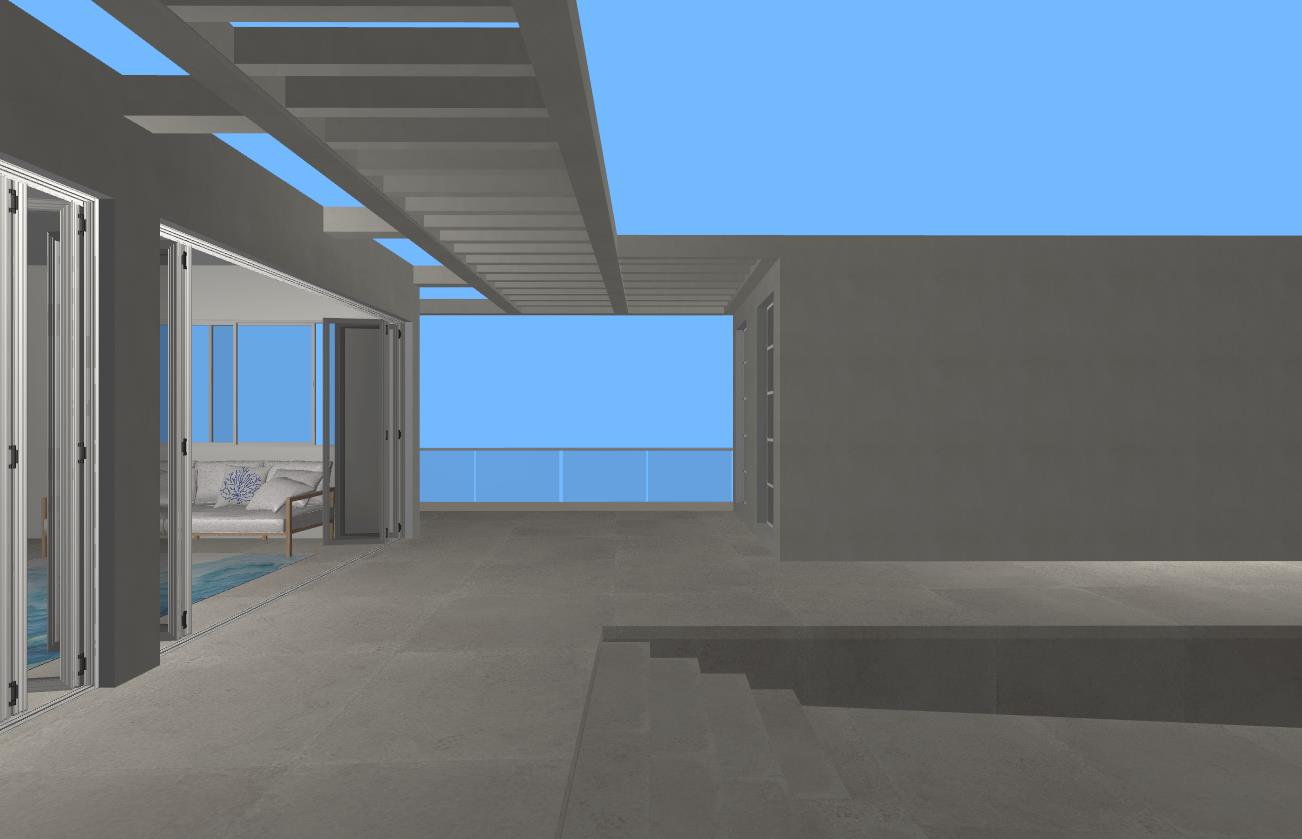

Imagen de navegación de la piscina con adición de agua. El objeto al que se ha asignado el material es transparente.
Decoración exterior
Completa el proyecto agregando muebles y decoración para realzar la escena, como tumbonas, sombrillas, plantas y otros objetos para hacer el ambiente más realista.

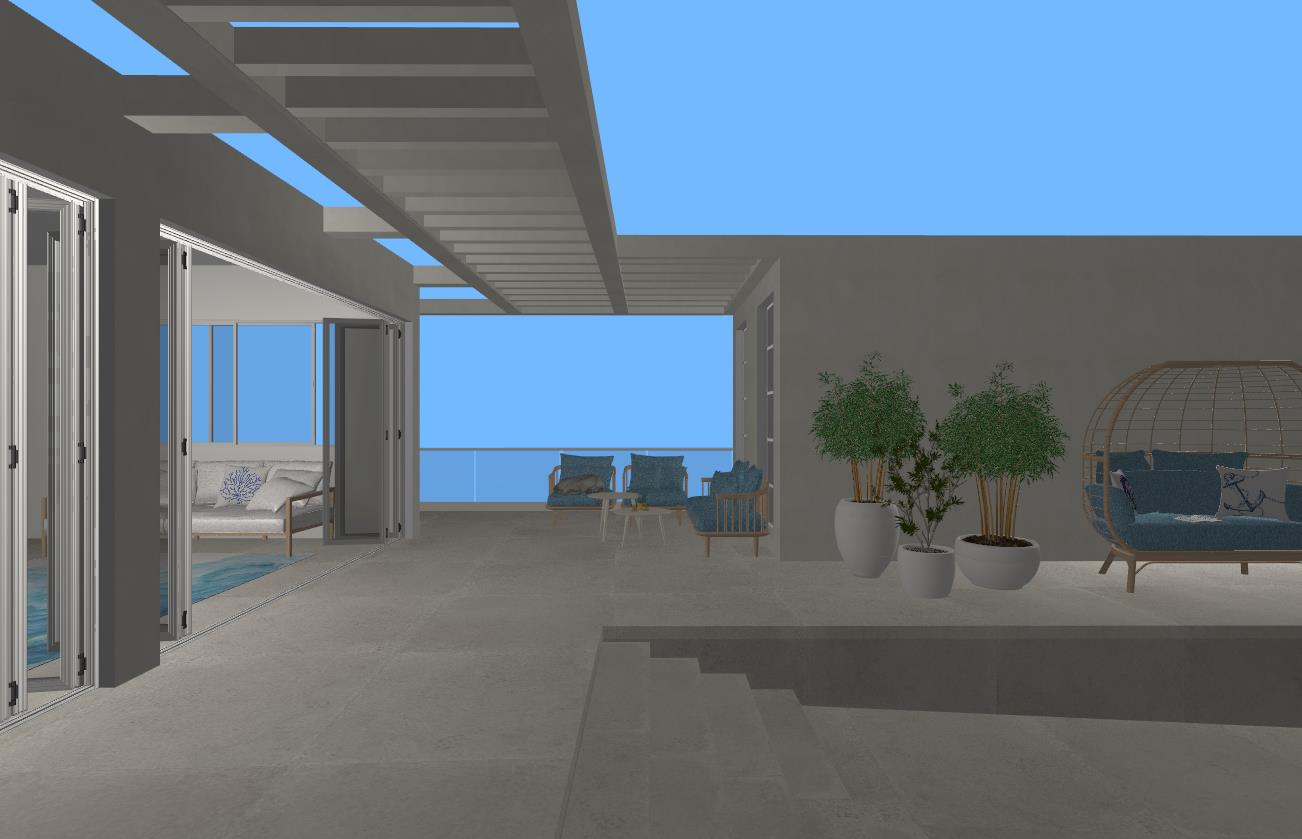

Imagen navegación con decoración.
Configuración del fondo y la luz natural
Utiliza un fondo HDR de la biblioteca DomuS3D para obtener una iluminación natural adecuada. Puedes rotar el fondo para que se ajuste a su imagen. Si lo prefieres, puedes utilizar una imagen JPG como fondo y ajustar manualmente la luz natural.
Creación del render
Después de configurar la iluminación y el fondo, comienza a renderizar para producir la imagen final de tu proyecto.

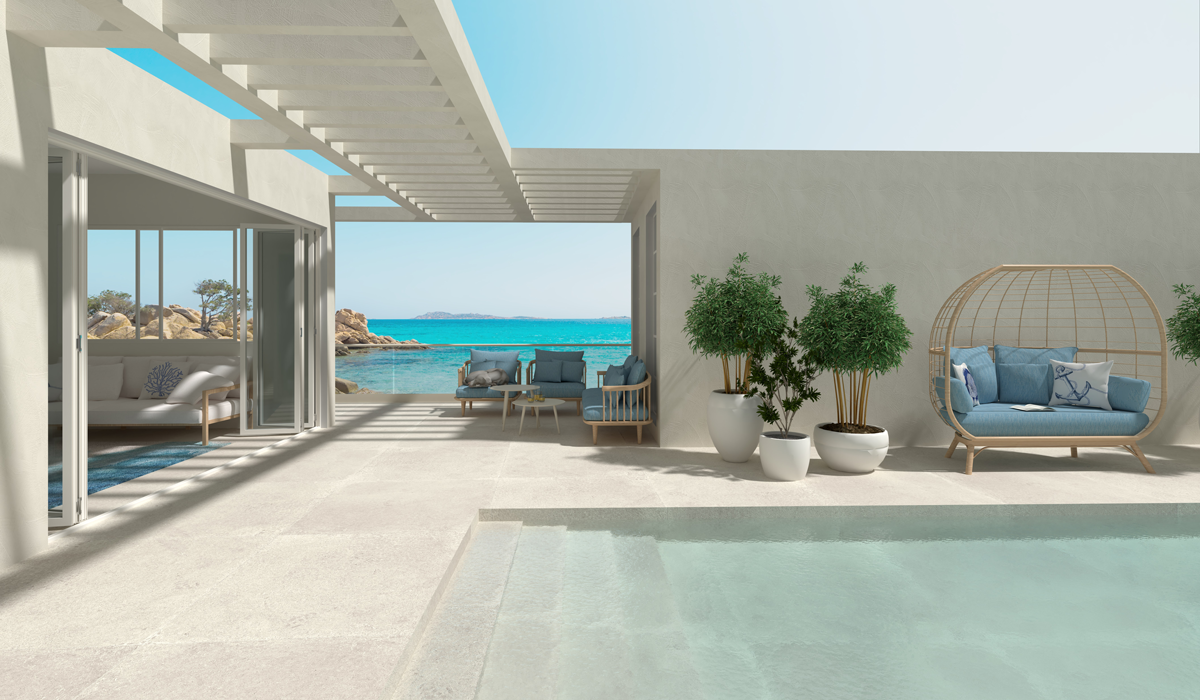

Imagen final
Este artículo es válido para la versión 2021 y posteriores.
