Para reconstruir más facilmente los planos más complejos de varias habitaciones, es posible importar archivos CAD DXF o DWG y trazar las geometrías de las habitaciones con la función "Trazar habitaciones". Para mayor información sobre como importar el plano DWG / DXF lee el siguiente artículo.
Una vez que se ha seleccionado el archivo del plano de planta que se va a importar y se han completado todos pasos de este artículo, se puede proceder a la operación de trazar.
Selecciona el comando del menú superior PLANIMETRÍA -> después TRAZAR HABITACIONES
El procedimiento consiste en trazar primero el perímetro externo de toda la estructura de la multiestancia y luego proceder a trazar las habitaciones internas individuales. El programa creará los espesores de las paredes por diferencia entre el área inicial de la multiestancia y las áreas de las habitaciones individuales.

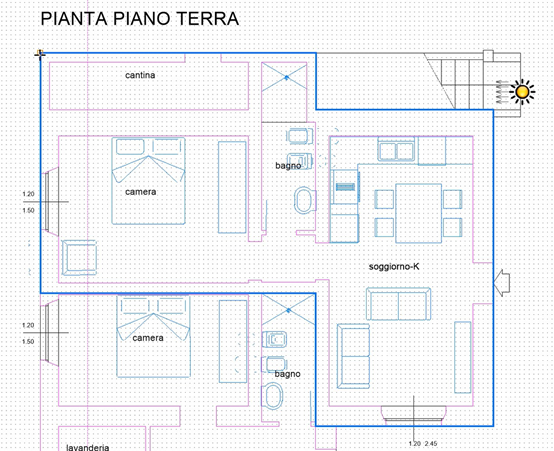

- Con el comando activo, procede en primer lugar a trazar el perímetro externo de las paredes de la multiestancia en sentido horario.
- En segundo lugar, procede con la identificación de las estancias trazando el perímetro interno de las habitaciones individuales que forman la planta. Además, en esta fase puedes dibujar biseles o hendiduras presentes en el proyecto.
Menú contextual de trazar habitaciones y modificación de estancias.
Durante la definición de las estancias, al hacer clic con el botón derecho del ratón dentro de la habitación o sobre un perfil aparece un menú contextual con varias funciones:
Cerrar habitación: cierra la polilínea de la habitación incluso sin tener que hacer clic en el punto inicial como último punto.
Undo point: si has insertado un punto en una posición incorrecta, puedes cancelar el último clic realizado y volver al punto anterior sin salir del comando de dibujo.
En concreto, si te das cuenta de que has cometido un error al trazar una estancia, coloca el cursor dentro de ella y selecciona "Eliminar estancia seleccionada".
Eliminar todos los perfiles - El programa te permite eliminar todos los perfiles mediante un comando específico para empezar desde cero con el trazado de las habitaciones.
Salir del comando y guardar - El programa te permite salir del comando guardando el perfil elaborado hasta ese momento para reanudarlo más tarde (para recargar el perfil guardado seleccione el comando "trazar" nuevamente)
Salir del comando sin guardar - El programa permite salir del comando sin guardar las últimas elaboraciones no guardadas previamente.
Una vez completada la definición de todas las habitaciones, confirmar con el comando "Crear la planta a partir de los perfiles". El programa creará los espesores de las paredes en función de la diferencia entre el área inicial de la habitación múltiple y las áreas de las habitaciones individuales.
En este punto DomuS3D crea el proyecto completo que luego puede ser editado/modificado como cualquier otro proyecto.
Para mayor información sobre esta herramienta vea este vídeo
Este artículo es válido para la versión 2024 y posteriores
