PASOS RÁPIDOS:
1. Crea un nuevo proyecto, elige importar Dwg/Dxf, selecciona el archivo y confirma con Aceptar.
2. Se abre una ventana con fondo negro, confirma con Aceptar sin cambiar nada.
3. Haz clic en "Entiendo" en la ventana emergente que explica brevemente las capas
4. Comprueba/cambia el factor de escala. Si es necesario: clic derecho -> Aplicar escala -> "Seleccionar la línea de referencia". Confirmar.
5. Opcionalmente, explota el plano de planta para eliminar entidades CAD innecesarias.
6. Si has explotado el plano, vuelve a poner todo en una sola capa y BLOQUEAR
7. Cambia el origen del dibujo.
8. Dibuja el proyecto con "Trazar habitaciones" o "Nueva pared".
PROFUNDIZACIÓN DE LOS PASOS:
1. Crea un nuevo proyecto, elige importar Dwg/Dxf, selecciona el archivo y confirma con Aceptar.

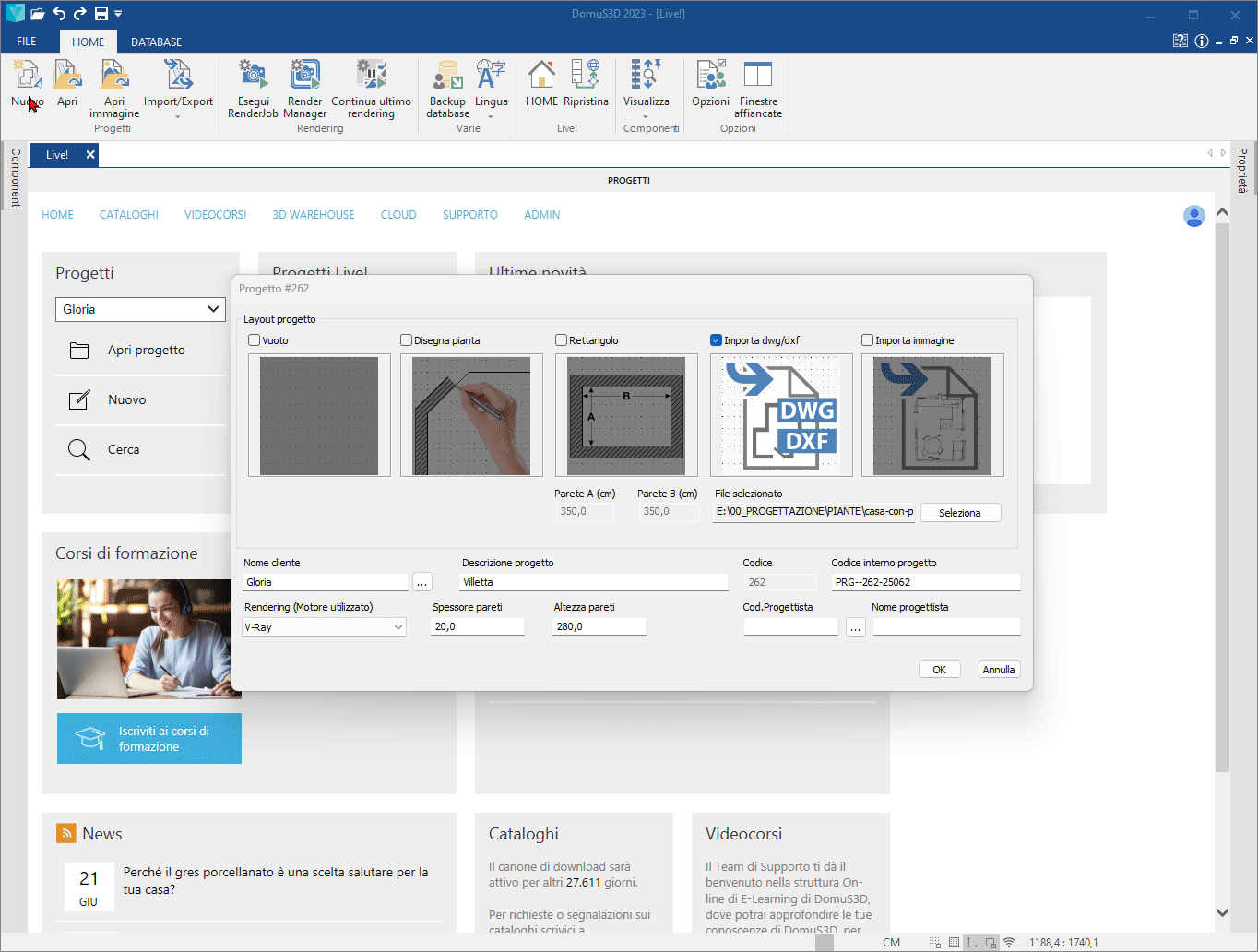

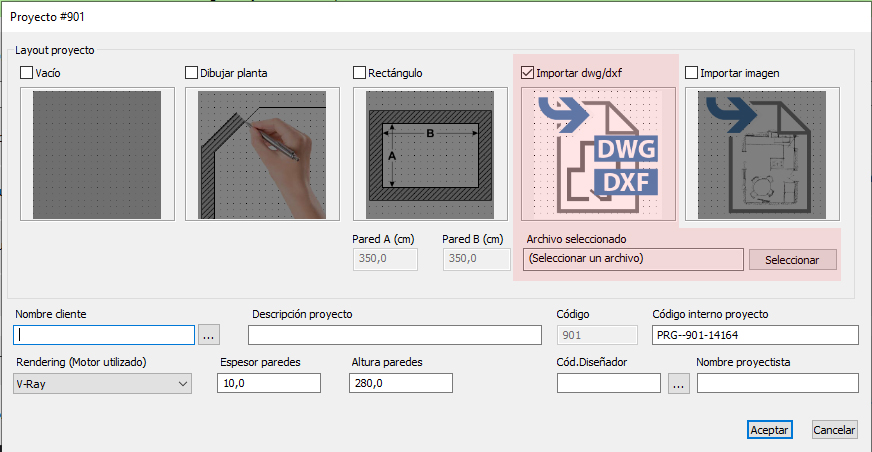

Se ha renovado el módulo que permite importar un archivo en formato DXF/DWG, ahora permite trabajar con versiones actualizadas. Puedes importar estos archivos con la planimetría ya abierta yendo a Archivo->Importar/Exportar ->Importar planimetría DWG/DXF, o creando un NUEVO PROYECTO usando el botón Nuevo -> Importar dwg/dxf, luego en la misma ventana es posible seleccionar el archivo DWG\DXF para importar haciendo clic en el botón "Seleccionar".
2. Se abre una ventana con fondo negro, confirme con OK sin cambiar nada.
Tras importar el archivo DWG\DXF, automáticamente se abrirá la ventana de planimetría vacía, espera unos segundos sin hacer clic en nada hasta que se abra la ventana con un fondo negro para gestionar las dimensiones del proyecto, como se muestra en la siguiente imagen:
En este paso recomendamos dejar la escala automática establecida por DomuS3D y hacer clic en Aceptar.
3. Haz clic en "Entendido" en la ventana emergente que explica brevemente las capas
Una vez confirmada la dimensión del proyecto propuesto por DomuS3D en el paso anterior, aparece un mensaje de información POP-UP (con posibilidad de desactivarlo cuando el concepto esté claro y no lo necesites), que informa la asignación del archivo DWG\DXF a una capa "CAD importados" dedicada, lo que permite una mejor gestión dentro del área de trabajo: de hecho, cuando los elementos gráficos del archivo importado ya no sean necesarios, será suficiente ocultar la capa que los contiene.

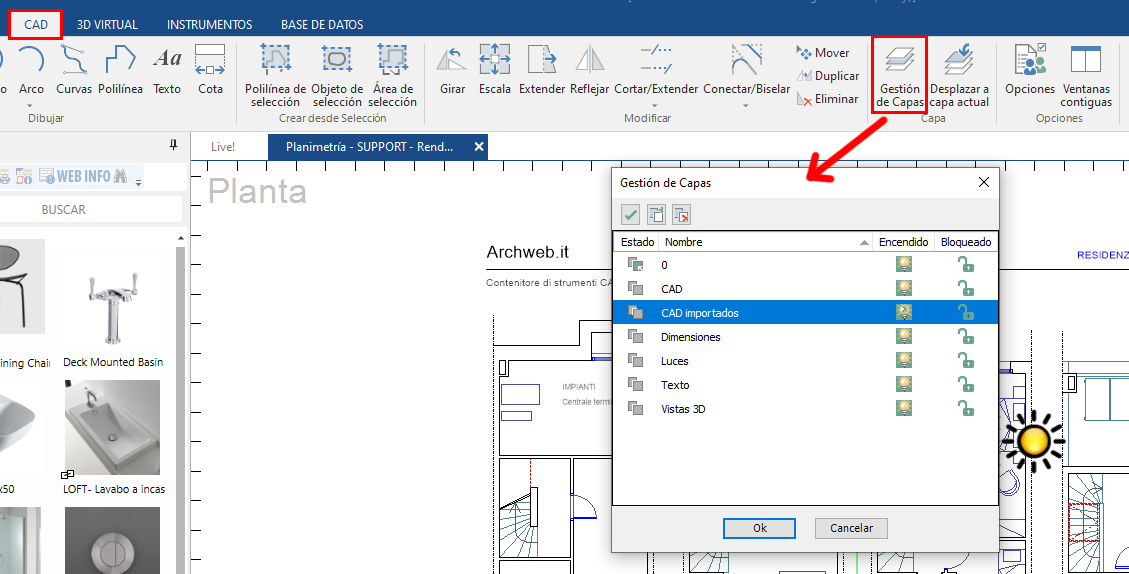

De hecho, si seleccionas el comando GESTIÓN DE CAPAS del menú CAD, podrás verificar lo descrito anteriormente.
(Para más información sobre la gestión de capas lee el siguiente artículo).
4. Comprueba/cambia el factor de escala. Si es necesario: clic derecho -> Aplicar escala -> "Seleccionar la línea de referencia". Confirmar.

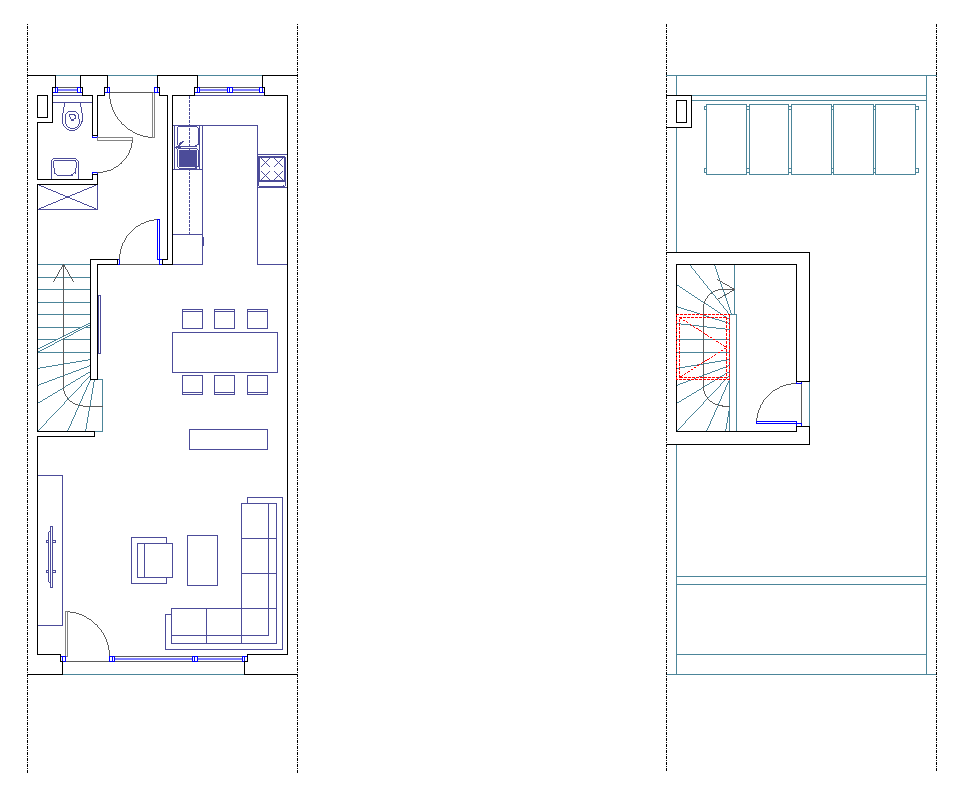

En este punto, tienes abierta la ventana de planimetría con el plano de planta CAD importado.
Ahora tienes que verificar el factor de escala del proyecto y cambiarlo si es necesario:

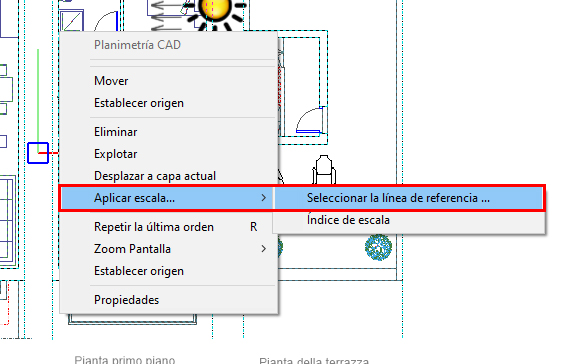

Haz clic derecho en el dibujo CAD, selecciona el comando Aplicar escala -> Seleccionar línea de referencia
Selecciona una línea del dibujo cuyo tamaño real conozcas (por ejemplo, el del marco de una ventana) e introduce el valor correcto.
El diseño se ajustará según la dimensión indicada. Si es necesario, verifica las medidas con la ayuda de las herramientas "Cota" o "Inf distancia" del menú superior.
5. Opcionalmente, explota el plano de planta para eliminar entidades CAD innecesarias.
Ya puedes eliminar las partes superfluas SI ES NECESARIO (por ejemplo, si solo tienes que diseñar un baño de un piso completo o si hay mucha vegetación, te recomendamos eliminar todo lo que no necesites para no sobrecargar el proyecto ).

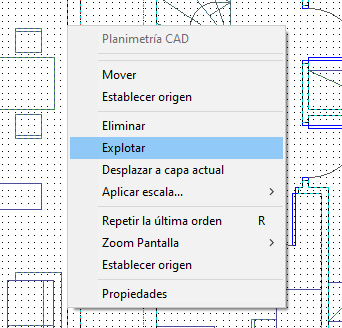

El plano importado, en esta fase, sigue siendo un "bloque único" y para poder gestionar todas sus entidades individualmente es necesario explotar el dibujo. Haz clic derecho sobre el plano y selecciona el comando "Explotar".
Ahora, al hacer clic sobre cualquier elemento del plano, podrás seleccionar individualmente las entidades CAD (por ejemplo, Línea, Polilínea, etc.) y también aparecerán nuevas Capas en GESTIÓN DE CAPAS (creadas en el programa de partida e importadas y reconocidas por DomuS3D).

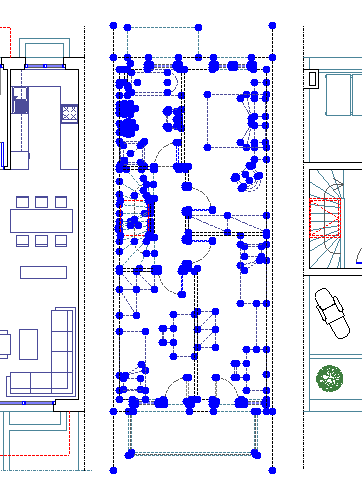

Continúa haciendo selecciones múltiples con el mouse (haz clic izquierdo y mantén presionado el mouse mientras arrastras - estándar de Windows) luego presiona SUPR en el teclado para eliminar.
El resultado será más limpio y el archivo más ligero.
6. Si has explotado el plano, vuelve a poner todo en una sola capa y BLOQUEADO
Después de haber explotado el plano, es recomendable agrupar todas las entidades en la capa de inicio "CAD importados", para evitar que sean un estorbo durante las siguientes fases de dibujo.

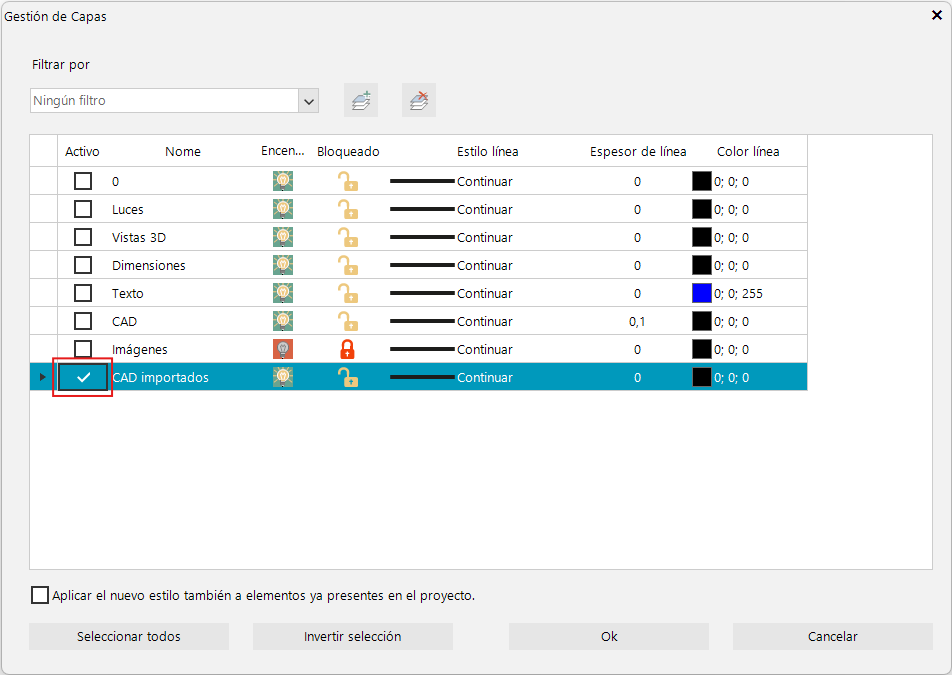

Para hacer esto hay varios métodos, veamos el primero: en primer lugar es necesario activar la capa mencionada anteriormente desde en menú CAD -> Gestión de capas -> buscarla en la lista y configurarla como "Capa actual" con un clic izquierdo en el icono cuadrado junto al nombre. La capa actual se resaltará con una marca de verificación.
Ahora que la Capa que querías está activa, clic sobre Ok y cierra la ventana.
Haz una selección total con el mouse de todo el dibujo -> seleccione el comando del menú superior CAD -> "Mover a la capa actual"
Para "bloquear" el dibujo, es necesario reactivar la Capa 0, o la que se desee, como ACTUAL.
Vuelve al comando Gestión de capas -> haz clic izquierdo en el icono doble pequeño cuadrado de la capa 0 hasta que se marque en verde, luego haz clic en el ícono del candado de la capa "Cad Importados" hasta que se vuelva rojo para BLOQUEARLO.
Si es necesario, el icono de la bombilla se utiliza para "apagar" la capa y que no sea visible.

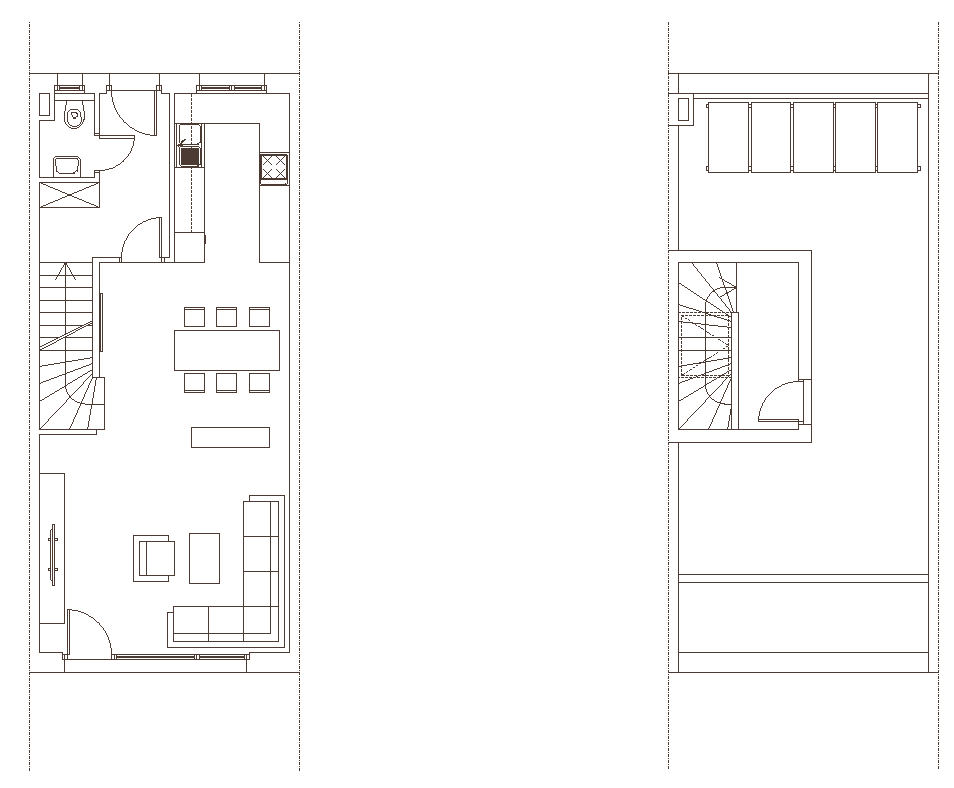

Si todo se ha hecho correctamente, el plano CAD debería ser negro y ya no se podrá seleccionar. NOTA: durante la fase de dibujo, los SNAP y ganchos principales seguirán estando activos.
7. Cambia el origen del plano

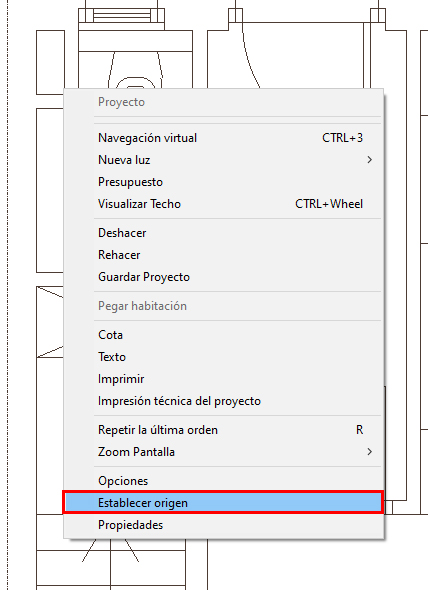

El comando "Cambiar origen" permite mover el DWG/DXF o la habitación especificando cómo alinearlo con el origen: haz clic derecho en cualquier parte del plano -> Cambiar origen -> selecciona un punto del dibujo con clic izquierdo (por ejemplo, el esquina inferior izquierda de una habitación).
Verás aparecer un sistema de ejes cartesianos en el punto especificado para resaltar el origen.
(Eventualmente se puede ocultar el origen usando las Opciones del Programa -> Planimetría -> "Mostrar ejes cartesianos").

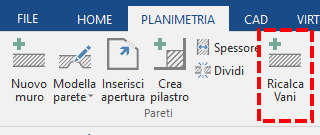

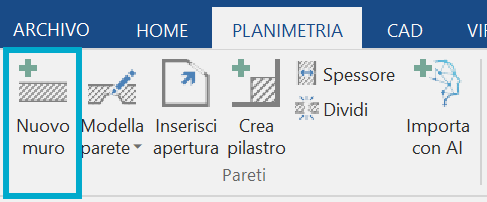

8. Dibuja el proyecto con "Trazar habitaciones" o "Nueva pared"
Puedes dibujar las habitaciones con el comando "Trazar habitaciones" (recomendado en el caso de varias habitaciones y paredes más complejas) o "Nueva pared". Obtén más información sobre todo el procedimiento en este artículo o continúa aquí para ver el video dedicado.
Este artículo es válido para la versión 2023 y posteriores
