Las capas normalmente se definen como "folios transparentes superpuestos sobre los que se disponen las entidades del diseño". Generalmente el uso de las capas tiene como objetivo subdividir las entidades del proyecto en “folios” diferentes permitiendo “encender” y “apagar” las visualizaciones según las propias necesidades. Una opción puede ser la de agrupar en una capa todas las notas de texto y las cotas, de esta manera resulta más simple imprimir, con y sin, dichas entidades. Otra opción sería la de agrupar en una capa los sanitarios de una colección y en otra capa los pertenecientes a otra colección, de manera que haya dos posibles soluciones dentro del mismo proyecto.

La lógica para utilizar las capas es la de organizar mejor la estructura del proyecto, sobre todo cuando este asume una gran cantidad de elementos.

Cada nuevo proyecto contiene además de la capa predeterminada “0”, otras capas como: CAD, Cotas, Textos, Luces y Vistas3D. Cada entidad se insertará dentro de su propia capa de referencia.

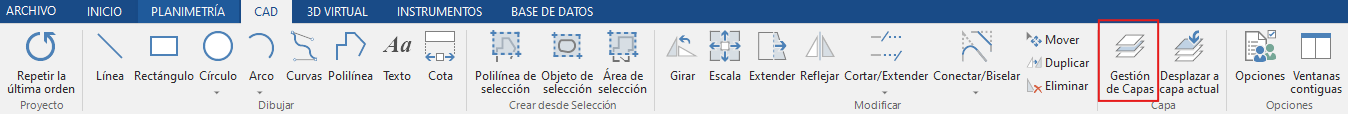

Para acceder al comando haz clic en el botón Gestión de capas desde el menú superior - CAD

Gestión de capas a partir de la versión 2024

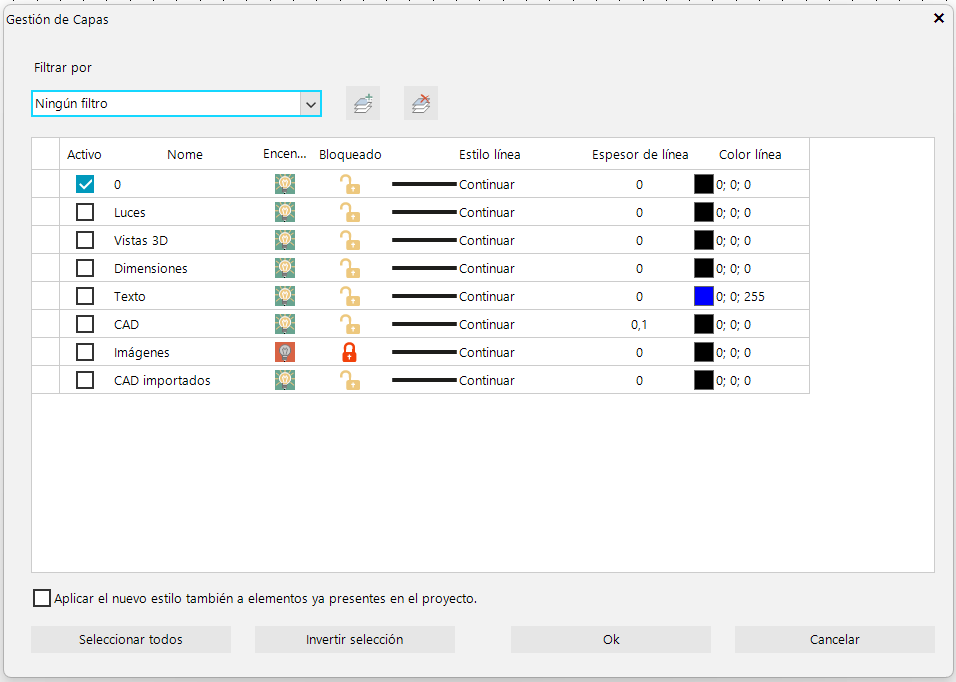

Activar: te permite establecer una de las capas como capa actual/activa. Para ello, haz clic en el cuadro de capa correspondiente en la columna Activo. La capa actual estará marcada con una marca de verificación blanca con un fondo azul claro.
Añadir Capa: al hacer clic en el botón se agrega la nueva capa cuyo nombre es asociado automáticamente por el sistema: Capa + número progresivo. Con un doble clic podrás cambiar este nombre.
Eliminar Capa: Si una capa ya no es necesaria, puedes eliminarla de la lista usando este botón. Esta operación no se puede realizar en la capa activa, si contiene elementos del proyecto o si es la capa 0.
Encender/ Apagar: El icono de la bombilla encendida o apagada muestra si el nivel está activo o desactivado. El modo de activación y desactivación solo afecta la visibilidad de los objetos en una capa. Los objetos desactivados no se muestran en el dibujo y también se ignoran durante la impresión, el renderizado y el cálculo del presupuesto, aunque permanecen en todos los aspectos en el proyecto.
Desbloquear / Bloquear la capa: establecer este estado, mediante un clic izquierdo del ratón sobre el icono, no tiene efectos en la visibilidad de los objetos, pero sí afecta la posibilidad de realizar cambios en los mismos. Cuando una capa está bloqueada, todos los objetos que pertenecen a esa capa no se pueden modificar y se pueden reconocer en el plano por el relleno azul (el color se puede modificar en las opciones).
Puedes cambiar el estilo, el color y el grosor de los elementos CAD que se encuentran dentro de una capa. Si la casilla de verificación en la parte inferior del formulario está activada: los cambios también se aplican a los elementos ya presentes dentro de la capa; de lo contrario, solo se aplicarán a los elementos futuros que se crearán dentro de esa capa. Si el elemento CAD se mueve de una capa a otra mantiene sus características propias y no adquiere las de la capa. Si deseas unificar las propiedades dentro de la misma capa, abre el formulario de administración de capas, selecciona la casilla de verificación en la parte inferior del formulario y haz clic en Aceptar.
Es posible seleccionar más de un elemento en la lista de capas para poder eliminar más de uno al mismo tiempo. La selección múltiple se puede realizar presionando la tecla Ctrl y haciendo clic en las capas interesadas o puede ayudarse usando las teclas Seleccionar todo o Invertir selección en la parte inferior del formulario.
Puede filtrar capas según diferentes características de capa. Esto puede ser útil por ejemplo si queremos eliminar todas las capas que no contienen ningún elemento.

Gestión de Capas en versiones anteriores a la 2024

Haciendo clic en Gestión de Capas presente en la Barra de Herramientas (visible en la sección CAD y en Navegación) se abre una ventana de diálogo donde hay una lista de las capas presentes, junto a diferentes comandos:

Capa actual: permite configurar como capa actual una de las que se encuentran en la lista. Luego de seleccionarla, haz clic en el comando, o haz un doble clic en la línea que interesa. La capa ahora actual estará activada con una marca verde.
Añadir Capas: haciendo clic en el botón se añade una nueva capa cuyo nombre aparece asociado automáticamente por el sistema: Capa + número progresivo. Con un doble clic es posible modificar el nombre.
Eliminar Capas: en el caso de que una capa no sea necesaria, es posible eliminarla del listado utilizando este botón. Esta operación no podrá realizarse cuando se trate de la capa actual o si contiene elementos del proyecto.
/ - Encender/ Apagar: el icono de la bombilla encendida o apagada muestra si el nivel está activado o desactivado. La modalidad de activación y desactivación se refiere solo a la visibilidad de los objetos de una capa. Los objetos desactivados no se visualizan en el diseño y son también ignorados en la fase de impresión, de rendering y de cálculo de presupuesto, aunque aún se encuentren formando parte del proyecto.
/ - Bloquear / Desbloquear la capa: la configuración de este estado, a través de un clic del botón izquierdo del ratón sobre el icono, no tiene efectos sobre la visibilidad de los objetos, pero influye sobre la posibilidad de efectuar modificaciones en ellos. Cuando una capa está bloqueada, todos los elementos que pertenecen a ella no pueden modificarse.
