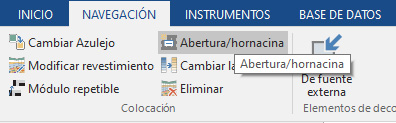

En caso de que sea necesario perforar el techo o el suelo, simplemente hay que ir a la Ventana de Navegación y hacer clic en el comando Abertura/hornacina del Menú:

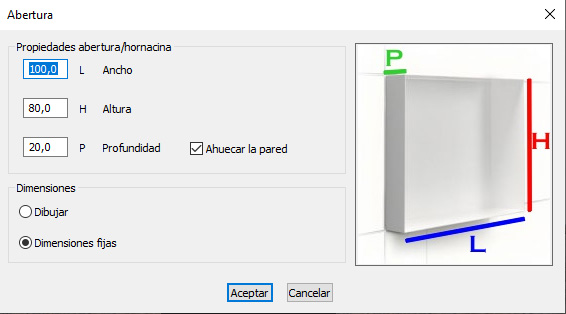

A través del cuadro de diálogo que aparecerá sucesivamente, se pueden introducir las dimensiones del agujero (también se puede dibujar de forma interactiva). Al activar la opción "Ahuecar la pared" (perforar la pared), la profundidad del agujero se actualizará según el espesor del suelo o techo, creando una abertura.
.
Si los cambios no se ven en la Navegación, simplemente actualiza la escena 3D haciendo clic en el comando Actualizar vista en la sección Navegación del Menú, en el grupo Vistas 3D.
Simulación de una habitación superior o inferior
Al crear una abertura en un techo no inclinado, DomuS3D permite simular la presencia de una estancia superior. En realidad, no se trata de una habitación real, pero, aunque con algunas limitaciones, es más que suficiente para representar en todos los aspectos un ambiente cerrado en la planta superior.
Desde la ventana de Navegación virtual -> haciendo clic derecho en el techo, se abrirá un menú contextual donde puedes elegir el comando "Insertar abertura/hornacina.

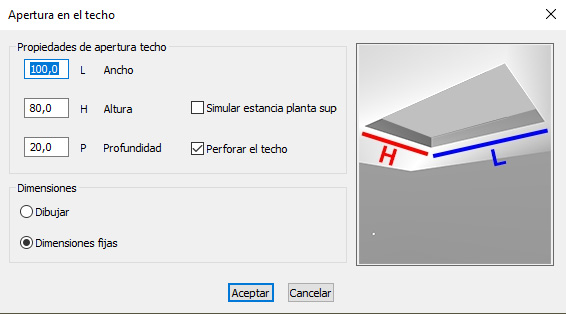

Una vez seleccionado el comando, se abrirá la ventana de configuración que permite introducir las dimensiones de la abertura y el espesor del techo, elegir si perforar el techo y crear la simulación de una habitación en el piso superior (opcional).

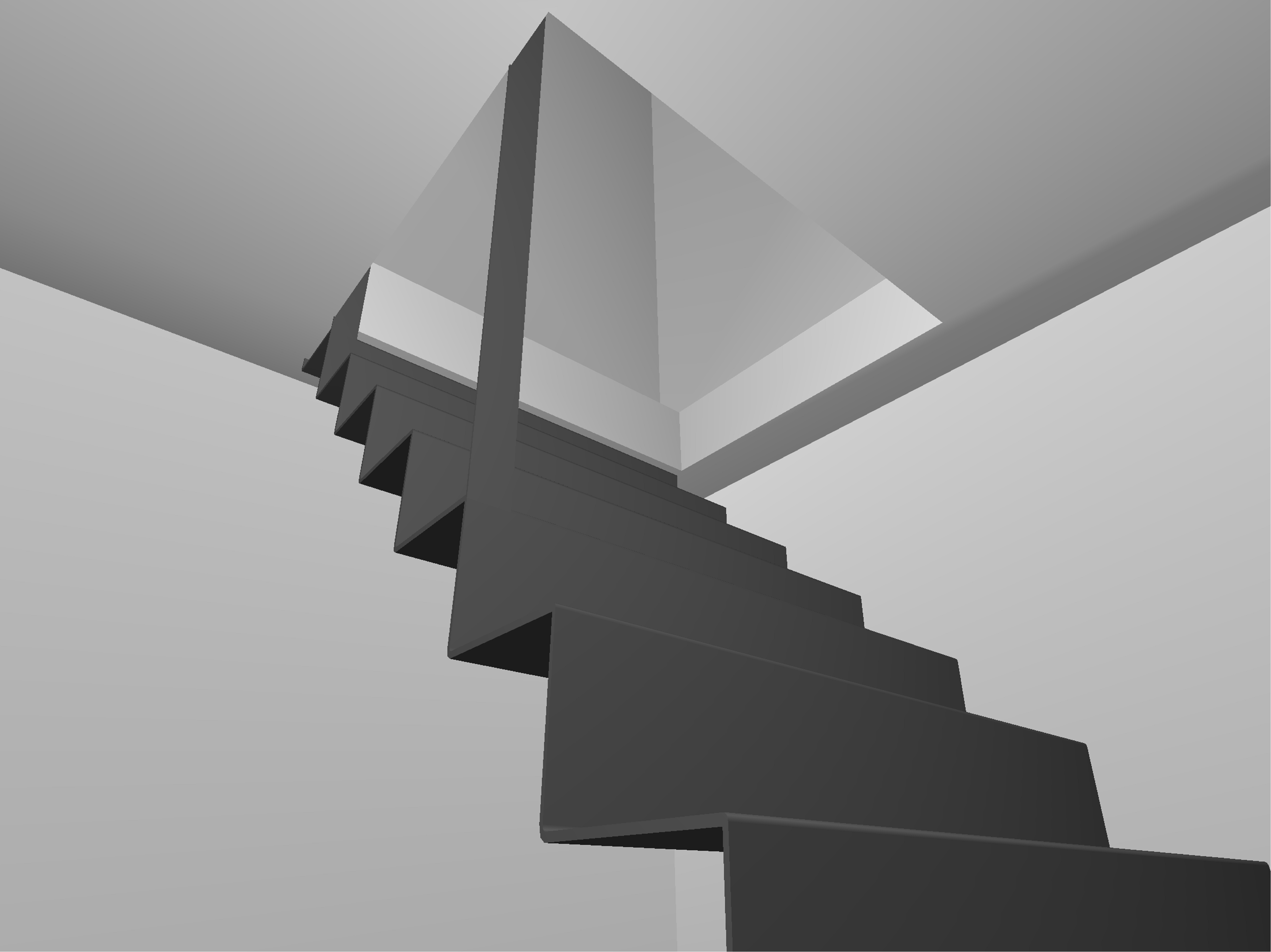

La habitación creada sobre el hueco también permite gestionar la inserción de una escalera fácilmente y con mayor realismo, sin tener que recurrir a la creación de otros objetos.

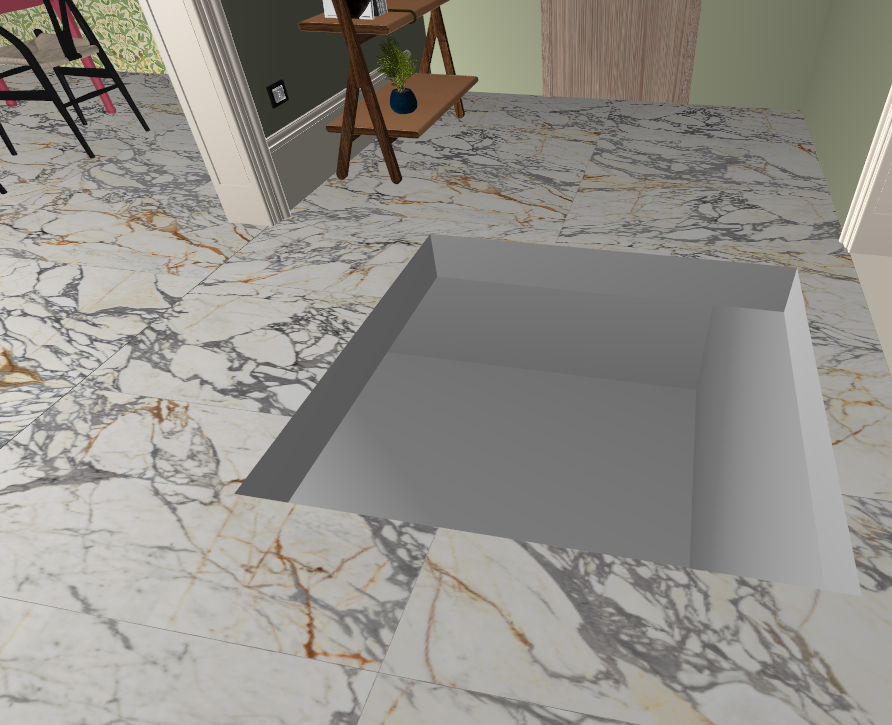

Del mismo modo, es posible realizar una operación similar en el suelo, simulando la presencia de un piso inferior. Para hacer esto, simplemente haz clic derecho en el suelo desde la ventana de navegación virtual y elije el comando de inserción de apertura/hornacina.
Lee también este artículo relacionado con hornacinas/aberturas.
Este artículo es válido para la versión 2022 y posteriores
