Al dibujar una nueva pared, puedes utilizar como referencia los snaps a los vértices de las estancias existentes.

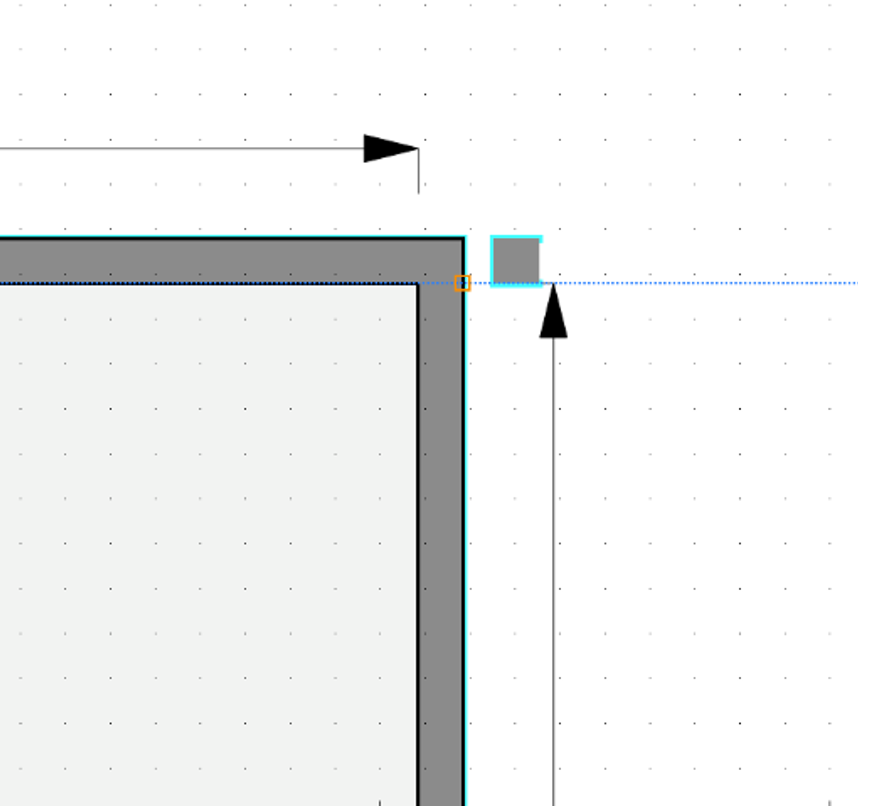

Esta nueva inteligencia, además de ayudarte en el diseño de estancias adyacentes, facilitará la construcción de tabiques internos. Como puedes ver en el ejemplo siguiente, desde el vértice interno y/o externo de los muros perimetrales se proyecta una línea de puntos de color azul que te servirá de referencia para indicar el punto exacto donde debe terminar el muro que estás creando.

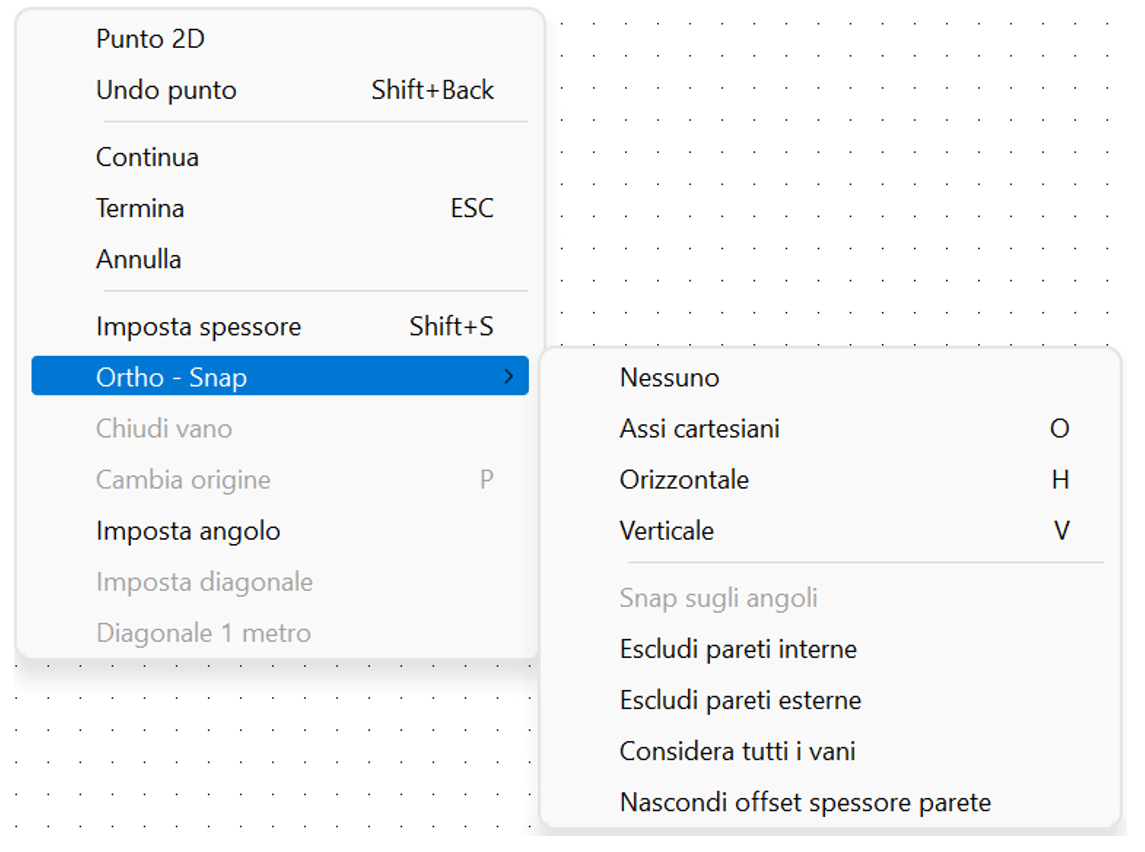

Puedes personalizar las snaps visibles haciendo clic con el botón derecho del mouse y seleccionando "Orto – Snap" en el menú contextual. Las opciones disponibles son:
Ninguno: alineación desactivada
Ejes cartesianos: alineación activa en los ejes X e Y (horizontal y vertical)
Horizontal: la pared se dibuja manteniendo la alineación solo en el eje X
Vertical: la pared se dibuja manteniendo la alineación solo en el eje Y
Excluir paredes internas: excluye la proyección de los vértices pertenecientes a los muros internos.
Excluir paredes externas: excluye la proyección de los vértices pertenecientes a las paredes externas.
Considera todas las estancias: en el caso de un proyecto de varias habitaciones, se consideran los bordes de todas las habitaciones del proyecto.
Ocultar offset espesor pared: oculta los snaps que identifican la proyección de los bordes de las paredes internas sobre las externas.
También puedes leer Snaps disponibles en Planimetría
Este artículo es válido para la versión 2024 y posteriores
