En la tabla siguiente se enumeran los snap disponibles junto con su referencia gráfica y su descripción. Los snap están disponibles en la ventana Planimetría mientras se diseñan entidades o se desplazan objetos.
| Símbolo | Descripción | |
| Vértice | Activa el snap en los extremos de líneas, arcos, polilíneas. | |
| Punto cercano | Activa el snap en el punto más cercano que se logra encontrar en líneas, arcos, círculos, polilíneas. | |
| Punto medio | Activa el snap en el punto medio de la entidad de referencia. | |
| Perpendicular | Activa el snap determinando el punto de llegada de una línea perpendicular a la línea de referencia. | |
| Centro | Activa el snap en el centro de un círculo o radio. | |
| Tangente | Activa el snap determinando el punto de llegada de una línea tangente al círculo o al arco de referencia. | |
| Intersección | Activa el snap en la intersección de entidades. |
Es posible activar/desactivar los snap (también mientras se diseñan las entidades) haciendo clic en la tecla S del teclado o en el botón de la barra de estado.

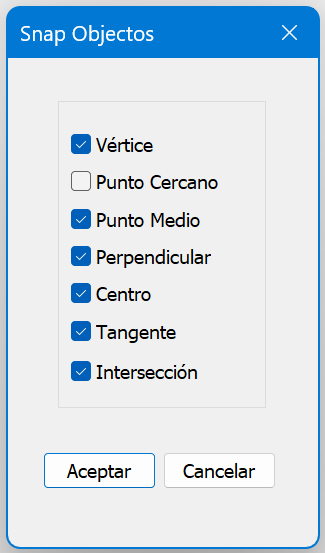

Haciendo clic con el botón derecho del ratón en el icono snap y seleccionando el comando Configuraciones se abre la configuración de los snap (ver imagen siguiente) donde configurar los snap que se desean tener disponibles.
Este artículo es válido para la versión 2017 y siguientes
