In DomuS3D è possibile lavorare tramite la finestra di navigazione virtuale 3D oppure dalla finestra di visualizzazione 2D, disponibile per qualsiasi superficie. In questo articolo parliamo di quest'ultima possibilità.

Tecnicamente si chiamano "Parete 2D", "Pavimento 2D" e "Superficie 2D"; Si tratta di finestre 2D dove è possibile visualizzare una qualsiasi superficie frontalmente, come un prospetto.

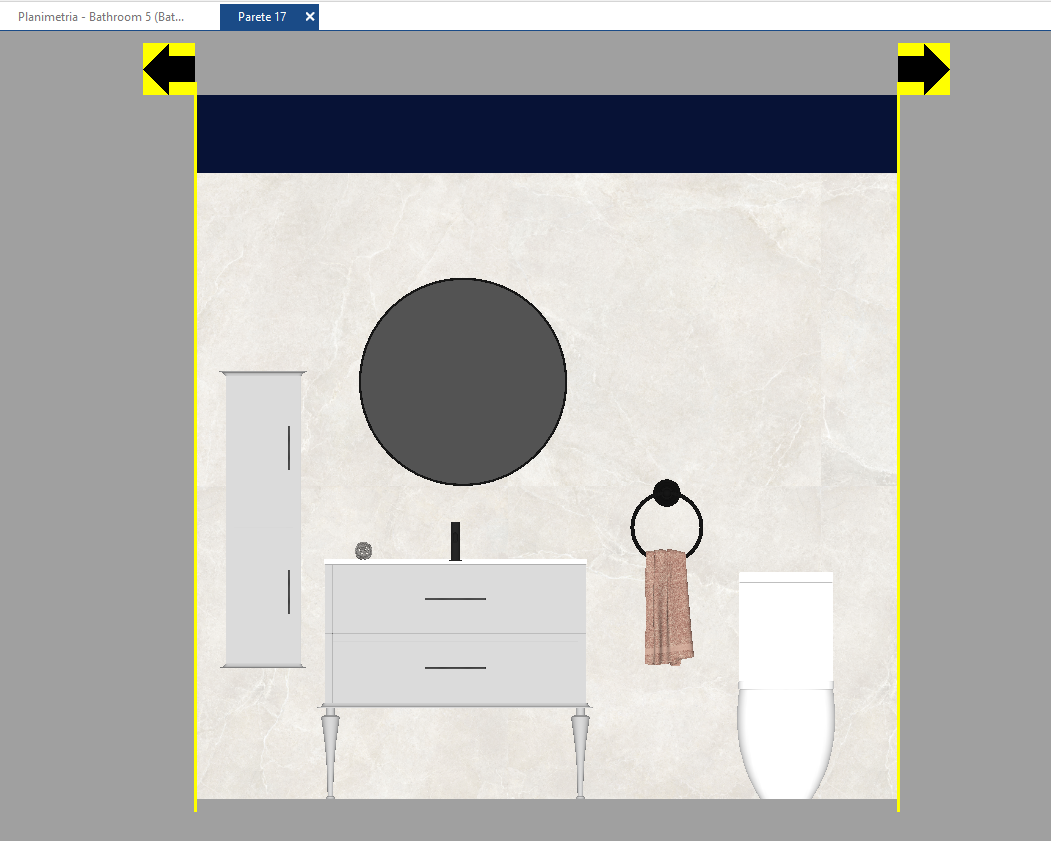

Qua sotto un esempio di parete 2D

APRIRE UNA FINESTRA 2D

Hai diverse opzioni per aprire la visualizzazione in 2D:

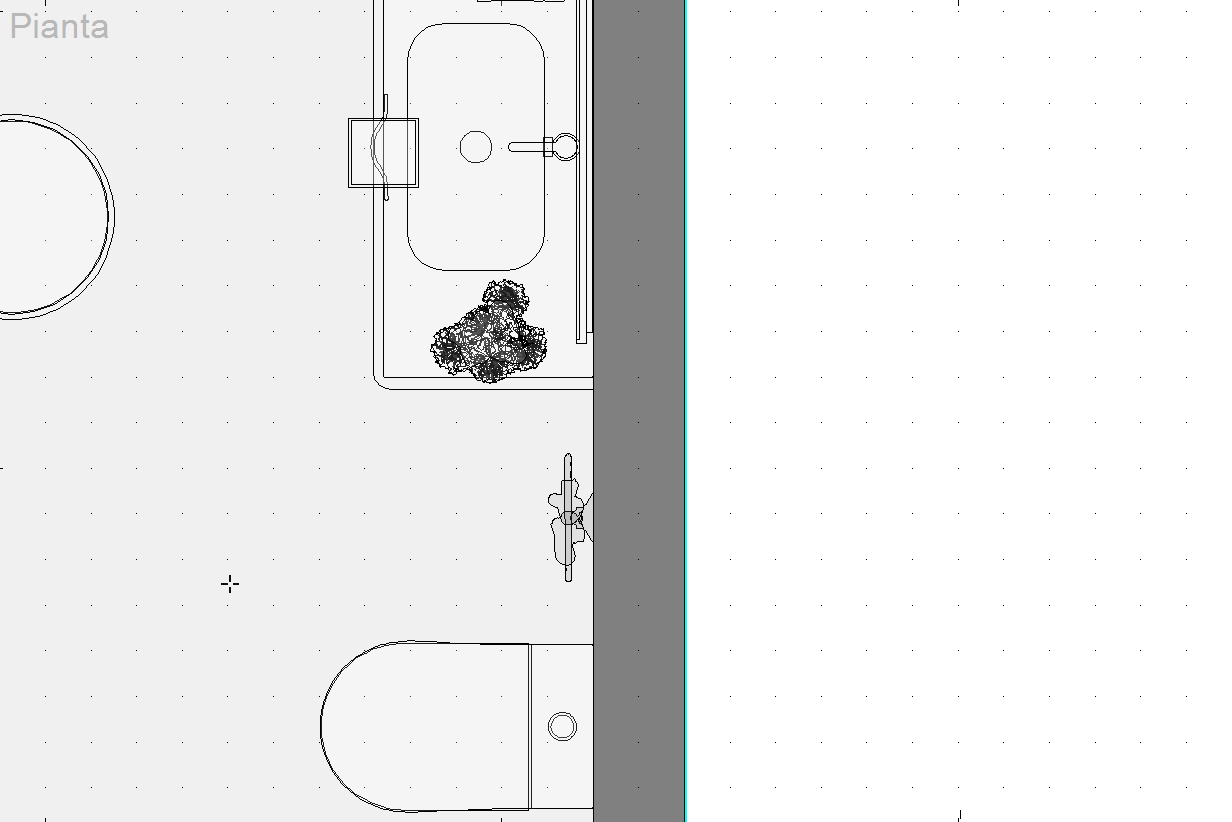

In Finestra Planimetria: fai doppio click sinistro del mouse sulla parete interna di un muro (la identifichi perchè avvicinando il mouse si evidenzia in azzurro);

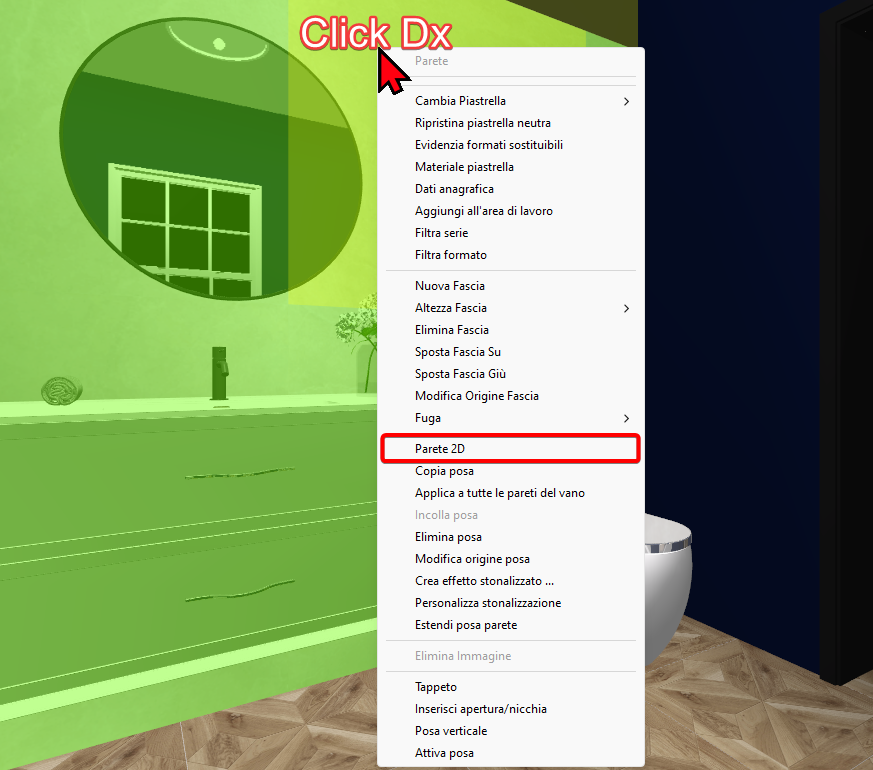

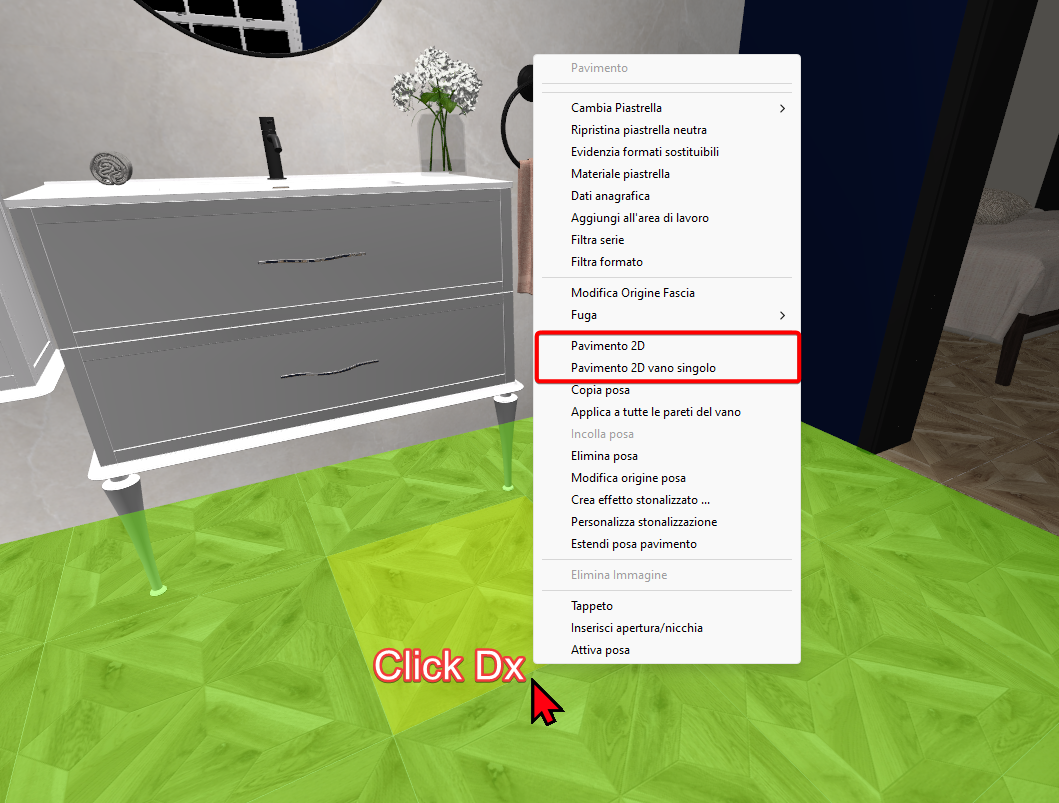

In Finestra di Navigazione: fai click destro del mouse sulla parete o pavimento e seleziona il comando Parete 2D/Pavimento 2D

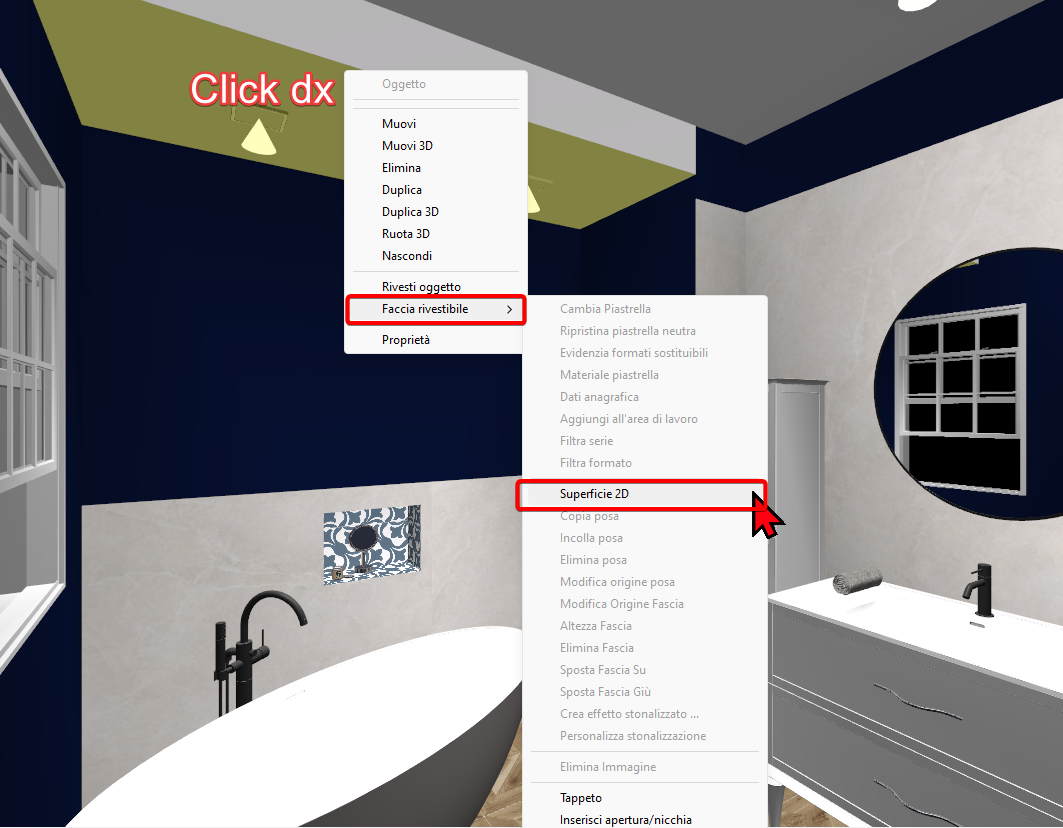

Per quanto riguarda la superficie 2D di un volume 3D disegnato dentro al progetto, dovrai selezionare dal menù del click dx -> "Faccia rivestibile" poi -> "Superficie 2D".

GESTIONE DELLA FINESTRA 2D

Aperta una nuova scheda, chiamata tecnicamente "Finestra 2D", potrai mantenere aperte anche finestra di Navigazione e Planimetria contemporaneamente, ma potrai visualizzare una sola Finestra 2D alla volta.

Cosa posso fare in questa finestra di visualizzazione 2D?

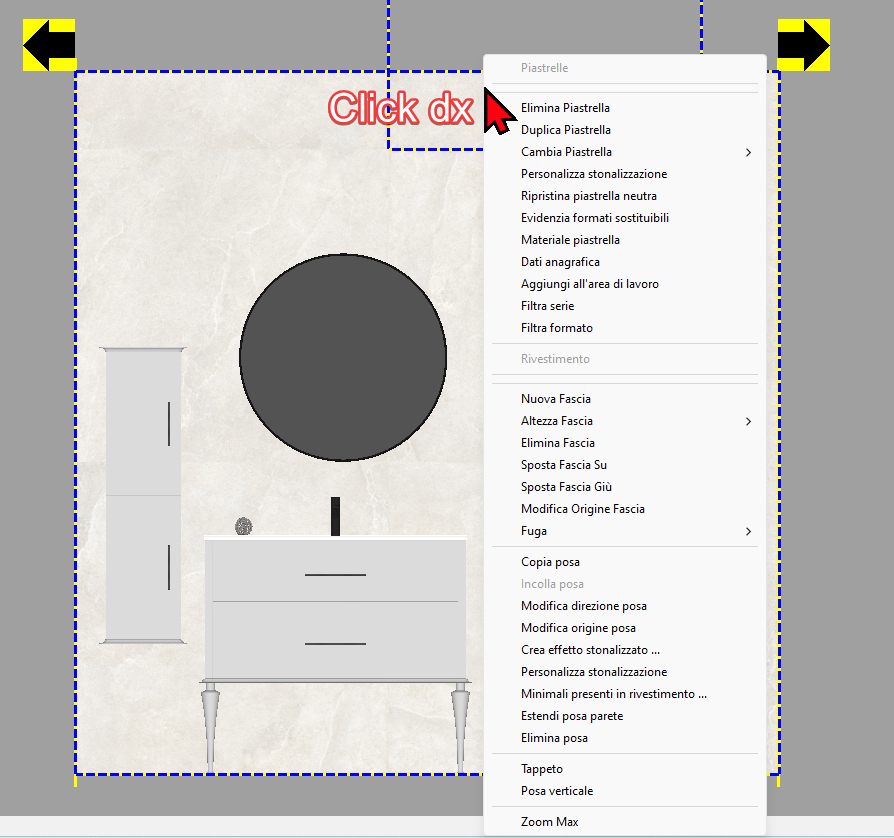

Facendo click destro sulla superficie 2D appena aperta, troverai molti comandi, alcuni presenti anche in finestra di Navigazione, per creare forme CAD, rivestire, modificare, ecc.

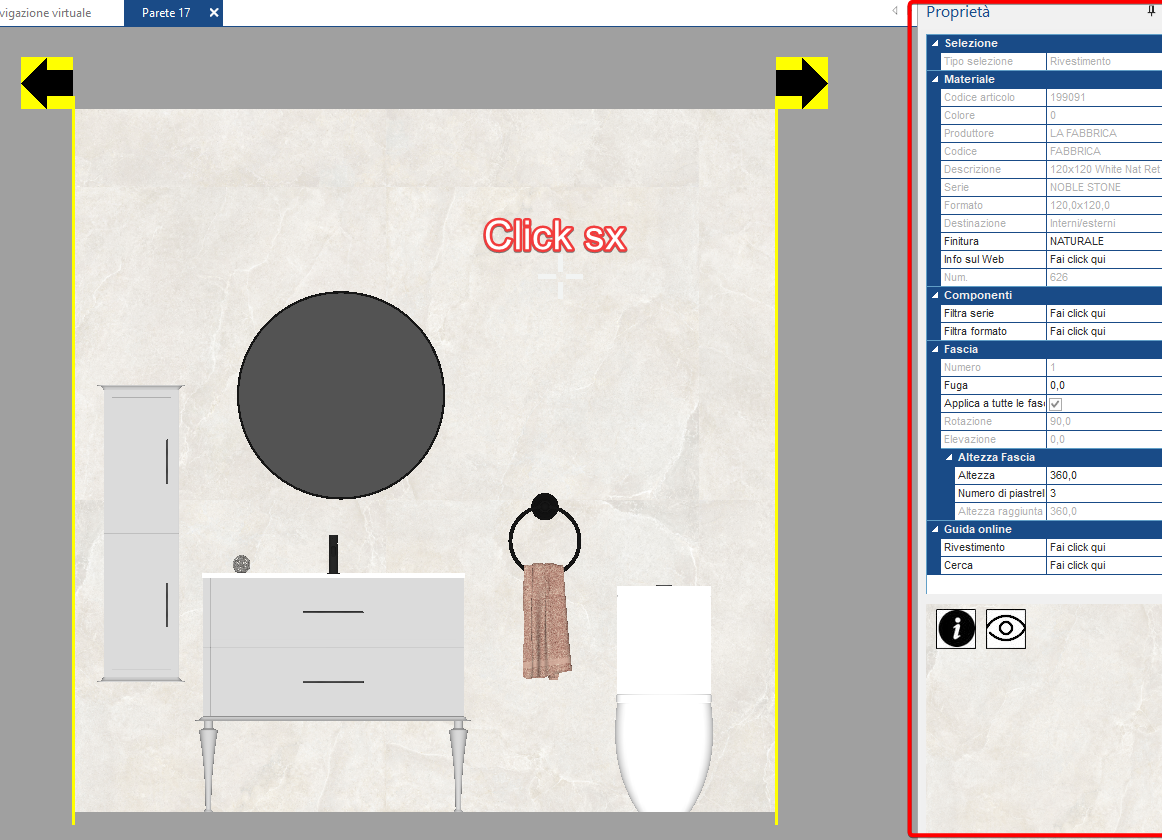

Mentre facendo click sinistro, attiverai la finestra delle proprietà sulla destra, utile per gestire e lavorare ad esempio con la funzione multi-parete 2D (clicca qui per approfondire).
