Le quote automatiche del vano consentono al progettista di risparmiare molto tempo in fase di preparazione di stampe tecniche quotate. La funzione è disponibile all'interno della finestra di modifica del rivestimento di un vano (dalla finestra di Navigazione fai click con il tasto destro del mouse e seleziona il comando Parete/Pavimento/Superficie 2D). Quindi, nella sezione CAD della Ribbon, seleziona il comando:
Quota->Quote automatiche.
Si aprirà la maschera visibile nell'immagine precedente, in cui impostare le caratteristiche delle quote che stanno per essere disegnate, tra cui cosa quotare tra gli elementi presenti in parete (gruppo Quota), la distanza dalla parete delle quote principali (quelle delle pareti) e secondarie (quelle di oggetti e rivestimenti).
Applica a tutte le pareti consente di ottenere lo stesso risultato anche sulle altre pareti del vano in modo automatico, senza quindi dover ripetere il comando per ognuna di esse.

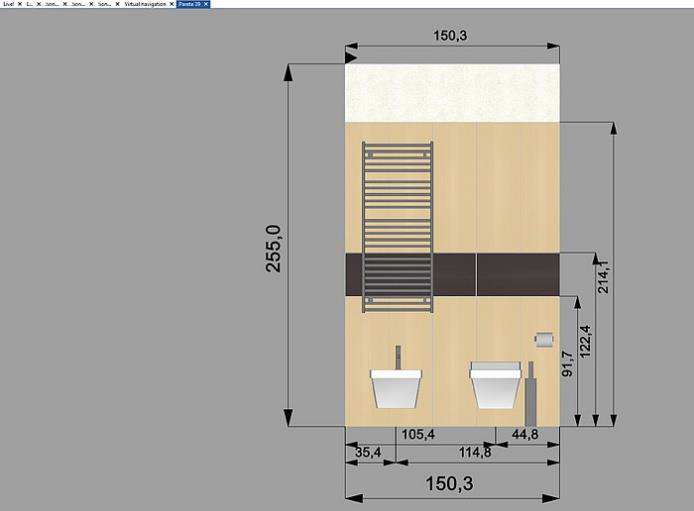

Il risultato che otterremo è visibile nella prossima immagine:
Da questo momento, la parete verrà automaticamente stampata con queste quote ogni volta che effettueremo una stampa con impaginato, piuttosto che una stampa tecnica.
Se non dovessero essere visibili le quote sugli elementi di arredo, significa che questi sono stati scaricati dalla pagina Live! prima del rilascio del 2016, quando ancora l’elemento non era stato abilitato alla funzione di stampa automatica. In tal caso è sufficiente richiamare l’elemento in finestra Componenti, fare doppio click su di esso per aprire la sua maschera di Proprietà, infine attivare i controlli: Quotatura automatica in pianta e Quotatura automatica in alzato. Chiudi e salva l’elemento, quindi prova di nuovo a quotare la parete, verificando che il controllo Cancella le quote esistenti sia attivo.
NB. Se fai modifiche alla struttura del progetto, potrebbe essere necessario rientrare in questa finestra, ed aggiornare le quote automatiche.
Questo articolo è valido per la versione 2017 e successive
