Grazie alla nuova gestione delle multi-pareti 2D, DomuS3D ti permette di disegnare tramite i comandi CAD su tutte le pareti seguendo comunque determinate regole:
- Le entità disegnate appartengono alla parete che contiene la coordinata X inferiore della geometria (questo rende più intuitivo capire a quale parete appartengono nel momento in cui si esegue lo scorrimento o il cambio delle pareti visualizzate). Quindi per selezionare un elemento 2D che attraversa più pareti è necessario cliccare la coordinata X inferiore della stessa geometria
- Nel caso di elementi 3D contenuti in una parete la potrai vedere solo se la parete è visualizzata
- Continuerai a vedere le entità trasversali a più pareti fino a quando si visualizza una parete che ne contiene almeno una parte

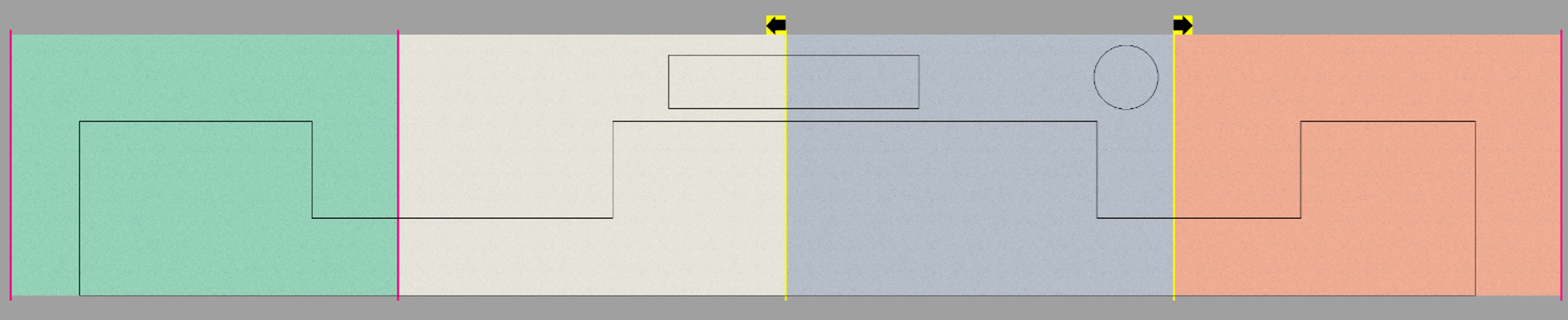

Se prendiamo ad esempio l’immagine sottostante di un multi-parete 2D

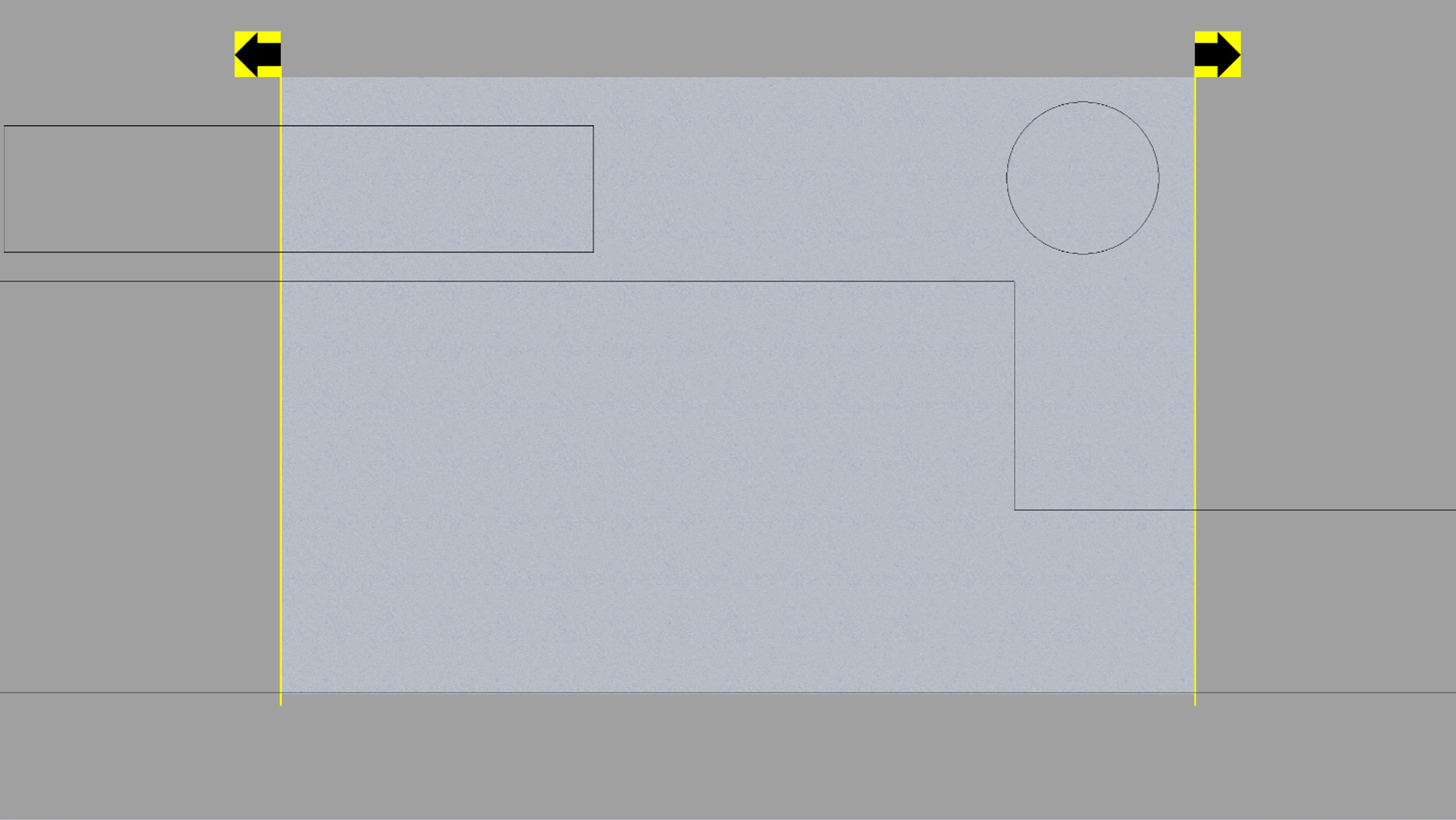

La geometria complessa appartiene alla parete verde, il rettangolo alla parete beige e il cerchio alla parete blu. Nel momento in cui visualizzo solo la parete attiva (nel nostro esempio la parete blu) questo è quello che viene visualizzato e di conseguenza Domus3D ti consente di selezionare solo il cerchio.
La stessa cosa si verifica in caso di presenza di quote 2D.

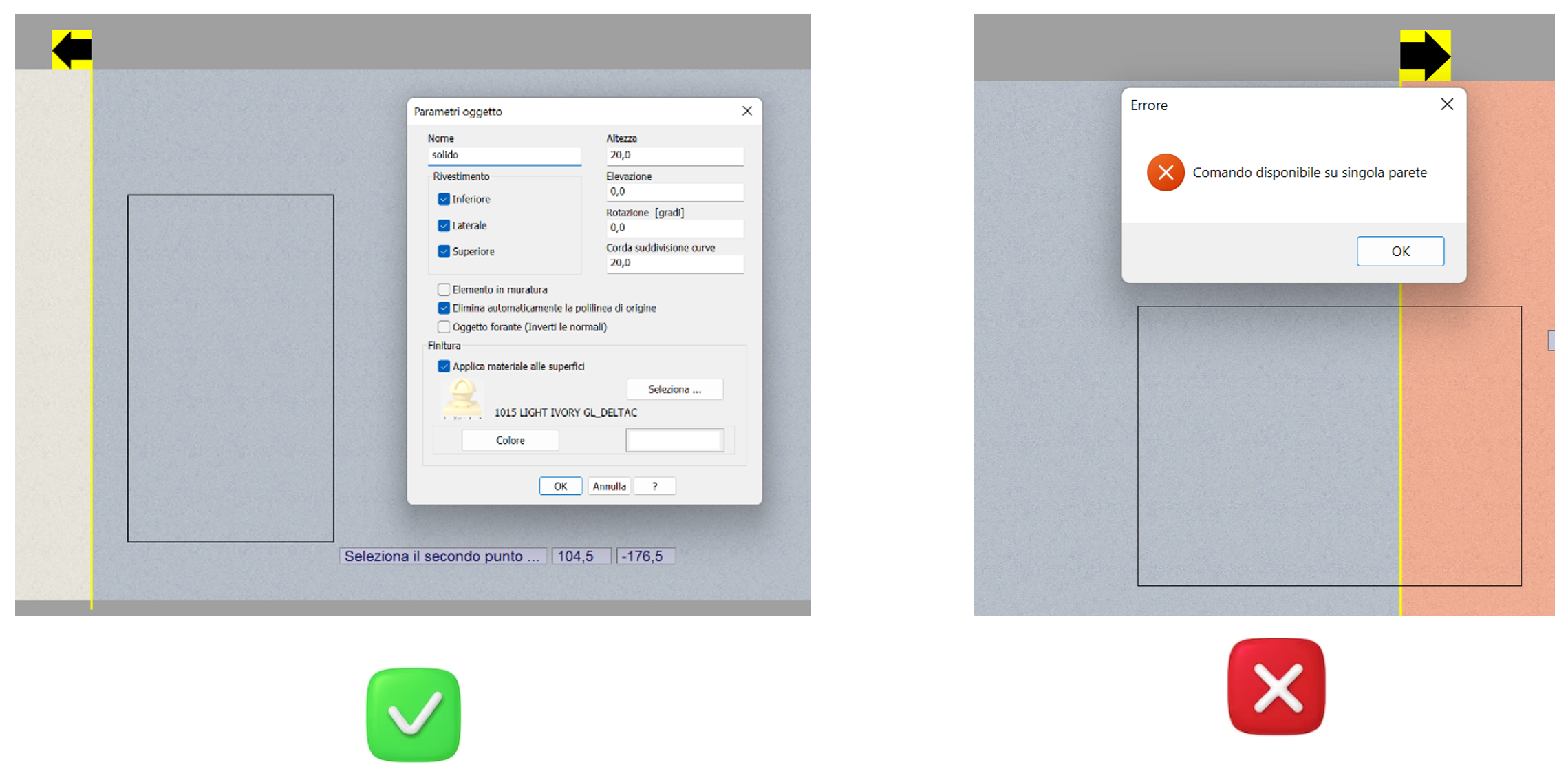

Il programma consente di creare entità 3D a partire da un profilo chiuso solo se tutti i segmenti si trovano all’interno della parete attiva.
Questo articolo è valido sino alla versione 2024 e successive
