E’ possibile creare, a partire da un profilo (polilinea) disegnato con gli strumenti di CAD2D, un oggetto 3D lavorando in parete.
E’ un comando analogo a quello disponibile in pianta (in questo articolo), sebbene in questo caso l’oggetto sarà allineato alla parete nella quale ci si trova.

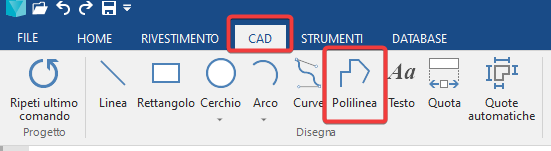

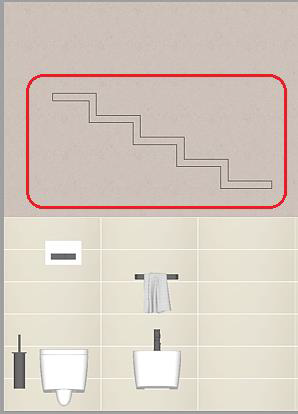

Si supponga, ad esempio, di disegnare in una parete 2D, utilizzando lo strumento disponibile in alto nella TAB CAD -> POLILINEA, il profilo evidenziato nell'immagine sottostante.
Una volta chiuso il profilo (questo è un passaggio fondamentale, infatti il disegno CAD deve essere sempre chiuso correttamente, altrimenti non si creerà il solido), si apre automaticamente un pop-up nel quale potrai già selezionare il comando "Crea oggetto".

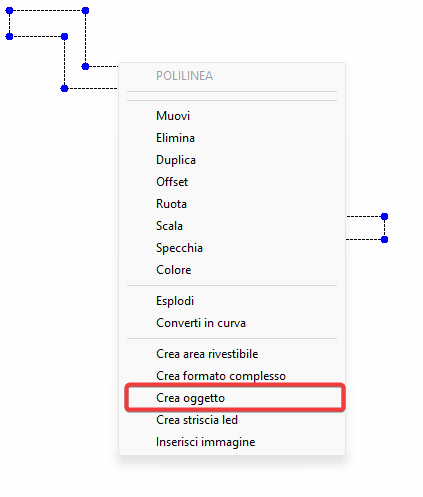

Se questo pop-up dovesse scomparire, fai click destro con il mouse sul profilo CAD e seleziona in questo menù contestuale il comando "Crea oggetto".

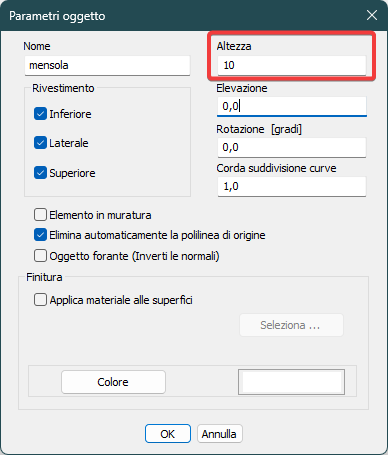

Si aprirà una maschera che consente di specificare il nome dell’oggetto, nonché la sua altezza, che in questo caso si intende il valore dell’estrusione del profilo 2D rispetto alla parete: infatti verrà creato nelle sue 3 dimensioni partendo dalla parete, verso l’interno della stanza.
Una volta creato l’oggetto, è necessario aggiornare la vista, con il comando "Aggiorna Vista" disponibile nella scheda Navigazione.

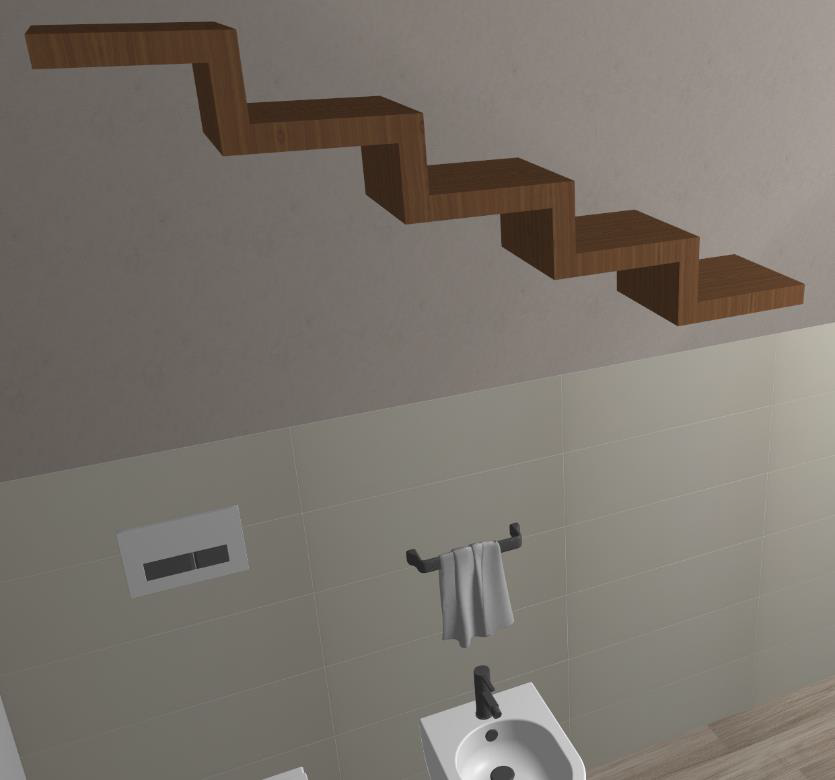

Al termine della procedura, l’oggetto apparirà in questo modo e sarà possibile rivestirlo con piastrelle o con materiali.
Questo articolo è valido per la versione 2017 e successive
