Se desideri sostituire o eliminare soltanto alcune piastrelle è possibile farlo in PARETE E PAVIMENTO 2D oppure dalla NAVIGAZIONE 3D.
- PARETE E PAVIMENTO 2D
Selezione multipla delle piastrelle tramite polilinea
Dalla versione 2022 è possibile eliminare o sostituire un gruppo di piastrelle in maniera veloce con il comando “ELIMINA GRUPPO PIASTRELLE” o “CAMBIA GRUPPO PIASTRELLE” usando una polilinea per definire l’area di selezione.
Questi comandi sono disponibili in finestra Parete 2D / Pavimento 2D, nel gruppo RIVESTIMENTO della ribbon.
Una volta individuata l’operazione da effettuare, un messaggio suggerisce l’azione da intraprendere.

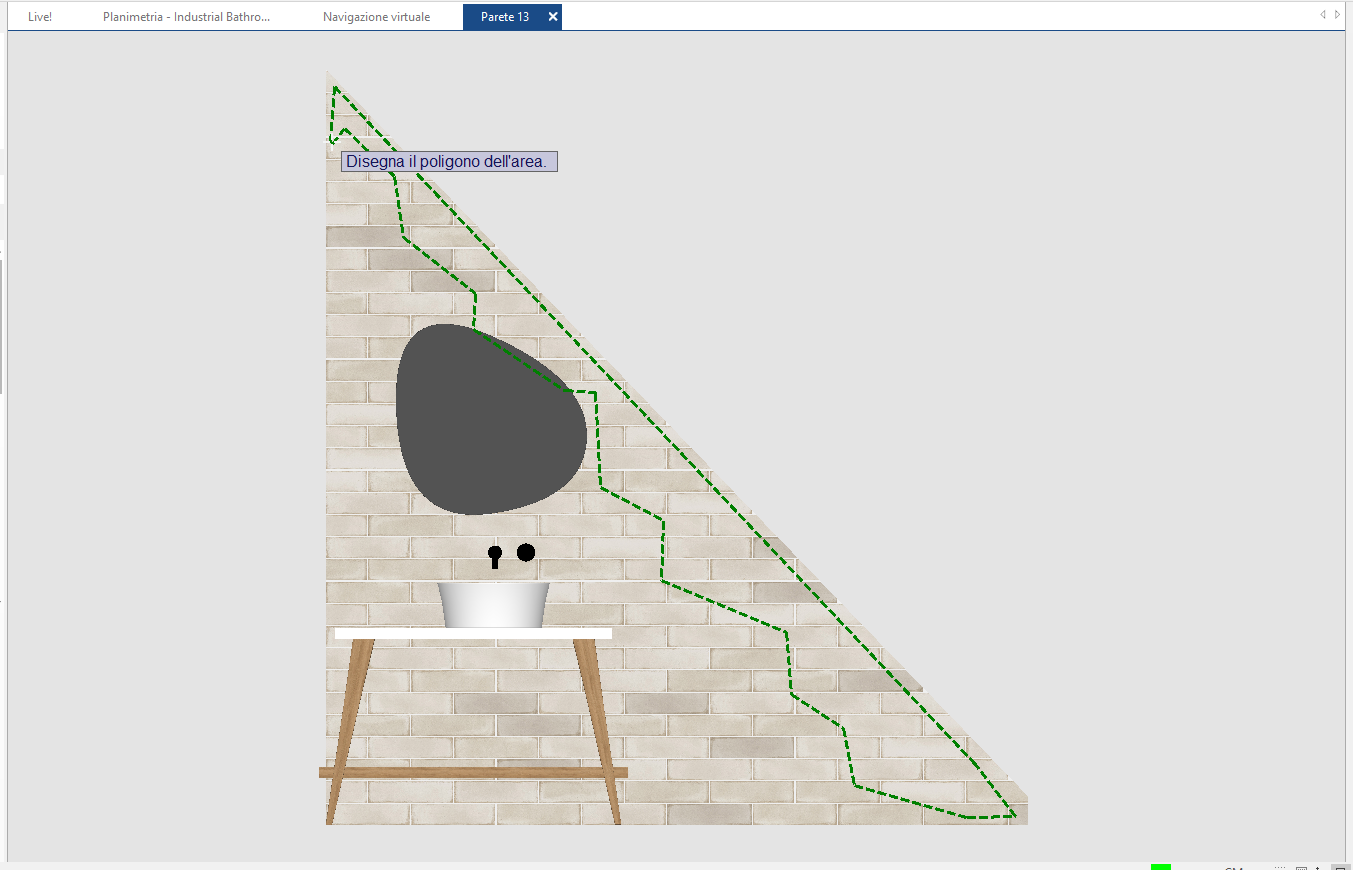

A questo punto puoi tracciare una polilinea chiusa per selezionare il gruppo di piastrelle da eliminare o sostituire (mentre disegni puoi anche utilizzare il tasto O sulla tastiera per attivare e disattivare l'ortogonalità).

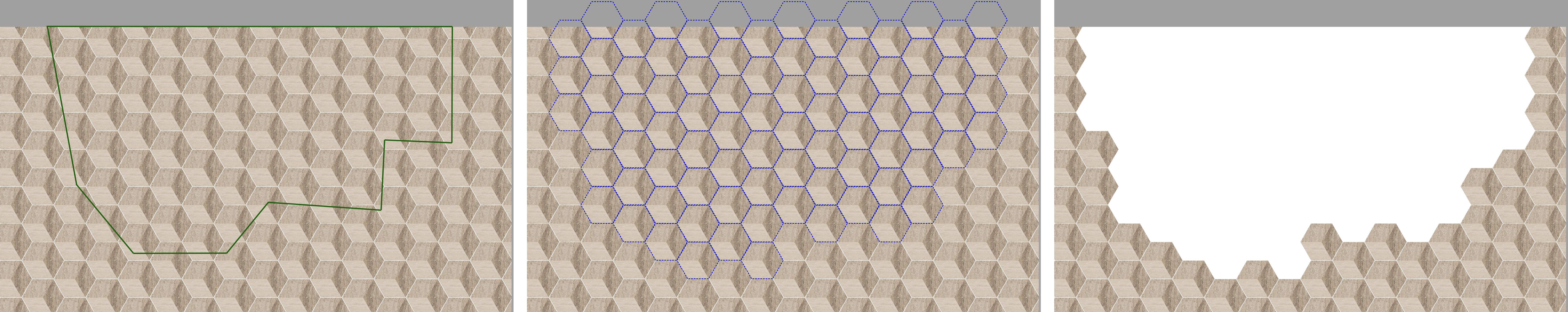

Vengono incluse nella selezione tutte le piastrelle contenute, anche solo parzialmente, nell’area sottesa dalla polilinea.

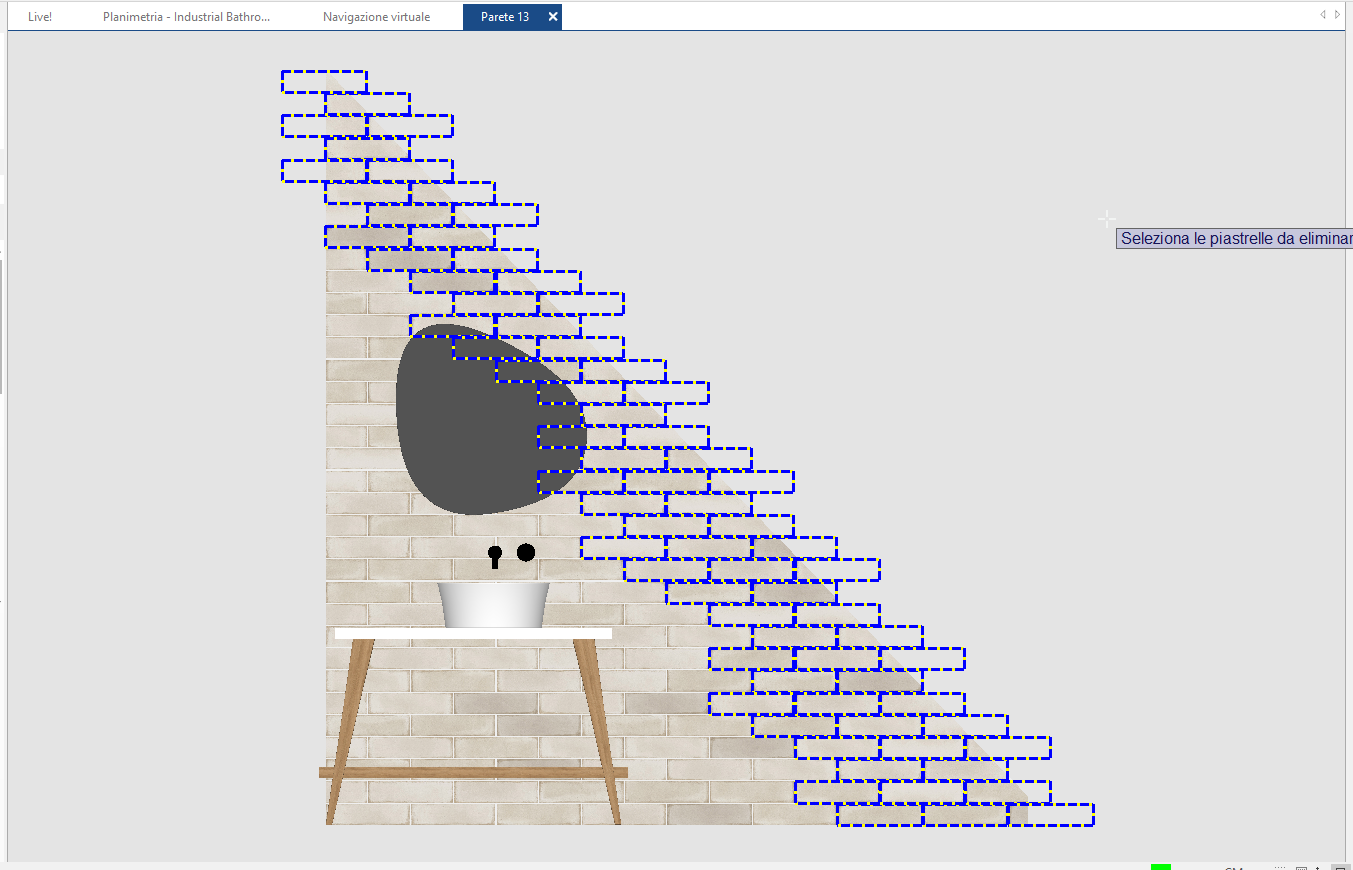

Una volta chiusa la polilinea compariranno evidenziate le piastrelle selezionate; volendo, è possibile continuare ad aggiungere alla selezione altre piastrelle, singolarmente, tramite click sinistro del mouse. L’operazione si conclude con un click destro del mouse che conferma la fine della selezione.
Guarda anche il video dedicato!
Selezione multipla delle piastrelle tramite click sinistro
Apri la superficie posata in 2D facendo click destro del mouse -> Parete 2D/pavimento 2D.

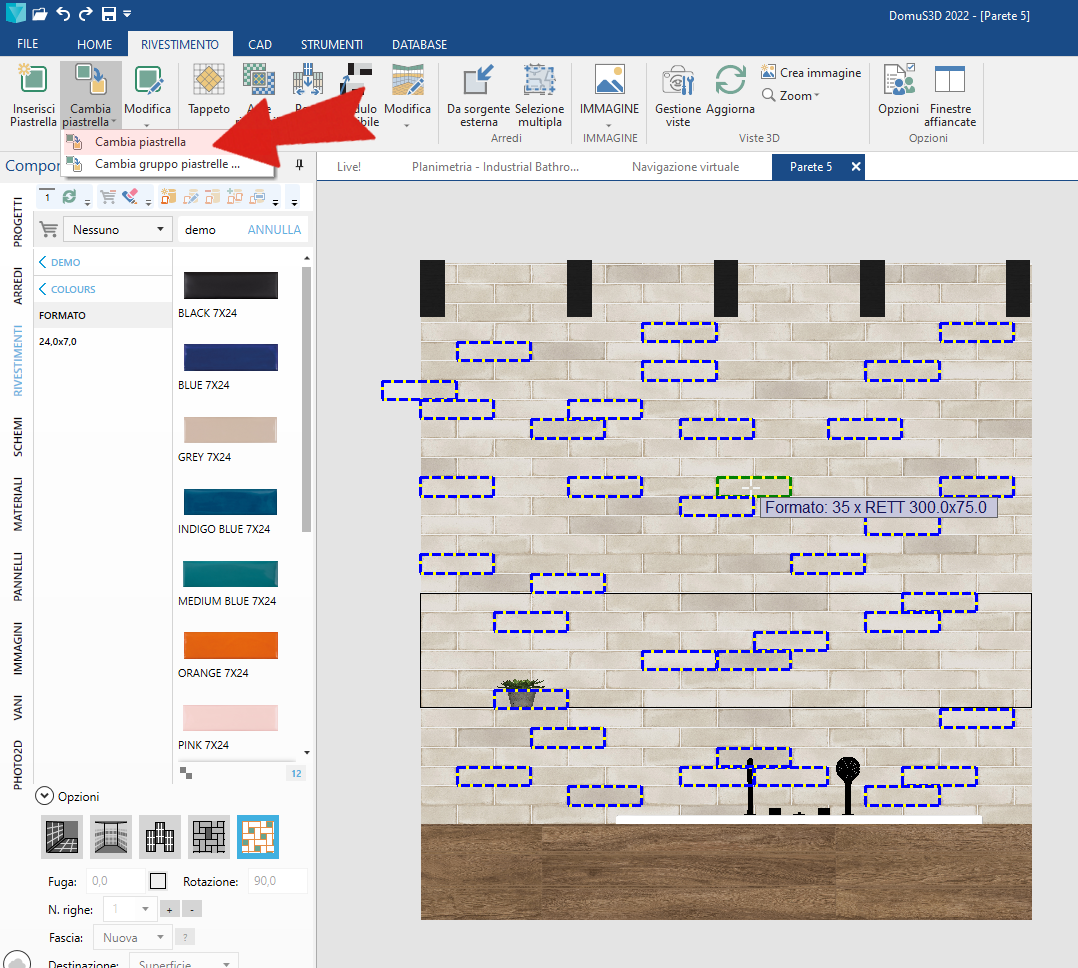

Utilizza il comando nella Ribbon in alto CAMBIA PIASTRELLA -> CAMBIA PIASTRELLE
Oppure, MODIFICA -> ELIMINA
Selezionato il comando, sarà necessario fare ripetutamente click sinistro del mouse, su ognuna delle piastrelle che si desidera cambiare o eliminare (contornate da una linea tratteggiata blu). Terminata la selezione, click Destro per confermare e completare il comando.

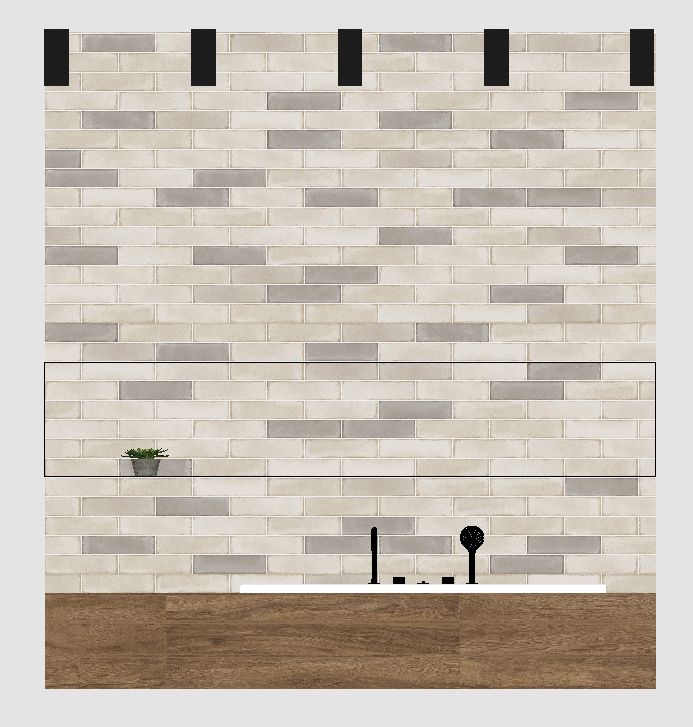

Nell'esempio qua sotto, le piastrelle più scure sono state sostituite.
- NAVIGAZIONE 3D

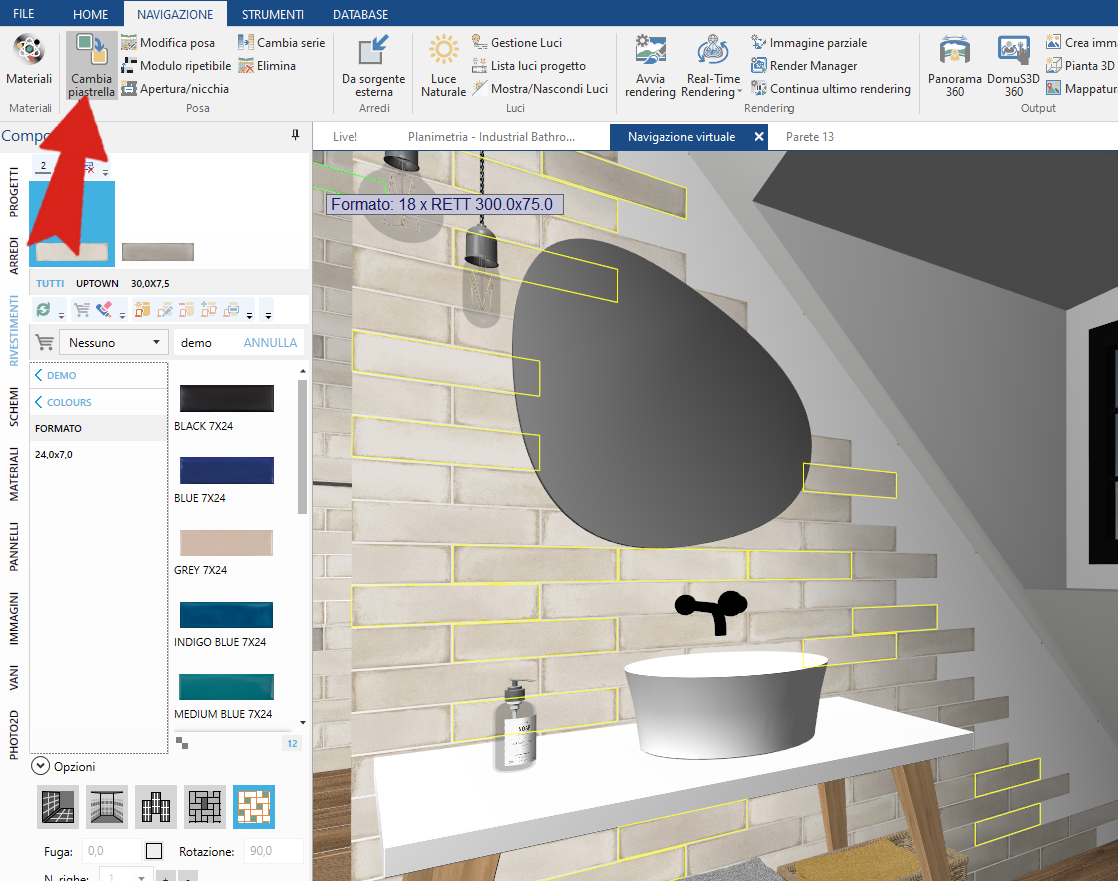

Dalla finestra di Navigazione, fai click con il pulsante destro del mouse sopra una delle piastrelle che intendi sostituire e seleziona il comando Cambia piastrella->Selezione multipla, oppure sempre dalla Ribbon in alto, pulsante Cambia piastrella
Procedi selezionando (con il pulsante sinistro del mouse) una ad una le piastrelle che desideri sostituire, fai click con il pulsante destro del mouse quando hai terminato la selezione. Scegli la piastrella con cui sostituire la vecchia e infine lasciare il segno di spunta su Piastrella singola quando il DomuS3D ti chiederà informazioni sul Tipo di sostituzione. il programma, in tal modo, andrà a sostituire soltanto le piastrelle selezionate manualmente.
Questo articolo è valido per la versione 2022 e successive
