Dessiner un pilier

Avec cette commande, il est possible de créer une colonne interne/externe dans une pièce ou de la fixer à une paroi.

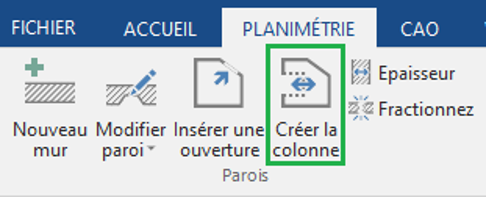

Activez la commande en cliquant sur le bouton Créer la colonne dans la section Planimétrie du Ruban.

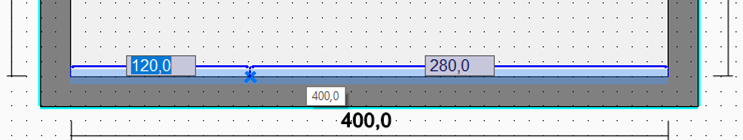

Dans cette version de DomuS3D il est possible de créer un pilier soit au centre de la pièce soit accosté à la paroi. Dans ce dernier cas, en déplaçant la souris à l’intérieur de la paroi, il est possible de spécifier le point exact où vous voulez démarrer la colonne soit en utilisant le bouton gauche de la souris, soit en saisissant la distance de la colonne ò partir de l’angle droit/gauche de la paroi (pour passer d’un champ à l’autre, utilisez la touche TAB du clavier) et appuyez sur Entrée.

Q

Ensuite, spécifier les mesures du pilier : dans ce cas, il est aussi possible de suivre une procédure rapide avec le bouton gauche de la souris ou saisir les dimensions précises et exactes de la colonne.

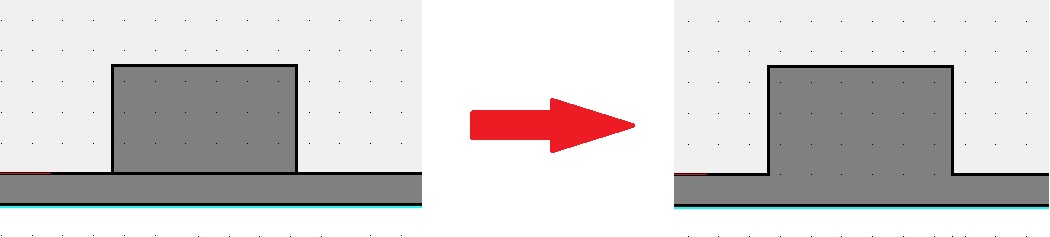

Le programme effectue cependant un contrôle dans la construction du pilier. Celui-ci ne peut  être superposer aux murs existants. La procédure est la même, au cas où vous voulez dessiner le pilier au centre de la pièce.

Cet article est valable pour les versions 2019 et suivantes
