Dessin du plan de la pièce à main libre

Le dessin à main libre est généralement la fonction la plus utilisée pour dessiner un projet personnalisé, car elle permet de tracer et représenter n’importe quelle forme géométrique avec la précision requise. Cette commande peut être lancée de différentes manières :

En tapant la combinaison de touches Alt + W pour exécuter la commande Nouveau mur.

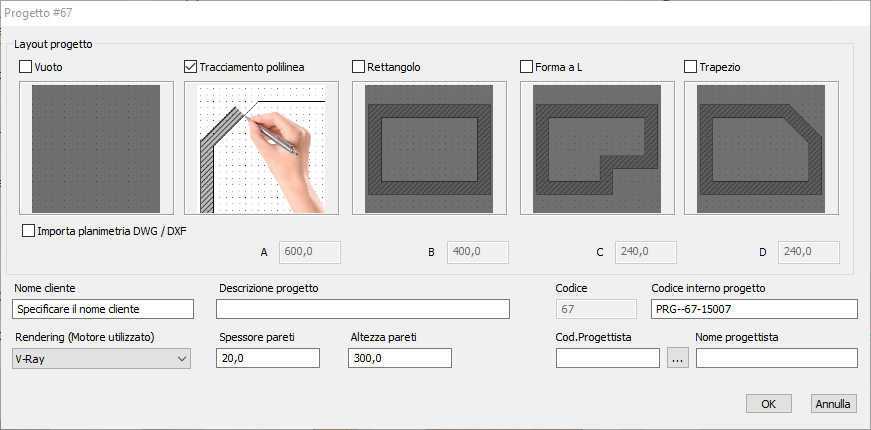

Lorsque vous sélectionnez la commande Nouveau projet, vous accédez à une fenêtre qui permet d’accélérer la phase de dessin dans le cas où la pièce a une forme standard (voir image ci-dessous).

Dans ce cas, en effet, il est possible d’ouvrir un projet vide (sans activer aucune commande), ou alors opter pour le dessin de la planimétrie à main libre par le traçage d’une polyligne, ou, enfin, choisir l’une des formes géométriques de pièce plus répandues en définissant les dimensions, sauf ensuite effectuer d’autres modifications dans un second temps, en utilisant les nombreuses commandes disponibles pour l’édition de la planimétrie.

Dans le cas d’un choix de traçage manuel d’une polyligne, la commande Nouveau mur est déjà active une fois le projet ouvert et vous pouvez ensuite procéder au premier clic à n’importe quel endroit de la zone de dessin. Durant la phase du traçage des murs, la saisie de la touche O permet d’activer/désactiver le mode orthogonal qui permet de lier les directions horizontale et verticale pour pouvoir dessiner avec précision des parois perpendiculaires (le même résultat est obtenu en sélectionnant « orthogonal »  dans la barre d’état de l’application en bas à droite).

De cette façon, en indiquant à la souris la direction vers laquelle vous voulez dessiner la paroi, il suffit de taper la valeur numérique de la longueur de la paroi et de confirmer avec la touche Entrée du clavier. Si vous avez saisi un point dans une position incorrecte, il est possible d’ annuler le dernier clic et revenir au point précédent en cliquant sur le bouton droit de la souris  en sélectionnant le Point Undo.

Il est toujours possible de fermer la polyligne de la pièce sans avoir à cliquer, en dernier point, sur le point initial, en cliquant sur le bouton droit de la souris en sélectionnant la commande Fermer la pièce du menu contextuel qui apparaît. Il est également possible de laisser l’environnement ouvert, sans le fermer, en sélectionnant la commande Terminer toujours dans le menu contextuel : mais attention, parce que dans ce cas l’entité pièce N’est Pas créée, donc il n’y a ni plancher ni plafond, mais seulement un ou une série de murs séquentiels

Cet article est valable pour la version 2019 et suivantes.
