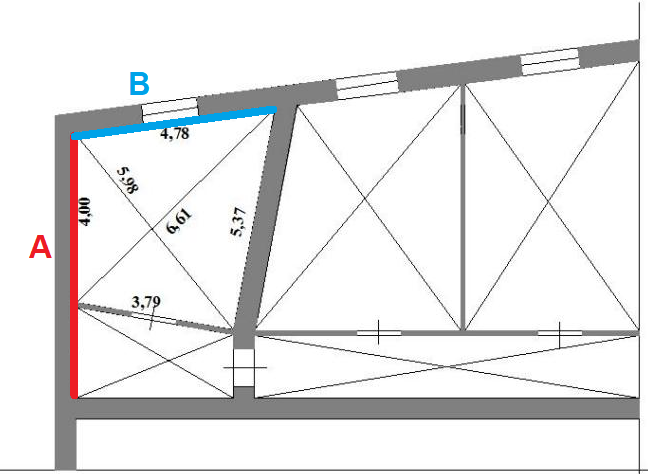

Considérons la planimétrie suivante (les unités de mesure indiquées ici sont en mètres).
Dans ce cas, nous connaissons les diagonales internes et la longueur de la paroi.
Pour construire ensuite cette planimétrie après avoir dessiné la première paroi verticale de gauche à travers la commande Nouveau mur, clic droit sur le bouton de la souris et dans le menu contextuel activer la commande Définir la diagonale.
Le programme vous demande d’indiquer la longueur de la diagonale (distance par rapport au point précédent) et la longueur de la paroi que vous voulez dessiner (longueur de la paroi).
Si, par exemple, après avoir dessiné la paroi A, il faut dessiner la paroi B, avec la commande Nouveau Mur encore active, cliquer sur le bouton droit de la souris et activer la commande Définir la diagonale.
Dans la fenêtre qui apparait, il faut reporter come diagonale la dimension 6,61 ( c’est la diagonale reliant la paroi A et la paroi B), tandis que la longueur de la paroi B da indiquer est de 4,78.
Cet article est valable pour les versions 2019 et suivantes
